Замок

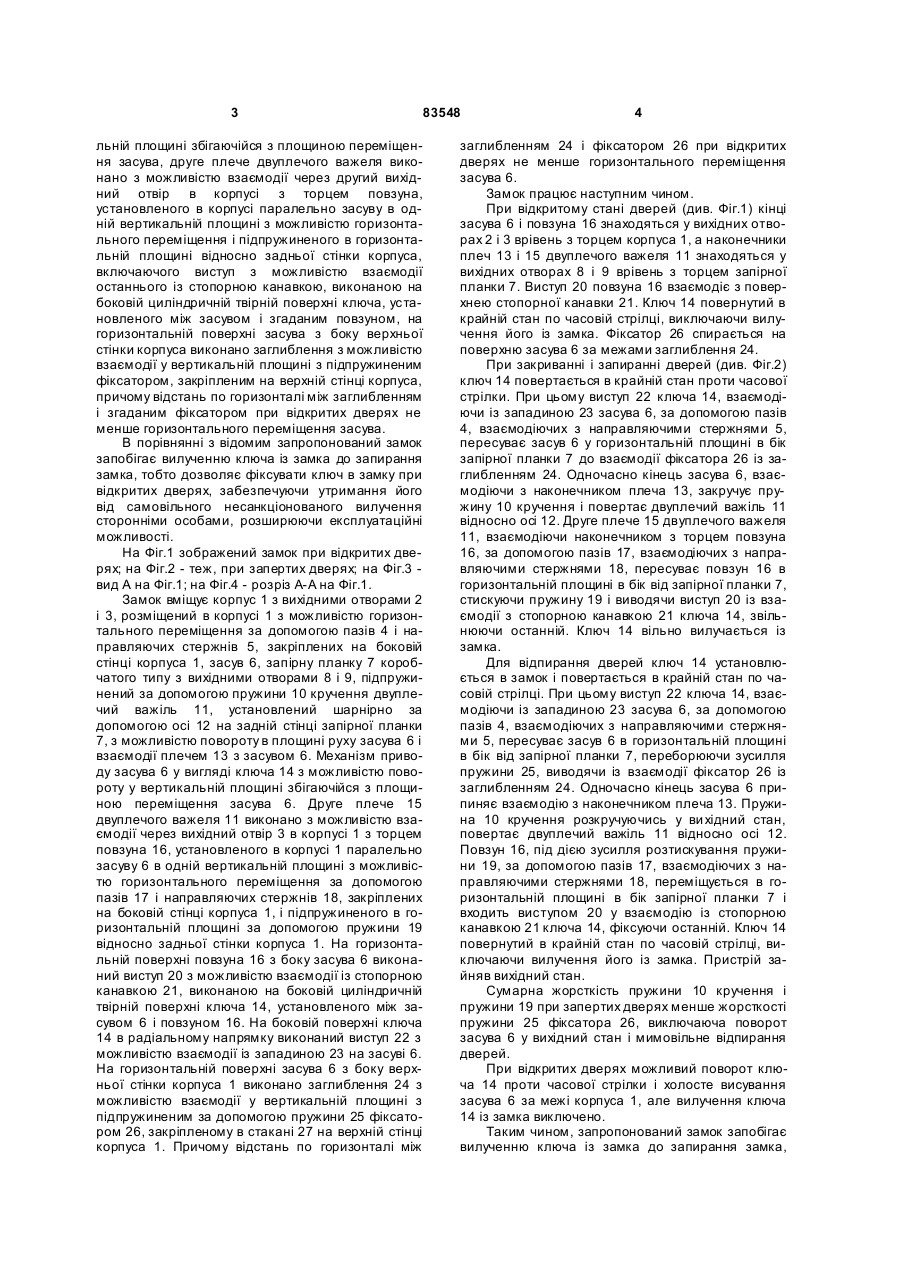

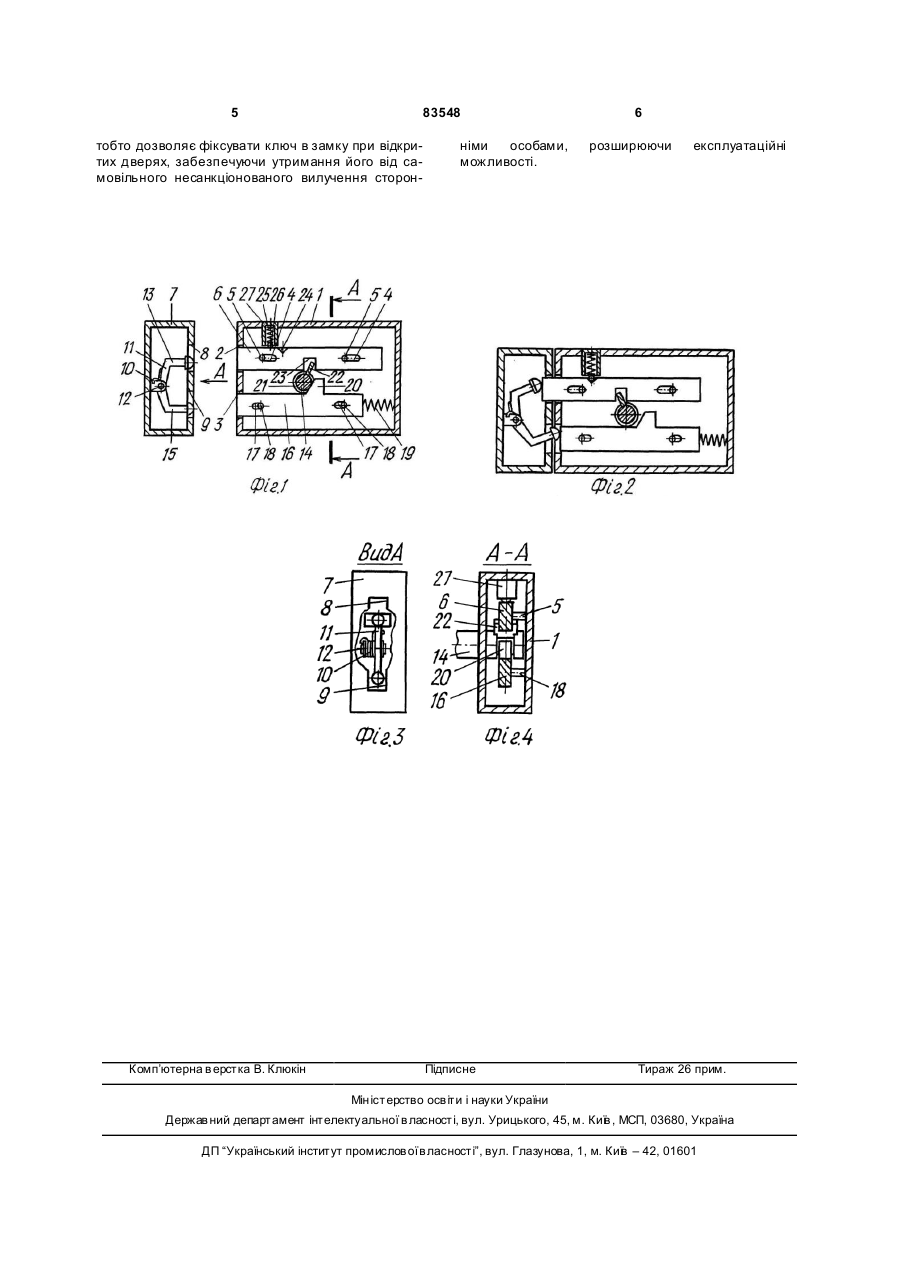

Замок, що має корпус з вихідним отвором, розташований в корпусі засув, запірну планку коробчастої форми з вихідними отворами, підпружинений двоплечий важіль, встановлений в запірній планці з можливістю повороту в площині руху засува і взаємодії одним плечем з засувом, механізм C2 1 3 83548 льній площині збігаючійся з площиною переміщення засува, друге плече двуплечого важеля виконано з можливістю взаємодії через другий вихідний отвір в корпусі з торцем повзуна, установленого в корпусі паралельно засуву в одній вертикальній площині з можливістю горизонтального переміщення і підпружиненого в горизонтальній площині відносно задньої стінки корпуса, включаючого виступ з можливістю взаємодії останнього із стопорною канавкою, виконаною на боковій циліндричній твірній поверхні ключа, установленого між засувом і згаданим повзуном, на горизонтальній поверхні засува з боку верхньої стінки корпуса виконано заглиблення з можливістю взаємодії у вертикальній площині з підпружиненим фіксатором, закріпленим на верхній стінці корпуса, причому відстань по горизонталі між заглибленням і згаданим фіксатором при відкритих дверях не менше горизонтального переміщення засува. В порівнянні з відомим запропонований замок запобігає вилученню ключа із замка до запирання замка, тобто дозволяє фіксувати ключ в замку при відкритих дверях, забезпечуючи утримання його від самовільного несанкціонованого вилучення сторонніми особами, розширюючи експлуатаційні можливості. На Фіг.1 зображений замок при відкритих дверях; на Фіг.2 - теж, при запертих дверях; на Фіг.3 вид А на Фіг.1; на Фіг.4 - розріз А-А на Фіг.1. Замок вміщує корпус 1 з вихідними отворами 2 і 3, розміщений в корпусі 1 з можливістю горизонтального переміщення за допомогою пазів 4 і направляючих стержнів 5, закріплених на боковій стінці корпуса 1, засув 6, запірну планку 7 коробчатого типу з вихідними отворами 8 і 9, підпружинений за допомогою пружини 10 кручення двуплечий важіль 11, установлений шарнірно за допомогою осі 12 на задній стінці запірної планки 7, з можливістю повороту в площині руху засува 6 і взаємодії плечем 13 з засувом 6. Механізм приводу засува 6 у вигляді ключа 14 з можливістю повороту у вертикальній площині збігаючійся з площиною переміщення засува 6. Друге плече 15 двуплечого важеля 11 виконано з можливістю взаємодії через вихідний отвір 3 в корпусі 1 з торцем повзуна 16, установленого в корпусі 1 паралельно засуву 6 в одній вертикальній площині з можливістю горизонтального переміщення за допомогою пазів 17 і направляючих стержнів 18, закріплених на боковій стінці корпуса 1, і підпружиненого в горизонтальній площині за допомогою пружини 19 відносно задньої стінки корпуса 1. На горизонтальній поверхні повзуна 16 з боку засува 6 виконаний виступ 20 з можливістю взаємодії із стопорною канавкою 21, виконаною на боковій циліндричній твірній поверхні ключа 14, установленого між засувом 6 і повзуном 16. На боковій поверхні ключа 14 в радіальному напрямку виконаний виступ 22 з можливістю взаємодії із западиною 23 на засуві 6. На горизонтальній поверхні засува 6 з боку верхньої стінки корпуса 1 виконано заглиблення 24 з можливістю взаємодії у вертикальній площині з підпружиненим за допомогою пружини 25 фіксатором 26, закріпленому в стакані 27 на верхній стінці корпуса 1. Причому відстань по горизонталі між 4 заглибленням 24 і фіксатором 26 при відкритих дверях не менше горизонтального переміщення засува 6. Замок працює наступним чином. При відкритому стані дверей (див. Фіг.1) кінці засува 6 і повзуна 16 знаходяться у вихідних отворах 2 і 3 врівень з торцем корпуса 1, а наконечники плеч 13 і 15 двуплечого важеля 11 знаходяться у вихідних отворах 8 і 9 врівень з торцем запірної планки 7. Виступ 20 повзуна 16 взаємодіє з поверхнею стопорної канавки 21. Ключ 14 повернутий в крайній стан по часовій стрілці, виключаючи вилучення його із замка. Фіксатор 26 спирається на поверхню засува 6 за межами заглиблення 24. При закриванні і запиранні дверей (див. Фіг.2) ключ 14 повертається в крайній стан проти часової стрілки. При цьому виступ 22 ключа 14, взаємодіючи із западиною 23 засува 6, за допомогою пазів 4, взаємодіючих з направляючими стержнями 5, пересуває засув 6 у горизонтальній площині в бік запірної планки 7 до взаємодії фіксатора 26 із заглибленням 24. Одночасно кінець засува 6, взаємодіючи з наконечником плеча 13, закручує пружину 10 кручення і повертає двуплечий важіль 11 відносно осі 12. Друге плече 15 двуплечого важеля 11, взаємодіючи наконечником з торцем повзуна 16, за допомогою пазів 17, взаємодіючих з направляючими стержнями 18, пересуває повзун 16 в горизонтальній площині в бік від запірної планки 7, стискуючи пружину 19 і виводячи виступ 20 із взаємодії з стопорною канавкою 21 ключа 14, звільнюючи останній. Ключ 14 вільно вилучається із замка. Для відпирання дверей ключ 14 установлюється в замок і повертається в крайній стан по часовій стрілці. При цьому виступ 22 ключа 14, взаємодіючи із западиною 23 засува 6, за допомогою пазів 4, взаємодіючих з направляючими стержнями 5, пересуває засув 6 в горизонтальній площині в бік від запірної планки 7, переборюючи зусилля пружини 25, виводячи із взаємодії фіксатор 26 із заглибленням 24. Одночасно кінець засува 6 припиняє взаємодію з наконечником плеча 13. Пружина 10 кручення розкручуючись у ви хідний стан, повертає двуплечий важіль 11 відносно осі 12. Повзун 16, під дією зусилля розтискування пружини 19, за допомогою пазів 17, взаємодіючих з направляючими стержнями 18, переміщується в горизонтальній площині в бік запірної планки 7 і входить виступом 20 у взаємодію із стопорною канавкою 21 ключа 14, фіксуючи останній. Ключ 14 повернутий в крайній стан по часовій стрілці, виключаючи вилучення його із замка. Пристрій зайняв вихідний стан. Сумарна жорсткість пружини 10 кручення і пружини 19 при запертих дверях менше жорсткості пружини 25 фіксатора 26, виключаюча поворот засува 6 у вихідний стан і мимовільне відпирання дверей. При відкритих дверях можливий поворот ключа 14 проти часової стрілки і холосте висування засува 6 за межі корпуса 1, але вилучення ключа 14 із замка виключено. Таким чином, запропонований замок запобігає вилученню ключа із замка до запирання замка, 5 83548 тобто дозволяє фіксувати ключ в замку при відкритих дверях, забезпечуючи утримання його від самовільного несанкціонованого вилучення сторон Комп’ютерна в ерстка В. Клюкін німи особами, можливості. Підписне 6 розширюючи експлуатаційні Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
