Замок

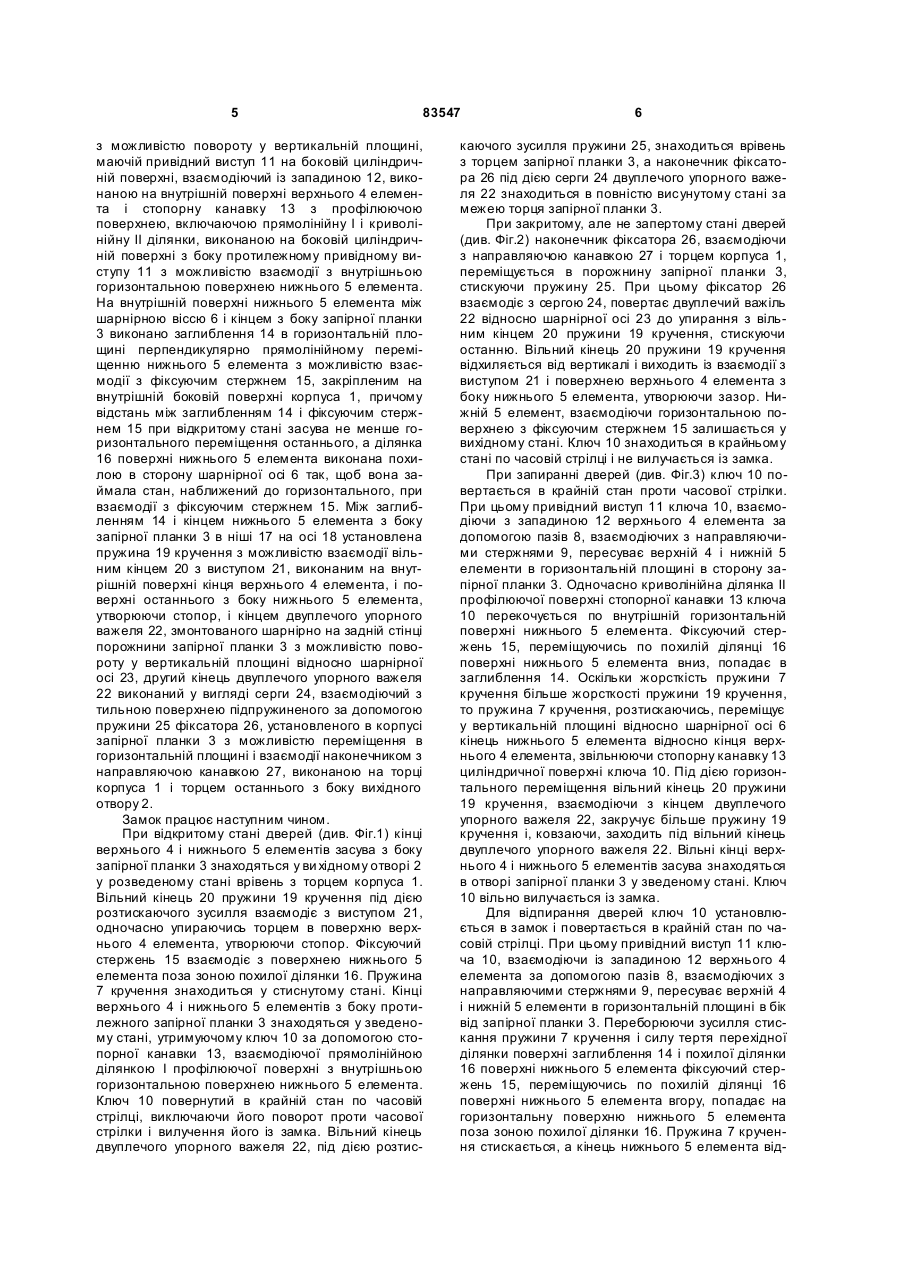

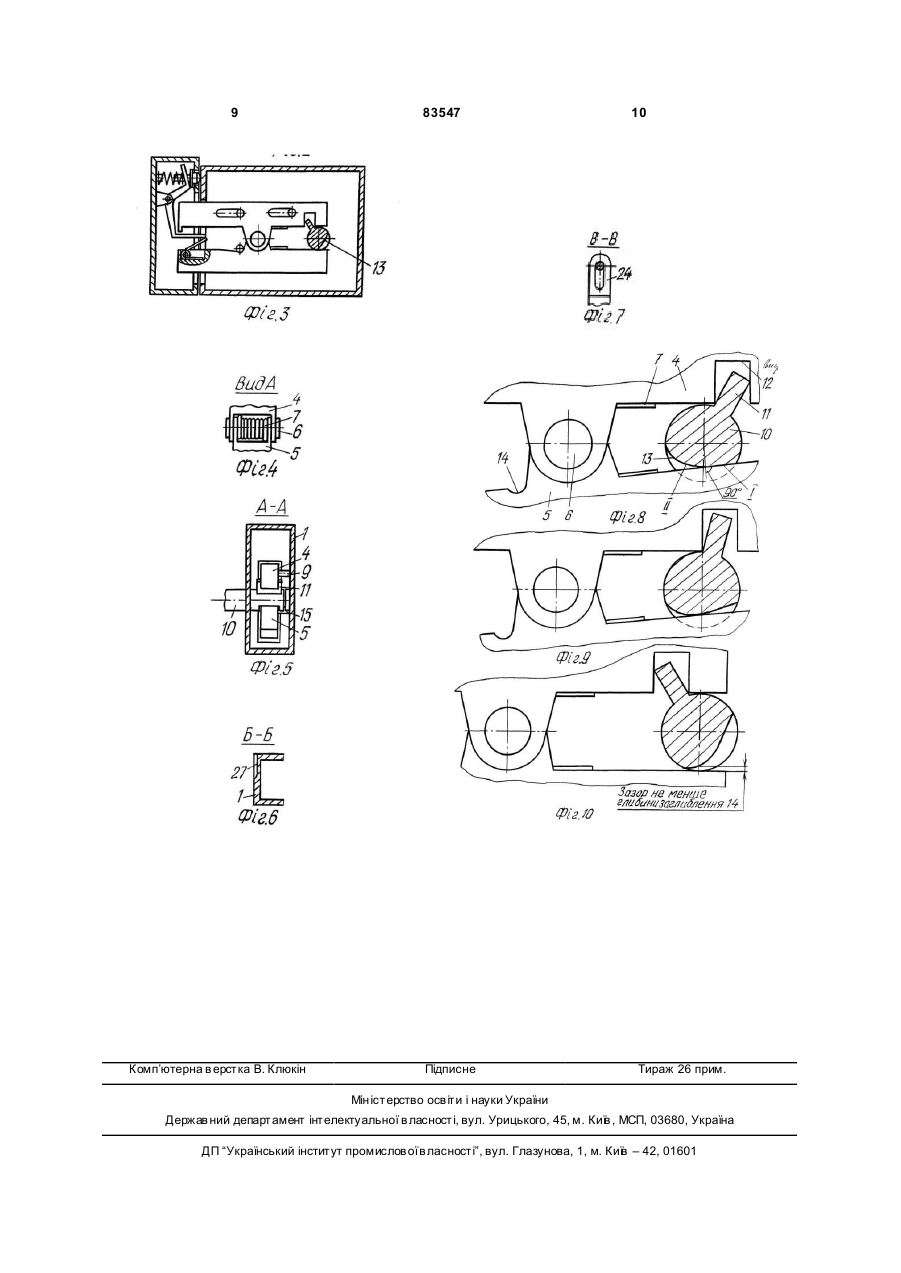

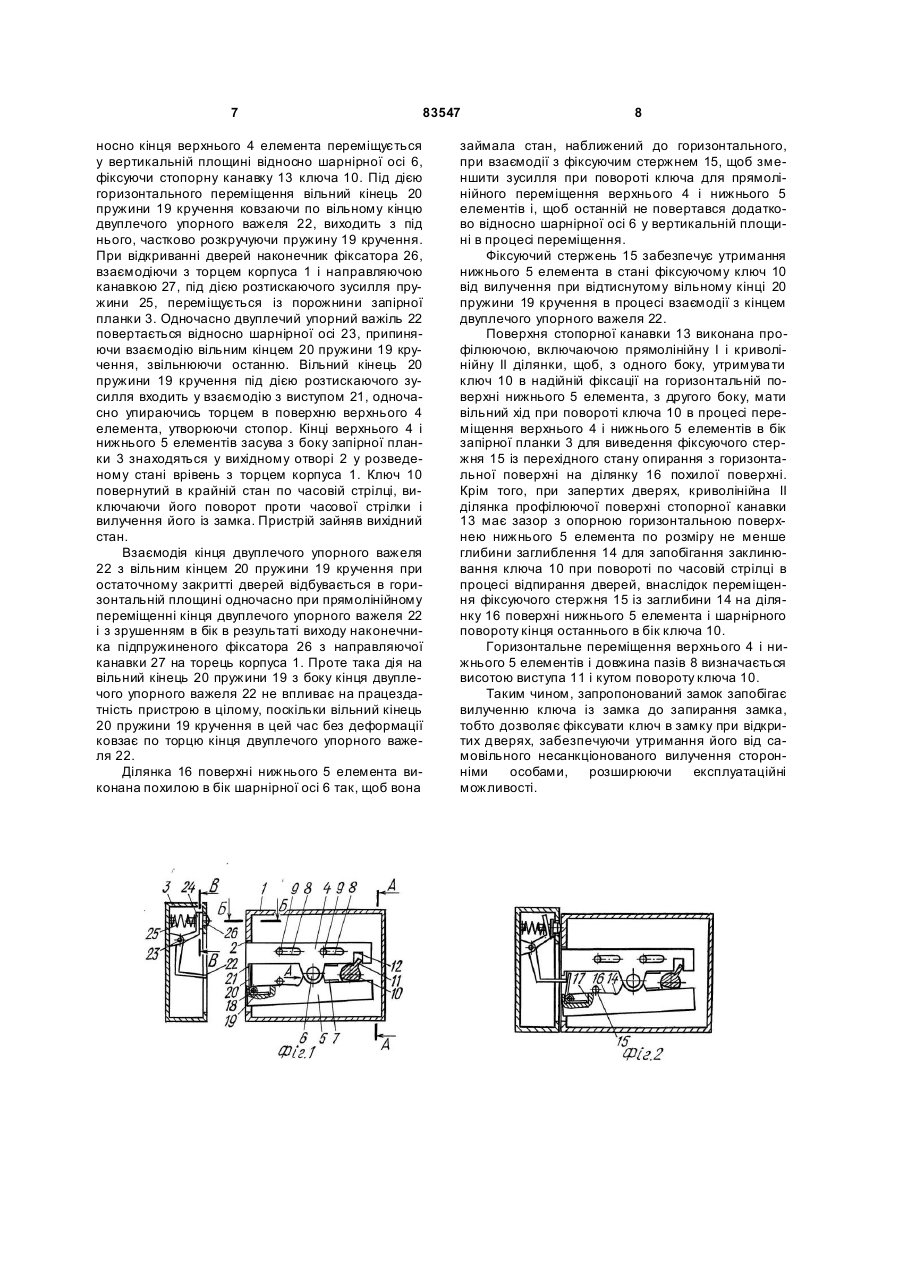

Замок, що має корпус з вихідним отвором, розміщений в корпусі з можливістю горизонтального переміщення засув, складений з двох шарнірно з'єднаних елементів, механізм переміщення засува за допомогою ключа, запірну планку, яка розділена перегородкою і має два вхідних отвори, який відрізняє ться тим, що засув має верхній елемент і нижній елемент, з'єднані між собою в середній частині в горизонтальній площині перпендикулярно прямолінійному переміщенню шарнірною віссю, кінці верхнього і нижнього елементів з боку, протилежного запірній планці, підпружинені між собою, причому верхній елемент виконаний з можливістю горизонтального переміщення за допомогою пазів, взаємодіючих з направляючими стержнями, закріпленими на внутрішній боковій поверхні корпуса, а нижній елемент виконаний з можливістю горизонтального переміщення разом з верхнім елементом і повороту відносно останнього за допомогою шарнірної осі у вертикальній площині, механізм переміщення засува включає ключ, установлений в корпусі між шарнірною віссю і під C2 2 (19) 1 3 83547 Відомий замок [див. патент US №1810760, кл. Е05В63/12, 1931p.], вміщуючий корпус з вихідним отвором, розміщений в корпусі з можливістю горизонтального переміщення засув, складений із шарнірно приєднаного до нього запираючого елемента, механізм переміщення засува за допомогою ключа, запірну планку, розділену перегородкою і маючу два вхідних отвори. Недоліком відомого замка виявляється те, що він не дозволяє фіксувати ключ в замку при відкритих дверях, забезпечуючи утримання його від самовільного несанкціонованого вилучення сторонніми особами, тобто в конструкції відомого замка не передбачено механізму, запобігаючого вилученню ключа із замка до запирання замка. Відомий також замок, врізний або накладний [див. патент SU №1834968, кл. Е05В15/10, 1993p.], вміщуючий корпус з ви хідним отвором, розміщений в корпусі з можливістю горизонтального переміщення засув, складений з двох шарнірно з'єднаних елементів, механізм переміщення засуву за допомогою ключа, запірну планку, розділену перегородкою і маючу два вхідних о твори. Недоліком відомого замка виявляється те, що він не дозволяє фіксувати ключ в замку при відкритих дверях, забезпечуючи утримання його від самовільного несанкціонованого вилучення сторонніми особами, тобто в конструкції відомого замка не передбачено механізму, запобігаючого вилученню ключа із замка до запирання замка. Задачею запропонованого рішення виявляється розширення експлуатаційних можливостей. Ця задача досягається тим, що, замок врізний або накладний, вміщуючий корпус з вихідним отвором, розміщений в корпусі з можливістю горизонтального переміщення засув, складений з двох шарнірне з'єднаних елементів, механізм переміщення засува за допомогою ключа, запірну планку, розділену перегородкою і маючу два вхідних отвори, засув включає верхній елемент і нижній елемент, з'єднані між собою в середній частині в горизонтальній площині перпендикулярно прямолінійному переміщенню шарнірною віссю, кінці верхнього і нижнього елементів з боку протилежного запірній планці підпружинені між собою, причому верхній елемент виконаний з можливістю горизонтального переміщення за допомогою пазів, взаємодіючих з направляючими стержнями, закріпленими на внутрішній боковій поверхні корпуса, а нижній елемент виконаний з можливістю горизонтального переміщення разом з верхнім елементом і повороту відносно останнього за допомогою шарнірної осі у вертикальній площині, механізм переміщення засува включає ключ, установлений в корпусі між шарнірною віссю і підпружиненими кінцями верхнього і нижнього елементів засува з можливістю повороту у вертикальній площині, маючій привідний виступ на боковій циліндричній поверхні, взаємодіючий із западиною, виконаною на внутрішній поверхні верхнього елементу і стопорну канавку з профілюючою поверхнею, включаючою прямолінійну і криволінійну ділянки, виконаною на боковій циліндричній поверхні з боку протилежному привідному виступ у з можливістю взаємодії з внутрішньою горизонтальною поверх 4 нею нижнього елемента, на внутрішній поверхні нижнього елемента між шарнірною віссю і кінцем з боку запірної планки виконано заглиблення в горизонтальній площині перпендикулярно прямолінійному переміщенню нижнього елемента з можливістю взаємодії з фіксуючим стержнем, закріпленим на внутрішній боковій поверхні корпуса, причому відстань між згаданим заглибленням і фіксуючим стержнем при відкритому стані засува не менше горизонтального переміщення останнього, а ділянка поверхні нижнього елемента згаданої відстані виконана похилою в сторону шарнірної осі, між згаданим заглибленням і кінцем нижнього елемента з боку запірної планки в ніші на осі установлена пружина кручення з можливістю взаємодії вільним кінцем з виступом, виконаним на внутрішній поверхні кінця верхнього елемента і поверхні останнього з боку нижнього елемента, утворюючи стопор, кінцем двуплечого упорного важеля, змонтованого шарнірне на задній стінці порожнини запірної планки з можливістю повороту у вертикальній площині відносно шарнірної осі, другий кінець двуплечого упорного важеля виконаний у вигляді серги, взаємодіючий з тильною поверхнею підпружиненого фіксатора, установленого в корпусі запірної планки з можливістю переміщення в горизонтальній площині і взаємодії наконечником з направляючою канавкою, виконаною на торці корпуса і торцем останнього з боку ви хідного отвору. В порівнянні з відомим запропонований замок запобігає вилученню ключа із замка до запирання замка, тобто дозволяє фіксувати ключ в замку при відкритих дверях, забезпечуючи утримання його від самовільного несанкціонованого вилучення сторонніми особами, розширюючи експлуатаційні можливості. На Фіг.1 зображений замок при відкритих дверях; на Фіг.2 - теж, при закритих, але не запертих дверях; на Фіг.3 - теж, при запертих дверях; на Фіг.4 - вид А на Фіг.1; на Фіг.5 - розріз А-А на Фіг.1; на Фіг.6 - розріз Б-Б на Фіг.1; на Фіг.7 - розріз В-В на Фіг.1; на Фіг.8 - розміщення профілюючої поверхні при відкритих дверях; на Фіг.9 - теж, при запиранні дверей; на Фіг.10 - теж, при запертих дверях. Замок вміщує корпус 1 з вихідним отвором 2, запірну планку 3. В корпусі 1, з можливістю горизонтального переміщення розташований засув, включаючий верхній 4 елемент і нижній 5 елемент, з'єднані між собою в середній частині в горизонтальній площині перпендикулярно прямолінійному переміщенню шарнірною віссю б. Кінці верхнього 4 і нижнього 5 елементів з боку протилежного запірній планці 3 підпружинені між собою за допомогою пружини 7 кручення, причому верхній 4 елемент виконаний з можливістю горизонтального переміщення за допомогою пазів 8, взаємодіючих з направляючими стержнями 9, закріпленими на внутрішній боковій поверхні корпуса 1, а нижній 5 елемент виконаний з можливістю горизонтального переміщення разом з верхнім 4 елементом і повороту відносно останнього за допомогою шарнірної осі 6 у вертикальній площині. Механізм переміщення засува включає ключ 10, установлений в корпусі 1 між шарнірною віссю 6 і підпружиненими кінцями верхнього 4 і нижнього 5 елементів засува 5 83547 з можливістю повороту у вертикальній площині, маючій привідний виступ 11 на боковій циліндричній поверхні, взаємодіючий із западиною 12, виконаною на внутрішній поверхні верхнього 4 елемента і стопорну канавку 13 з профілюючою поверхнею, включаючою прямолінійну І і криволінійну II ділянки, виконаною на боковій циліндричній поверхні з боку протилежному привідному виступу 11 з можливістю взаємодії з внутрішньою горизонтальною поверхнею нижнього 5 елемента. На внутрішній поверхні нижнього 5 елемента між шарнірною віссю 6 і кінцем з боку запірної планки 3 виконано заглиблення 14 в горизонтальній площині перпендикулярно прямолінійному переміщенню нижнього 5 елемента з можливістю взаємодії з фіксуючим стержнем 15, закріпленим на внутрішній боковій поверхні корпуса 1, причому відстань між заглибленням 14 і фіксуючим стержнем 15 при відкритому стані засува не менше горизонтального переміщення останнього, а ділянка 16 поверхні нижнього 5 елемента виконана похилою в сторону шарнірної осі 6 так, щоб вона займала стан, наближений до горизонтального, при взаємодії з фіксуючим стержнем 15. Між заглибленням 14 і кінцем нижнього 5 елемента з боку запірної планки 3 в ніші 17 на осі 18 установлена пружина 19 кручення з можливістю взаємодії вільним кінцем 20 з виступом 21, виконаним на внутрішній поверхні кінця верхнього 4 елемента, і поверхні останнього з боку нижнього 5 елемента, утворюючи стопор, і кінцем двуплечого упорного важеля 22, змонтованого шарнірно на задній стінці порожнини запірної планки 3 з можливістю повороту у вертикальній площині відносно шарнірної осі 23, другий кінець двуплечого упорного важеля 22 виконаний у вигляді серги 24, взаємодіючий з тильною поверхнею підпружиненого за допомогою пружини 25 фіксатора 26, установленого в корпусі запірної планки 3 з можливістю переміщення в горизонтальній площині і взаємодії наконечником з направляючою канавкою 27, виконаною на торці корпуса 1 і торцем останнього з боку вихідного отвору 2. Замок працює наступним чином. При відкритому стані дверей (див. Фіг.1) кінці верхнього 4 і нижнього 5 елементів засува з боку запірної планки 3 знаходяться у ви хідному отворі 2 у розведеному стані врівень з торцем корпуса 1. Вільний кінець 20 пружини 19 кручення під дією розтискаючого зусилля взаємодіє з виступом 21, одночасно упираючись торцем в поверхню верхнього 4 елемента, утворюючи стопор. Фіксуючий стержень 15 взаємодіє з поверхнею нижнього 5 елемента поза зоною похилої ділянки 16. Пружина 7 кручення знаходиться у стиснутому стані. Кінці верхнього 4 і нижнього 5 елементів з боку протилежного запірної планки 3 знаходяться у зведеному стані, утримуючому ключ 10 за допомогою стопорної канавки 13, взаємодіючої прямолінійною ділянкою І профілюючої поверхні з внутрішньою горизонтальною поверхнею нижнього 5 елемента. Ключ 10 повернутий в крайній стан по часовій стрілці, виключаючи його поворот проти часової стрілки і вилучення його із замка. Вільний кінець двуплечого упорного важеля 22, під дією розтис 6 каючого зусилля пружини 25, знаходиться врівень з торцем запірної планки 3, а наконечник фіксатора 26 під дією серги 24 двуплечого упорного важеля 22 знаходиться в повністю висунутому стані за межею торця запірної планки 3. При закритому, але не запертому стані дверей (див. Фіг.2) наконечник фіксатора 26, взаємодіючи з направляючою канавкою 27 і торцем корпуса 1, переміщується в порожнину запірної планки 3, стискуючи пружину 25. При цьому фіксатор 26 взаємодіє з сергою 24, повертає двуплечий важіль 22 відносно шарнірної осі 23 до упирання з вільним кінцем 20 пружини 19 кручення, стискуючи останню. Вільний кінець 20 пружини 19 кручення відхиляється від вертикалі і виходить із взаємодії з виступом 21 і поверхнею верхнього 4 елемента з боку нижнього 5 елемента, утворюючи зазор. Нижній 5 елемент, взаємодіючи горизонтальною поверхнею з фіксуючим стержнем 15 залишається у вихідному стані. Ключ 10 знаходиться в крайньому стані по часовій стрілці і не вилучається із замка. При запиранні дверей (див. Фіг.3) ключ 10 повертається в крайній стан проти часової стрілки. При цьому привідний виступ 11 ключа 10, взаємодіючи з западиною 12 верхнього 4 елемента за допомогою пазів 8, взаємодіючих з направляючими стержнями 9, пересуває верхній 4 і нижній 5 елементи в горизонтальній площині в сторону запірної планки 3. Одночасно криволінійна ділянка II профілюючої поверхні стопорної канавки 13 ключа 10 перекочується по внутрішній горизонтальній поверхні нижнього 5 елемента. Фіксуючий стержень 15, переміщуючись по похилій ділянці 16 поверхні нижнього 5 елемента вниз, попадає в заглиблення 14. Оскільки жорсткість пружини 7 кручення більше жорсткості пружини 19 кручення, то пружина 7 кручення, розтискаючись, переміщує у вертикальній площині відносно шарнірної осі 6 кінець нижнього 5 елемента відносно кінця верхнього 4 елемента, звільнюючи стопорну канавку 13 циліндричної поверхні ключа 10. Під дією горизонтального переміщення вільний кінець 20 пружини 19 кручення, взаємодіючи з кінцем двуплечого упорного важеля 22, закручує більше пружину 19 кручення і, ковзаючи, заходить під вільний кінець двуплечого упорного важеля 22. Вільні кінці верхнього 4 і нижнього 5 елементів засува знаходяться в отворі запірної планки 3 у зведеному стані. Ключ 10 вільно вилучається із замка. Для відпирання дверей ключ 10 установлюється в замок і повертається в крайній стан по часовій стрілці. При цьому привідний виступ 11 ключа 10, взаємодіючи із западиною 12 верхнього 4 елемента за допомогою пазів 8, взаємодіючих з направляючими стержнями 9, пересуває верхній 4 і нижній 5 елементи в горизонтальній площині в бік від запірної планки 3. Переборюючи зусилля стискання пружини 7 кручення і силу тертя перехідної ділянки поверхні заглиблення 14 і похилої ділянки 16 поверхні нижнього 5 елемента фіксуючий стержень 15, переміщуючись по похилій ділянці 16 поверхні нижнього 5 елемента вгору, попадає на горизонтальну поверхню нижнього 5 елемента поза зоною похилої ділянки 16. Пружина 7 кручення стискається, а кінець нижнього 5 елемента від 7 83547 носно кінця верхнього 4 елемента переміщується у вертикальній площині відносно шарнірної осі 6, фіксуючи стопорну канавку 13 ключа 10. Під дією горизонтального переміщення вільний кінець 20 пружини 19 кручення ковзаючи по вільному кінцю двуплечого упорного важеля 22, виходить з під нього, частково розкручуючи пружину 19 кручення. При відкриванні дверей наконечник фіксатора 26, взаємодіючи з торцем корпуса 1 і направляючою канавкою 27, під дією розтискаючого зусилля пружини 25, переміщується із порожнини запірної планки 3. Одночасно двуплечий упорний важіль 22 повертається відносно шарнірної осі 23, припиняючи взаємодію вільним кінцем 20 пружини 19 кручення, звільнюючи останню. Вільний кінець 20 пружини 19 кручення під дією розтискаючого зусилля входить у взаємодію з виступом 21, одночасно упираючись торцем в поверхню верхнього 4 елемента, утворюючи стопор. Кінці верхнього 4 і нижнього 5 елементів засува з боку запірної планки 3 знаходяться у вихідному отворі 2 у розведеному стані врівень з торцем корпуса 1. Ключ 10 повернутий в крайній стан по часовій стрілці, виключаючи його поворот проти часової стрілки і вилучення його із замка. Пристрій зайняв вихідний стан. Взаємодія кінця двуплечого упорного важеля 22 з вільним кінцем 20 пружини 19 кручення при остаточному закритті дверей відбувається в горизонтальній площині одночасно при прямолінійному переміщенні кінця двуплечого упорного важеля 22 і з зрушенням в бік в результаті виходу наконечника підпружиненого фіксатора 26 з направляючої канавки 27 на торець корпуса 1. Проте така дія на вільний кінець 20 пружини 19 з боку кінця двуплечого упорного важеля 22 не впливає на працездатність пристрою в цілому, поскільки вільний кінець 20 пружини 19 кручення в цей час без деформації ковзає по торцю кінця двуплечого упорного важеля 22. Ділянка 16 поверхні нижнього 5 елемента виконана похилою в бік шарнірної осі 6 так, щоб вона 8 займала стан, наближений до горизонтального, при взаємодії з фіксуючим стержнем 15, щоб зменшити зусилля при повороті ключа для прямолінійного переміщення верхнього 4 і нижнього 5 елементів і, щоб останній не повертався додатково відносно шарнірної осі 6 у вертикальній площині в процесі переміщення. Фіксуючий стержень 15 забезпечує утримання нижнього 5 елемента в стані фіксуючому ключ 10 від вилучення при відтиснутому вільному кінці 20 пружини 19 кручення в процесі взаємодії з кінцем двуплечого упорного важеля 22. Поверхня стопорної канавки 13 виконана профілюючою, включаючою прямолінійну І і криволінійну II ділянки, щоб, з одного боку, утримува ти ключ 10 в надійній фіксації на горизонтальній поверхні нижнього 5 елемента, з другого боку, мати вільний хід при повороті ключа 10 в процесі переміщення верхнього 4 і нижнього 5 елементів в бік запірної планки 3 для виведення фіксуючого стержня 15 із перехідного стану опирання з горизонтальної поверхні на ділянку 16 похилої поверхні. Крім того, при запертих дверях, криволінійна II ділянка профілюючої поверхні стопорної канавки 13 має зазор з опорною горизонтальною поверхнею нижнього 5 елемента по розміру не менше глибини заглиблення 14 для запобігання заклинювання ключа 10 при повороті по часовій стрілці в процесі відпирання дверей, внаслідок переміщення фіксуючого стержня 15 із заглибини 14 на ділянку 16 поверхні нижнього 5 елемента і шарнірного повороту кінця останнього в бік ключа 10. Горизонтальне переміщення верхнього 4 і нижнього 5 елементів і довжина пазів 8 визначається висотою виступа 11 і кутом повороту ключа 10. Таким чином, запропонований замок запобігає вилученню ключа із замка до запирання замка, тобто дозволяє фіксувати ключ в замку при відкритих дверях, забезпечуючи утримання його від самовільного несанкціонованого вилучення сторонніми особами, розширюючи експлуатаційні можливості. 9 Комп’ютерна в ерстка В. Клюкін 83547 Підписне 10 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
