Спосіб установлення маякових рейок

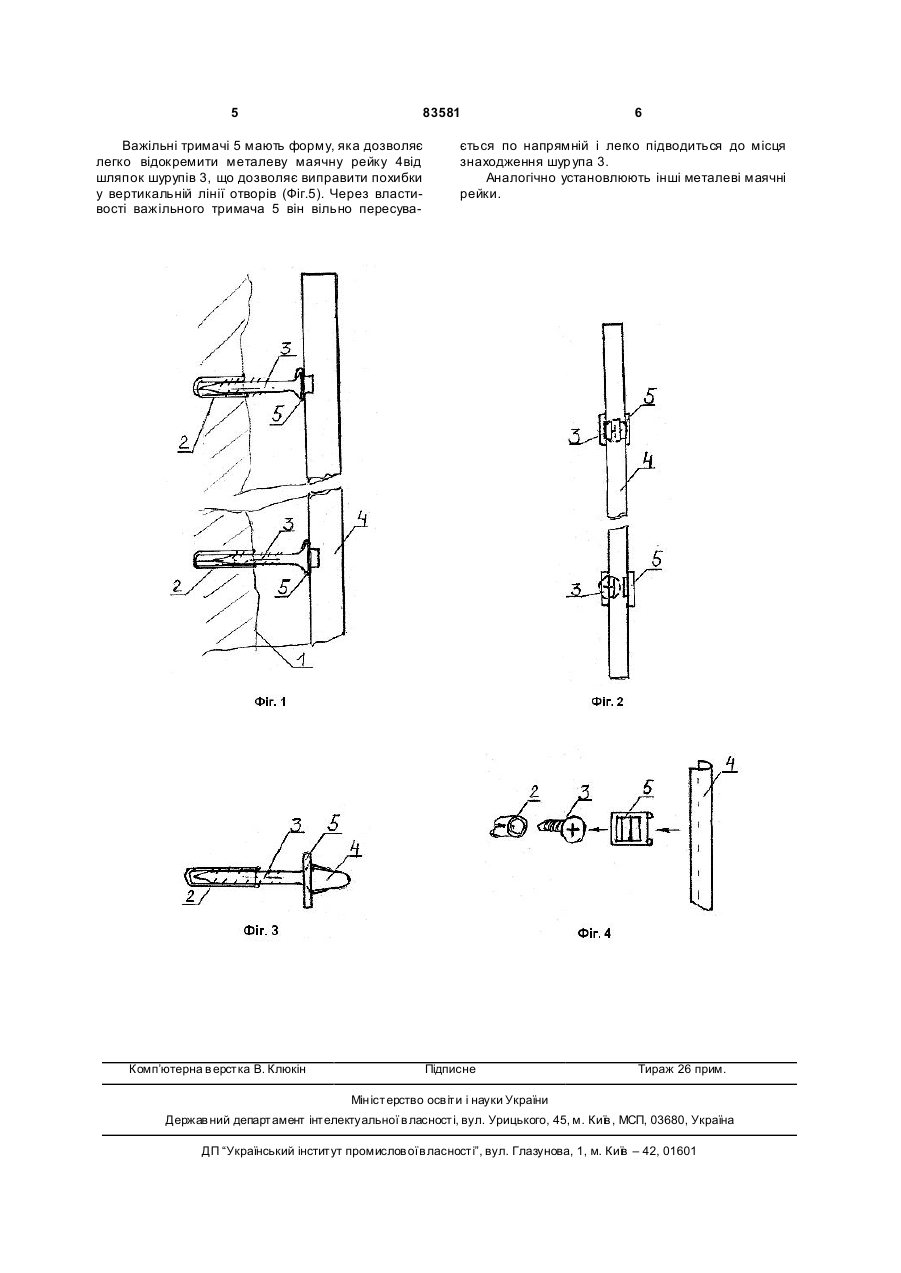

1. Спосіб установлення маякових рейок, згідно з яким, на поверхні, яку оштукатурюють, позначають вертикальну лінію, на якій роблять відмітки, який відрізняється тим, що на відмітках, що зроблені через рівні проміжки, свердлять отвори для установки в них пластмасових дюбелів, в які вкручують металеві шурупи різної довжини на різну глибину таким чином, щоб головки металевих шурупів, що мають однаковий діаметр, знаходилися в одній вертикальній площині, після цього перевіряють вертикальність площини, далі на металеву маякову рейку закріплюють важільні тримачі з пружної листової сталі, що вільно пересуваються по напрямній і легко підводяться до місця знахо C2 2 (19) 1 3 83581 місцями закріплення повинно бути не менш 0,5-1,0 м. Місць закріплень має бути не менш 5 для однієї маячної рейки. Притуливши маячну рейку до стіни на місці вертикальної лінії, її втискають у нанесений штукатурний розчин на необхідну глибину так, щоб крізь її отвори вийшов штукатурний розчин. Потім маячну рейку залишають до повного затвердіння штукатурного розчину для її якісного закріплення. Далі в кутах вертикально по ватерпасу виставляють дві маячні рейки, які закріплюють аналогічно першій маячній рейці. В отвори кожної маячної рейки в штукатурний розчин вбивають цвяхи, по яких на одному рівні з виступами маячної рейки натягають шнури по діагоналі або паралельно вверху та внизу. Решту маячних рейок установлюють вертикально таким чином, щоб їхні виступи були на одному рівні з натягнутими шнурами. При цьому для контролю за допомогою ватерпаса перевіряють вертикальність кожної маячної рейки. Після затвердіння штукатурного розчину цвяхи разом зі шнурами знімають. На стіну між маячними рейками наносять штукатурний розчин, а потім, використовуючи їх як напрямні рухом правила знизу-вверх вирівнюють стіну [ТОВ "Профільні технології", Київ, Маячная направляющая (рейка) для штукатурних работ http://ptech.com.ua/product_reika_rekomend.html]. У зазначеному способі необхідно чекати затвердіння штукатурного розчину, що збільшує час робіт. Для здійснення контролю вертикальності площини і забезпечення якості поверхні необхідна висока кваліфікація робочих. Спосіб не дозволяє при необхідності без ушкодження вилучити маячну рейку зі стіни, що вже оштукатурена, а також здійснити регулювання окремих елементів. В основу винаходу поставлено задачу створити спосіб установлення маячних рейок, який би був точним, технологічно простішим, скорочував час робіт, забезпечував би високоякісну поверхню стін, а також дозволяв би здійснювати демонтаж та регулювання окремих елементів. Поставлену задачу вирішують тим, що в способі установлення маячних рейок, відповідно до якого на поверхні, яку оштукатурюють, позначають вертикальну лінію, на якій роблять відмітки, згідно з винаходом, на відмітках, що зроблені через рівні проміжки, свердлять отвори для установки в них пластмасових дюбелів, в які вкручують металеві шурупи різної довжини на різну глибину таким чином, щоб шляпки металевих шур упів, що мають однаковий діаметр, знаходилися в одній вертикальній площині, після цього перевіряють вертикальність площини, далі на металеву маячну рейку закріплюють важільні тримачі з пружної листової сталі, що вільно пересуваються по напрямній і легко підводяться до місця знаходження шурупа, металеву маячну рейку установлюють на шляпки шурупів, аналогічно установлюють інші металеві маячні рейки. Вертикальну лінію позначають за допомогою виска або рівня. Використовують лазерний чи будівельний рівень. 4 Перевірку вертикальності площини можуть здійснювати ручним способом за допомогою виска або рівня. Для автоматизації процесу перевірки вертикальної площини можуть використовувати механічне або оптико-електронне пристосування, яке дозволяє припинити укручування металевих шур упів у визначеній точці Металеву маячну рейку можуть виготовляти з оцинкованої сталі. Ширина металевої маячної рейки може становити 4,0-4,5мм, а висота - 6,0мм. Ширина металевої маячної рейки може становити 5,5-6,5мм, а висота - 10,0мм. Спосіб, що пропонується, є технологічно простішим та забезпечує високоякісну поверхню стін. Процес отримання вертикальної площини за допомогою шляпок металевих шур упів дозволяє підвищити точність та скорочує час робіт. Використання важільних тримачів дозволяє виправити похибки у вертикальній лінії отворів. Використання металевої маячної рейки невеликої ширини дозволяє при необхідності без ушкодження легко вилучити її зі стіни, що вже оштукатурена. Крізь вікно у важільному тримачі може бути вигвинчений і сам металевий шур уп разом з важільним тримачем, а вузька канавка, що залишилася, може бути замазана одночасно з накладанням фінішного шару. Винахід пояснюється малюнками. На Фіг.1 зображено маячну рейку, установлену в стін у способом, що пропонується, вигляд збоку; на Фіг.2 - те ж саме, вигляд спереду; на Фіг.3 - те ж саме, вигляд знизу; на Фіг.4 - порядок установлення маячної рейки. На малюнках - 1 - поверхня стіни до штукатурки; 2 - дюбель; 3 - шур уп; 4 - металева маячна рейка; 5 - важільний тримач. Спосіб здійснюють наступним чином. На поверхні стіни 1, яку оштукатурюють, за допомогою виска або рівня, лазерного чи будівельного, позначають вертикальну лінію, в якій через рівні проміжки свердлять отвори під пластмасові дюбелі 2. Після установки пластмасових дюбелів 2 в них вкручують металеві шурупи 3 різної довжини на різну глибину таким чином, щоб шляпки металевих шурупів 3, що мають однаковий діаметр, знаходилися в одній вертикальній площині. Перевірку вертикальності площини можуть здійснювати ручним способом за допомогою виска або рівня. Для автоматизації процесу одержання вертикальної площини можуть використовувати механічне або оптико-електронне пристосування, яке дозволяє припинити укручування металевих шурупів у визначеній точці. На металеву маячну рейку 4, наприклад з оцинкованої сталі, закріплюють важільні тримачі 5 з пружної листової сталі, а металеву маячну рейку 4 установлюють на шляпки шур упів 3. Розміри металевої маячної рейки 4 можуть становити: ширина - 4,0-4,5мм, висота - 6,0мм або ширина - 5,56,5мм, а висота - 10,0мм. 5 83581 Важільні тримачі 5 мають форму, яка дозволяє легко відокремити металеву маячну рейку 4від шляпок шурупів 3, що дозволяє виправити похибки у вертикальній лінії отворів (Фіг.5). Через властивості важільного тримача 5 він вільно пересува Комп’ютерна в ерстка В. Клюкін 6 ється по напрямній і легко підводиться до місця знаходження шур упа 3. Аналогічно установлюють інші металеві маячні рейки. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
