B23K 20/12 — нагріванням, створюваним тертям; зварювання тертям

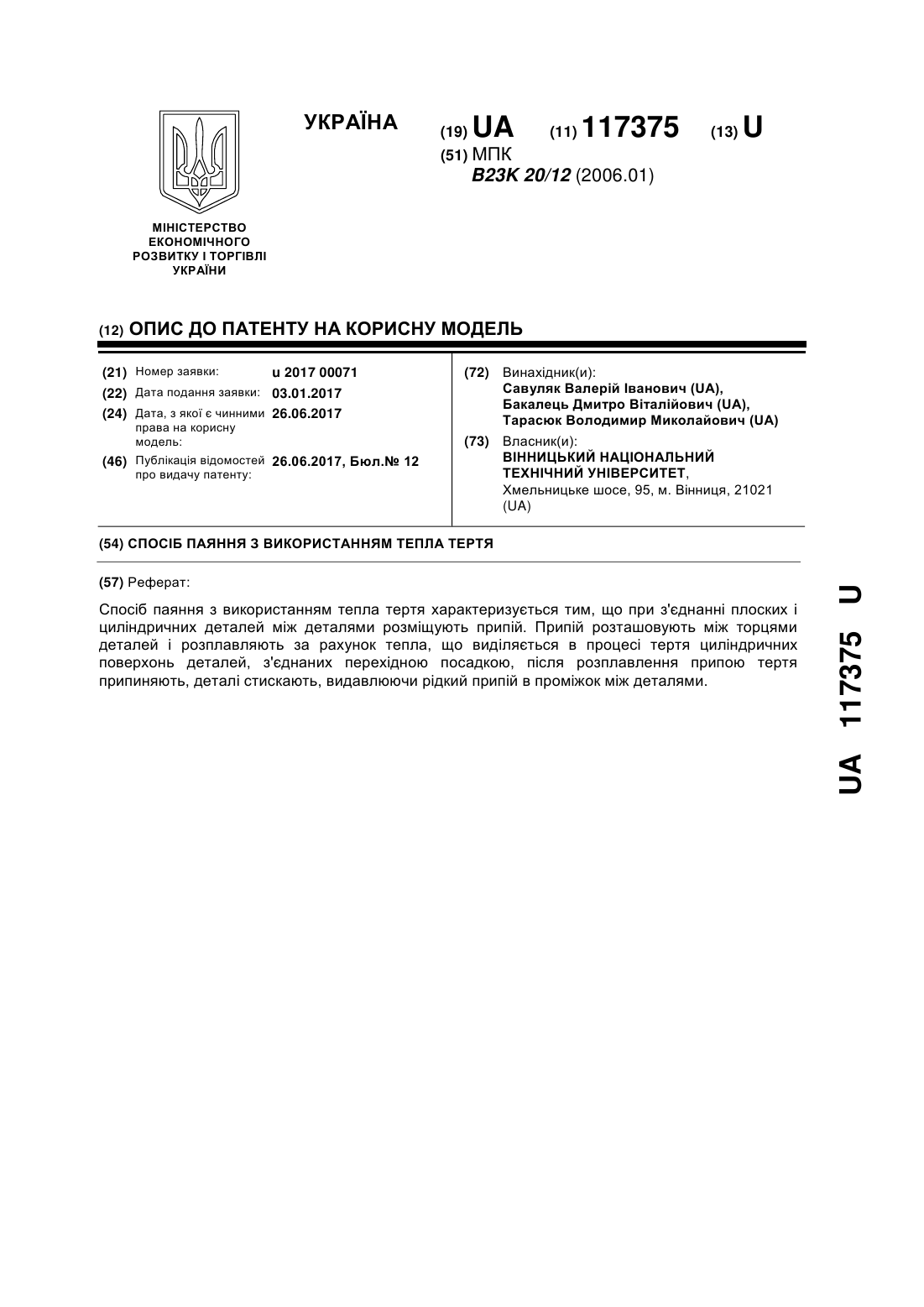

Номер патенту: 117375

Опубліковано: 26.06.2017

Автори: Тарасюк Володимир Миколайович, Бакалець Дмитро Віталійович, Савуляк Валерій Іванович

МПК: B23K 20/12

Мітки: тертя, використанням, спосіб, паяння, тепла

Формула / Реферат:

Спосіб паяння з використанням тепла тертя, в якому при з'єднанні плоских і циліндричних деталей між деталями розміщують припій, який відрізняється тим, що припій розташовують між торцями деталей і розплавляють за рахунок тепла, що виділяється в процесі тертя циліндричних поверхонь деталей, з'єднаних перехідною посадкою, після розплавлення припою тертя припиняють, деталі стискають, видавлюючи рідкий припій в проміжок між деталями.

Номер патенту: 112644

Опубліковано: 10.10.2016

Автор: Він'єра Ерван

МПК: B23K 20/12, H01M 2/20

Мітки: електричної, тертям, пристрою, енергії, зберігання, зварювання, спосіб, пристрій

Формула / Реферат:

1. Спосіб з'єднання двох пристроїв (10) накопичення енергії, при цьому кожен пристрій накопичення енергії містить герметичний корпус (14), причому кожний корпус (14) містить трубчастий елемент (16) і щонайменше одну кришку (18), що закриває трубчастий елемент на його кінці, що включає в себе етапи, на яких:      - установлюють на торцевих сторонах (24) кожної кришки (18) двох розташованих поруч корпусів (14) сполучну перемичку (30),...

Номер патенту: 107609

Опубліковано: 26.01.2015

Автори: Зяхор Ігор Васильович, Кучук-Яценко Сергій Іванович

МПК: B23K 11/02, B23K 20/02, B23K 20/12 ...

Мітки: тиском, спосіб, зварювання

Формула / Реферат:

1. Спосіб зварювання тиском виробів з однорідних і неоднорідних металевих матеріалів, при якому попередньо до зварювання у центрі поперечного перерізу принаймні однієї із заготовок, що зварюються, співвісно її осі виконують заглиблення, у якому жорстко закріплюють перехідний елемент, через який виконують зварювання, який відрізняється тим, що у центрі перехідного елемента співвісно осі заготовки виконують заглиблення, у якому жорстко...

Номер патенту: 73836

Опубліковано: 10.10.2012

Автори: Кучук-Яценко Сергій Іванович, Зяхор Ігор Васильович, Кучук-Яценко Віктор Сергійович

МПК: B23K 11/02, B23K 20/12, B23K 20/02 ...

Мітки: тиском, зварювання, спосіб

Формула / Реферат:

1. Спосіб зварювання тиском виробів із однорідних та різнорідних металевих матеріалів, при якому принаймні до однієї із заготовок, що зварюються, приєднують перехідний елемент, через який виконують зварювання, процес зварювання проводять до досягнення заданого припуску на осадку Іос, який відрізняється тим, що попередньо до зварювання у центрі поперечного перерізу принаймні однієї із заготовок співвісно її осі виконують заглиблення, площа...

Номер патенту: 64794

Опубліковано: 25.11.2011

Автори: Кучук-Яценко Сергій Іванович, Зяхор Ігор Васильович, Кучук-Яценко Віктор Сергійович

МПК: B23K 20/12, B23K 20/02, B23K 11/02 ...

Мітки: спосіб, зварювання, тиском

Формула / Реферат:

Спосіб зварювання тиском металевих матеріалів через прошарок, який утворюють мікрошарами, що чергуються, одна частина яких складається з найбільш легкоплавкого компонента заготовок, що з'єднуються, виконують стиснення і нагрівання зони контакту заготовок, який відрізняється тим, що для з'єднання першої заготовки з дисперсійнозміцненого ливарного нікелевого сплаву, у структурі якого присутня евтектична зміцнююча фаза, з другою заготовкою з...

Номер патенту: 62751

Опубліковано: 12.09.2011

Автори: Іщенко Анатолій Якович, Покляцький Анатолій Григорович

МПК: G01N 27/00, B23K 20/12

Мітки: пластифікованого, переміщення, окремих, встановлення, спосіб, матеріалу, складових, характеру

Формула / Реферат:

1. Спосіб встановлення характеру переміщення окремих складових пластифікованого матеріалу в зоні дії на них робочого інструменту в процесі зварювання методом тертя з перемішуванням, яким до початку зварювання надають певного позначення, і характер переміщення визначають по закінченні процесу зварювання за зміною положення цих складових, який відрізняється тим, що процес зварювання методом тертя з перемішуванням моделюють, використовуючи як...

Номер патенту: 56066

Опубліковано: 27.12.2010

Автори: Іщенко Анатолій Якович, Покляцький Анатолій Григорович, Подєльніков Сергій Валерійович

МПК: B23K 20/12

Мітки: тертя, інструмент, перемішуванням, зварювання, двосторонньої, дії, металів, методом

Формула / Реферат:

Інструмент двосторонньої дії для зварювання металів методом тертя з перемішуванням, що складається з верхнього та нижнього заплечників з циліндричною формою твірної поверхні, між торцевими робочими частинами яких розташована циліндрична перемичка, при цьому верхній заплечник зв'язаний з приводом обертання, який відрізняється тим, що інструмент виконаний цільним, торцеві робочі частини заплечників мають пласку поверхню, при цьому висота...

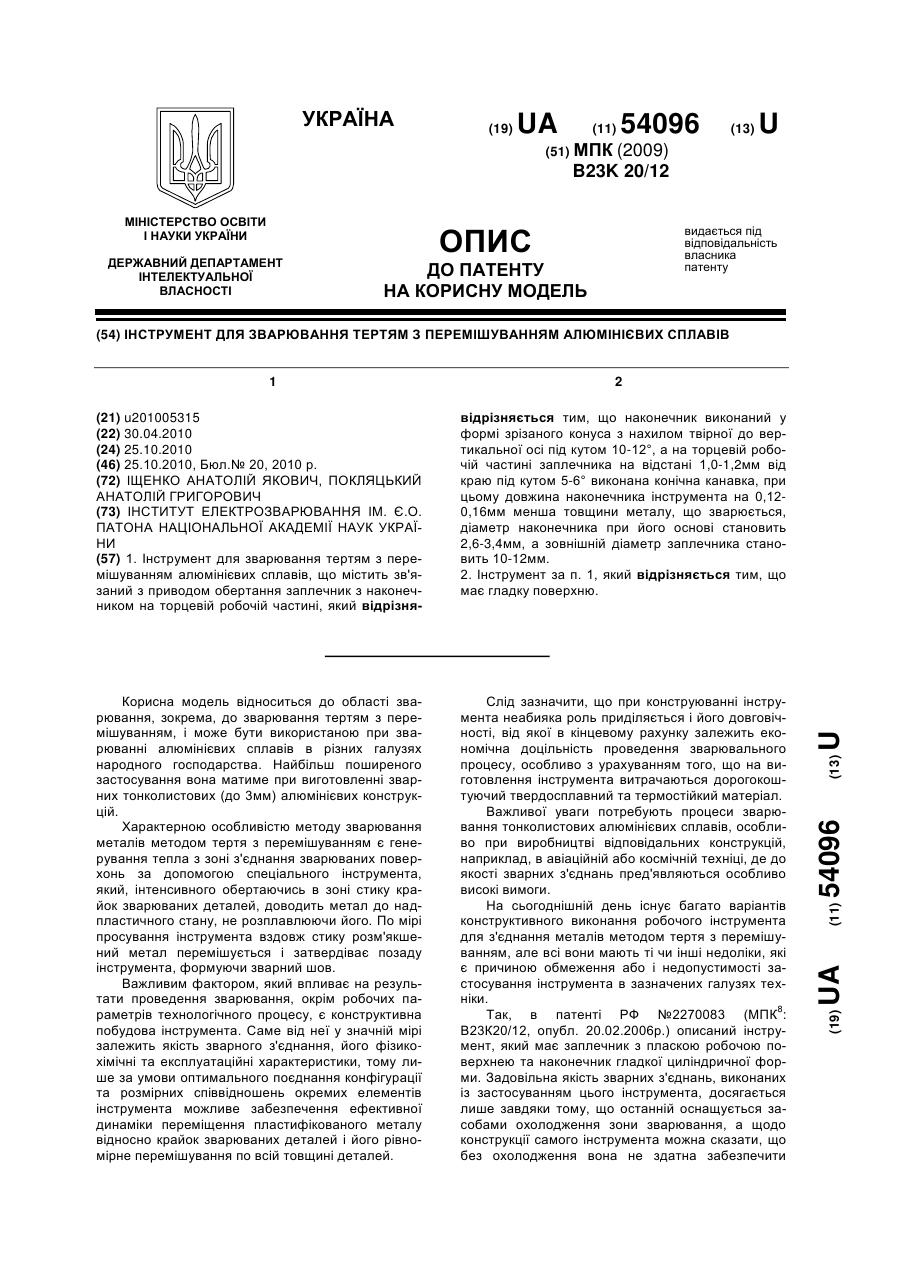

Номер патенту: 54096

Опубліковано: 25.10.2010

Автори: Іщенко Анатолій Якович, Покляцький Анатолій Григорович

МПК: B23K 20/12

Мітки: тертям, зварювання, сплавів, інструмент, алюмінієвих, перемішуванням

Формула / Реферат:

1. Інструмент для зварювання тертям з перемішуванням алюмінієвих сплавів, що містить зв'язаний з приводом обертання заплечник з наконечником на торцевій робочій частині, який відрізняється тим, що наконечник виконаний у формі зрізаного конуса з нахилом твірної до вертикальної осі під кутом 10-12°, а на торцевій робочій частині заплечника на відстані 1,0-1,2 мм від краю під кутом 5-6° виконана конічна канавка, при цьому довжина наконечника...

Номер патенту: 87970

Опубліковано: 10.09.2009

Автори: Ферт Жан-П'єрр, Ле Сон'є Дід'є Брюно, Буе Бернар, Гурбесвіль Олів'є

МПК: B23K 20/12

Мітки: здійснення, використанням, зварюванням, закупорювання, способу, спосіб, металевій, тертям, утримуючої, опорної, деталі, отвору

Формула / Реферат:

1. Спосіб закупорювання зварюванням тертям отвору (2) в металевій деталі (1), який виходить на лицьову поверхню (1') і зворотну поверхню (1") деталі (1), в якому металевому прутку (3) надають обертального руху і вводять в отвір (2) з лицьового боку, щоб виконати зварювання тертям, який відрізняється тим, що під час зварювання тертям на зворотному боці деталі (1) розміщують опорну деталь (5), яка має порожнину (6) у формі циліндра з...

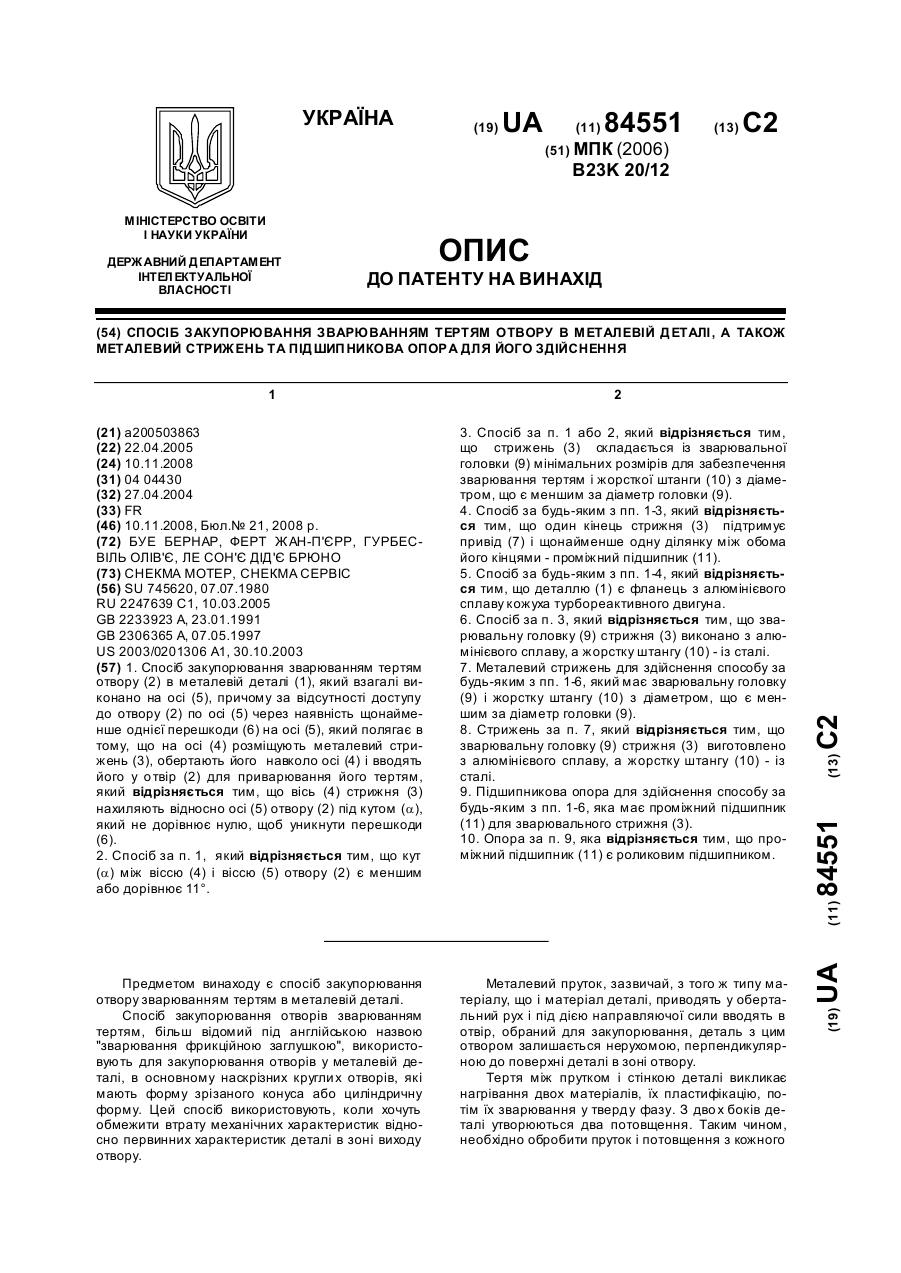

Номер патенту: 84551

Опубліковано: 10.11.2008

Автори: Ферт Жан-П'єрр, Ле Сон'є Дід'є Брюно, Гурбесвіль Олів'є, Буе Бернар

МПК: B23K 20/12

Мітки: деталі, опора, тертям, підшипникова, також, металевій, зварюванням, здійснення, закупорювання, спосіб, отвору, стрижень

Формула / Реферат:

1. Спосіб закупорювання зварюванням тертям отвору (2) в металевій деталі (1), який взагалі виконано на осі (5), причому за відсутності доступу до отвору (2) по осі (5) через наявність щонайменше однієї перешкоди (6) на осі (5), який полягає в тому, що на осі (4) розміщують металевий стрижень (3), обертають його  навколо осі (4) і вводять його у отвір (2) для приварювання його тертям, який відрізняється тим, що вісь (4) стрижня (3) нахиляють...

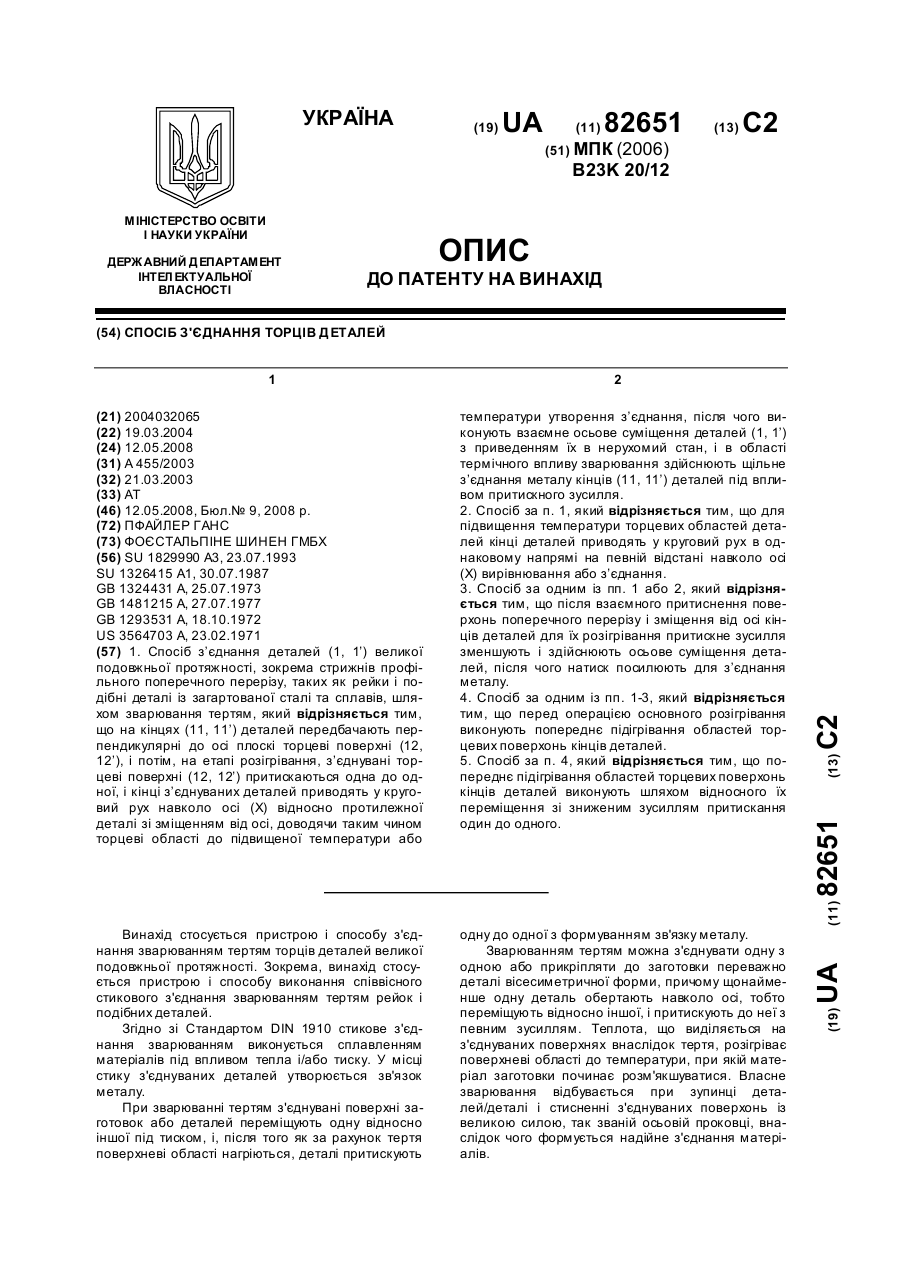

Номер патенту: 82651

Опубліковано: 12.05.2008

Автор: Пфайлер Ганс

МПК: B23K 20/12

Мітки: торців, з'єднання, спосіб, деталей

Формула / Реферат:

1. Спосіб з’єднання деталей (1, 1’) великої подовжньої протяжності, зокрема стрижнів профільного поперечного перерізу, таких як рейки і подібні деталі із загартованої сталі та сплавів, шляхом зварювання тертям, який відрізняється тим, що на кінцях (11, 11’) деталей передбачають перпендикулярні до осі плоскі торцеві поверхні (12, 12’), і потім, на етапі розігрівання, з’єднувані торцеві поверхні (12, 12’) притискаються одна до одної, і кінці...

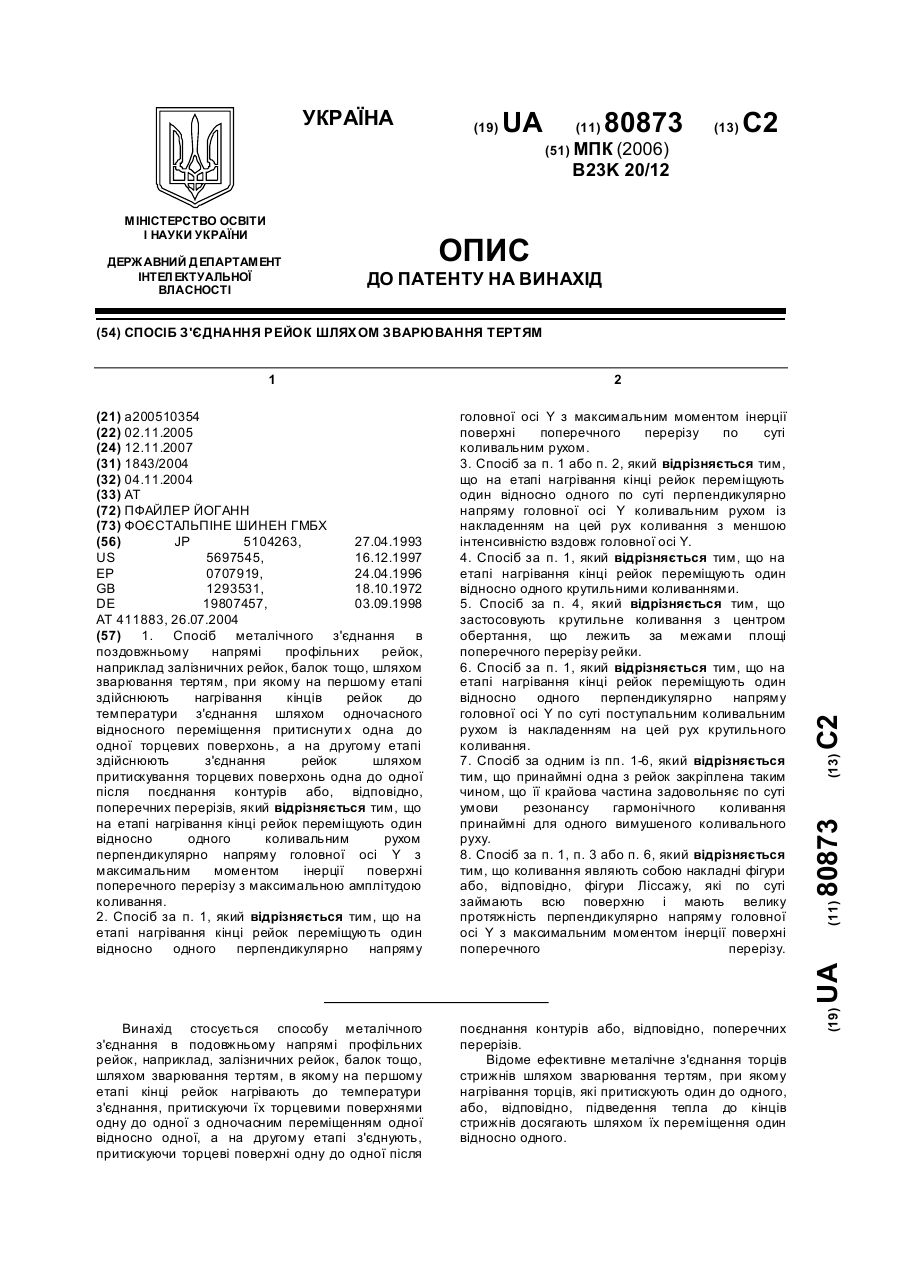

Номер патенту: 80873

Опубліковано: 12.11.2007

Автор: Пфайлер Йоганн

МПК: B23K 20/12

Мітки: шляхом, рейок, спосіб, зварювання, з'єднання, тертям

Формула / Реферат:

1. Спосіб металічного з'єднання в поздовжньому напрямі профільних рейок, наприклад залізничних рейок, балок тощо, шляхом зварювання тертям, при якому на першому етапі здійснюють нагрівання кінців рейок до температури з'єднання шляхом одночасного відносного переміщення притиснутих одна до одної торцевих поверхонь, а на другому етапі здійснюють з'єднання рейок шляхом притискування торцевих поверхонь одна до одної після поєднання контурів або,...

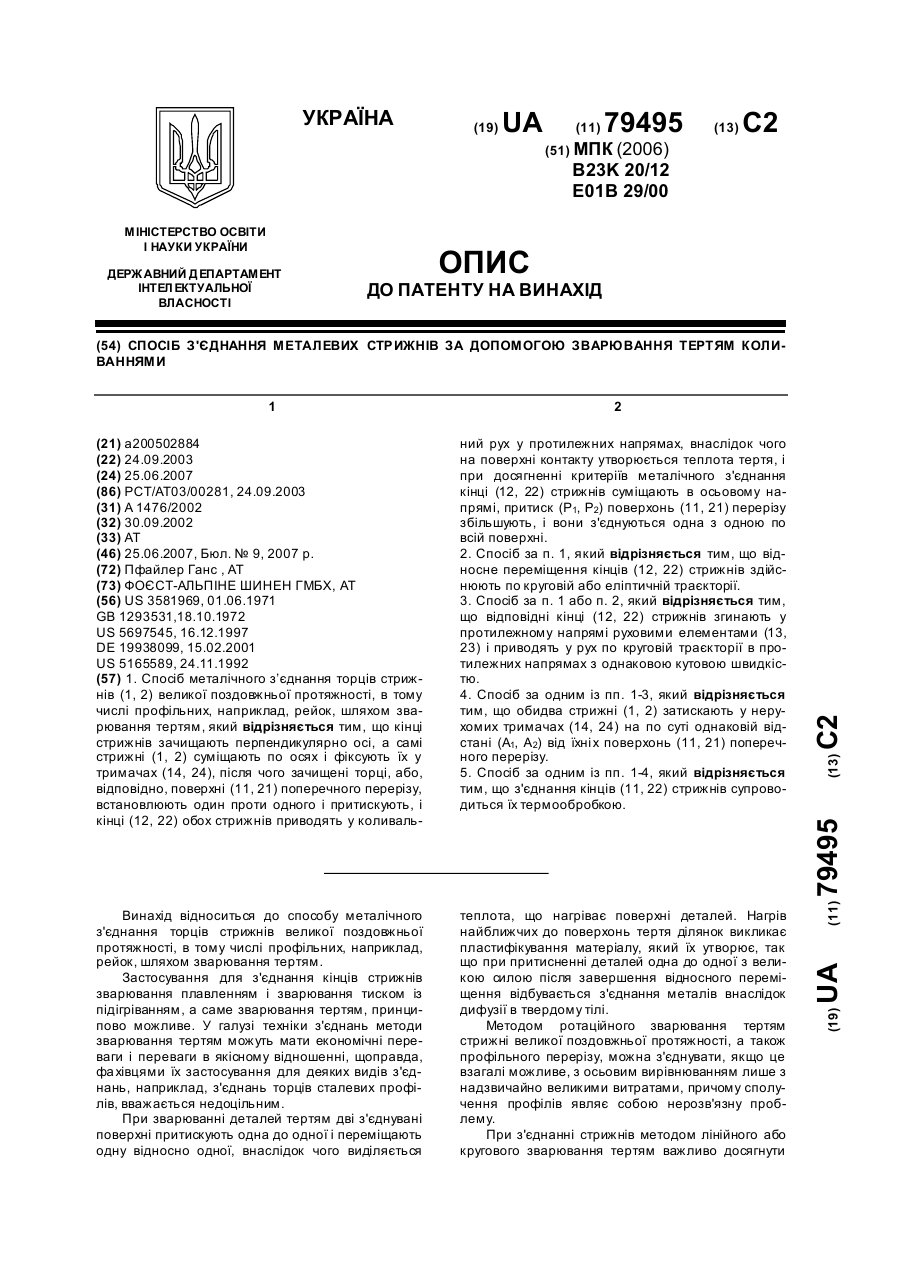

Номер патенту: 79495

Опубліковано: 25.06.2007

Автор: Пфайлер Ганс

МПК: B23K 20/12, E01B 29/00

Мітки: коливаннями, зварювання, металевих, з'єднання, тертям, спосіб, допомогою, стрижнів

Формула / Реферат:

1. Спосіб металічного з’єднання торців стрижнів (1, 2) великої поздовжньої протяжності, в тому числі профільних, наприклад, рейок, шляхом зварювання тертям, який відрізняється тим, що кінці стрижнів зачищають перпендикулярно осі, а самі стрижні (1, 2) суміщають по осях і фіксують їх у тримачах (14, 24), після чого зачищені торці, або, відповідно, поверхні (11, 21) поперечного перерізу, встановлюють один проти одного і притискують, і кінці...

Номер патенту: 46460

Опубліковано: 15.11.2004

Автори: Кучук-Яценко Сергій Іванович, Зяхор Ігор Васильович

МПК: B23K 20/12

Мітки: зварювання, реалізації, спосіб, тертям, машина

Формула / Реферат:

1. Спосіб зварювання тертям, при якому заготовки стискають осьовим зусиллям нагріву, одній із заготовок надають обертального переміщеннянавколо спільної осі, а після закінчення заданого часу нагрівання виконують відключення приводу обертання, примусове гальмування і проковку шляхом підвищення осьового зусилля до значення зусилля проковки, який відрізняється тим, що після відключення приводу обертання визначають момент тертя в зоні контакту,...

Номер патенту: 69459

Опубліковано: 15.09.2004

Автори: Іщенко Анатолій Якович, Патон Борис Євгенович, Лисак Василь Васильович, Лобанов Леонід Михайлович

МПК: B23K 20/12

Мітки: тертям, диском, спосіб, обертовим, пристрій, здійснення, зварювання

Формула / Реферат:

1. Спосіб зварювання тертям обертовим диском  зібраних в стик листових деталей за допомогою основного інструмента у вигляді диска, який обертають навколо його осі, перпендикулярної до площини торців крайок деталей, переміщують поступально в площині обертання вздовж стику зануреним в стик з розігрівом матеріалу кромок деталей до пластифікованого стану внаслідок роботи сил тертя і переміщенням його в зону позаду диска, та допоміжного...

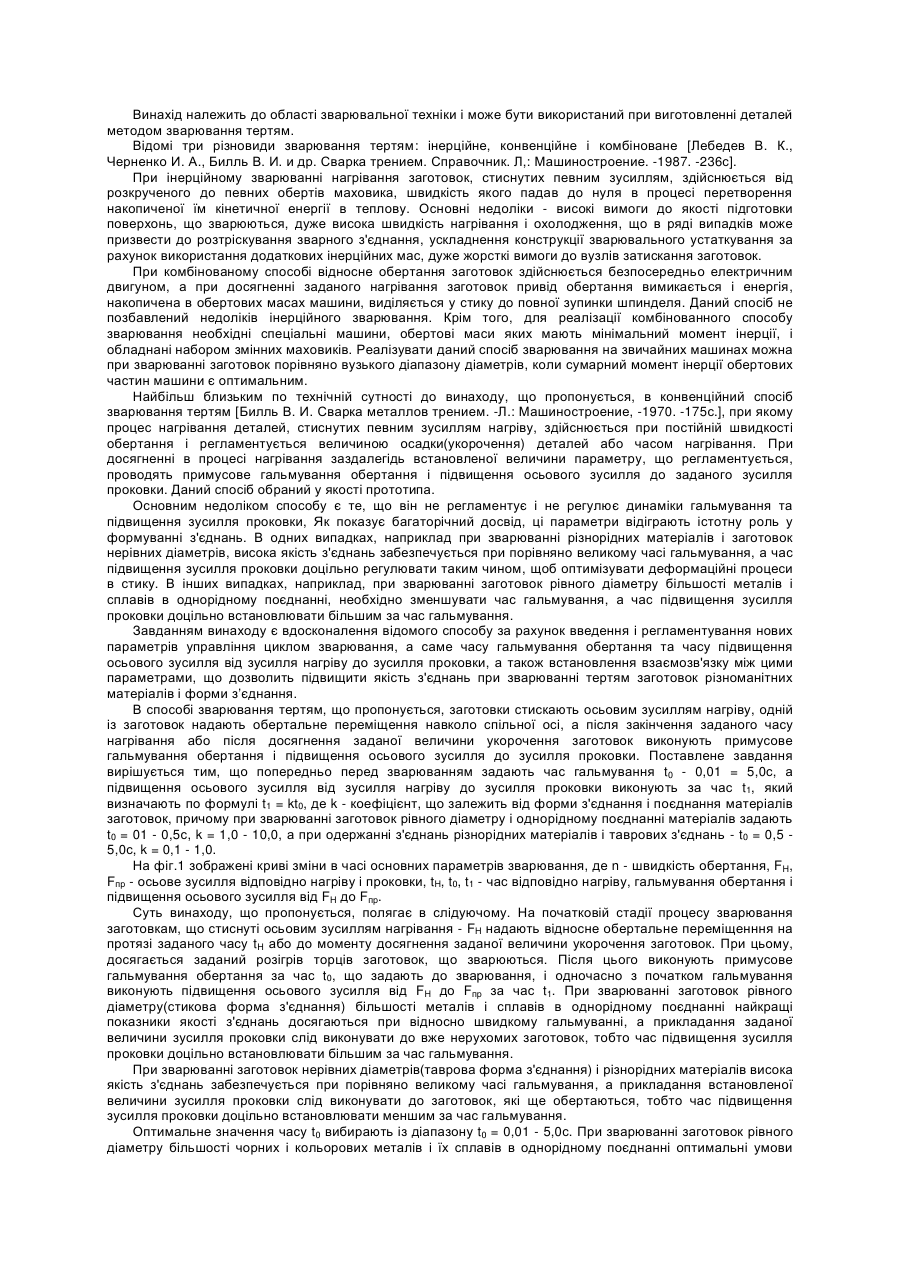

Номер патенту: 64789

Опубліковано: 15.03.2004

Автори: Буріка Вадим Володимирович, Кучук-Яценко Сергій Іванович, Зяхор Ігор Васильович

МПК: B23K 20/12

Мітки: тертям, спосіб, зварювання

Формула / Реферат:

Спосіб зварювання тертям, при якому заготовки стискають осьовим зусиллям, одній із заготовок надають обертального переміщення навколо спільної осі, а після закінчення заданого часу нагрівання або після досягнення заданої величини укорочення заготовок виконують примусове гальмування обертання і підвищення осьового зусилля до зусилля проковки, який відрізняється тим, що попередньо перед зварюванням задають час гальмування обертання t0, а...

Номер патенту: 61996

Опубліковано: 15.12.2003

Автори: Ніколас Едвард Девід, Хедман Томмі, Філдінг Петер Бернард, Андерссон Клаес-Йєран

МПК: B23K 20/12

Мітки: контейнер, виготовлення, спосіб, зберігання, оболонки, контейнера, оболонка

Формула / Реферат:

1. Спосіб виготовлення корозійно стійкої оболонки контейнера для радіоактивних матеріалів, при якому зварюють одна з одною за допомогою тертя щонайменше дві секції з міді або мідного сплаву.2. Спосіб за п. 1, який відрізняється тим, що  зварюють одна з одною за допомогою тертя всі секції оболонки.3. Спосіб за пп. 1 або 2, який відрізняється тим, що в оболонці передбачають отвір, виконаний з можливістю завантаження через нього...

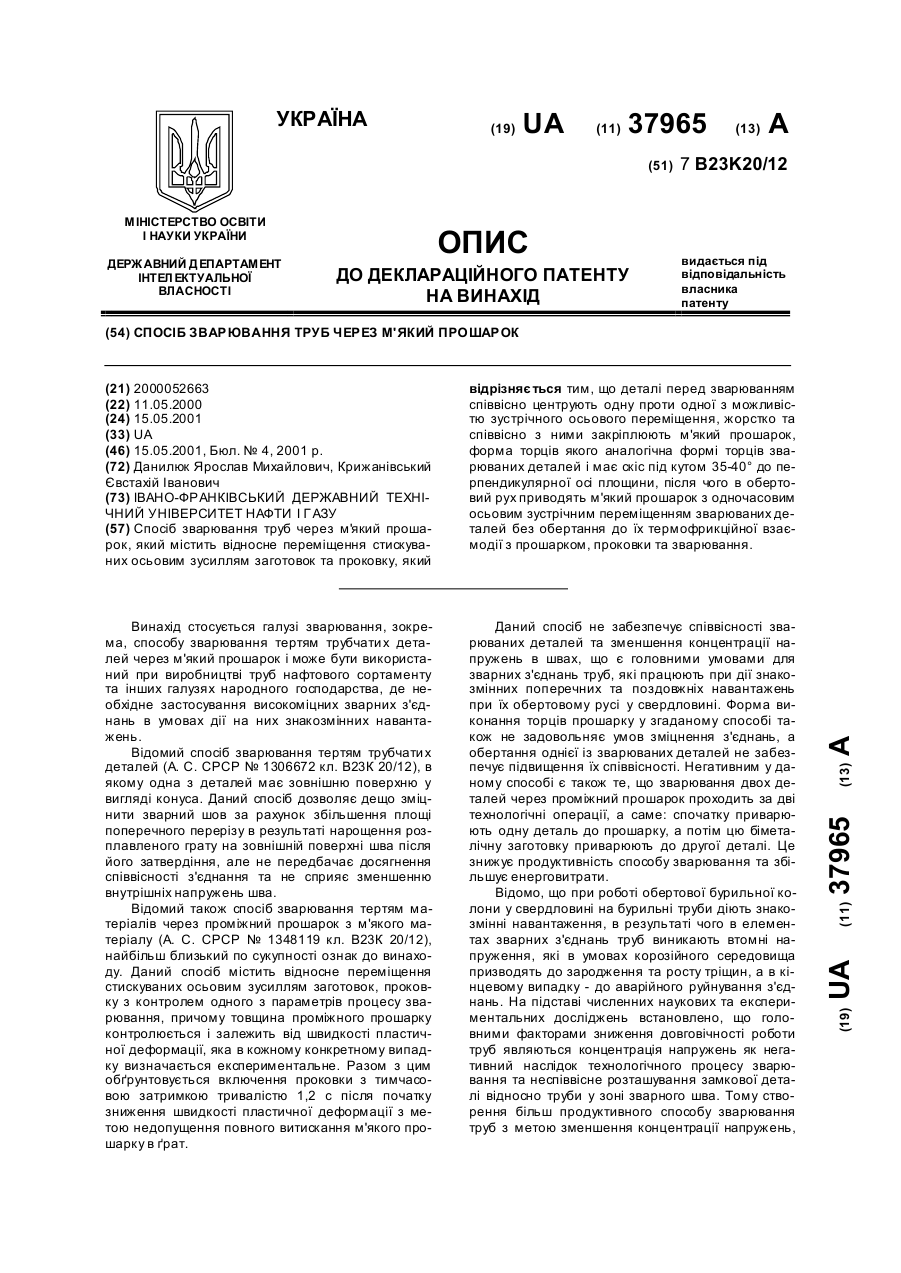

Номер патенту: 37965

Опубліковано: 15.05.2001

Автори: Крижанівський Євстахій Іванович, Данилюк Ярослав Михайлович

МПК: B23K 20/12

Мітки: спосіб, м'який, прошарок, зварювання, труб

Текст:

...площі контакту у зоні зварного шва та ефекту самоцентрування, а його збільшення призводить до витискування надлишкового грату на внутрішній та зовнішній поверхнях шва, чим утр уднює його знаття. На фіг. 1 представлена реалізація способу зварювання труб через м'який прошарок. Замкова деталь 4 та тіло тр уби 2 співвісно встановлюють між собою і нерухомо закріплюють у призмах гідропатронів 1 та 3 з можливістю їх з устрічного осьового...
