Здатна до зшивання композиція

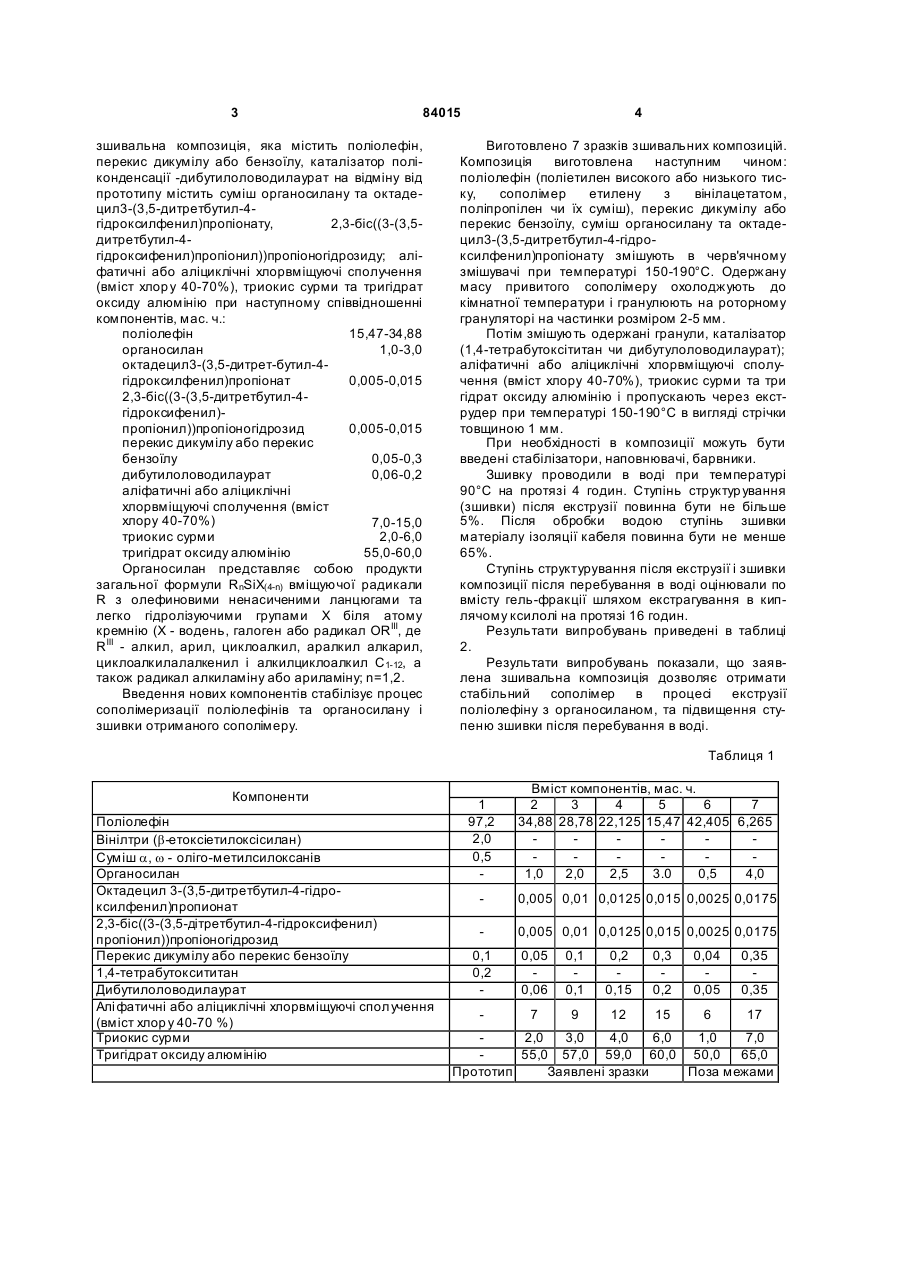

Здатна до зшивання композиція, що містить поліолефін, перекис дикумілу або бензоїлу, каталізатор поліконденсації, яка відрізняється тим, що містить суміш органосилану та октадецил-3(3,5-дитретбутил-4-гідроксилфеніл)пропіонату і C2 2 (19) 1 3 84015 зшивальна композиція, яка містить поліолефін, перекис дикумілу або бензоїлу, каталізатор поліконденсації -дибутилоловодилаурат на відміну від прототипу містить суміш органосилану та октадецил3-(3,5-дитретбутил-4гідроксилфенил)пропіонату, 2,3-біс((3-(3,5дитретбутил-4гідроксифенил)пропіонил))пропіоногідрозиду; аліфатичні або аліциклічні хлорвміщуючі сполучення (вміст хлор у 40-70%), триокис сурми та тригідрат оксиду алюмінію при наступному співвідношенні компонентів, мас. ч.: поліолефін 15,47-34,88 органосилан 1,0-3,0 октадецил3-(3,5-дитрет-бутил-4гідроксилфенил)пропіонат 0,005-0,015 2,3-біс((3-(3,5-дитретбутил-4гідроксифенил)пропіонил))пропіоногідрозид 0,005-0,015 перекис дикумілу або перекис бензоїлу 0,05-0,3 дибутилоловодилаурат 0,06-0,2 аліфатичні або аліциклічні хлорвміщуючі сполучення (вміст хлору 40-70%) 7,0-15,0 триокис сурми 2,0-6,0 тригідрат оксиду алюмінію 55,0-60,0 Органосилан представляє собою продукти загальної формули RnSiX(4-n) вміщуючої радикали R з олефиновими ненасиченими ланцюгами та легко гідролізуючими групами Х біля атому кремнію (X - водень, галоген або радикал ORIII, де RIII - алкил, арил, циклоалкил, аралкил алкарил, циклоалкилалалкенил і алкилциклоалкил С 1-12, а також радикал алкиламіну або ариламіну; n=1,2. Введення нових компонентів стабілізує процес сополімеризації поліолефінів та органосилану і зшивки отриманого сополімеру. 4 Виготовлено 7 зразків зшивальних композицій. Композиція виготовлена наступним чином: поліолефін (поліетилен високого або низького тиску, сополімер етилену з вінілацетатом, поліпропілен чи їх суміш), перекис дикумілу або перекис бензоїлу, суміш органосилану та октадецил3-(3,5-дитретбутил-4-гідроксилфенил)пропіонату змішують в черв'ячному змішувачі при температурі 150-190°С. Одержану масу привитого сополімеру охолоджують до кімнатної температури і гранулюють на роторному грануляторі на частинки розміром 2-5 мм. Потім змішують одержані гранули, каталізатор (1,4-тетрабутоксітитан чи дибутулоловодилаурат); аліфатичні або аліциклічні хлорвміщуючі сполучення (вміст хлору 40-70%), триокис сурми та три гідрат оксиду алюмінію і пропускають через екструдер при температурі 150-190°С в вигляді стрічки товщиною 1 мм. При необхідності в композиції можуть бути введені стабілізатори, наповнювачі, барвники. Зшивку проводили в воді при температурі 90°С на протязі 4 годин. Ступінь структур ування (зшивки) після екструзії повинна бути не більше 5%. Після обробки водою ступінь зшивки матеріалу ізоляції кабеля повинна бути не менше 65%. Ступінь структурування після екструзії і зшивки композиції після перебування в воді оцінювали по вмісту гель-фракції шляхом екстрагування в киплячому ксилолі на протязі 16 годин. Результати випробувань приведені в таблиці 2. Результати випробувань показали, що заявлена зшивальна композиція дозволяє отримати стабільний сополімер в процесі екструзії поліолефіну з органосиланом, та підвищення ступеню зшивки після перебування в воді. Таблиця 1 Компоненти Поліолефін Вінілтри (b-етоксіетилоксісилан) Суміш a, w - оліго-метилсилоксанів Органосилан Октадецил 3-(3,5-дитретбутил-4-гідроксилфенил)пропионат 2,3-біс((3-(3,5-дітретбутил-4-гідроксифенил) пропіонил))пропіоногідрозид Перекис дикумілу або перекис бензоїлу 1,4-тетрабутоксититан Дибутилоловодилаурат Алі фатичні або аліциклічні хлорвміщуючі сполучення (вміст хлор у 40-70 %) Триокис сурми Тригідрат оксиду алюмінію 1 97,2 2,0 0,5 Вміст компонентів, мас. ч. 2 3 4 5 6 7 34,88 28,78 22,125 15,47 42,405 6,265 1,0 2,0 2,5 3.0 0,5 4,0 0,005 0,01 0,0125 0,015 0,0025 0,0175 0,005 0,01 0,0125 0,015 0,0025 0,0175 0,1 0,2 0,05 0,06 0,1 0,1 0,2 0,15 0,3 0,2 0,04 0,05 0,35 0,35 7 9 12 15 6 17 2,0 3,0 4,0 6,0 1,0 7,0 55,0 57,0 59,0 60,0 50,0 65,0 Прототип Заявлені зразки Поза межами 5 84015 6 Таблиця 2 №№ композицій 1 2 3 4 5 6 7 Після екструзії 36 0 0 0 0 20 40 Комп’ютерна в ерстка Д. Шев ерун Вміст гель-фракції, % Після перебування в воді на протязі 4 годин 67 88 88 85 87 70 65 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
