Здатна до зшивання композиція

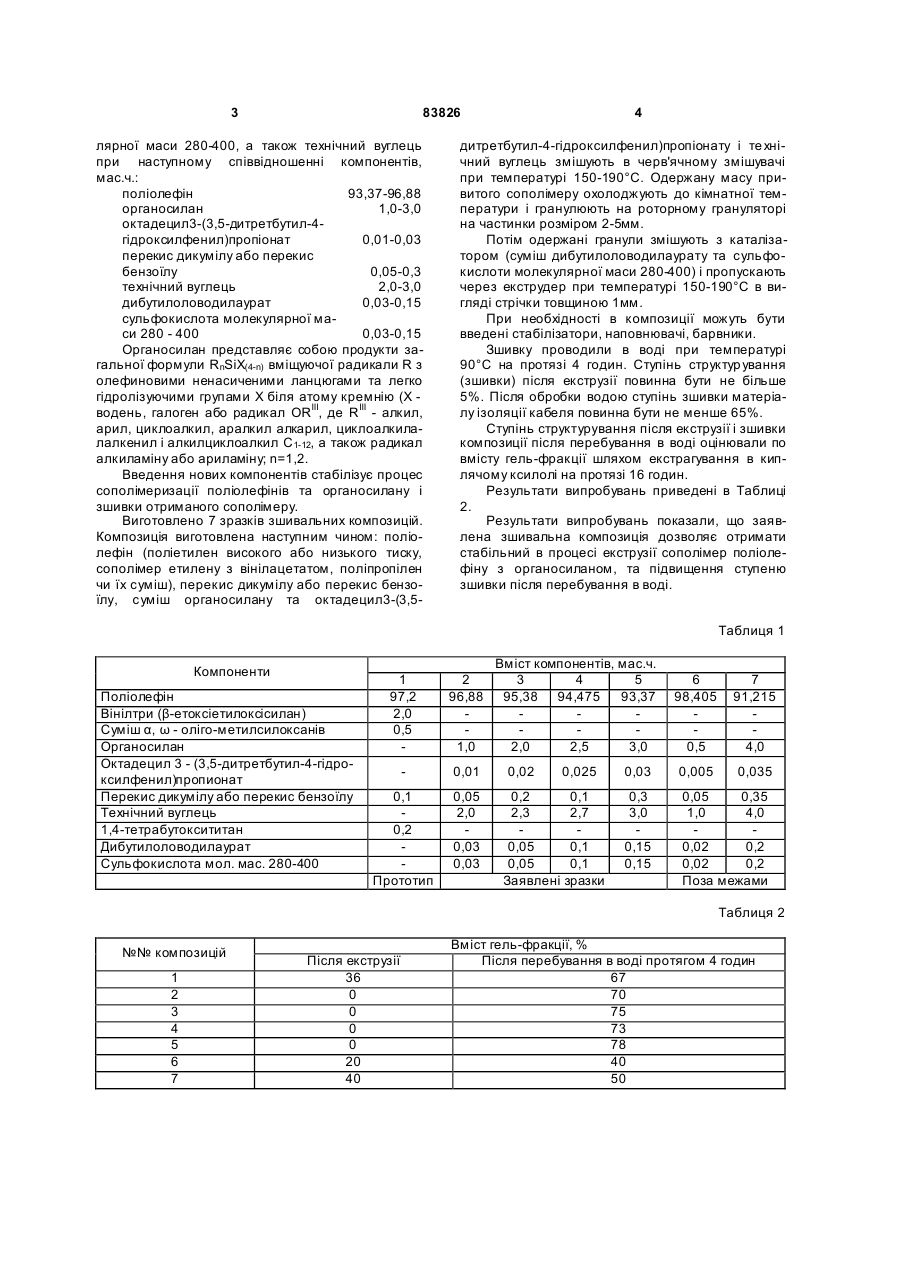

Здатна до зшивання композиція, що містить поліолефін, пероксид дикумілу або бензоїлу, яка відрізняє ться тим, що містить суміш органосилану та октадецил 3-(3,5-дитретбутил-4гідроксилфеніл)пропіонату, каталізатор поліконденсації - суміш дибутилоловодилаурату та сульфокислоти молекулярної маси 280-400, а також технічний вуглець при такому співвідношенні компонентів, мас.ч.: поліолефін 93,37-96,88 органосилан 1,0-3,0 октадецил 3-(3,5-дитретбутил-4гідроксилфеніл)пропіонат 0,01-0,03 пероксид дикумілу або бензоїлу 0,05-0,3 технічний вуглець 2,0-3,0 дибутилоловодилаурат 0,03-0,15 сульфокислота молекулярної маси 280-400 0,03-0,15. UA (21) a200510309 (22) 01.11.2005 (24) 26.08.2008 (46) 26.08.2008, Бюл.№ 16, 2008 р. (72) ВАСИЛЕЦЬ ЛЮДМИЛА ГРИГОРІВНА, UA, ЗОЛОТАРЬОВ ВОЛОДИ МИР МИ ХАЙЛОВИЧ, UA, КАРПУШЕНКО ВАСИЛЬ ПЕТРОВИЧ, UA, ГАНЬШИНА ЛЮДМИЛА ВАСИЛІВНА, UA, АНТОНЕЦЬ ЮРІЙ ПАН АСОВИЧ, UA, ЗОЛОТАРЬОВ ВОЛОДИМИР ВОЛОДИ МИРОВИЧ, U A (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО ЗАВОД "ПІВДЕНКАБЕЛЬ", U A (56) SU, 747865, A1, 15.07.1980 SU, 979424, A1, 07.12.1980 SU, 954405, A1, 30.08.1982 UA, 46614, C2, 15.05.2002 UA, 46616, C2, 15.05.2002 GB, 1286460, A, 23.08.1972 JP, 54077656, A, 21.06.1979 JP, 8073670, A, 19.03.1996 2 (19) 1 3 83826 лярної маси 280-400, а також технічний вуглець при наступному співвідношенні компонентів, мас.ч.: поліолефін 93,37-96,88 органосилан 1,0-3,0 октадецил3-(3,5-дитретбутил-4гідроксилфенил)пропіонат 0,01-0,03 перекис дикумілу або перекис бензоїлу 0,05-0,3 технічний вуглець 2,0-3,0 дибутилоловодилаурат 0,03-0,15 сульфокислота молекулярної маси 280 - 400 0,03-0,15 Органосилан представляє собою продукти загальної формули RnSiX(4-n) вміщуючої радикали R з олефиновими ненасиченими ланцюгами та легко гідролізуючими групами Χ біля атому кремнію (X водень, галоген або радикал ORІІІ, де RІІІ - алкил, арил, циклоалкил, аралкил алкарил, циклоалкилалалкенил і алкилциклоалкил С 1-12, а також радикал алкиламіну або ариламіну; n=1,2. Введення нових компонентів стабілізує процес сополімеризації поліолефінів та органосилану і зшивки отриманого сополімеру. Виготовлено 7 зразків зшивальних композицій. Композиція виготовлена наступним чином: поліолефін (поліетилен високого або низького тиску, сополімер етилену з вінілацетатом, поліпропілен чи їх суміш), перекис дикумілу або перекис бензоїлу, суміш органосилану та октадецил3-(3,5 4 дитретбутил-4-гідроксилфенил)пропіонату і те хнічний вуглець змішують в черв'ячному змішувачі при температурі 150-190°С. Одержану масу привитого сополімеру охолоджують до кімнатної температури і гранулюють на роторному грануляторі на частинки розміром 2-5мм. Потім одержані гранули змішують з каталізатором (суміш дибутилоловодилаурату та сульфокислоти молекулярної маси 280-400) і пропускають через екструдер при температурі 150-190°С в вигляді стрічки товщиною 1мм. При необхідності в композиції можуть бути введені стабілізатори, наповнювачі, барвники. Зшивку проводили в воді при температурі 90°С на протязі 4 годин. Ступінь структур ування (зшивки) після екструзії повинна бути не більше 5%. Після обробки водою ступінь зшивки матеріалу ізоляції кабеля повинна бути не менше 65%. Ступінь структурування після екструзії і зшивки композиції після перебування в воді оцінювали по вмісту гель-фракції шляхом екстрагування в киплячому ксилолі на протязі 16 годин. Результати випробувань приведені в Таблиці 2. Результати випробувань показали, що заявлена зшивальна композиція дозволяє отримати стабільний в процесі екструзії сополімер поліолефіну з органосиланом, та підвищення ступеню зшивки після перебування в воді. Таблиця 1 Компоненти Поліолефін Вінілтри (β-етоксіетилоксісилан) Суміш α, ω - оліго-метилсилоксанів Органосилан Октадецил 3 - (3,5-дитретбутил-4-гідроксилфенил)пропионат Перекис дикумілу або перекис бензоїлу Технічний вуглець 1,4-тетрабутоксититан Дибутилоловодилаурат Сульфокислота мол. мас. 280-400 1 97,2 2,0 0,5 2 96,88 1,0 0,01 0,1 0,2 Прототип 0,05 2,0 0,03 0,03 Вміст компонентів, мас.ч. 3 4 5 95,38 94,475 93,37 2,0 2,5 3,0 0,02 0,025 0,2 0,1 2,3 2,7 0,05 0,1 0,05 0,1 Заявлені зразки 6 98,405 0,5 7 91,215 4,0 0,03 0,005 0,035 0,3 3,0 0,15 0,15 0,05 0,35 1,0 4,0 0,02 0,2 0,02 0,2 Поза межами Таблиця 2 №№ композицій 1 2 3 4 5 6 7 Після екструзії 36 0 0 0 0 20 40 Вміст гель-фракції, % Після перебування в воді протягом 4 годин 67 70 75 73 78 40 50 5 Комп’ютерна в ерстка В. Клюкін 83826 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
