Пристрій для термічного вакуумного формування пластичних матеріалів

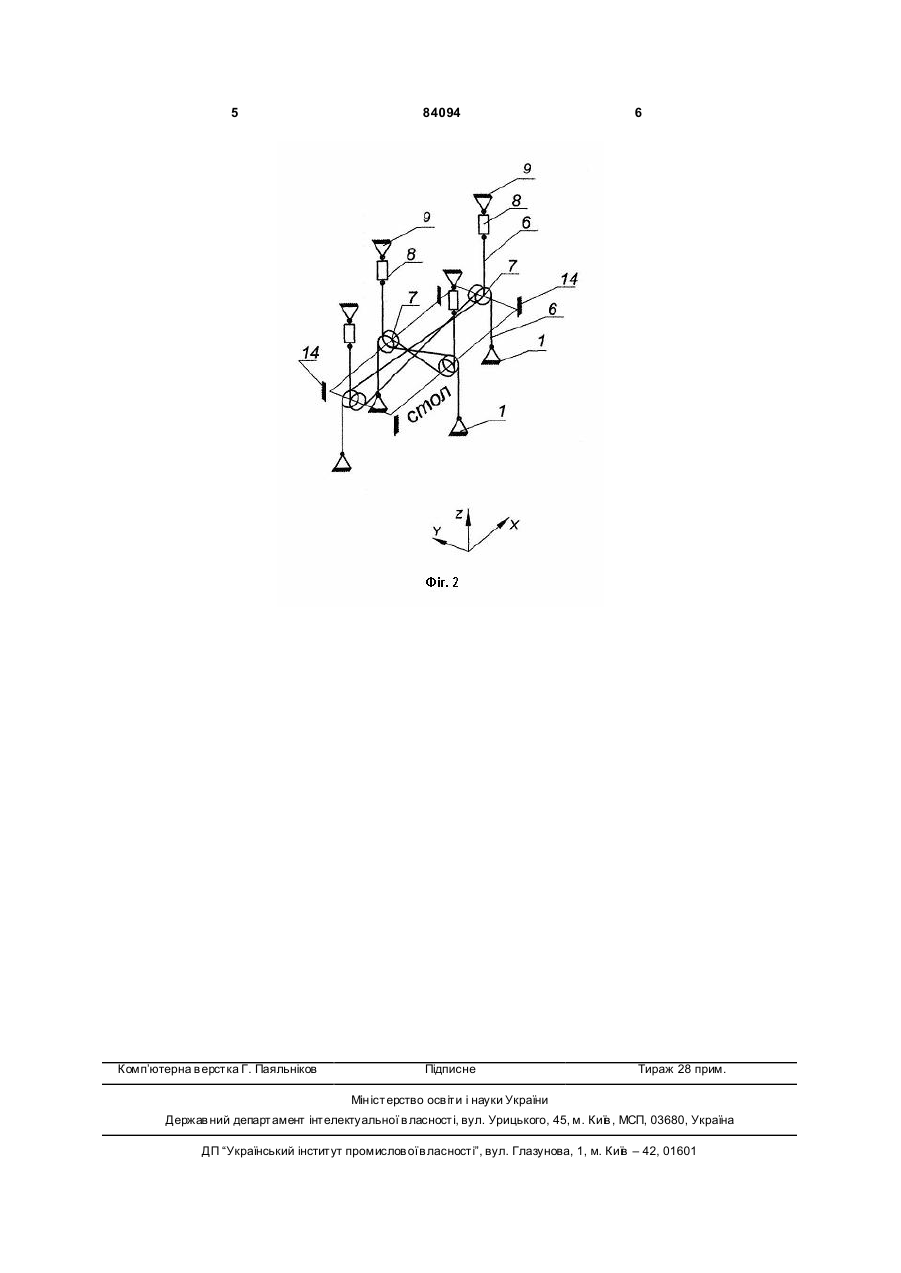

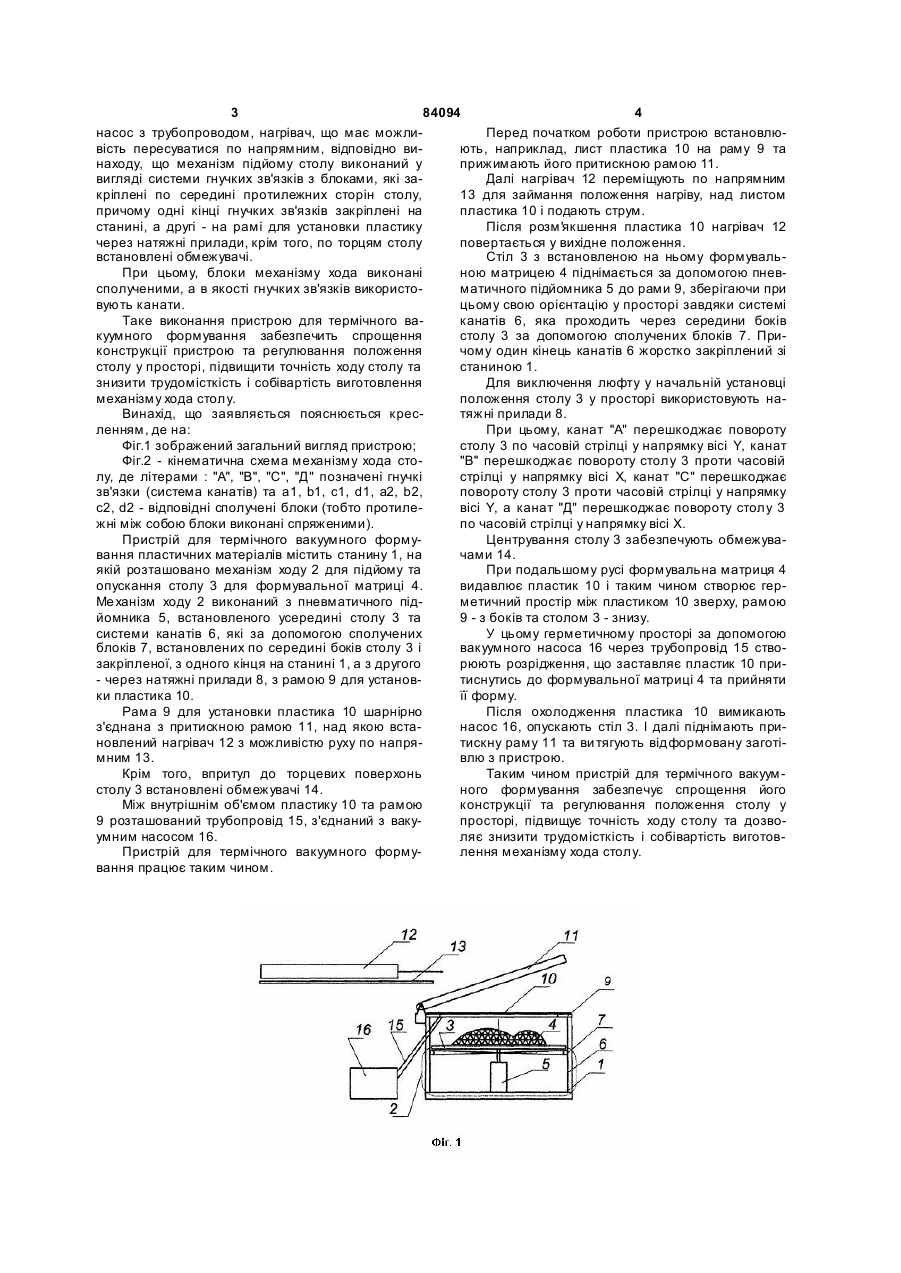

1. Пристрій для термічного вакуумного формування пластичних матеріалів, що містить станину, цілісний стіл для форми, механізм ходу столу, раму для установки пластику та притискну раму, вакуумний насос з трубопроводом, нагрівач, що має можливість пересуватися по напрямних, який відрізняє ться тим, що механізм ходу столу виконаний у вигляді пневматичного підйомника та системи гнучких зв'язків з блоками, які закріплені по середині протилежних сторін столу, причому одні кінці гнучких зв'язків закріплені на станині, а другі на рамі для установки пластику через натяжні прилади, крім того, по торцях столу встановлені обмежувачі, а протилежні між собою блоки механізму ходу виконані спряженими. 2. Пристрій для термічного вакуумного формування за п. 1, який відрізняється тим, що гнучкі зв'язки виконані у вигляді канатів. Винахід відноситься до машинобудування, а саме до пристроїв та машин вакуумного формування пластичних матеріалів при високих температурах. Відома вакуум формувальна машина для формування тривимірних виробів з рівними поверхнями, що містить станину, цільний стіл, механізм ходу столу, раму для установки пластику та притискну раму, вакуумний насос з трубопроводом, нагрівач, що має можливість пересуватися по напрямним [див. пат. СІЛА №5 958 470 від 28.09.1999 p., МПК В29С 51/10]. Причому, механізм ходу цільного столу для форми містить гідравлічні циліндри, що розташовані посередині столу відносно його подовжньої вісі і служать для підйому та опускання столу по довгомірним напрямним, котрі виконані на станіни по дві з кожного боку. Недоліками такої формувальної машини є ускладнення механізму ходу столу для форми, а саме, по-перше, виготовлення довгомірних напрямних потребує високотехнологічного та прецизійного їх обробляння для витримування дуже точних геометричних параметрів напрямних, що збільшує трудомісткість та собівартість машини, по-друге, наявність по дві довгомірних напрямних з кожного боку столу ускладнює регулювання положення столу у просторі та знижується точність його ходу, за рахунок чого з'являються зазори між формувальною матрицею та пластичним матеріалом, що знижує якість відформованого виробу. Крім того, для формування виробів з більшими лінійними розмірами , необхідно збільшити довжину усіх напрямних, що ускладнює вузли та механізми пов'язані з ними та приводить до ускладнення всієї формувальної машини та значно знижує точність ходу столу. В основу винаходу поставлена задача створити пристрій для термічного вакуумного формування пластичних матеріалів, щоб забезпечити підвищення точності ходу столу, спростити конструкцію пристрою та регулювання його положення у просторі, знизити трудомісткість і собівартість виготовлення механізму хода столу. Поставлена задача вирішується тим, що пристрій для термічного вакуумного формування пластичних матеріалів, що містить станину, цілісний стіл для форми, механізм хода столу, раму для установки пластику та притискну раму, вакуумний (19) UA (11) 84094 (13) C2 (21) a200705435 (22) 18.05.2007 (24) 10.09.2008 (46) 10.09.2008, Бюл.№ 17, 2008 р. (72) ПЕЩЕРІН АНДРІЙ ЄВГЕНОВИЧ, UA, ПЕЩЕРІН ЄВГЕН ІВАНОВИЧ, UA, ЮШТІН ОЛЕКСІЙ МИКОЛАЙОВИЧ, U A (73) ПЕЩЕРІН АНДРІЙ ЄВГЕНОВИЧ, UA, ПЕЩЕРІН ЄВГЕН ІВАНОВИЧ, UA, ЮШТІН ОЛЕКСІЙ МИКОЛАЙОВИЧ, U A (56) US 5958470, 6 B29C 51/10, B29C 51/42, 28.09.1999 UA 44114 A, 7 B29C 51/10, B29C 51/20, 15.01.2002 SU 818883, 2 B29C 17/04, 07.04.1981 SU 1171351, 4 B29C 51/36, 07.08.1985 SU 1698083 A1, 5 B29C 51/10, 15.12.1991 SU 1685738 A1, 5 B29C 51/10, 23.10.1991 RU 12997 U1, 7 B29C 51/10, 20.03.2000 GB 827845, B29D, 10.02.1960 US 6113382, 7 B29C 33/26, 05.09.2000 3 84094 4 насос з трубопроводом, нагрівач, що має можлиПеред початком роботи пристрою встановлювість пересуватися по напрямним, відповідно виють, наприклад, лист пластика 10 на раму 9 та находу, що механізм підйому столу виконаний у прижимають його притискною рамою 11. вигляді системи гнучких зв'язків з блоками, які заДалі нагрівач 12 переміщують по напрямним кріплені по середині протилежних сторін столу, 13 для займання положення нагріву, над листом причому одні кінці гнучких зв'язків закріплені на пластика 10 і подають струм. станині, а другі - на рамі для установки пластику Після розм'якшення пластика 10 нагрівач 12 через натяжні прилади, крім того, по торцям столу повертається у вихідне положення. встановлені обмежувачі. Стіл 3 з встановленою на ньому формувальПри цьому, блоки механізму хода виконані ною матрицею 4 піднімається за допомогою пневсполученими, а в якості гнучких зв'язків використоматичного підйомника 5 до рами 9, зберігаючи при вують канати. цьому свою орієнтацію у просторі завдяки системі Таке виконання пристрою для термічного ваканатів 6, яка проходить через середини боків куумного формування забезпечить спрощення столу 3 за допомогою сполучених блоків 7. Приконструкції пристрою та регулювання положення чому один кінець канатів 6 жорстко закріплений зі столу у просторі, підвищити точність ходу столу та станиною 1. знизити трудомісткість і собівартість виготовлення Для виключення люфту у начальній установці механізму хода столу. положення столу 3 у просторі використовують наВинахід, що заявляється пояснюється крестяжні прилади 8. ленням, де на: При цьому, канат "А" перешкоджає повороту Фіг.1 зображений загальний вигляд пристрою; столу 3 по часовій стрілці у напрямку вісі Y, канат Фіг.2 - кінематична схема механізму хода сто"В" перешкоджає повороту столу 3 проти часовій лу, де літерами : "А", "В", "С", "Д" позначені гнучкі стрілці у напрямку вісі X, канат "С" перешкоджає зв'язки (система канатів) та a1, b1, c1, d1, a2, b2, повороту столу 3 проти часовій стрілці у напрямку с2, d2 - відповідні сполучені блоки (тобто протилевісі Y, а канат "Д" перешкоджає повороту столу 3 жні між собою блоки виконані спряженими). по часовій стрілці у напрямку вісі X. Пристрій для термічного вакуумного формуЦентрування столу 3 забезпечують обмежувавання пластичних матеріалів містить станину 1, на чами 14. якій розташовано механізм ходу 2 для підйому та При подальшому русі формувальна матриця 4 опускання столу 3 для формувальної матриці 4. видавлює пластик 10 і таким чином створює герМе ханізм ходу 2 виконаний з пневматичного підметичний простір між пластиком 10 зверху, рамою йомника 5, встановленого усередині столу 3 та 9 - з боків та столом 3 - знизу. системи канатів 6, які за допомогою сполучених У цьому герметичному просторі за допомогою блоків 7, встановлених по середині боків столу 3 і вакуумного насоса 16 через трубопровід 15 ствозакріпленої, з одного кінця на станині 1, а з другого рюють розрідження, що заставляє пластик 10 при- через натяжні прилади 8, з рамою 9 для установтиснутись до формувальної матриці 4 та прийняти ки пластика 10. її форму. Рама 9 для установки пластика 10 шарнірно Після охолодження пластика 10 вимикають з'єднана з притискною рамою 11, над якою встанасос 16, опускають стіл 3. І далі піднімають приновлений нагрівач 12 з можливістю руху по напрятискну раму 11 та ви тягують відформовану заготімним 13. влю з пристрою. Крім того, впритул до торцевих поверхонь Таким чином пристрій для термічного вакуумстолу 3 встановлені обмежувачі 14. ного формування забезпечує спрощення його Між внутрішнім об'ємом пластику 10 та рамою конструкції та регулювання положення столу у 9 розташований трубопровід 15, з'єднаний з вакупросторі, підвищує точність ходу столу та дозвоумним насосом 16. ляє знизити трудомісткість і собівартість виготовПристрій для термічного вакуумного формулення механізму хода столу. вання працює таким чином. 5 Комп’ютерна в ерстка Г. Паяльніков 84094 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
