Розкаточний верстат

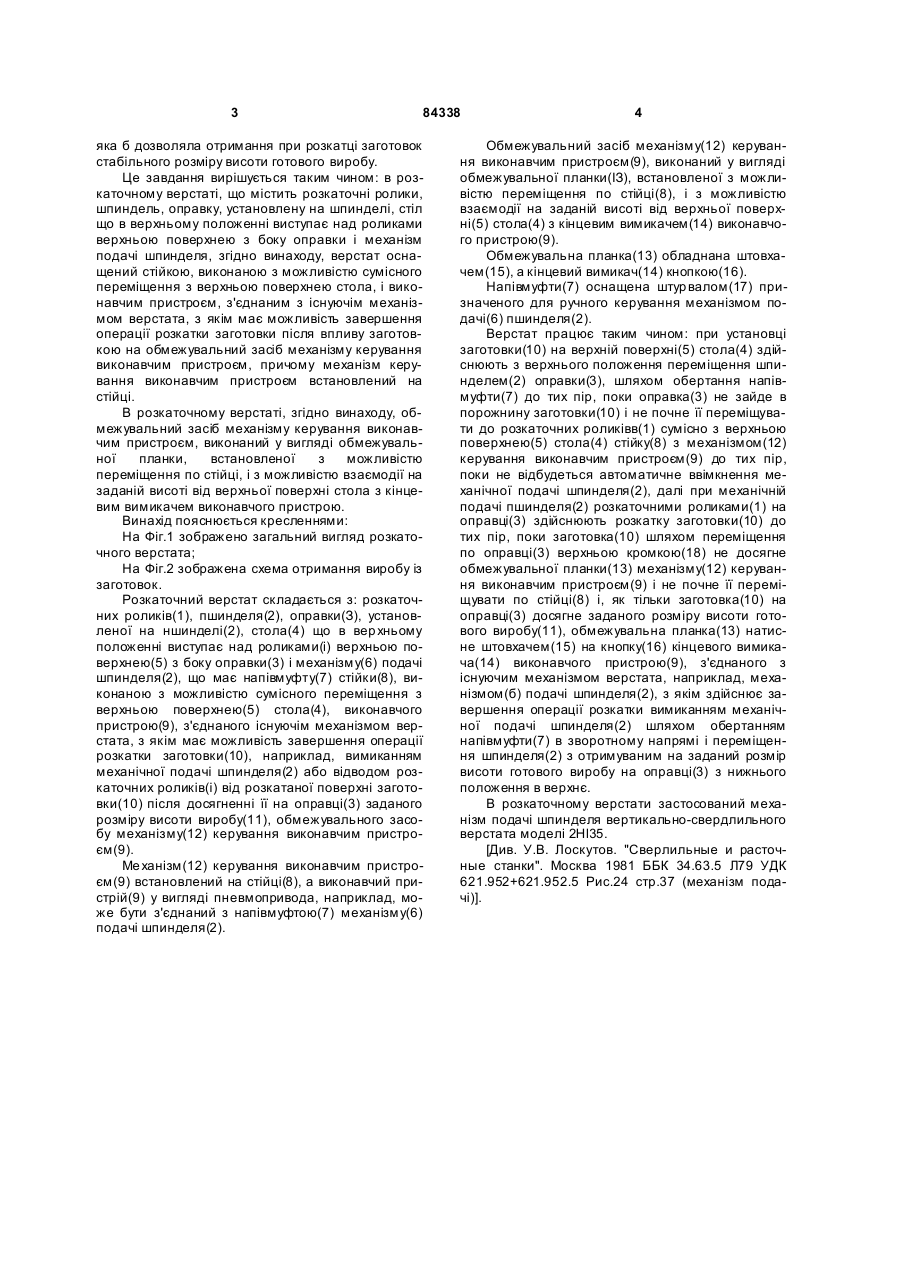

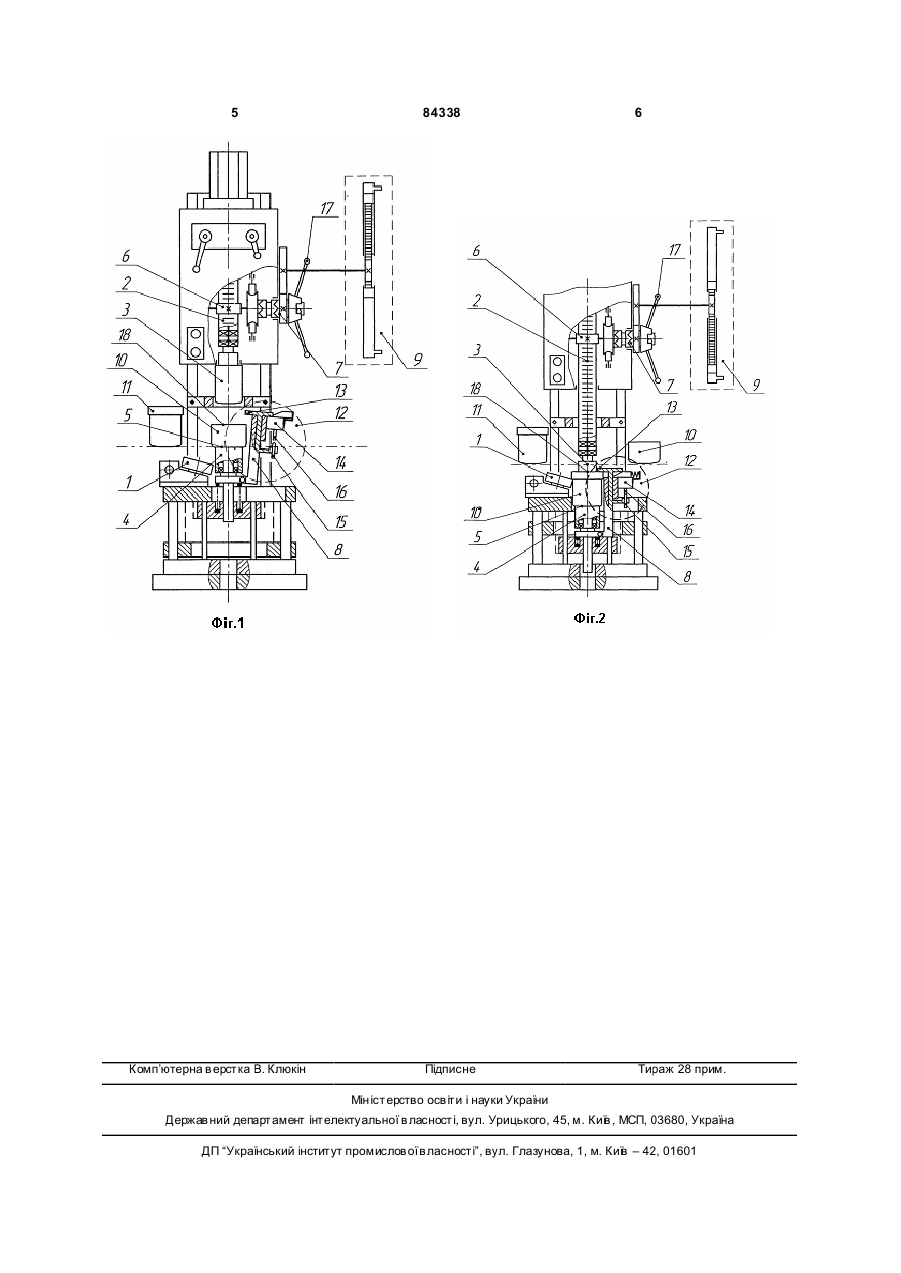

1. Розкаточний верстат, що містить розкаточні ролики, шпиндель, оправку, установлену на шпинделі, стіл, що в верхньому положенні виступає над роликами верхньою поверхнею з боку оправки, і механізм подачі шпинделя, який відрізняється 3 84338 яка б дозволяла отримання при розкатці заготовок стабільного розміру висоти готового виробу. Це завдання вирішується таким чином: в розкаточному верстаті, що містить розкаточні ролики, шпиндель, оправку, установлену на шпинделі, стіл що в верхньому положенні виступає над роликами верхньою поверхнею з боку оправки і механізм подачі шпинделя, згідно винаходу, верстат оснащений стійкою, виконаною з можливістю сумісного переміщення з верхньою поверхнею стола, і виконавчим пристроєм, з'єднаним з існуючім механізмом верстата, з якім має можливість завершення операції розкатки заготовки після впливу заготовкою на обмежувальний засіб механізму керування виконавчим пристроєм, причому механізм керування виконавчим пристроєм встановлений на стійці. В розкаточному верстаті, згідно винаходу, обмежувальний засіб механізму керування виконавчим пристроєм, виконаний у вигляді обмежувальної планки, встановленої з можливістю переміщення по стійці, і з можливістю взаємодії на заданій висоті від верхньої поверхні стола з кінцевим вимикачем виконавчого пристрою. Винахід пояснюється кресленнями: На Фіг.1 зображено загальний вигляд розкаточного верстата; На Фіг.2 зображена схема отримання виробу із заготовок. Розкаточний верстат складається з: розкаточних роликів(1), пшинделя(2), оправки(З), установленої на ншинделі(2), стола(4) що в вер хньому положенні виступає над роликами(і) верхньою поверхнею(5) з боку оправки(3) і механізму(6) подачі шпинделя(2), що має напівмуфту(7) стійки(8), виконаною з можливістю сумісного переміщення з верхньою поверхнею(5) стола(4), виконавчого пристрою(9), з'єднаного існуючім механізмом верстата, з якім має можливість завершення операції розкатки заготовки(10), наприклад, вимиканням механічної подачі шпинделя(2) або відводом розкаточних роликів(і) від розкатаної поверхні заготовки(10) після досягненні її на оправці(3) заданого розміру висоти виробу(11), обмежувального засобу механізму(12) керування виконавчим пристроєм(9). Ме ханізм(12) керування виконавчим пристроєм(9) встановлений на стійці(8), а виконавчий пристрій(9) у вигляді пневмопривода, наприклад, може бути з'єднаний з напівмуфтою(7) механізму(6) подачі шпинделя(2). 4 Обмежувальний засіб механізму(12) керування виконавчим пристроєм(9), виконаний у вигляді обмежувальної планки(ІЗ), встановленої з можливістю переміщення по стійці(8), і з можливістю взаємодії на заданій висоті від верхньої поверхні(5) стола(4) з кінцевим вимикачем(14) виконавчого пристрою(9). Обмежувальна планка(13) обладнана штовхачем(15), а кінцевий вимикач(14) кнопкою(16). Напівмуфти(7) оснащена штур валом(17) призначеного для ручного керування механізмом подачі(6) пшинделя(2). Верстат працює таким чином: при установці заготовки(10) на верхній поверхні(5) стола(4) здійснюють з верхнього положення переміщення шпинделем(2) оправки(3), шляхом обертання напівмуфти(7) до тих пір, поки оправка(3) не зайде в порожнину заготовки(10) і не почне її переміщувати до розкаточних роликівв(1) сумісно з верхньою поверхнею(5) стола(4) стійку(8) з механізмом(12) керування виконавчим пристроєм(9) до тих пір, поки не відбудеться автоматичне ввімкнення механічної подачі шпинделя(2), далі при механічній подачі пшинделя(2) розкаточними роликами(1) на оправці(3) здійснюють розкатку заготовки(10) до тих пір, поки заготовка(10) шляхом переміщення по оправці(3) верхньою кромкою(18) не досягне обмежувальної планки(13) механізму(12) керування виконавчим пристроєм(9) і не почне її переміщувати по стійці(8) і, як тільки заготовка(10) на оправці(3) досягне заданого розміру висоти готового виробу(11), обмежувальна планка(13) натисне штовхачем(15) на кнопку(16) кінцевого вимикача(14) виконавчого пристрою(9), з'єднаного з існуючим механізмом верстата, наприклад, механізмом(б) подачі шпинделя(2), з якім здійснює завершення операції розкатки вимиканням механічної подачі шпинделя(2) шляхом обертанням напівмуфти(7) в зворотному напрямі і переміщення шпинделя(2) з отримуваним на заданий розмір висоти готового виробу на оправці(3) з нижнього положення в верхнє. В розкаточному верстати застосований механізм подачі шпинделя вертикально-свердлильного верстата моделі 2Hl35. [Див. У.В. Лоскутов. "Сверлильные и расточные станки". Москва 1981 ББК 34.63.5 Л79 УДК 621.952+621.952.5 Рис.24 стр.37 (механізм подачі)]. 5 Комп’ютерна в ерстка В. Клюкін 84338 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
