Привід механізму накатування полотна круглов’язальної машини

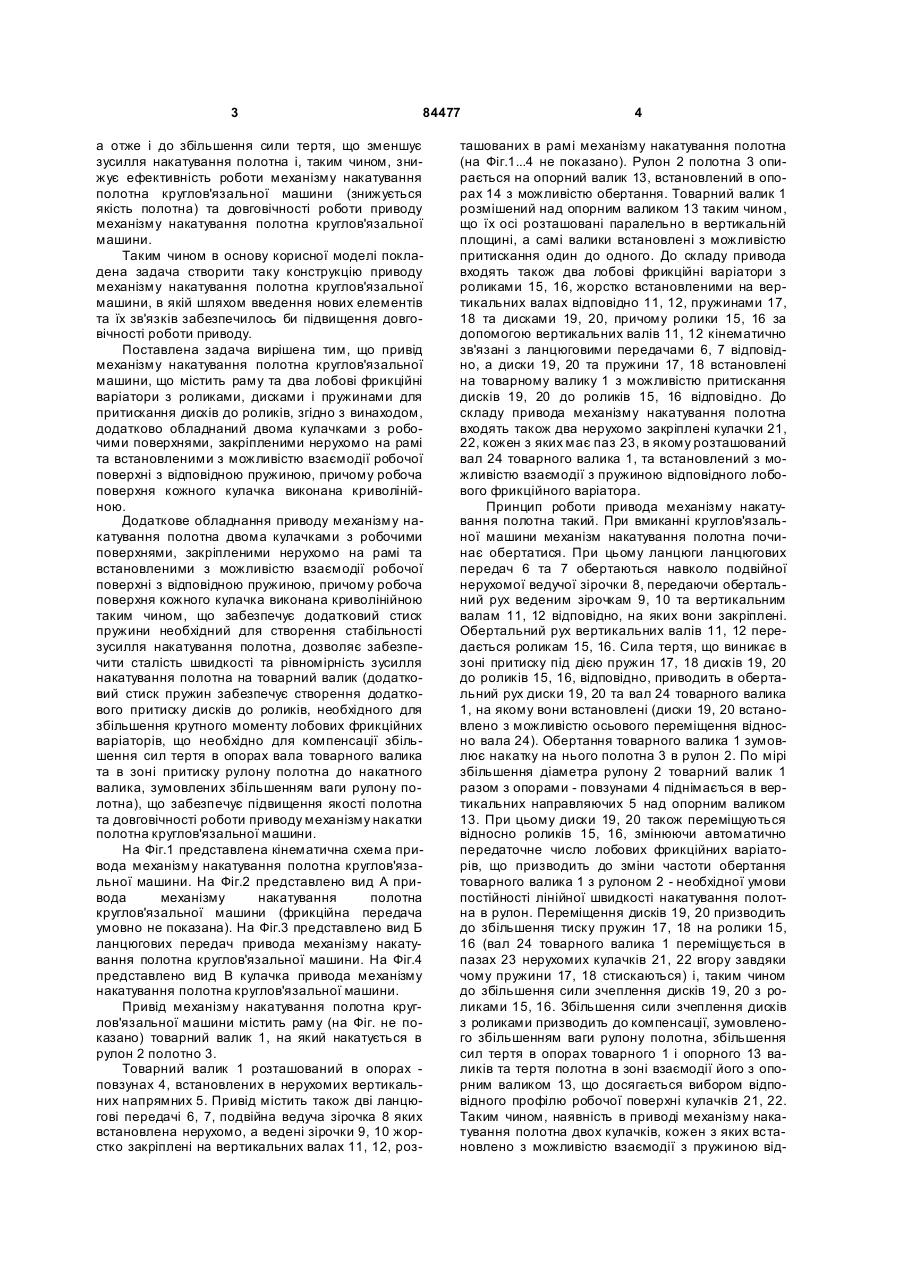

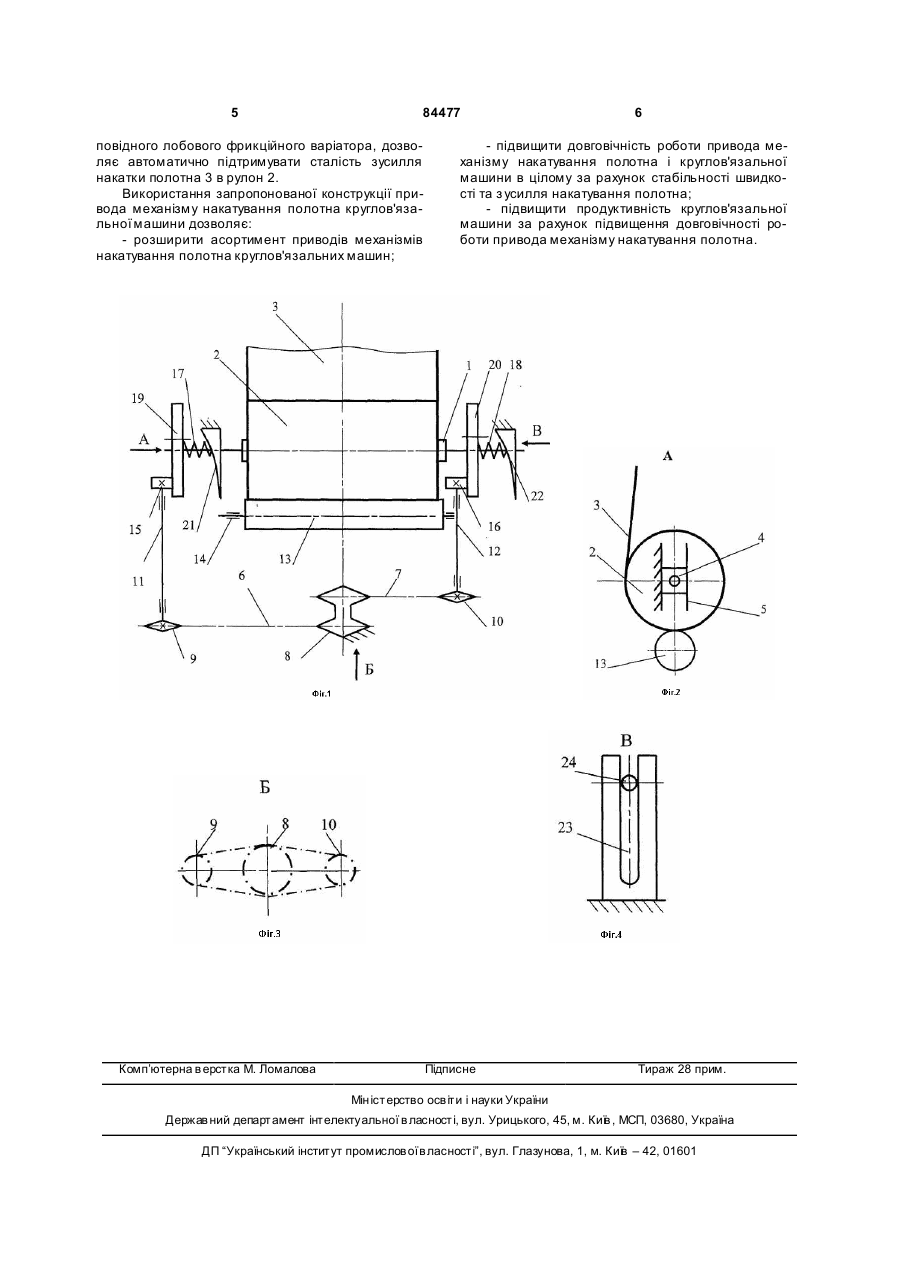

Привід механізму накатування полотна круглов'язальної машини, що містить раму, товарний валик, розташований в опорах-повзунах, встановлених в нерухомих вертикальних напрямних, та два лобові фрикційні варіатори з роликами, дисками і пружинами для притискання дисків до роликів, який відрізняється тим, що додатково обладнаний двома кулачками з робочими поверхнями, закріпленими нерухомо на рамі та встановленими з можливістю взаємодії робочої поверхні з відповідною пружиною, причому робоча поверхня кожного кулачка виконана криволінійною. (19) (21) a200613911 (22) 27.12.2006 (24) 27.10.2008 (46) 27.10.2008, Бюл.№ 20, 2008 р. (72) ПІПА БОРИС ФЕДОРОВИЧ, UA, ОЛІЙНИК ОЛЕНА ЮРІЇВН А, U A, ПАВЛЕНКО ГЕОРГІЙ ІВАНОВИЧ, UA (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ, UA (56) UA 14097, 15.05.2006 UA 16534, 15.08.2006 SU 359322, 21.11.1972 SU 536264, 25.11.1976 SU 690097, 05.10.1979 SU 1758107, 30.08.1992 SU 1772247, 30.10.1992 3 84477 а отже і до збільшення сили тертя, що зменшує зусилля накатування полотна і, таким чином, знижує ефективність роботи механізму накатування полотна круглов'язальної машини (знижується якість полотна) та довговічності роботи приводу механізму накатування полотна круглов'язальної машини. Таким чином в основу корисної моделі покладена задача створити таку конструкцію приводу механізму накатування полотна круглов'язальної машини, в якій шляхом введення нових елементів та їх зв'язків забезпечилось би підвищення довговічності роботи приводу. Поставлена задача вирішена тим, що привід механізму накатування полотна круглов'язальної машини, що містить раму та два лобові фрикційні варіатори з роликами, дисками і пружинами для притискання дисків до роликів, згідно з винаходом, додатково обладнаний двома кулачками з робочими поверхнями, закріпленими нерухомо на рамі та встановленими з можливістю взаємодії робочої поверхні з відповідною пружиною, причому робоча поверхня кожного кулачка виконана криволінійною. Додаткове обладнання приводу механізму накатування полотна двома кулачками з робочими поверхнями, закріпленими нерухомо на рамі та встановленими з можливістю взаємодії робочої поверхні з відповідною пружиною, причому робоча поверхня кожного кулачка виконана криволінійною таким чином, що забезпечує додатковий стиск пружини необхідний для створення стабільності зусилля накатування полотна, дозволяє забезпечити сталість швидкості та рівномірність зусилля накатування полотна на товарний валик (додатковий стиск пружин забезпечує створення додаткового притиску дисків до роликів, необхідного для збільшення крутного моменту лобових фрикційних варіаторів, що необхідно для компенсації збільшення сил тертя в опорах вала товарного валика та в зоні притиску рулону полотна до накатного валика, зумовлених збільшенням ваги рулону полотна), що забезпечує підвищення якості полотна та довговічності роботи приводу механізму накатки полотна круглов'язальної машини. На Фіг.1 представлена кінематична схема привода механізму накатування полотна круглов'язальної машини. На Фіг.2 представлено вид А привода механізму накатування полотна круглов'язальної машини (фрикційна передача умовно не показана). На Фіг.3 представлено вид Б ланцюгових передач привода механізму накатування полотна круглов'язальної машини. На Фіг.4 представлено вид В кулачка привода механізму накатування полотна круглов'язальної машини. Привід механізму накатування полотна круглов'язальної машини містить раму (на Фіг. не показано) товарний валик 1, на який накатується в рулон 2 полотно 3. Товарний валик 1 розташований в опорах повзунах 4, встановлених в нерухомих вертикальних напрямних 5. Привід містить також дві ланцюгові передачі 6, 7, подвійна ведуча зірочка 8 яких встановлена нерухомо, а ведені зірочки 9, 10 жорстко закріплені на вертикальних валах 11, 12, роз 4 ташованих в рамі механізму накатування полотна (на Фіг.1...4 не показано). Рулон 2 полотна 3 опирається на опорний валик 13, встановлений в опорах 14 з можливістю обертання. Товарний валик 1 розмішений над опорним валиком 13 таким чином, що їх осі розташовані паралельно в вертикальній площині, а самі валики встановлені з можливістю притискання один до одного. До складу привода входять також два лобові фрикційні варіатори з роликами 15, 16, жорстко встановленими на вертикальних валах відповідно 11, 12, пружинами 17, 18 та дисками 19, 20, причому ролики 15, 16 за допомогою вертикальних валів 11, 12 кінематично зв'язані з ланцюговими передачами 6, 7 відповідно, а диски 19, 20 та пружини 17, 18 встановлені на товарному валику 1 з можливістю притискання дисків 19, 20 до роликів15, 16 відповідно. До складу привода механізму накатування полотна входять також два нерухомо закріплені кулачки 21, 22, кожен з яких має паз 23, в якому розташований вал 24 товарного валика 1, та встановлений з можливістю взаємодії з пружиною відповідного лобового фрикційного варіатора. Принцип роботи привода механізму накатування полотна такий. При вмиканні круглов'язальної машини механізм накатування полотна починає обертатися. При цьому ланцюги ланцюгових передач 6 та 7 обертаються навколо подвійної нерухомої ведучої зірочки 8, передаючи обертальний рух веденим зірочкам 9, 10 та вертикальним валам 11, 12 відповідно, на яких вони закріплені. Обертальний рух вертикальних валів 11, 12 передається роликам 15, 16. Сила тертя, що виникає в зоні притиску під дією пружин 17, 18 дисків 19, 20 до роликів 15, 16, відповідно, приводить в обертальний рух диски 19, 20 та вал 24 товарного валика 1, на якому вони встановлені (диски 19, 20 встановлено з можливістю осьового переміщення відносно вала 24). Обертання товарного валика 1 зумовлює накатку на нього полотна 3 в рулон 2. По мірі збільшення діаметра рулону 2 товарний валик 1 разом з опорами - повзунами 4 піднімається в вертикальних направляючих 5 над опорним валиком 13. При цьому диски 19, 20 також переміщуються відносно роликів 15, 16, змінюючи автоматично передаточне число лобових фрикційних варіаторів, що призводить до зміни частоти обертання товарного валика 1 з рулоном 2 - необхідної умови постійності лінійної швидкості накатування полотна в рулон. Переміщення дисків 19, 20 призводить до збільшення тиску пружин 17, 18 на ролики 15, 16 (вал 24 товарного валика 1 переміщується в пазах 23 нерухомих кулачків 21, 22 вгору завдяки чому пружини 17, 18 стискаються) і, таким чином до збільшення сили зчеплення дисків 19, 20 з роликами 15, 16. Збільшення сили зчеплення дисків з роликами призводить до компенсації, зумовленого збільшенням ваги рулону полотна, збільшення сил тертя в опорах товарного 1 і опорного 13 валиків та тертя полотна в зоні взаємодії його з опорним валиком 13, що досягається вибором відповідного профілю робочої поверхні кулачків 21, 22. Таким чином, наявність в приводі механізму накатування полотна двох кулачків, кожен з яких встановлено з можливістю взаємодії з пружиною від 5 84477 повідного лобового фрикційного варіатора, дозволяє автоматично підтримувати сталість зусилля накатки полотна 3 в рулон 2. Використання запропонованої конструкції привода механізму накатування полотна круглов'язальної машини дозволяє: - розширити асортимент приводів механізмів накатування полотна круглов'язальних машин; Комп’ютерна в ерстка М. Ломалова 6 - підвищити довговічність роботи привода механізму накатування полотна і круглов'язальної машини в цілому за рахунок стабільності швидкості та з усилля накатування полотна; - підвищити продуктивність круглов'язальної машини за рахунок підвищення довговічності роботи привода механізму накатування полотна. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
