Висівний апарат

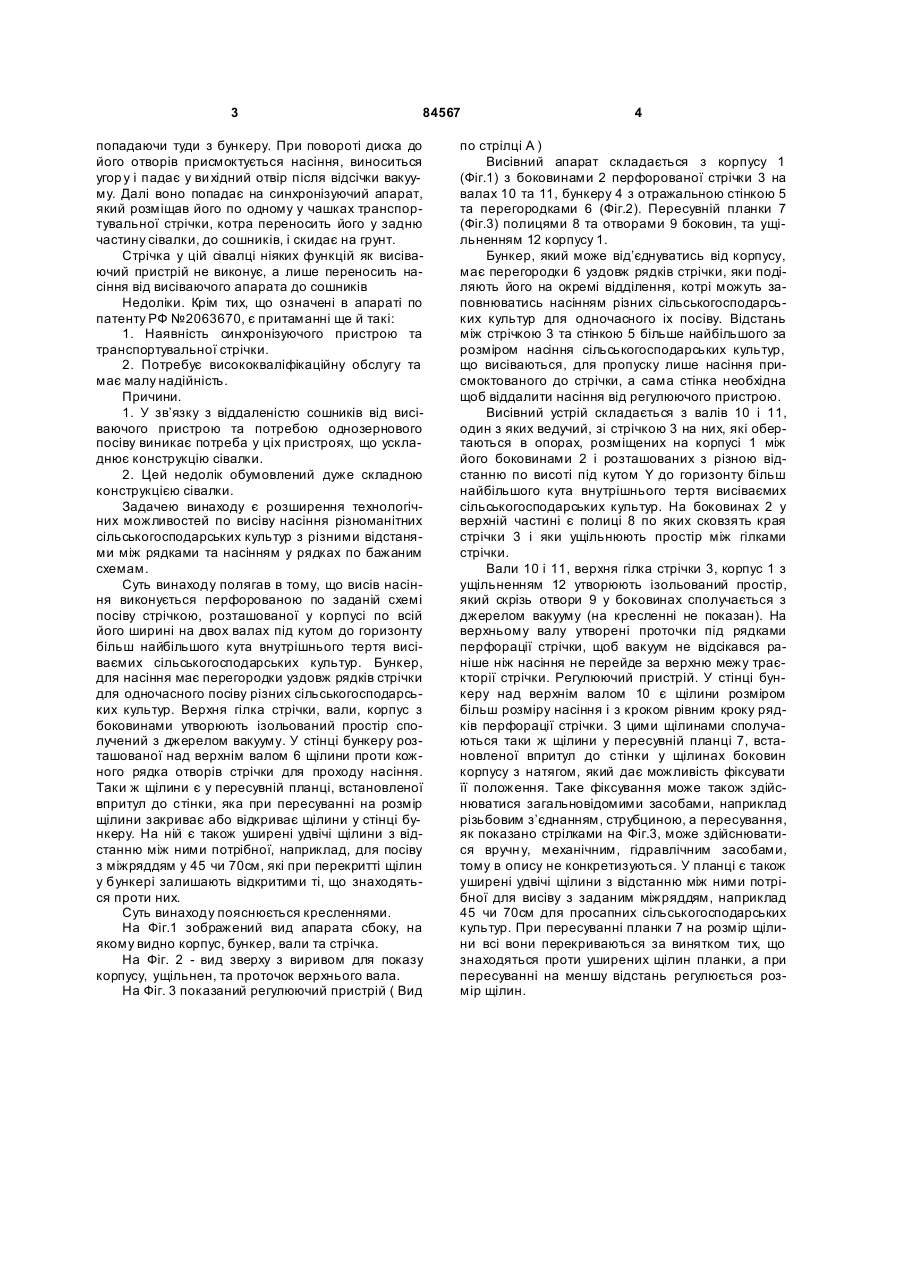

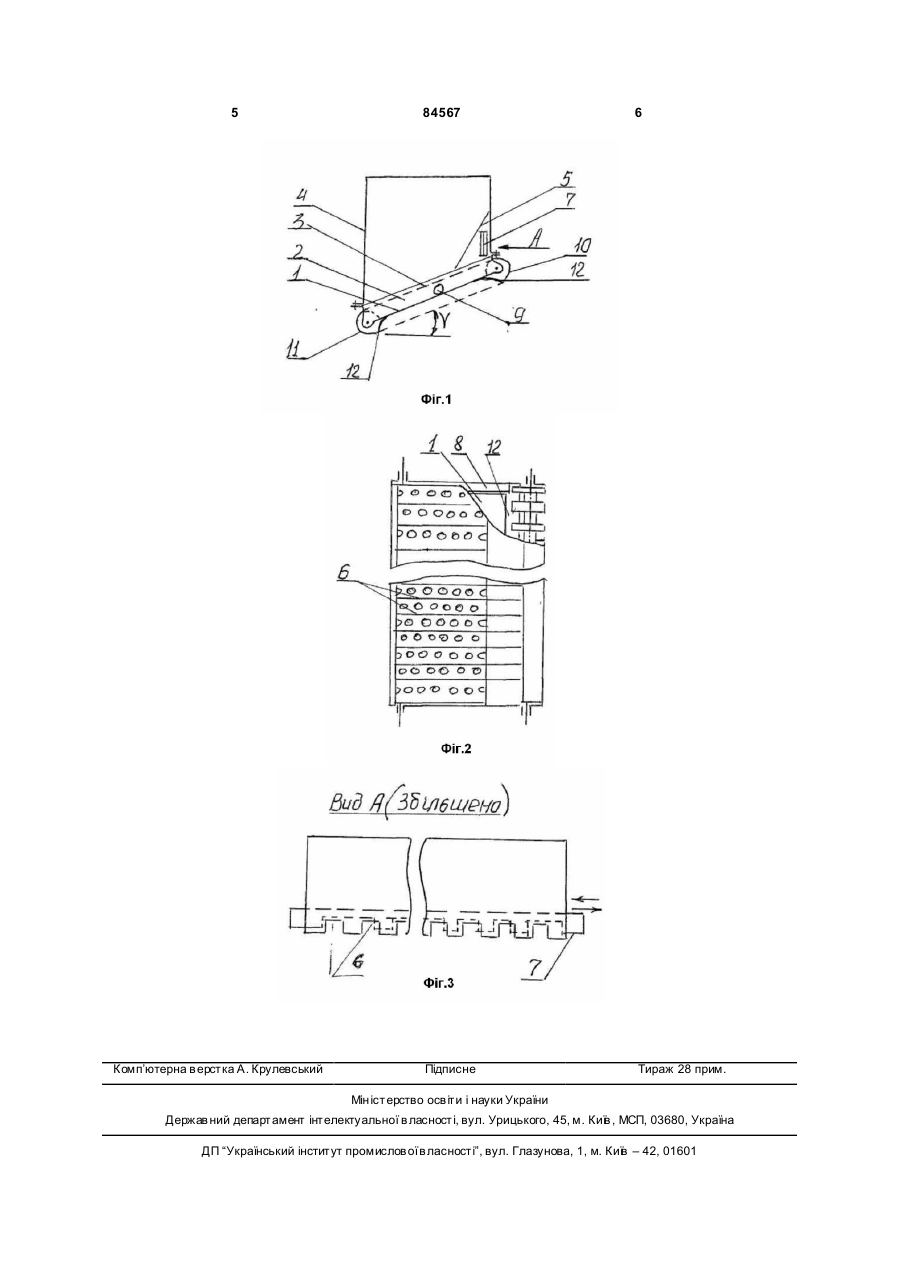

1. Висівний апарат, який містить корпус, боковини якого мають ущільнення, бункер, висівний та регулюючий пристрої, який відрізняється тим, що висівний пристрій має перфоровану по заданій схемі посіву стрічку, розташовану між боковинами корпусу по всій його ширині на веденому та ведучих валах, встановлених на різній висоті один відносно одного, під кутом, що перевищує найбільший кут внутрішнього тертя висівних C2 2 (19) 1 3 84567 попадаючи туди з бункеру. При повороті диска до його отворів присмоктується насіння, виноситься угор у і падає у ви хідний отвір після відсічки вакууму. Далі воно попадає на синхронізуючий апарат, який розміщав його по одному у чашках транспортувальної стрічки, котра переносить його у задню частину сівалки, до сошників, і скидає на грунт. Стрічка у цій сівалці ніяких функцій як висіваючий пристрій не виконує, а лише переносить насіння від висіваючого апарата до сошників Недоліки. Крім тих, що означені в апараті по патенту РФ №2063670, є притаманні ще й такі: 1. Наявність синхронізуючого пристрою та транспортувальної стрічки. 2. Потребує висококваліфікаційну обслугу та має малу надійність. Причини. 1. У зв’язку з віддаленістю сошників від висіваючого пристрою та потребою однозернового посіву виникає потреба у ціх пристроях, що ускладнює конструкцію сівалки. 2. Цей недолік обумовлений дуже складною конструкцією сівалки. Задачею винаходу є розширення технологічних можливостей по висіву насіння різноманітних сільськогосподарських культур з різними відстанями між рядками та насінням у рядках по бажаним схемам. Суть винаходу полягав в тому, що висів насіння виконується перфорованою по заданій схемі посіву стрічкою, розташованої у корпусі по всій його ширині на двох валах під кутом до горизонту більш найбільшого кута внутрішнього тертя висіваємих сільськогосподарських культур. Бункер, для насіння має перегородки уздовж рядків стрічки для одночасного посіву різних сільськогосподарських культур. Верхня гілка стрічки, вали, корпус з боковинами утворюють ізольований простір сполучений з джерелом вакууму. У стінці бункеру розташованої над верхнім валом 6 щілини проти кожного рядка отворів стрічки для проходу насіння. Таки ж щілини є у пересувній планці, встановленої впритул до стінки, яка при пересуванні на розмір щілини закриває або відкриває щілини у стінці бункеру. На ній є також уширені удвічі щілини з відстанню між ними потрібної, наприклад, для посіву з міжряддям у 45 чи 70см, які при перекритті щілин у бункері залишають відкритими ті, що знаходяться проти них. Суть винаходу пояснюється кресленнями. На Фіг.1 зображений вид апарата сбоку, на якому видно корпус, бункер, вали та стрічка. На Фіг. 2 - вид зверху з виривом для показу корпусу, ущільнен, та проточок верхнього вала. На Фіг. 3 показаний регулюючий пристрій ( Вид 4 по стрілці А ) Висівний апарат складається з корпусу 1 (Фіг.1) з боковинами 2 перфорованої стрічки 3 на валах 10 та 11, бункеру 4 з отражальною стінкою 5 та перегородками 6 (Фіг.2). Пересувній планки 7 (Фіг.3) полицями 8 та отворами 9 боковин, та ущільненням 12 корпусу 1. Бункер, який може від’єднуватись від корпусу, має перегородки 6 уздовж рядків стрічки, яки поділяють його на окремі відділення, котрі можуть заповнюватись насінням різних сільськогосподарських культур для одночасного іх посіву. Відстань між стрічкою 3 та стінкою 5 більше найбільшого за розміром насіння сільськогосподарських культур, що висіваються, для пропуску лише насіння присмоктованого до стрічки, а сама стінка необхідна щоб віддалити насіння від регулюючого пристрою. Висівний устрій складається з валів 10 і 11, один з яких ведучий, зі стрічкою 3 на них, які обертаються в опорах, розміщених на корпусі 1 між його боковинами 2 і розташованих з різною відстанню по висоті під кутом Y до горизонту більш найбільшого кута внутрішнього тертя висіваємих сільськогосподарських культур. На боковинах 2 у верхній частині є полиці 8 по яких сковзять края стрічки 3 і яки ущільнюють простір між гілками стрічки. Вали 10 і 11, верхня гілка стрічки 3, корпус 1 з ущільненням 12 утворюють ізольований простір, який скрізь отвори 9 у боковинах сполучається з джерелом вакууму (на кресленні не показан). На верхньому валу утворені проточки під рядками перфорації стрічки, щоб вакуум не відсікався раніше ніж насіння не перейде за верхню межу траєкторії стрічки. Регулюючий пристрій. У стінці бункеру над верхнім валом 10 є щілини розміром більш розміру насіння і з кроком рівним кроку рядків перфорації стрічки. З цими щілинами сполучаються таки ж щілини у пересувній планці 7, встановленої впритул до стінки у щілинах боковин корпусу з натягом, який дає можливість фіксувати її положення. Таке фіксування може також здійснюватися загальновідомими засобами, наприклад різьбовим з’єднанням, струбциною, а пересування, як показано стрілками на Фіг.3, може здійснюватися вручн у, механічним, гідравлічним засобами, тому в опису не конкретизуються. У планці є також уширені удвічі щілини з відстанню між ними потрібної для висіву з заданим міжряддям, наприклад 45 чи 70см для просапних сільськогосподарських культур. При пересуванні планки 7 на розмір щілини всі вони перекриваються за винятком тих, що знаходяться проти уширених щілин планки, а при пересуванні на меншу відстань регулюється розмір щілин. 5 Комп’ютерна в ерстка А. Крулевський 84567 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
