Труна (варіанти)

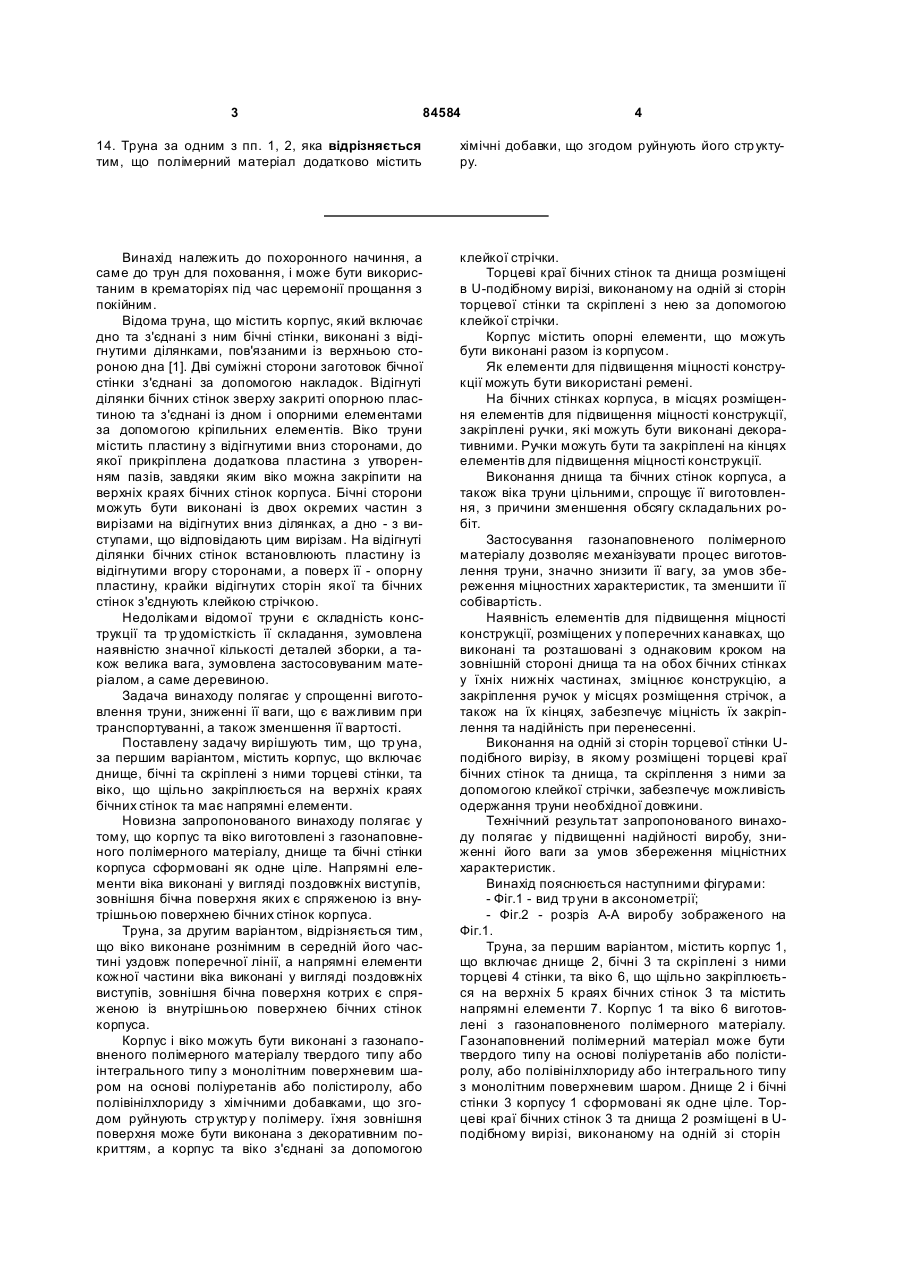

1. Труна, що містить корпус, що включає днище, бічні та скріплені з ними торцеві стінки, та віко, що щільно закріплюється на верхніх краях бічних стінок та має напрямні елементи, яка відрізняється тим, що корпус і віко виготовлені з газонаповненого полімерного матеріалу, днище та бічні стінки корпусу сформовані як одне ціле, при цьому на зовнішній стороні днища та на обох бічних стінках у їх нижніх частинах виконані розташовані з однаковим кроком поперечні канавки, в яких розміщені елементи для підвищення міцності конструкції, а напрямні елементи віка виконані у вигляді поздовжніх виступів, зовнішня бічна поверхня яких є спряженою із внутрішньою поверхнею бічних стінок корпусу. 2. Труна, що містить корпус, що включає днище, бічні та скріплені з ними торцеві стінки, та віко, що щільно закріплюється на верхніх краях бічних стінок та має напрямні елементи, яка відрізняється тим, що корпус і віко виготовлені з газонаповненого полімерного матеріалу, днище та бічні стінки корпусу сформовані як одне ціле, при цьому на 2 (19) 1 3 84584 4 14. Труна за одним з пп. 1, 2, яка відрізняється тим, що полімерний матеріал додатково містить хімічні добавки, що згодом руйнують його стр уктуру. Винахід належить до похоронного начиння, а саме до трун для поховання, і може бути використаним в крематоріях під час церемонії прощання з покійним. Відома труна, що містить корпус, який включає дно та з'єднані з ним бічні стінки, виконані з відігнутими ділянками, пов'язаними із верхньою стороною дна [1]. Дві суміжні сторони заготовок бічної стінки з'єднані за допомогою накладок. Відігнуті ділянки бічних стінок зверху закриті опорною пластиною та з'єднані із дном і опорними елементами за допомогою кріпильних елементів. Віко труни містить пластину з відігнутими вниз сторонами, до якої прикріплена додаткова пластина з утворенням пазів, завдяки яким віко можна закріпити на верхніх краях бічних стінок корпуса. Бічні сторони можуть бути виконані із двох окремих частин з вирізами на відігнутих вниз ділянках, а дно - з виступами, що відповідають цим вирізам. На відігнуті ділянки бічних стінок встановлюють пластину із відігнутими вгору сторонами, а поверх її - опорну пластину, крайки відігнутих сторін якої та бічних стінок з'єднують клейкою стрічкою. Недоліками відомої труни є складність конструкції та тр удомісткість її складання, зумовлена наявністю значної кількості деталей зборки, а також велика вага, зумовлена застосовуваним матеріалом, а саме деревиною. Задача винаходу полягає у спрощенні виготовлення труни, зниженні її ваги, що є важливим при транспортуванні, а також зменшення її вартості. Поставлену задачу вирішують тим, що тр уна, за першим варіантом, містить корпус, що включає днище, бічні та скріплені з ними торцеві стінки, та віко, що щільно закріплюється на верхніх краях бічних стінок та має напрямні елементи. Новизна запропонованого винаходу полягає у тому, що корпус та віко виготовлені з газонаповненого полімерного матеріалу, днище та бічні стінки корпуса сформовані як одне ціле. Напрямні елементи віка виконані у вигляді поздовжніх виступів, зовнішня бічна поверхня яких є спряженою із внутрішньою поверхнею бічних стінок корпуса. Труна, за другим варіантом, відрізняється тим, що віко виконане рознімним в середній його частині уздовж поперечної лінії, а напрямні елементи кожної частини віка виконані у вигляді поздовжніх виступів, зовнішня бічна поверхня котрих є спряженою із внутрішньою поверхнею бічних стінок корпуса. Корпус і віко можуть бути виконані з газонаповненого полімерного матеріалу твердого типу або інтегрального типу з монолітним поверхневим шаром на основі поліуретанів або полістиролу, або полівінілхлориду з хімічними добавками, що згодом руйнують стр уктур у полімеру. їхня зовнішня поверхня може бути виконана з декоративним покриттям, а корпус та віко з'єднані за допомогою клейкої стрічки. Торцеві краї бічних стінок та днища розміщені в U-подібному вирізі, виконаному на одній зі сторін торцевої стінки та скріплені з нею за допомогою клейкої стрічки. Корпус містить опорні елементи, що можуть бути виконані разом із корпусом. Як елементи для підвищення міцності конструкції можуть бути використані ремені. На бічних стінках корпуса, в місцях розміщення елементів для підвищення міцності конструкції, закріплені ручки, які можуть бути виконані декоративними. Ручки можуть бути та закріплені на кінцях елементів для підвищення міцності конструкції. Виконання днища та бічних стінок корпуса, а також віка труни цільними, спрощує її виготовлення, з причини зменшення обсягу складальних робіт. Застосування газонаповненого полімерного матеріалу дозволяє механізувати процес виготовлення труни, значно знизити її вагу, за умов збереження міцностних характеристик, та зменшити її собівартість. Наявність елементів для підвищення міцності конструкції, розміщених у поперечних канавках, що виконані та розташовані з однаковим кроком на зовнішній стороні днища та на обох бічних стінках у їхніх нижніх частинах, зміцнює конструкцію, а закріплення ручок у місцях розміщення стрічок, а також на їх кінцях, забезпечує міцність їх закріплення та надійність при перенесенні. Виконання на одній зі сторін торцевої стінки Uподібного вирізу, в якому розміщені торцеві краї бічних стінок та днища, та скріплення з ними за допомогою клейкої стрічки, забезпечує можливість одержання труни необхідної довжини. Технічний результат запропонованого винаходу полягає у підвищенні надійності виробу, зниженні його ваги за умов збереження міцністних характеристик. Винахід пояснюється наступними фігурами: - Фіг.1 - вид труни в аксонометрії; - Фіг.2 - розріз A-A виробу зображеного на Фіг.1. Труна, за першим варіантом, містить корпус 1, що включає днище 2, бічні 3 та скріплені з ними торцеві 4 стінки, та віко 6, що щільно закріплюється на верхніх 5 краях бічних стінок 3 та містить напрямні елементи 7. Корпус 1 та віко 6 виготовлені з газонаповненого полімерного матеріалу. Газонаповнений полімерний матеріал може бути твердого типу на основі поліуретанів або полістиролу, або полівінілхлориду або інтегрального типу з монолітним поверхневим шаром. Днище 2 і бічні стінки 3 корпусу 1 сформовані як одне ціле. Торцеві краї бічних стінок 3 та днища 2 розміщені в Uподібному вирізі, виконаному на одній зі сторін 5 84584 торцевої стінки 4 та скріплені з нею за допомогою клейкої стрічки. На зовнішньому боці днища 2 та на обох бічних стінках 3 у їх нижніх частинах виконані розташовані з однаковим кроком поперечні канавки 8 у яких розміщені елементи для підвищення міцності конструкції 9. Як елементи для підвищення міцності конструкції 9 можуть бути використані ремені. Напрямні елементи 7 віка 6 виконані у вигляді поздовжніх виступів, зовнішня бічна поверхня яких є спряженою із внутрішньою поверхнею бічних стінок корпусу. Труна, за др угим варіантом відрізняється тим, що віко 6 виконане рознімним в середній частині уздовж поперечної лінії 10, а напрямні елементи 7 кожної частини віка виконані у вигляді поздовжніх виступів, зовнішня бічна поверхня яких є спряженою із внутрішньою поверхнею бічних стінок корпусу. На бічних стінках 3 корпусу 1 у місцях розміщення елементів для підвищення міцності конс Комп’ютерна в ерстка В. Клюкін 6 трукції 9 закріплені ручки 11, які можуть бути виконані декоративними. Ручки 11 також можуть бути закріплені на кінцях елементів для підвищення міцності конструкції 9. Зовнішня поверхня віка 6 і корпуса 1 може бути виконана з декоративним покриттям, що імітує коштовні породи деревини, обтягнута тканиною або обклеєна папером. Винахід дозволяє значно знизити вагу труни, зменшити трудомісткість та механізувати процес її виготовлення, забезпечити зручність штабелювання виробу та сприяти збереженню екологічної чистоти місця поховання. Технологія виготовлення вказаного виробу дозволяє здійснювати виконання на ньому різноманітних декоративних елементів, як площинного, так і об'ємного характеру. Література: Бібліографічні посилання: 1. SU 736859 А1 1980.05.25. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
