Аспіратор циклічний вибухобезпечного виконання

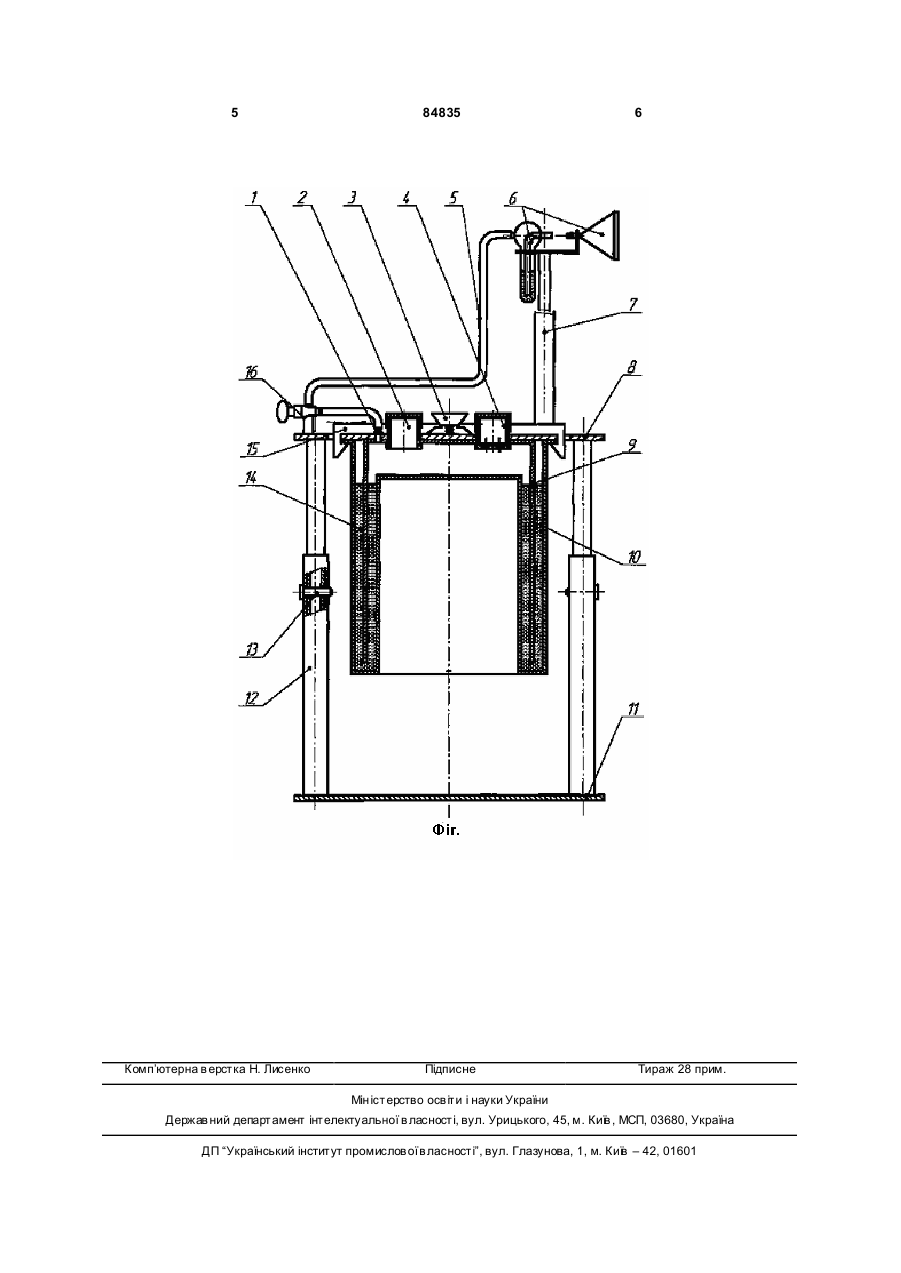

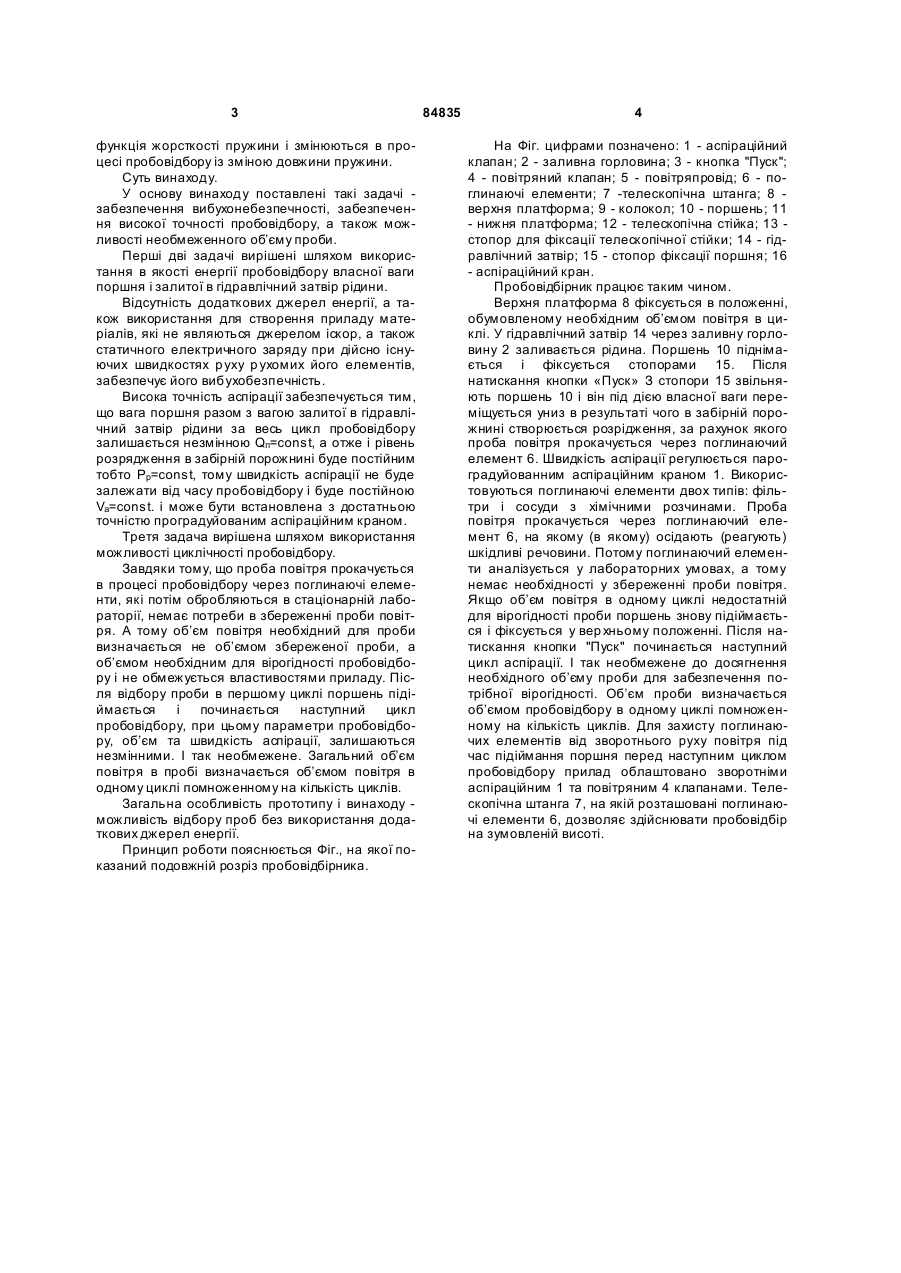

Аспіратор циклічний вибухобезпечного виконання, що містить забірну порожнину з отвором для відбору проби, нерухому нижню та рухому верхню платформи, причому остання встановлена на нижній платформі на телескопічних штан C2 2 (13) 1 3 функція жорсткості пружини і змінюються в процесі пробовідбору із зміною довжини пружини. Суть винаходу. У основу винаходу поставлені такі задачі забезпечення вибухонебезпечності, забезпечення високої точності пробовідбору, а також можливості необмеженного об’єму проби. Перші дві задачі вирішені шляхом використання в якості енергії пробовідбору власної ваги поршня і залитої в гідравлічний затвір рідини. Відсутність додаткових джерел енергії, а також використання для створення приладу матеріалів, які не являються джерелом іскор, а також статичного електричного заряду при дійсно існуючих швидкостях р уху р ухомих його елементів, забезпечує його вибухобезпечність. Висока точність аспірації забезпечується тим, що вага поршня разом з вагою залитої в гідравлічний затвір рідини за весь цикл пробовідбору залишається незмінною Qп=const, а отже і рівень розрядження в забірній порожнині буде постійним тобто Рр=const, тому швидкість аспірації не буде залежати від часу пробовідбору і буде постійною Vа=const. і може бути встановлена з достатньою точністю проградуйованим аспіраційним краном. Третя задача вирішена шляхом використання можливості циклічності пробовідбору. Завдяки тому, що проба повітря прокачується в процесі пробовідбору через поглинаючі елементи, які потім обробляються в стаціонарній лабораторії, немає потреби в збереженні проби повітря. А тому об’єм повітря необхідний для проби визначається не об’ємом збереженої проби, а об’ємом необхідним для вірогідності пробовідбору і не обмежується властивостями приладу. Після відбору проби в першому циклі поршень підіймається і починається наступний цикл пробовідбору, при цьому параметри пробовідбору, об’єм та швидкість аспірації, залишаються незмінними. І так необмежене. Загальний об’єм повітря в пробі визначається об’ємом повітря в одному циклі помноженному на кількість циклів. Загальна особливість прототипу і винаходу можливість відбору проб без використання додаткових джерел енергії. Принцип роботи пояснюється Фіг., на якої показаний подовжній розріз пробовідбірника. 84835 4 На Фіг. цифрами позначено: 1 - аспіраційний клапан; 2 - заливна горловина; 3 - кнопка "Пуск"; 4 - повітряний клапан; 5 - повітряпровід; 6 - поглинаючі елементи; 7 -телескопічна штанга; 8 верхня платформа; 9 - колокол; 10 - поршень; 11 - нижня платформа; 12 - телескопічна стійка; 13 стопор для фіксації телескопічної стійки; 14 - гідравлічний затвір; 15 - стопор фіксації поршня; 16 - аспіраційний кран. Пробовідбірник працює таким чином. Верхня платформа 8 фіксується в положенні, обумовленому необхідним об’ємом повітря в циклі. У гідравлічний затвір 14 через заливну горловину 2 заливається рідина. Поршень 10 піднімається і фіксується стопорами 15. Після натискання кнопки «Пуск» З стопори 15 звільняють поршень 10 і він під дією власної ваги переміщується униз в результаті чого в забірній порожнині створюється розрідження, за рахунок якого проба повітря прокачується через поглинаючий елемент 6. Швидкість аспірації регулюється пароградуйованним аспіраційним краном 1. Використовуються поглинаючі елементи двох типів: фільтри і сосуди з хімічними розчинами. Проба повітря прокачується через поглинаючий елемент 6, на якому (в якому) осідають (реагують) шкідливі речовини. Потому поглинаючий елементи аналізується у лабораторних умовах, а тому немає необхідності у збереженні проби повітря. Якщо об’єм повітря в одному циклі недостатній для вірогідності проби поршень знову підіймається і фіксується у вер хньому положенні. Після натискання кнопки "Пуск" починається наступний цикл аспірації. І так необмежене до досягнення необхідного об’єму проби для забезпечення потрібної вірогідності. Об’єм проби визначається об’ємом пробовідбору в одному циклі помноженному на кількість циклів. Для захисту поглинаючих елементів від зворотнього руху повітря під час підіймання поршня перед наступним циклом пробовідбору прилад облаштовано зворотніми аспіраційним 1 та повітряним 4 клапанами. Телескопічна штанга 7, на якій розташовані поглинаючі елементи 6, дозволяє здійснювати пробовідбір на зумовленій висоті. 5 Комп’ютерна в ерстка Н. Лисенко 84835 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
