Спосіб пасивної дестратифікації рідини

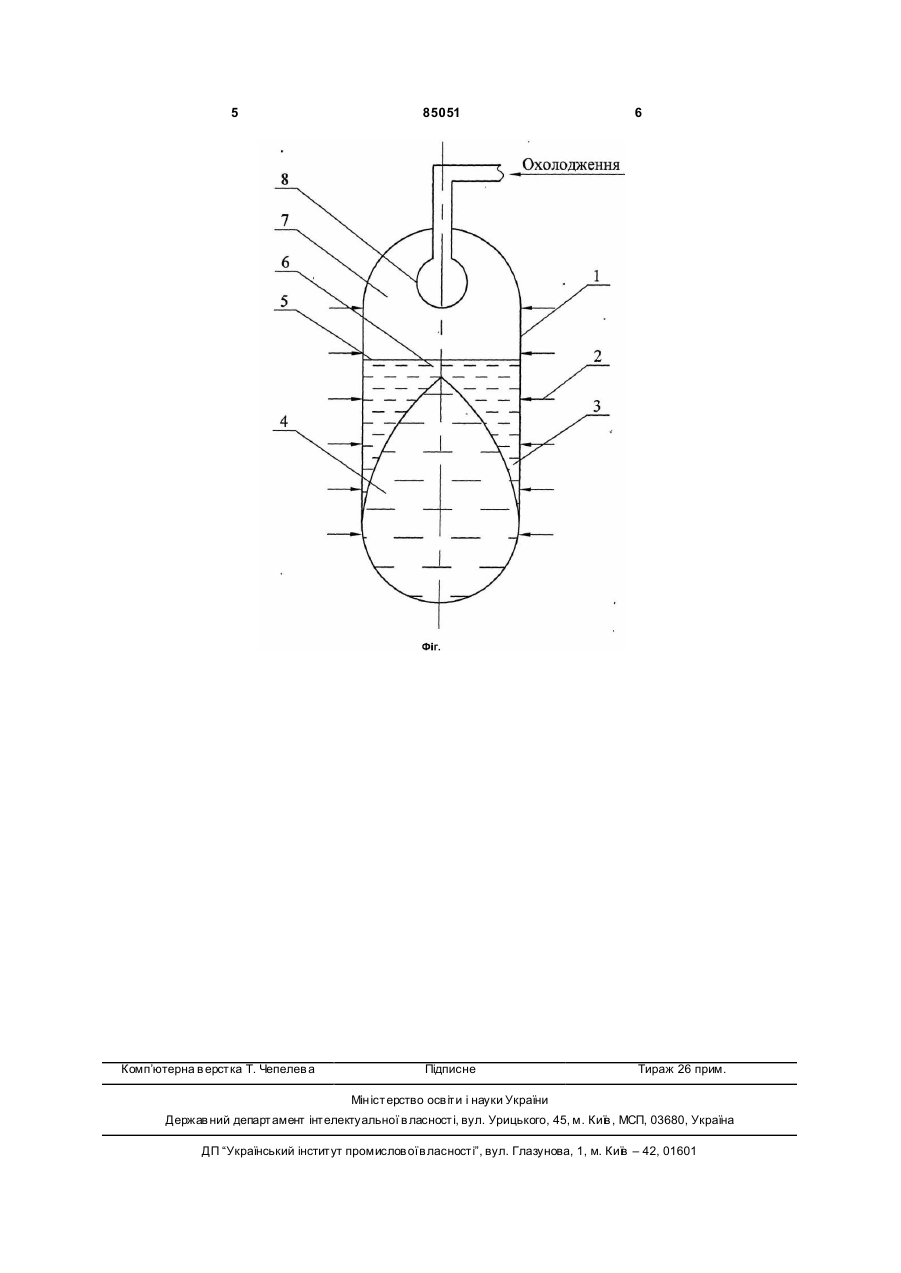

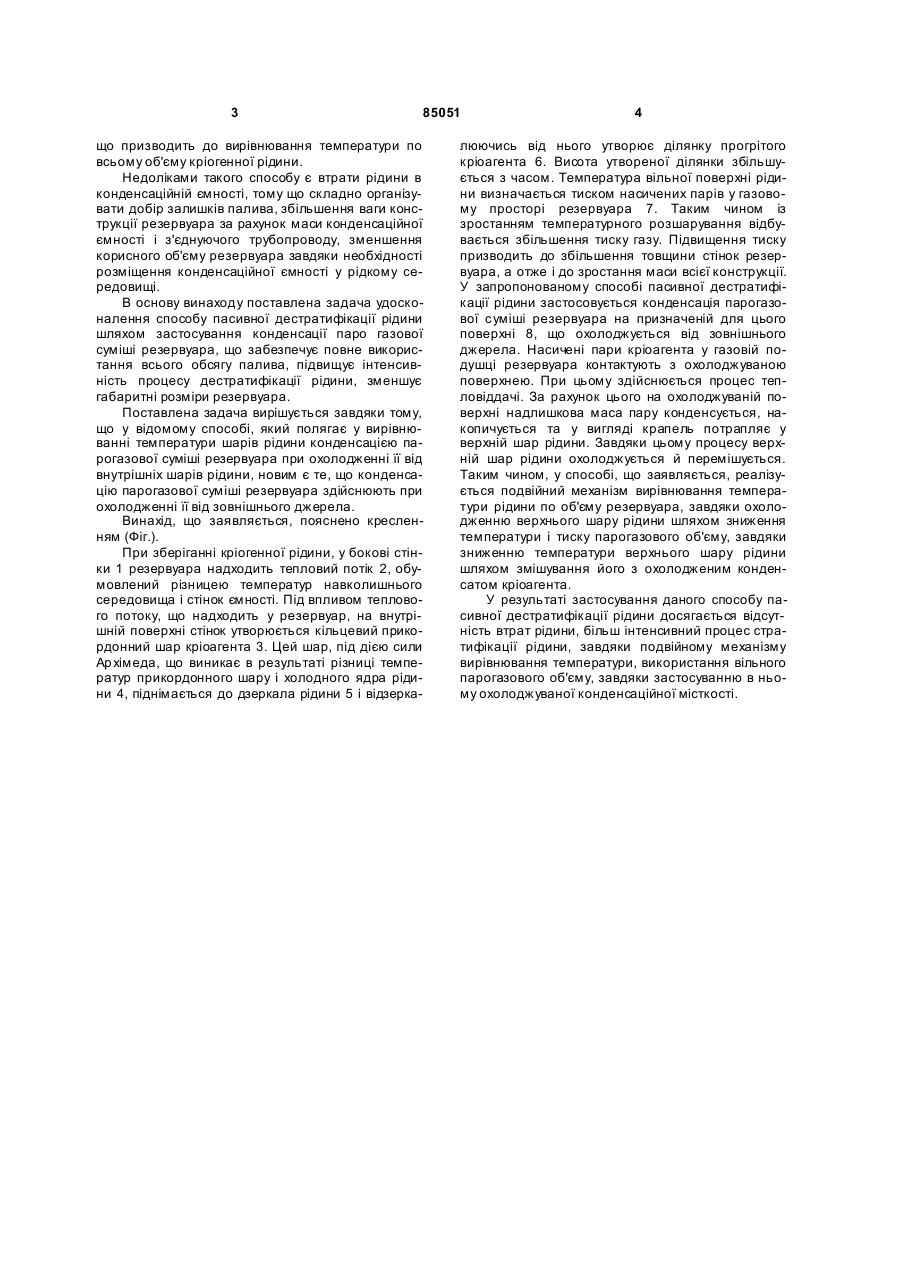

Спосіб пасивної дестратифікації рідини, який полягає у вирівнюванні температури шарів рідини конденсацією парогазової суміші резервуара при охолодженні її від вн утрішніх шарів рідини, який відрізняє ться тим, що конденсацію парогазової суміші резервуара здійснюють при охолодженні її від зовнішнього джерела. (19) (21) a200508646 (22) 09.09.2005 (24) 25.12.2008 (46) 25.12.2008, Бюл.№ 24, 2008 р. (72) ЗОЛОТЬКО ОЛЕКСАНДР ЄВГЕНОВИЧ, UA, ТОРБА ЮРІЙ ІВАНОВИЧ, UA, ТОРБА АНДРІЙ ІВАНОВИЧ, UA (73) ДНІПРОПЕТРОВСЬКИЙ НАЦІОН АЛЬНИЙ УНІВЕРСИТЕТ, UA (56) SU 205041, F25J, 22.01.1968 US 5590535, F17C 9/02, 07.01.1997 3 85051 що призводить до вирівнювання температури по всьому об'єму кріогенної рідини. Недоліками такого способу є втрати рідини в конденсаційній ємності, тому що складно організувати добір залишків палива, збільшення ваги конструкції резервуара за рахунок маси конденсаційної ємності і з'єднуючого трубопроводу, зменшення корисного об'єму резервуара завдяки необхідності розміщення конденсаційної ємності у рідкому середовищі. В основу винаходу поставлена задача удосконалення способу пасивної дестратифікації рідини шляхом застосування конденсації паро газової суміші резервуара, що забезпечує повне використання всього обсягу палива, підвищує інтенсивність процесу дестратифікації рідини, зменшує габаритні розміри резервуара. Поставлена задача вирішується завдяки тому, що у відомому способі, який полягає у вирівнюванні температури шарів рідини конденсацією парогазової суміші резервуара при охолодженні її від внутрішніх шарів рідини, новим є те, що конденсацію парогазової суміші резервуара здійснюють при охолодженні її від зовнішнього джерела. Винахід, що заявляється, пояснено кресленням (Фіг.). При зберіганні кріогенної рідини, у бокові стінки 1 резервуара надходить тепловий потік 2, обумовлений різницею температур навколишнього середовища і стінок ємності. Під впливом теплового потоку, що надходить у резервуар, на внутрішній поверхні стінок утворюється кільцевий прикордонний шар кріоагента 3. Цей шар, під дією сили Ар хімеда, що виникає в результаті різниці температур прикордонного шару і холодного ядра рідини 4, піднімається до дзеркала рідини 5 і відзерка 4 люючись від нього утворює ділянку прогрітого кріоагента 6. Висота утвореної ділянки збільшується з часом. Температура вільної поверхні рідини визначається тиском насичених парів у газовому просторі резервуара 7. Таким чином із зростанням температурного розшарування відбувається збільшення тиску газу. Підвищення тиску призводить до збільшення товщини стінок резервуара, а отже і до зростання маси всієї конструкції. У запропонованому способі пасивної дестратифікації рідини застосовується конденсація парогазової суміші резервуара на призначеній для цього поверхні 8, що охолоджується від зовнішнього джерела. Насичені пари кріоагента у газовій подушці резервуара контактують з охолоджуваною поверхнею. При цьому здійснюється процес тепловіддачі. За рахунок цього на охолоджуваній поверхні надлишкова маса пару конденсується, накопичується та у вигляді крапель потрапляє у верхній шар рідини. Завдяки цьому процесу верхній шар рідини охолоджується й перемішується. Таким чином, у способі, що заявляється, реалізується подвійний механізм вирівнювання температури рідини по об'єму резервуара, завдяки охолодженню верхнього шару рідини шляхом зниження температури і тиску парогазового об'єму, завдяки зниженню температури верхнього шару рідини шляхом змішування його з охолодженим конденсатом кріоагента. У результаті застосування даного способу пасивної дестратифікації рідини досягається відсутність втрат рідини, більш інтенсивний процес стратифікації рідини, завдяки подвійному механізму вирівнювання температури, використання вільного парогазового об'єму, завдяки застосуванню в ньому охолоджуваної конденсаційної місткості. 5 Комп’ютерна в ерстка Т. Чепелев а 85051 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
