Завантажити PDF файл.

Формула / Реферат

Хвильовий передаточний механізм, що містить корпус з вхідним та вихідним валами, на вхідному валу на середній нахиленій частині його встановлено прецесуюче колесо, яке взаємодіє з установленим в корпусі нерухомим колесом, а на вихідному валу встановлено рухоме колесо, колеса виконані зі сферичними робочими поверхнями та взаємозв'язані за допомогою тіл кочення, виконаних у вигляді кульок, розміщених у зиґзаґоподібних доріжках кочення, який відрізняється тим, що зиґзаґоподібні доріжки кочення виконані на сферичних поверхнях прецесуючого, рухомого та нерухомого коліс, при цьому найближча відстань від бічного торця прецесуючого колеса, від внутрішніх торців нерухомого та рухомого коліс до осі доріжки кочення перевищує радіус кульки більш ніж у два рази, крім того, на рухомому та на нерухомому колесах виконано радіально розташований технологічний отвір, в порожнині якого розміщена пробка, причому кожний отвір сполучений з зиґзаґоподібною доріжкою кочення.

Текст

Хвильовий передаточний механізм, що містить корпус з вхідним та вихідним валами, на вхідному валу на середній нахиленій частині його встановлено прецесуюче колесо, яке взаємодіє з установленим в корпусі нерухомим колесом, а на вихідному валу встановлено рухоме колесо, колеса виконані зі сферичними робочими поверхнями та взаємозв'язані за допомогою тіл кочення, виконаних у вигляді кульок, розміщених у зиґзаґоподібних доріжках кочення, який відрізняється тим, що зиґзаґоподібні доріжки кочення виконані на сферичних поверхнях прецесуючого, рухомого та нерухомого коліс, при цьому найближча відстань від бічного торця прецесуючого колеса, від внутрішніх торців нерухомого та рухомого коліс до осі доріжки кочення перевищує радіус кульки більш ніж у два рази, крім того, на рухомому та на нерухомому колесах виконано радіально розташований технологічний отвір, в порожнині якого розміщена пробка, причому кожний отвір сполучений з зиґзаґоподібною доріжкою кочення. Винахід належить до передач, а саме, до засобів для передавання руху з перетворенням швидкості, і може бути використаний в приводах машин і механізмів самого широкого призначення. За принциповою схемою передаточний механізм належить до хвильових передач із проміжними ланками. За прототип прийнято хвильовий передаточний механізм, що містить прецесуюче колесо, яке установлене на вхідному кривошипному валу. Прецесуюче колесо за допомогою тіл кочення, виконаних у вигляді кульок, взаємозв'язане з нерухомим колесом, яке закріплено у корпусі передаточного механізму. Процесуюче колесо за допомогою другого ряду кульок взаємозв'язане з рухомим колесом, яке з'єднане з вихідним валом. Кульки розташовані в зиґзаґоподібних доріжках кочення, що виконані на стику торців і робочих сферичних поверхонь прецесуючого, рухомого та нерухомого коліс. [U.S. Патент №4620 456, кл. F16 Н25/06, 1986p., фіг. 2]. До недоліків прототипу належать значні габарити хвильового передаточного механізму. Це обумовлено наступним: конструкція доріжок кочення така, що прецесуюче колесо справляє силовий вплив, тиснення на певну кількість кульок, що перебувають у зачепленні, при чому ця кількість не перевищує половини кульок. Інші кульки навантаження не передають. Тому виникає необхідність збільшувати діаметр кульок, що веде до збільшення габаритних розмірів елементів, що сполучаються, що веде в свою чергу, до збільшення габаритних розмірів усього механізму. Крім того, при такому розміщенні доріжок кочення значно збільшується радіальний силовий вплив на вхідний вал механізму, що веде до необхідності посилення підшипникового вузла, що в свою чергу веде також до збільшення габаритних розмірів всього механізму. В основу винаходу поставлено задачу шля хом зміни конструкцій прецесуючого, рухомого та нерухомого колес забезпечити можливість при тих (19) UA (11) 85251 (13) (21) a200700690 (22) 23.01.2007 (24) 12.01.2009 (46) 12.01.2009, Бюл.№ 1, 2009 р. (72) ЧЕПУРНИЙ АНАТОЛІЙ ДАНИЛОВИЧ, UA, ГЕНЕРАЛОВ ОЛЕГ ОЛЕКСАНДРОВИЧ, UA, МАРГУЛІС МИХАЙЛО ВОЛОДИ МИРОВИЧ, U A, ШАЙДА АРТЕМ СЕРГІЙОВИЧ, UA (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ГОЛОВНИЙ СПЕЦІАЛІЗОВАНИЙ КОНСТРУКТОРСЬКО-ТЕХНОЛОГІЧНИЙ ІНСТИТУТ", U A, ПРИ АЗОВСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ, UA (56) US 4620456, 04.11.1986 GB 328907, 06.05.1930 GB 2085994, 06.05.1981 GB 2109084, 25.05.1983 RU 2179272, 10.02.2002 SU 1421930, 07.09.1985 SU 1551898, 23.03.1990 US 4620457, 04.11.1986 WO 8303290, 29.09.1983 C2 1 3 85251 же передаточних відношеннях зменшити габарити механізму з одночасним забезпеченням високої надійності й довговічності механізму. Для вирішення поставленої задачі у хвильовому передаточному механізмі, що включає прецесуюче, рухоме й нерухоме колеса зі сферичними робочими поверхнями, які взаємозв'язні за допомогою тіл кочення, виконаних у вигляді кульок, розміщених у зиґзаґоподібних доріжках кочення, відповідно до запропонованого технічного рішення, доріжки кочення виконані на сферичних поверхнях прецесуючого, рухомого й нерухомого коліс, при цьому найближча відстань від бічного торця прецесуючого колеса, від внутрішніх торців нерухомого й рухомого коліс до осі доріжки перевищує радіус кульки більше чим у два рази. На рухомому та на нерухомому колесах виконано радіальне розташований технологічний отвір, в порожнині якого розміщена пробка, причому отвір сполучений з доріжкою кочення. Суть винаходу пояснюється кресленням, де представлено загальний вид хвильового передаточного механізму. Хвильовий передаточний механізм містить корпус 1, вхідний вал 2, вихідний вал 3. Вхідний вал 2 виконаний кривошипним, тобто середня частина 4 вхідного валу 2 нахилена до крайніх опорних частин. На середній частині 4 вхідного валу 2 установлене прецесуюче колесо 5. Робоча поверхня 6 прецесуючого колеса 5 виконана сферичною. На робочій сферичній поверхні 6 процесуючого колеса 5 виконані зиґзаґоподібні доріжки кочення 7, 8. У доріжці 7 розташовані кульки 9. Кульки 9 взаємозв'язують прецесуюче колесо 5 з нерухомим колесом 10, що жорстко закріплено на корпусі 1. Нерухоме колесо 10 має сферичну робочу поверхню 11, яка по кривизні відповідає кривизні поверхні 6 прецесуючого колеса 5. На робочій поверхні 11 виконана зиґзаґоподібна доріжка кочення 12. У доріжці 8 розташовано другий ряд кульок 9, які взаємозв'язують прецесуюче колесо 5 з рухомим колесом 13. Рухоме колесо 13 має сферичну робочу поверхню 14, кривизна якої відповідає кривизні поверхні 6 прецесуючого колеса 5. На робочій поверхні 14 виконана зиґзаґоподібна доріжка кочення 15. Рухоме колесо 13 скріплене з вихідним валом 3. Відстань «а» від торців прецесуючого колеса 5, відповідно, до доріжок 7, 8, відстань «а» від внутрішнього торця нерухомого колеса 10 до доріжки 12, відстань «а» від внутрішнього торця рухомого колеса 13 до доріжки 15 перевищує радіус «r» 4 кульок 9 більш ніж у два рази. Кульки 9 установлені в сепараторах 16. На рухомому колесі 13 виконано радіальний технологічний отвір 17. На нерухомому колесі 10 виконано радіальний технологічний отвір 18. Отвори 17, 18 сполучені, відповідно, з доріжками кочення 12, 15. В отворах 17, 18 розміщені пробки 19. Хвильовий передаточний механізм працює таким чином. Під час монтажу хвильового передаточного механізму прецесуюче колесо 5 розміщують між рухомим колесом 13 та нерухомим колесом 10. Пробки 19 видаляють із отворів 17, 18, через отвори 17, 18 вводять в зигзагоподібні доріжки кочення 7, 8, 12, 15 кульки 9. Після того, як всі кульки 9 розміщено в доріжках кочення 7, 8, 12, 15, пробками 19 закривають отвори 17, 18. При обертанні вхідного вала 2 прецесируючим колесом 5 генеруються хвилі прецесії ланцюга кульок 9. При цьому кульки 9, що перебувають у сепараторі 16, контактують одночасно з періодичною зиґзаґоподібною доріжкою кочення 7 прецесуючого колеса 5 і періодичною зиґзаґоподібною доріжкою кочення 12 нерухомого колеса 10. Через різницю в кількості періодів зиґзаґоподібних доріжок кочення 7, 12 прецесуючому колесу 5 надається обертання з редукцією навколо власної геометричної осі. Інший ланцюг кульок 9, що перебувають у сепараторі 16, контактує одночасно з періодичною зиґзаґоподібною доріжкою кочення 8 прецесуючого колеса 5 і зиґзаґоподібною доріжкою кочення 15 рухомого колеса 13, і надає рухомому колесу 13 обертання з редукцією. Передаточне відношення визначається кількістю періодів доріжок кочення прецесуючого колеса 5, нерухомого колеса 10, рухомого колеса 13. Виконання на прецесуючому колесі 5, на нерухомому колесі 10, на рухомому колесі 13, відповідно зиґзаґоподібних доріжок кочення, відповідно, 7, 8, 18, 15, таким чином, що найближча відстань від бічного торця прецесуючого колеса 5, від внутрішніх торців нерухомого колеса 10 і рухомого колеса 13 до осі доріжок кочення 1, 8, 12, 15 перевищує радіус «r» кульки 9 більш ніж у два рази, забезпечує високі характеристики міцності складових ланок механізму, а саме, прецесуючого колеса 5, рухомого колеса 13, нерухомого колеса 10. Застосування хвильового передаточного механізму забезпечує можливість при тих же передаточних відношеннях зменшити габарити механізму з одночасним забезпеченням високої надійності й довговічності, а також забезпечує високу технологічність монтажу та демонтажу механізму. 5 Комп’ютерна в ерстка В. Клюкін 85251 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

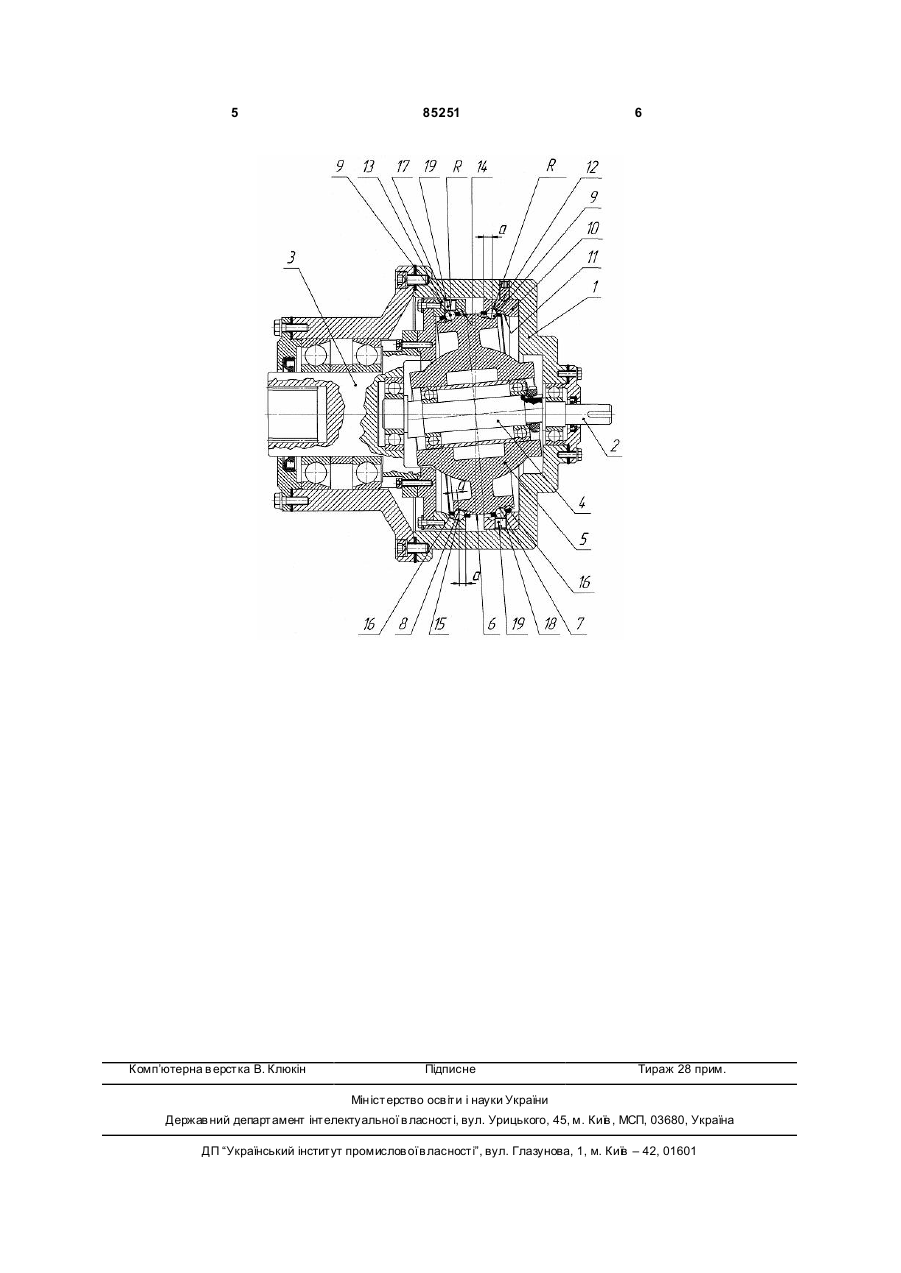

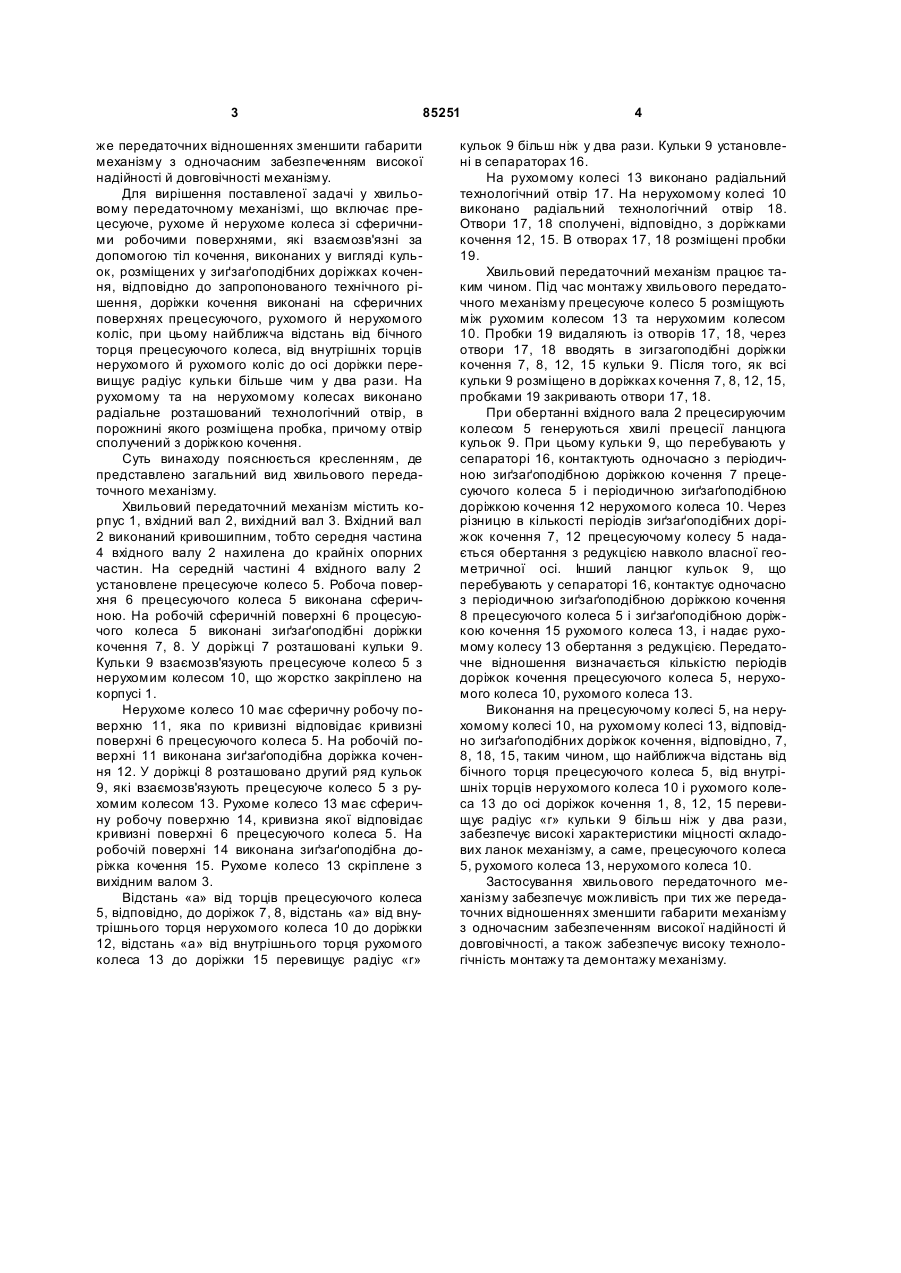

Дивитися

Додаткова інформація

Назва патенту англійською

Harmonic gear mechanism

Автори англійською

Chepurnyi Anatolii Danylovych, Heneralov Oleh Oleksandrovych, Marhulis Mykhailo Volldymyrovyh, Shaida Artem Serhiiovych

Назва патенту російською

Волновой передаточный механизм

Автори російською

Чепурной Анатолий Даниилович, Генералов Олег Александрович, Маргулис Михаил Владимирович, Шайда Артем Сергеевич

МПК / Мітки

МПК: F16H 25/00

Мітки: хвильовий, передаточний, механізм
