Гвинтовий механізм
Формула / Реферат
Гвинтовий механізм для перетворення зворотно-поступального руху в обертальний, що містить в собі дві опозитно встановлені обгінні муфти, який відрізняється тим, що обгінні муфти жорстко закріплені на штовхачу обоймами, а зірочки постійно взаємодіють з протинаправленими гвинтовими поверхнями лінійної нерухомої двобічної штанги, де кут підняття гвинтових ліній більший ніж 45 градусів, що забезпечує при осьових навантаженнях через обгінні муфти створення та передачу обертального моменту на штангу із зубчастим колесом.
Текст

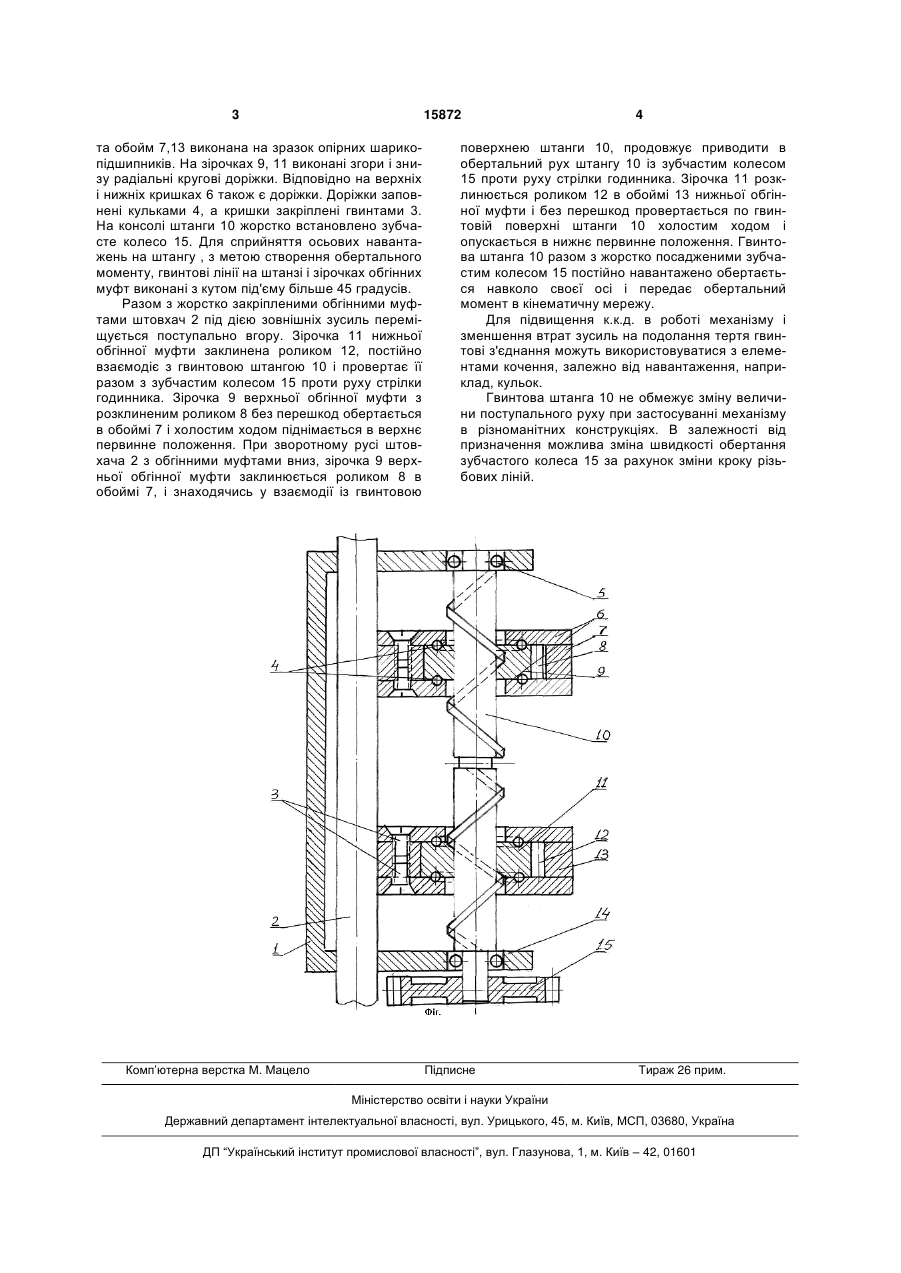

Гвинтовий механізм для перетворення зворотно-поступального руху в обертальний, що містить в собі дві опозитно встановлені обгінні муфти, 3 15872 та обойм 7,13 виконана на зразок опірних шарикопідшипників. На зірочках 9, 11 виконані згори і знизу радіальні кругові доріжки. Відповідно на верхніх і нижніх кришках 6 також є доріжки. Доріжки заповнені кульками 4, а кришки закріплені гвинтами 3. На консолі штанги 10 жорстко встановлено зубчасте колесо 15. Для сприйняття осьових навантажень на штангу , з метою створення обертального моменту, гвинтові лінії на штанзі і зірочках обгінних муфт виконані з кутом під'єму більше 45 градусів. Разом з жорстко закріпленими обгінними муфтами штовхач 2 під дією зовнішніх зусиль переміщується поступально вгору. Зірочка 11 нижньої обгінної муфти заклинена роликом 12, постійно взаємодіє з гвинтовою штангою 10 і провертає її разом з зубчастим колесом 15 проти руху стрілки годинника. Зірочка 9 верхньої обгінної муфти з розклиненим роликом 8 без перешкод обертається в обоймі 7 і холостим ходом піднімається в верхнє первинне положення. При зворотному русі штовхача 2 з обгінними муфтами вниз, зірочка 9 верхньої обгінної муфти заклинюється роликом 8 в обоймі 7, і знаходячись у взаємодії із гвинтовою Комп’ютерна верстка М. Мацело 4 поверхнею штанги 10, продовжує приводити в обертальний рух штангу 10 із зубчастим колесом 15 проти руху стрілки годинника. Зірочка 11 розклинюється роликом 12 в обоймі 13 нижньої обгінної муфти і без перешкод провертається по гвинтовій поверхні штанги 10 холостим ходом і опускається в нижнє первинне положення. Гвинтова штанга 10 разом з жорстко посадженими зубчастим колесом 15 постійно навантажено обертається навколо своєї осі і передає обертальний момент в кінематичну мережу. Для підвищення к.к.д. в роботі механізму і зменшення втрат зусиль на подолання тертя гвинтові з'єднання можуть використовуватися з елементами кочення, залежно від навантаження, наприклад, кульок. Гвинтова штанга 10 не обмежує зміну величини поступального руху при застосуванні механізму в різноманітних конструкціях. В залежності від призначення можлива зміна швидкості обертання зубчастого колеса 15 за рахунок зміни кроку різьбових ліній. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюScrew mechanism
Назва патенту російськоюВинтовой механизм
МПК / Мітки
МПК: F16H 19/00
