Фототеодоліт

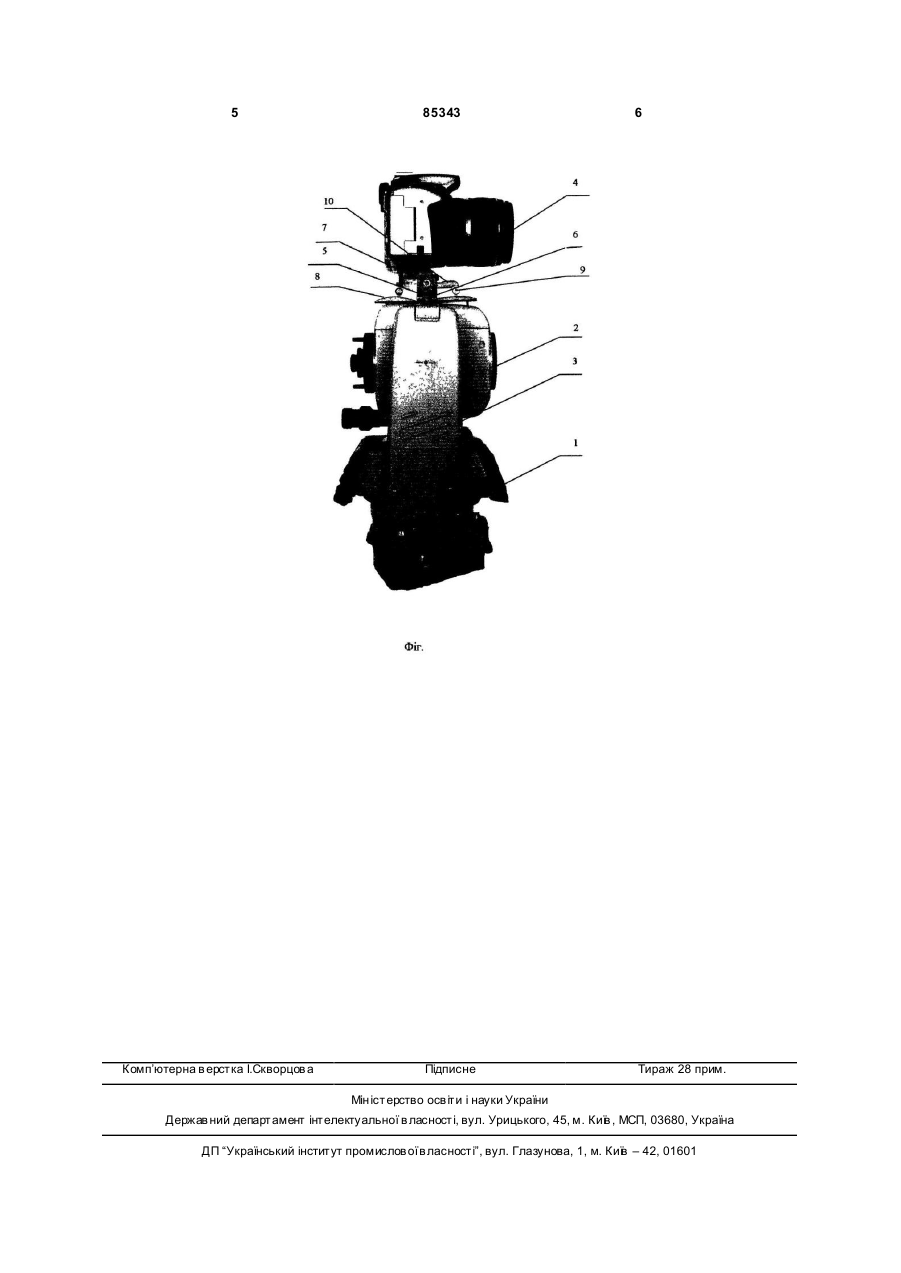

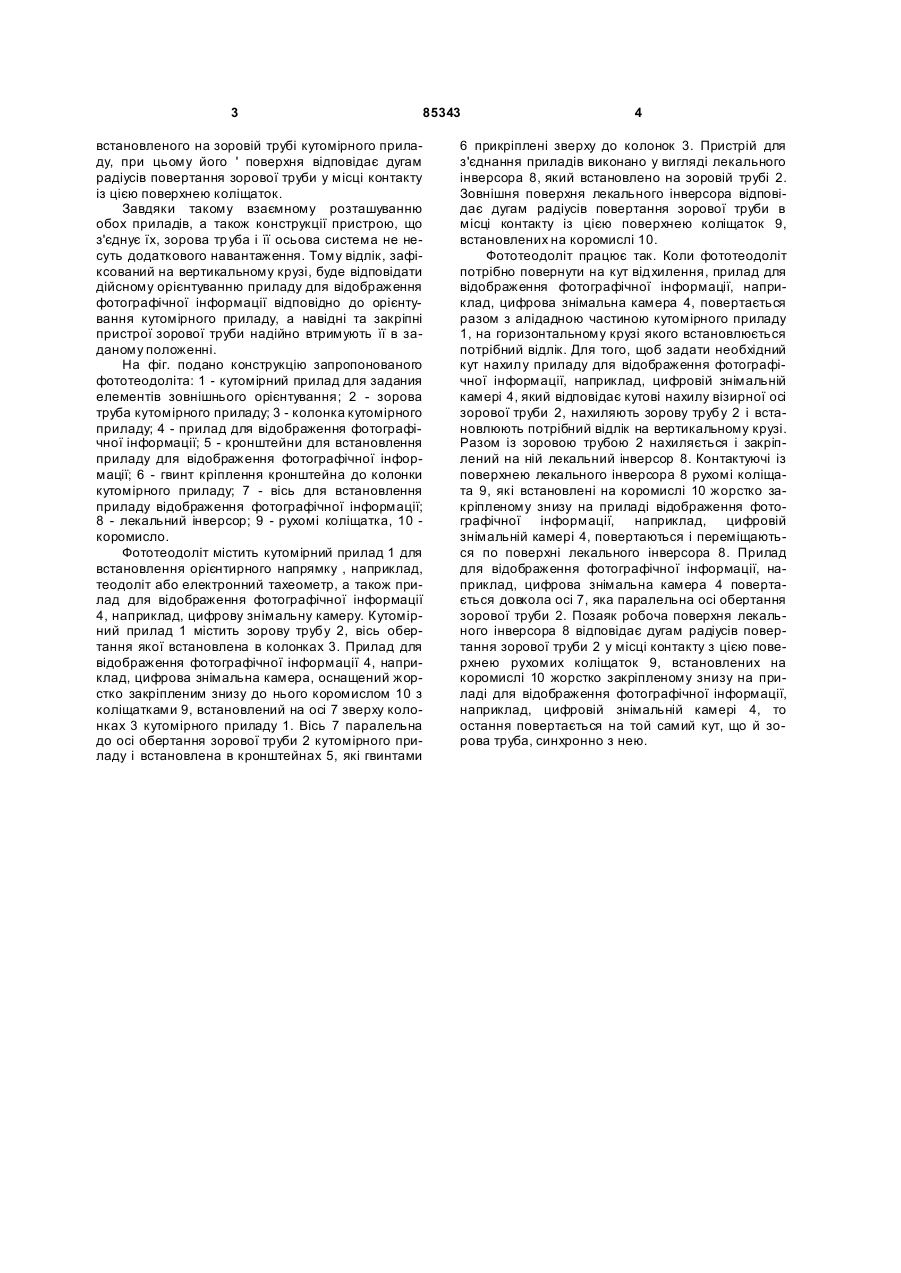

Фототеодоліт, що містить кутомірний прилад із зоровою трубою та колонками для задання еле 3 85343 встановленого на зоровій трубі кутомірного приладу, при цьому його ' поверхня відповідає дугам радіусів повертання зорової труби у місці контакту із цією поверхнею коліщаток. Завдяки такому взаємному розташуванню обох приладів, а також конструкції пристрою, що з'єднує їх, зорова тр уба і її осьова система не несуть додаткового навантаження. Тому відлік, зафіксований на вертикальному крузі, буде відповідати дійсному орієнтуванню приладу для відображення фотографічної інформації відповідно до орієнтування кутомірного приладу, а навідні та закріпні пристрої зорової труби надійно втримують її в заданому положенні. На фіг. подано конструкцію запропонованого фототеодоліта: 1 - кутомірний прилад для задания елементів зовнішнього орієнтування; 2 - зорова труба кутомірного приладу; 3 - колонка кутомірного приладу; 4 - прилад для відображення фотографічної інформації; 5 - кронштейни для встановлення приладу для відображення фотографічної інформації; 6 - гвинт кріплення кронштейна до колонки кутомірного приладу; 7 - вісь для встановлення приладу відображення фотографічної інформації; 8 - лекальний інверсор; 9 - рухомі коліщатка, 10 коромисло. Фототеодоліт містить кутомірний прилад 1 для встановлення орієнтирного напрямку , наприклад, теодоліт або електронний тахеометр, а також прилад для відображення фотографічної інформації 4, наприклад, цифрову знімальну камеру. Кутомірний прилад 1 містить зорову трубу 2, вісь обертання якої встановлена в колонках 3. Прилад для відображення фотографічної інформації 4, наприклад, цифрова знімальна камера, оснащений жорстко закріпленим знизу до нього коромислом 10 з коліщатками 9, встановлений на осі 7 зверху колонках 3 кутомірного приладу 1. Вісь 7 паралельна до осі обертання зорової труби 2 кутомірного приладу і встановлена в кронштейнах 5, які гвинтами 4 6 прикріплені зверху до колонок 3. Пристрій для з'єднання приладів виконано у вигляді лекального інверсора 8, який встановлено на зоровій трубі 2. Зовнішня поверхня лекального інверсора відповідає дугам радіусів повертання зорової труби в місці контакту із цією поверхнею коліщаток 9, встановлених на коромислі 10. Фототеодоліт працює так. Коли фототеодоліт потрібно повернути на кут відхилення, прилад для відображення фотографічної інформації, наприклад, цифрова знімальна камера 4, повертається разом з алідадною частиною кутомірного приладу 1, на горизонтальному крузі якого встановлюється потрібний відлік. Для того, щоб задати необхідний кут нахилу приладу для відображення фотографічної інформації, наприклад, цифровій знімальній камері 4, який відповідає кутові нахилу візирної осі зорової труби 2, нахиляють зорову трубу 2 і встановлюють потрібний відлік на вертикальному крузі. Разом із зоровою трубою 2 нахиляється і закріплений на ній лекальний інверсор 8. Контактуючі із поверхнею лекального інверсора 8 рухомі коліщата 9, які встановлені на коромислі 10 жорстко закріпленому знизу на приладі відображення фотографічної інформації, наприклад, цифровій знімальній камері 4, повертаються і переміщаються по поверхні лекального інверсора 8. Прилад для відображення фотографічної інформації, наприклад, цифрова знімальна камера 4 повертається довкола осі 7, яка паралельна осі обертання зорової труби 2. Позаяк робоча поверхня лекального інверсора 8 відповідає дугам радіусів повертання зорової труби 2 у місці контакту з цією поверхнею рухомих коліщаток 9, встановлених на коромислі 10 жорстко закріпленому знизу на приладі для відображення фотографічної інформації, наприклад, цифровій знімальній камері 4, то остання повертається на той самий кут, що й зорова труба, синхронно з нею. 5 Комп’ютерна в ерстка І.Скворцов а 85343 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
