Обертовий інформаційний пристрій

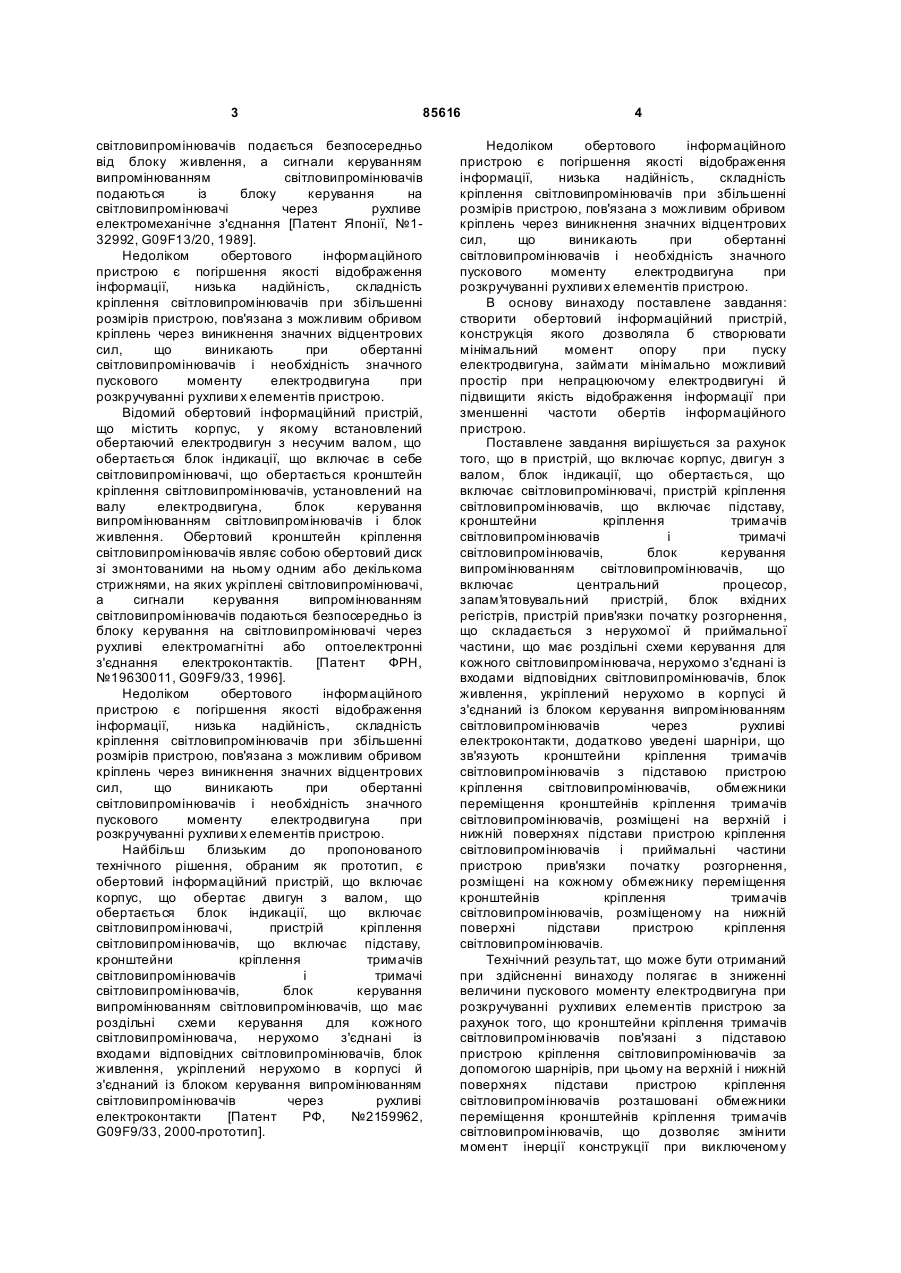

Обертовий інформаційний пристрій, який містить корпус, що обертає двигун з валом, блок індикації, який обертається, що містить світловипромінювачі, пристрій кріплення світловипромінювачів, що містить підставу, кронштейни кріплення тримачів світловипромінювачів і тримачі C2 2 (19) 1 3 85616 світловипромінювачів подається безпосередньо від блоку живлення, а сигнали керуванням випромінюванням світловипромінювачів подаються із блоку керування на світловипромінювачі через рухливе електромеханічне з'єднання [Патент Японії, №132992, G09F13/20, 1989]. Недоліком обертового інформаційного пристрою є погіршення якості відображення інформації, низька надійність, складність кріплення світловипромінювачів при збільшенні розмірів пристрою, пов'язана з можливим обривом кріплень через виникнення значних відцентрових сил, що виникають при обертанні світловипромінювачів і необхідність значного пускового моменту електродвигуна при розкручуванні рухливи х елементів пристрою. Відомий обертовий інформаційний пристрій, що містить корпус, у якому встановлений обертаючий електродвигун з несучим валом, що обертається блок індикації, що включає в себе світловипромінювачі, що обертається кронштейн кріплення світловипромінювачів, установлений на валу електродвигуна, блок керування випромінюванням світловипромінювачів і блок живлення. Обертовий кронштейн кріплення світловипромінювачів являє собою обертовий диск зі змонтованими на ньому одним або декількома стрижнями, на яких укріплені світловипромінювачі, а сигнали керування випромінюванням світловипромінювачів подаються безпосередньо із блоку керування на світловипромінювачі через рухливі електромагнітні або оптоелектронні з'єднання електроконтактів. [Патент ФРН, №19630011, G09F9/33, 1996]. Недоліком обертового інформаційного пристрою є погіршення якості відображення інформації, низька надійність, складність кріплення світловипромінювачів при збільшенні розмірів пристрою, пов'язана з можливим обривом кріплень через виникнення значних відцентрових сил, що виникають при обертанні світловипромінювачів і необхідність значного пускового моменту електродвигуна при розкручуванні рухливи х елементів пристрою. Найбільш близьким до пропонованого технічного рішення, обраним як прототип, є обертовий інформаційний пристрій, що включає корпус, що обертає двигун з валом, що обертається блок індикації, що включає світловипромінювачі, пристрій кріплення світловипромінювачів, що включає підставу, кронштейни кріплення тримачів світловипромінювачів і тримачі світловипромінювачів, блок керування випромінюванням світловипромінювачів, що має роздільні схеми керування для кожного світловипромінювача, нерухомо з'єднані із входами відповідних світловипромінювачів, блок живлення, укріплений нерухомо в корпусі й з'єднаний із блоком керування випромінюванням світловипромінювачів через рухливі електроконтакти [Патент РФ, №2159962, G09F9/33, 2000-прототип]. 4 Недоліком обертового інформаційного пристрою є погіршення якості відображення інформації, низька надійність, складність кріплення світловипромінювачів при збільшенні розмірів пристрою, пов'язана з можливим обривом кріплень через виникнення значних відцентрових сил, що виникають при обертанні світловипромінювачів і необхідність значного пускового моменту електродвигуна при розкручуванні рухливи х елементів пристрою. В основу винаходу поставлене завдання: створити обертовий інформаційний пристрій, конструкція якого дозволяла б створювати мінімальний момент опору при пуску електродвигуна, займати мінімально можливий простір при непрацюючому електродвигуні й підвищити якість відображення інформації при зменшенні частоти обертів інформаційного пристрою. Поставлене завдання вирішується за рахунок того, що в пристрій, що включає корпус, двигун з валом, блок індикації, що обертається, що включає світловипромінювачі, пристрій кріплення світловипромінювачів, що включає підставу, кронштейни кріплення тримачів світловипромінювачів і тримачі світловипромінювачів, блок керування випромінюванням світловипромінювачів, що включає центральний процесор, запам'я товувальний пристрій, блок вхідних регістрів, пристрій прив'язки початку розгорнення, що складається з нерухомої й приймальної частини, що має роздільні схеми керування для кожного світловипромінювача, нерухомо з'єднані із входами відповідних світловипромінювачів, блок живлення, укріплений нерухомо в корпусі й з'єднаний із блоком керування випромінюванням світловипромінювачів через рухливі електроконтакти, додатково уведені шарніри, що зв'язують кронштейни кріплення тримачів світловипромінювачів з підставою пристрою кріплення світловипромінювачів, обмежники переміщення кронштейнів кріплення тримачів світловипромінювачів, розміщені на верхній і нижній поверхнях підстави пристрою кріплення світловипромінювачів і приймальні частини пристрою прив'язки початку розгорнення, розміщені на кожному обмежнику переміщення кронштейнів кріплення тримачів світловипромінювачів, розміщеному на нижній поверхні підстави пристрою кріплення світловипромінювачів. Технічний результат, що може бути отриманий при здійсненні винаходу полягає в зниженні величини пускового моменту електродвигуна при розкручуванні рухливих елементів пристрою за рахунок того, що кронштейни кріплення тримачів світловипромінювачів пов'язані з підставою пристрою кріплення світловипромінювачів за допомогою шарнірів, при цьому на верхній і нижній поверхнях підстави пристрою кріплення світловипромінювачів розташовані обмежники переміщення кронштейнів кріплення тримачів світловипромінювачів, що дозволяє змінити момент інерції конструкції при виключеному 5 85616 електродвигуні, тому що кронштейни кріплення тримачів світловипромінювачів під дією сили ваги опустяться на обмежники, і зменшити пусковий момент електродвигуна при розкручуванні рухливих елементів пристрою. Крім того, те хнічний результат, що може бути отриманий при здійсненні винаходу полягає в підвищенні якості відображення інформації при зменшенні частоти обертів обертання обертової частини пристрою, шляхом розміщення прийомних частин пристрою прив'язки початку розгорнення на кожному обмежнику переміщення кронштейнів кріплення тримачів світловипромінювачів, розміщеному на нижній поверхні підстави пристрою кріплення світловипромінювачів, що дозволяє відображати ту саму інформацію кілька разів за один оберт обертання обертової частини пристрою. На Фіг.1 представлена схема пропонованого обертового інформаційного пристрою. На Фіг.2 наведена функціональна схема блоку керування. На Фіг.3 представлена схема пристрою кріплення світловипромінювачів. Пропонований обертовий інформаційний пристрій включає: корпус 1, що обертає електродвигун з валом 2, блок індикації 3, що обертається, підстава пристрою кріплення світловипромінювачів 4, кронштейни кріплення тримачів світловипромінювачів 5, тримачі світловипромінювачів 6, світловипромінювачі 7, блок керування випромінюванням світловипромінювачів 8, центральний процесор 9, запам'я товувальний пристрій 10, блок вихідних регістрів 11, нерухому частину пристрою прив'язки початку розгорнення 12, приймальню частину пристрою прив'язки початку розгорнення 13, блок живлення 14, рухливі електроконтакти 15, шарніри кріплення кронштейнів кріплення тримачів світловипромінювачів з підставою 16, обмежники переміщення кронштейнів кріплення тримачів світловипромінювачів 17. У пропонованому пристрої блок керування випромінюванням світловипромінювачів 8 виконаний за відомою схемою, наведеною в роботі [4]. Нерухома частина пристрою прив'язки початку розгорнення 12 являє собою шторку з оптично непрозорого матеріалу. Приймальна частина пристрою прив'язки початку розгорнення 13 являє собою відкриту оптопару. Блок живлення 14 виконаний за відомою схемою. Рухливі електроконтакти 15 виконані у вигляді безперервного колектора й щітки. Шарніри кріплення кронштейнів кріплення тримачів світловипромінювачів з підставою 16 виконані у вигляді одностатечного шарніра. Обмежники переміщення кронштейнів кріплення тримачів світловипромінювачів 17 виконані у вигляді регульованих упорів. Робота пропонованого пристрою полягає в наступному. При включенні пропонованого обертового інформаційного пристрою електроживлення подається на електродвигун 2, блоку живлення 14, 6 а також через вал двигуна й р ухливі електроконтакти 15 на обертовий блок індикації 3. Електродвигун 2 обертає блок індикації 3. При цьому, кронштейни кріплення тримачів світловипромінювачів 5 повертаються на шарнірах 16 до упору в обмежники переміщення кронштейнів кріплення тримачів світловипромінювачів 17. Кожен світловипромінювач одним контактом підключений до загального полюса блоку живлення 14, а іншим через індивідуальний провідник до відповідного виходу блоку керування випромінюванням світловипромінювачів 8, що у необхідні моменти часу підключає його до іншого полюса. Блок керування випромінюванням 8 світловипромінювачів 7 формує набір послідовності керуючих сигналів для кожного світловипромінювача окремо, відповідно до конкретного положення в просторі кронштейнів кріплення тримачів світловипромінювачів 5, положенням конкретного світловипромінювача на тримачі світловипромінювачів 6 і заданої для відображення інформації. Спільне обертання блоку керування й кронштейнів кріплення тримачів світловипромінювачів дозволяє з'єднати їх між собою відомим багатопровідниковим шлейфом. Вся інформація про зображення розташовується в запам'ятовувальному пристрої 10. При включенні пристрою, блок керування визначає частоту обертання блоку індикації 3 для обчислення тривалості елемента зображення. Після цього починається процес відображення інформації. У випадку збоїв роботи центрального процесора 9 автоматично формується імпульс скидання для перезапуску схеми. Пристрій прив'язки початку розгорнення складається з нерухомої 12 і приймальної 13 частини. Нерухома частина 12 розташована на корпусі пристрою 1, а приймальня частина 13 розташована на кожному обмежнику переміщення кронштейнів кріплення тримачів світловипромінювачів 17, розміщеному на нижній поверхні підстави 4 пристрої кріплення світловипромінювачів 5. При проходженні приймальної частини пристрою прив'язки 13 у безпосередній близькості від нерухомої частини пристрою прив'язки 12, у першій формується імпульс прив'язки, що служить сигналом для центрального процесора 9 про початок розгорнення зображення. Одержавши імпульс прив'язки, центральний процесор поміщає в блок вихідних регістрів інформацію про стан всіх світловипромінювачів, що відповідає першим секторам зображення на кожному кронштейні. По витіканню заданого часу відображення сектора центральний процесор поміщає в блок вихідних регістрів інформацію про стан всіх світловипромінювачів, що відповідає другому сектору зображення й так далі поки обертовий блок індикації не пройде сектор окружності до наступної приймальної частини пристрою прив'язки 13 і не буде сформований новий імпульс прив'язки, після якого процес відображення 7 85616 повториться. У такий спосіб здійснюється кругове розгорнення зображення. Джерела інформації: 1. Патент Японії, №1-32992, G09F13/20, 1989. 2. Патент ФРН, №19630011, G09F9/33, 1996. Комп’ютерна в ерстка Л.Литв иненко 8 3. Патент РФ, №2159962, G09F9/33, 2000. 4. Лихтциндер Б.Я., Кузнецов В.Н. Мікропроцесори й обчислювальні пристрої в радіотехніку. К.: Ви ща школа. - 1988.- 272с. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
