Дозатор рідин

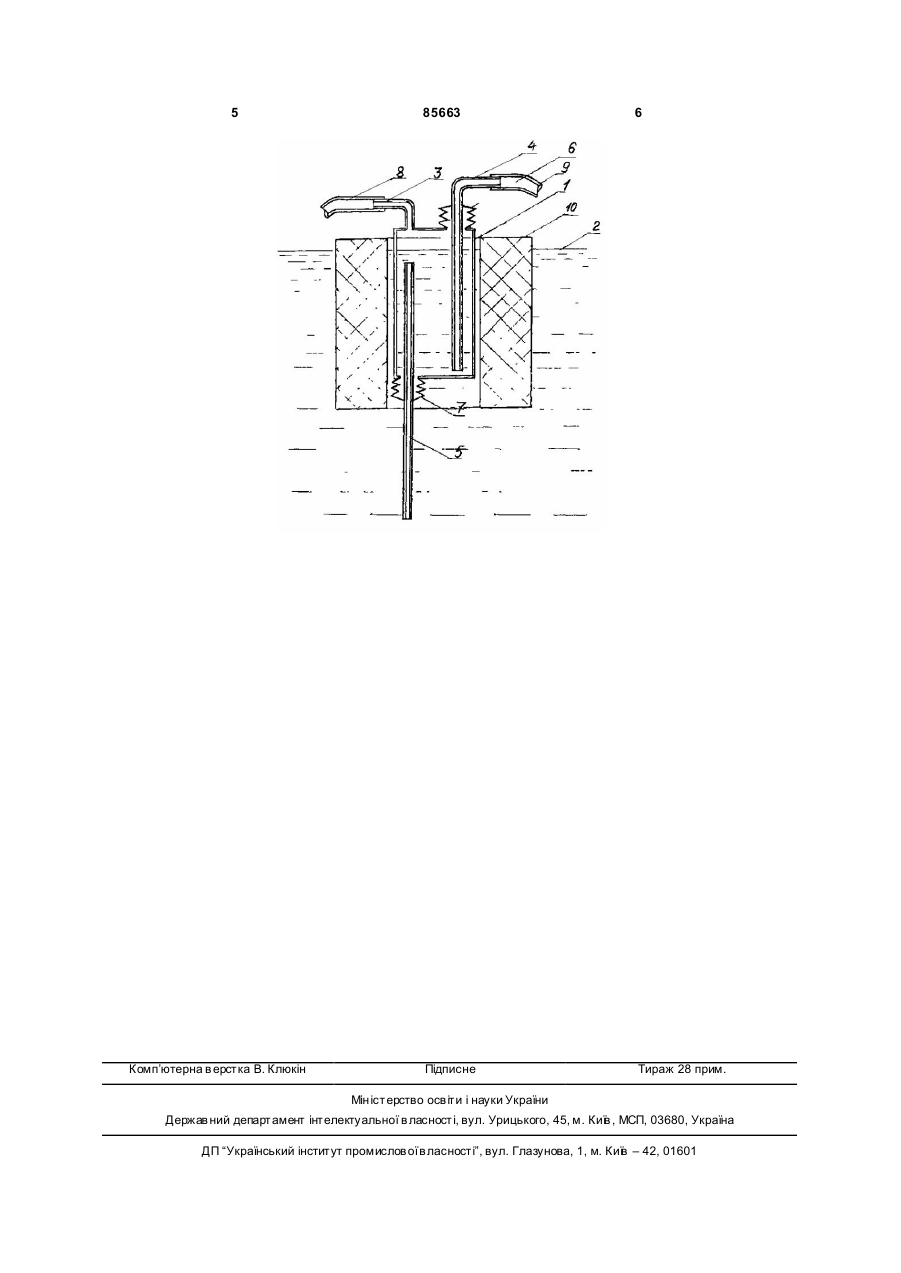

1. Дозатор рідин, який містить герметичний корпус, поміщений в ємність з рідиною, яку дозують, патрубок надлишкового тиску та випускний патрубок, нижній кінець якого розміщений над дном корпуса, та патрубок забору, вер хній кінець якого розміщений в корпусі між рівнем рідини в ємності і нижнім кінцем випускного патрубка, довжина якого менше довжини патрубка забору, який відрізняє ться тим, що випускний патрубок та патрубок забору встановлений з можливістю вертикального переміщення відносно корпуса. 2. Дозатор рідин за п. 1, який відрізняється тим, що він додатково містить принаймні один сильфон, герметично з'єднаний з корпусом дозатора та випускним патрубком або патрубком забору. 3. Дозатор рідин за п. 1, який відрізняється тим, що до вер хніх кінців патрубка надлишкового тиску та ви хідного патрубка приєднані гнучкі шланги. Винахід відноситься до вимірювальної техніки і може бути використаний у всіх галузях народного господарства, зокрема, для дозування напоїв. Відомий дозатор рідин, який містить герметичний корпус, в порожнину якого введений патрубок підвищеного тиску та зливний патрубок, один кінець якого розміщений в нижній частині порожнини корпуса, а другий ззовні корпуса [1]. Працює дозатор таким чином. В порожнину корпуса заливають рідину до рівня, вище нижнього кінця зливного патрубка. Через патрубок підвищеного тиску створюють надлишковий тиск газу над рідиною, внаслідок чого вона витісняється через зливний патрубок. Кількість витісненої рідини регулюють, змінюючи надлишковий тиск або час витіснення. Недоліком описаного дозатора є трудомісткість дозування, обумовлена необхідністю періодичного заповнення дозатора рідиною та складністю дотримання заданого об'єму дози рідини. Найбільш близьким по технічній суті та результату, який досягається, є дозатор рідин, який містить герметичний корпус з патрубком надлишкового тиску, розміщеним в його верхній частині та випускним патрубком, нижній кінець якого розміщений над дном корпуса, при чому корпус розмі щений в ємність з рідиною, яку дозують, і з'єднаний з ємністю патрубком забору, верхній кінець якого розміщений в корпусі між рівнем рідини в ємності і нижнім кінцем випускного патрубка, довжина якого по вертикалі менше довжини патрубка забору [2]. Працює дозатор таким чином. Корпус дозатора занурюють в рідину таким чином, що її рівень розміщений вище верхнього кінця патрубка забору і нижче верхнього кінця випускного патрубка. При відкритому випускному патрубку або патрубку надлишкового тиску відбувається натікання рідини в порожнину корпуса дозатора через патрубок забору до встановлення рівності положення поверхні рідини ззовні та всередині корпуса дозатора. Для відбору порції рідини через патрубок надлишкового тиску створюють надлишковий тиск, достатній для витіснення рідини через випускний патрубок. Недоліком описаного дозатора є обмеженість застосування, оскільки його конструкція забезпечує дозування рідини лише на однакові порції. Завданням винаходу є розширення функціональних можливостей дозатора рідин. (19) UA (11) 85663 (13) C2 (21) 20040705235 (22) 01.07.2004 (24) 25.02.2009 (46) 25.02.2009, Бюл.№ 4, 2009 р. (72) ГАВРИЛКО ПЕТРО ПЕТРОВИЧ, UA, ШПИРКО ГРИГОРІЙ МИКОЛАЙОВИЧ, UA, ТКАЧЕНКО ВІКТОР ІВАНОВИЧ, UA (73) УЖГОРОДСЬКИЙ НАВЧАЛЬНИЙ ЦЕНТР КИЇВСЬКОГО НАЦІОНАЛЬНОГО ТОРГОВЕЛЬНОЕКОНОМІЧНОГО УНІВЕРСИТЕТУ, UA (56) SU 1383100 23.03.1988 SU 1118862 15.10.1984 SU 1223948 15.04.1986 SU 767527 30.09.1980 SU 1337670 15.09.1987 RU 2008620 28.02.1994 RU 2112218 27.05.1998 RU 2054631 20.02.1996 3 85663 Поставлене завдання виконується таким чином, що відомий дозатор рідин, який містить герметичний корпус, розміщений в ємність з рідиною, яку дозують, патрубок надлишкового тиску та вихідний патрубок, нижній кінець якого розміщений над дном корпуса та патрубок забору, верхній кінець якого розміщений в корпусі між рівнем поверхні рідини в ємності і нижнім кінцем вихідного патрубка, довжина якого менше патрубка забору, згідно винаходу, ви хідний патрубок та/або патрубок забору встановлений з можливістю вертикального переміщення відносно корпуса. У варіантах винаходу дозатор містить принаймні один сильфон, герметично з'єднаний з корпусом дозатора та вихідним патрубком або патрубком забору, а до верхніх кінців патрубка надлишкового тиску та випускного патрубка приєднані гнучкі шланги. За рахунок того, що у запропонованому дозаторі рідин положення верхнього кінця патрубка забору та/або нижнього кінця вихідного патрубка можна змінювати, забезпечується можливість зміни об'єму дози рідини. На малюнку зображено запропонований дозатор рідин. Дозатор містить герметичний корпус 1, розміщений в ємність з рідиною 2, патрубок 3 надлишкового тиску, ви хідний патрубок 4. Порожнина корпуса 1 сполучена з ємністю патрубком забору 5. Вихідний патрубок 4 та патрубок забору сполучені з корпусом 1 за допомогою сильфонів 6 та 7. До верхніх кінців патрубка надлишкового тиску 3 та вихідного патрубка 4 прикріплені гнучкі шланги 8 та 9. Корпус дозатора 1 прикріплений до поплавка 10. Дозатор рідин працює таким чином. Корпус дозатора 1 прикріплюють до поплавка 10 таким чином, що рівень поверхні рідини розміщений вище верхнього кінця патрубка забору 5 і нижче верхнього кінця вихідного патрубка 4. При відкритому вихідному патрубку 4 або патрубку 3 надлишкового тиску відбувається натікання рідини в порожнину корпуса дозатора 1 через патрубок забору 5 до встановлення рівностей положення поверхонь рідини всередині та ззовні порожнини корпуса 1. Для відбору порції рідини через патрубок 3 ство 4 рюють надлишковий тиск повітря або іншого газу, достатній для витіснення рідини з порожнини корпуса 1 через вихідний патрубок 4. Об'єм порції витісненої рідини визначається площею горизонтального перерізу порожнини корпуса 1 та віддалю по вертикалі між верхнім кінцем патрубка забору 5 і нижнім кінцем вихідного патрубка 4. Оскільки вихідний патрубок 4 та патрубок забору 5 герметично з'єднані з корпусом 1 за допомогою сильфонів 6 та 7, при необхідності їх взаємне розміщення можна змінювати і цим самим змінювати об'єм порції витісненої рідини, на відміну від прототипу, у якому таке регулювання не передбачене. Фіксування взаємного положення патрубків 4 та 5 здійснюють одним із відомих способів. У конкретному виконанні дозатор рідин виготовлено із поліетилену. Закріплення елементів дозатора до корпуса здійснено зварюванням. Корпус виго товлений у вигляді вертикально встановленого циліндра висотою 150мм та діаметром поперечного перерізу порожнини 80мм. Патрубок забору, ви хідний патрубок та патрубок надлишкового тиску виготовлені із поліетиленової трубки з діаметром поперечного перерізу порожнини 6 мм та товщиною стінки 1мм, у якості гнучких шлангів, приєднаних до вихідного патрубка та патр убка надлишкового тиску, використано силіконову трубку. Найбільша віддаль по вертикалі між верхнім кінцем патрубка забору та нижнім кінцем вихідного патрубка становить 120мм, а найменша - 60мм, що обумовлено характеристиками сильфонів. Об'єм порції рідини, витісненої за один акт дозування описаним дозатором, може бути встановлений в межах від 300 до 595мл. Таким чином, запропонований дозатор рідин дає змогу змінювати величину порції дози рідини без демонтажу дозатора, що забезпечує розширення його функціональних можливостей у порівнянні з відомим дозатором рідин. Джерела інформації: 1. П.И.Воскресенский. Начала техники лабораторних работ М., "Химия", 1971, стр. 38 - 39. 2. Авторское свидетельство СССР № 1383100, МКИ G01F13/00. 5 Комп’ютерна в ерстка В. Клюкін 85663 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
