Дозатор рідини

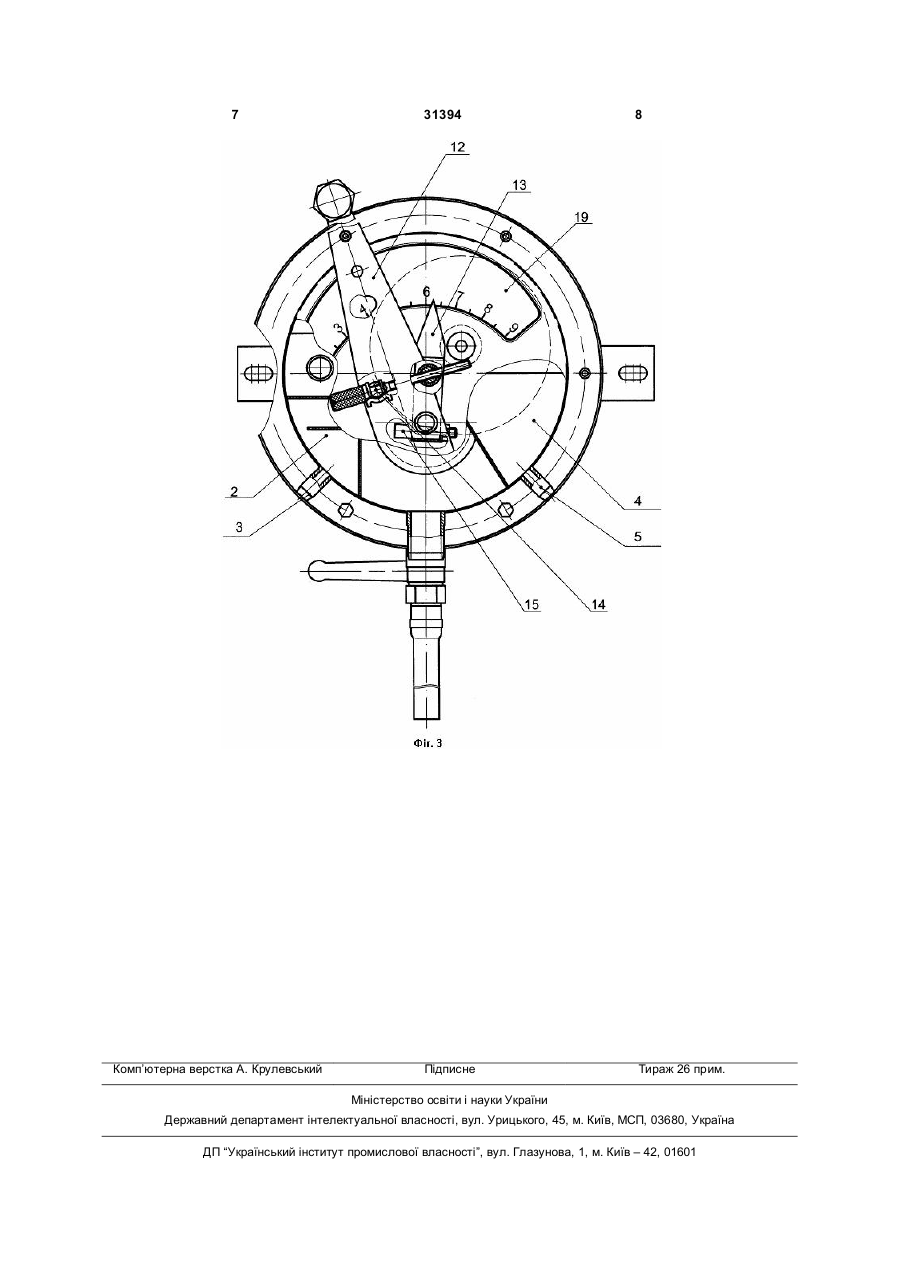

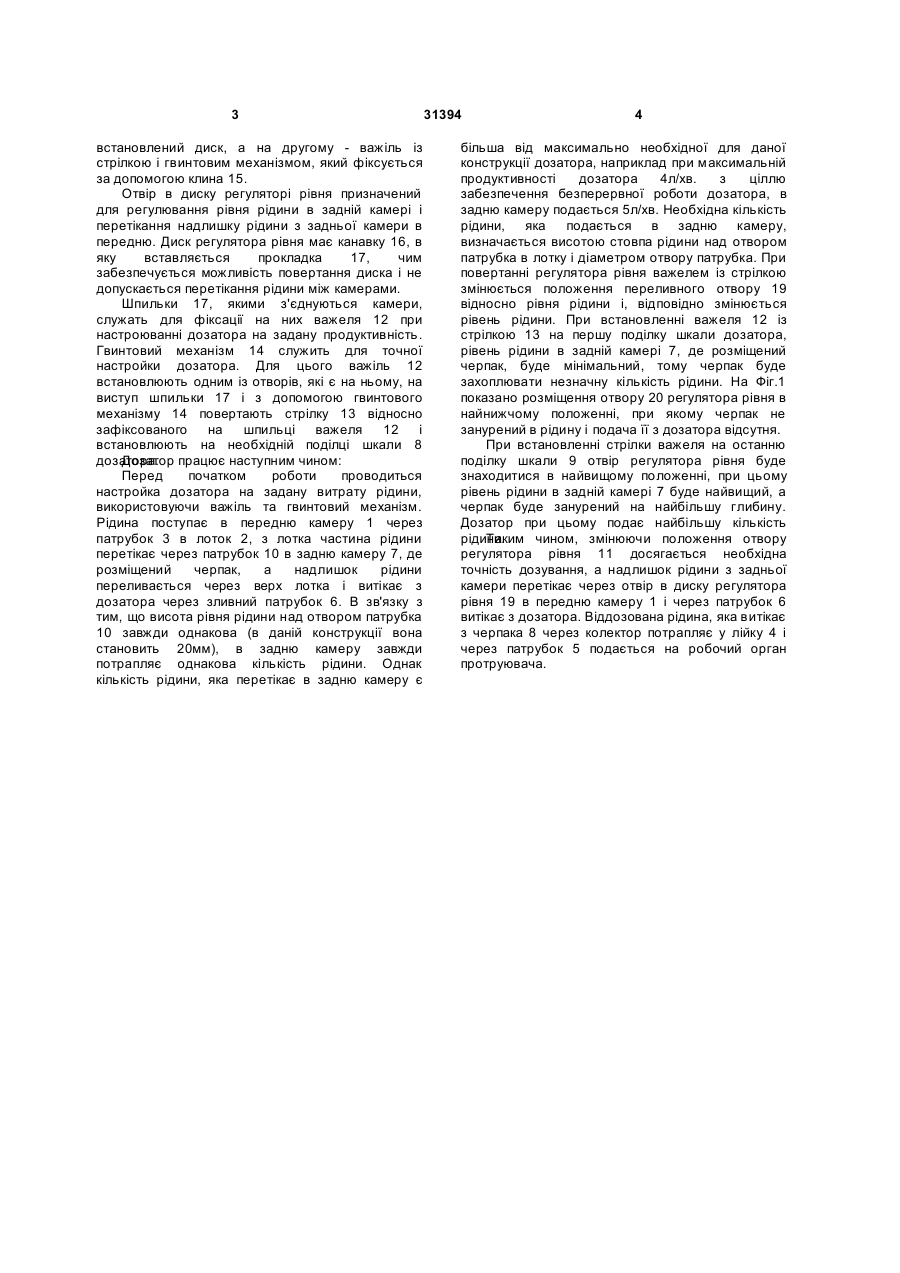

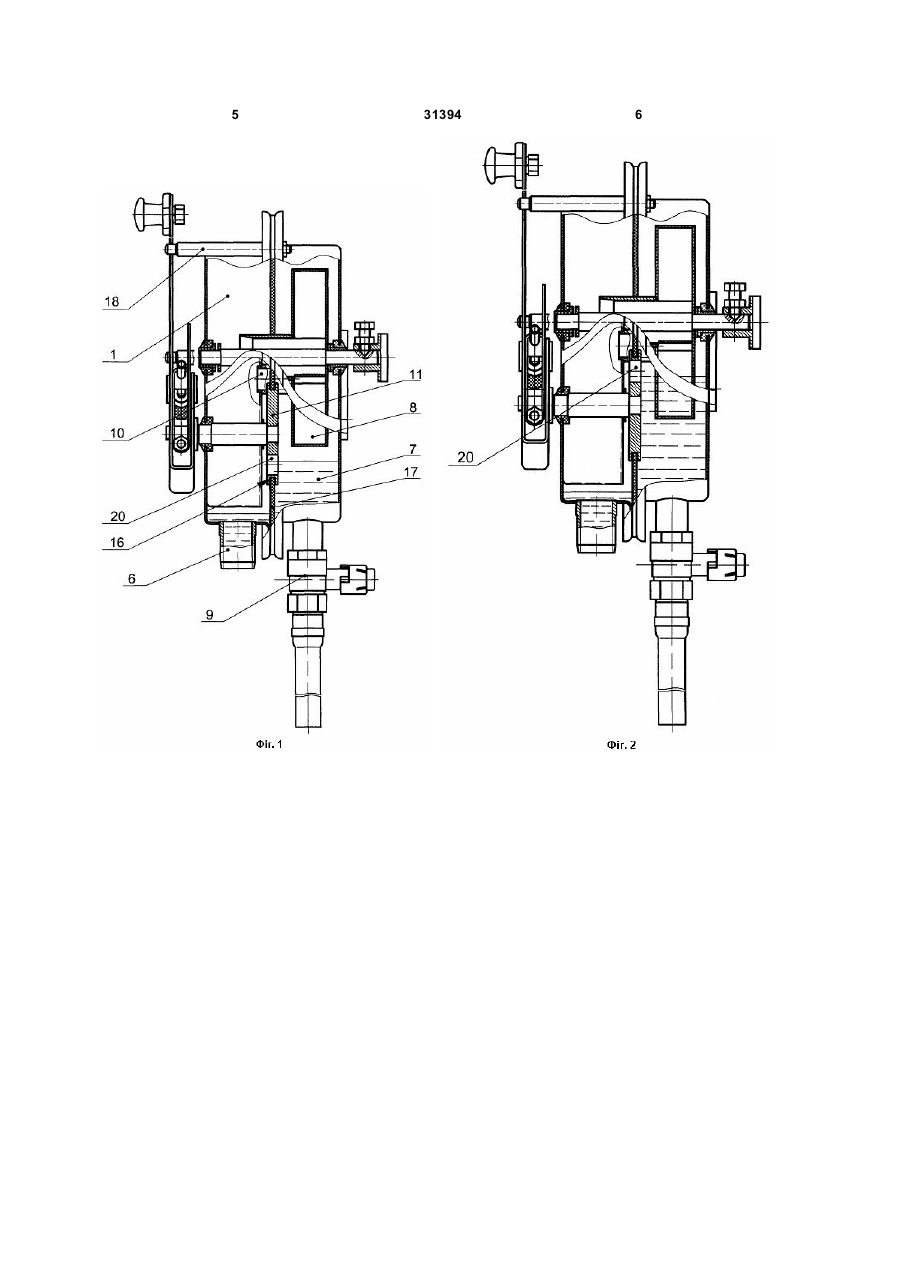

Дозатор рідини, що містить двокамерний 3 встановлений диск, а на другому - важіль із стрілкою і гвинтовим механізмом, який фіксується за допомогою клина 15. Отвір в диску регуляторі рівня призначений для регулювання рівня рідини в задній камері і перетікання надлишку рідини з задньої камери в передню. Диск регулятора рівня має канавку 16, в яку вставляється прокладка 17, чим забезпечується можливість повертання диска і не допускається перетікання рідини між камерами. Шпильки 17, якими з'єднуються камери, служать для фіксації на них важеля 12 при настроюванні дозатора на задану продуктивність. Гвинтовий механізм 14 служить для точної настройки дозатора. Для цього важіль 12 встановлюють одним із отворів, які є на ньому, на виступ шпильки 17 і з допомогою гвинтового механізму 14 повертають стрілку 13 відносно зафіксованого на шпильці важеля 12 і встановлюють на необхідній поділці шкали 8 дозатора. працює наступним чином: Дозатор Перед початком роботи проводиться настройка дозатора на задану витрату рідини, використовуючи важіль та гвинтовий механізм. Рідина поступає в передню камеру 1 через патрубок 3 в лоток 2, з лотка частина рідини перетікає через патрубок 10 в задню камеру 7, де розміщений черпак, а надлишок рідини переливається через верх лотка і витікає з дозатора через зливний патрубок 6. В зв'язку з тим, що висота рівня рідини над отвором патрубка 10 завжди однакова (в даній конструкції вона становить 20мм), в задню камеру завжди потрапляє однакова кількість рідини. Однак кількість рідини, яка перетікає в задню камеру є 31394 4 більша від максимально необхідної для даної конструкції дозатора, наприклад при максимальній продуктивності дозатора 4л/хв. з ціллю забезпечення безперервної роботи дозатора, в задню камеру подається 5л/хв. Необхідна кількість рідини, яка подається в задню камеру, визначається висотою стовпа рідини над отвором патрубка в лотку і діаметром отвору патрубка. При повертанні регулятора рівня важелем із стрілкою змінюється положення переливного отвору 19 відносно рівня рідини і, відповідно змінюється рівень рідини. При встановленні важеля 12 із стрілкою 13 на першу поділку шкали дозатора, рівень рідини в задній камері 7, де розміщений черпак, буде мінімальний, тому черпак буде захоплювати незначну кількість рідини. На Фіг.1 показано розміщення отвору 20 регулятора рівня в найнижчому положенні, при якому черпак не занурений в рідину і подача її з дозатора відсутня. При встановленні стрілки важеля на останню поділку шкали 9 отвір регулятора рівня буде знаходитися в найвищому положенні, при цьому рівень рідини в задній камері 7 буде найвищий, а черпак буде занурений на найбільшу глибину. Дозатор при цьому подає найбільшу кількість рідини. Таким чином, змінюючи положення отвору регулятора рівня 11 досягається необхідна точність дозування, а надлишок рідини з задньої камери перетікає через отвір в диску регулятора рівня 19 в передню камеру 1 і через патрубок 6 витікає з дозатора. Віддозована рідина, яка витікає з черпака 8 через колектор потрапляє у лійку 4 і через патрубок 5 подається на робочий орган протруювача. 5 31394 6 7 Комп’ютерна верстка А. Крулевський 31394 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
