Формула / Реферат

1. Турбінний витратомір, що містить корпус з вимірювальним каналом, в якому розташовані вхідний струмененаправляючий апарат, турбіна, встановлена в підшипникових опорах, вихідний струмененаправляючий апарат, а також вузол знімання сигналу, який відрізняється тим, що кут нахилу до осі каналу ребер вихідного струмененаправляючого апарата рівний за величиною куту нахилу до осі каналу ребер вхідного струмененаправляючого апарата і протилежний з ним за напрямом закручування потоку.

2. Турбінний витратомір за п. 1, який відрізняється тим, що кут нахилу до осі каналу ребер вихідного струмененаправляючого апарата рівний за величиною куту нахилу до осі каналу лопатей турбіни і співпадає з ним за напрямом закручування потоку.

Текст

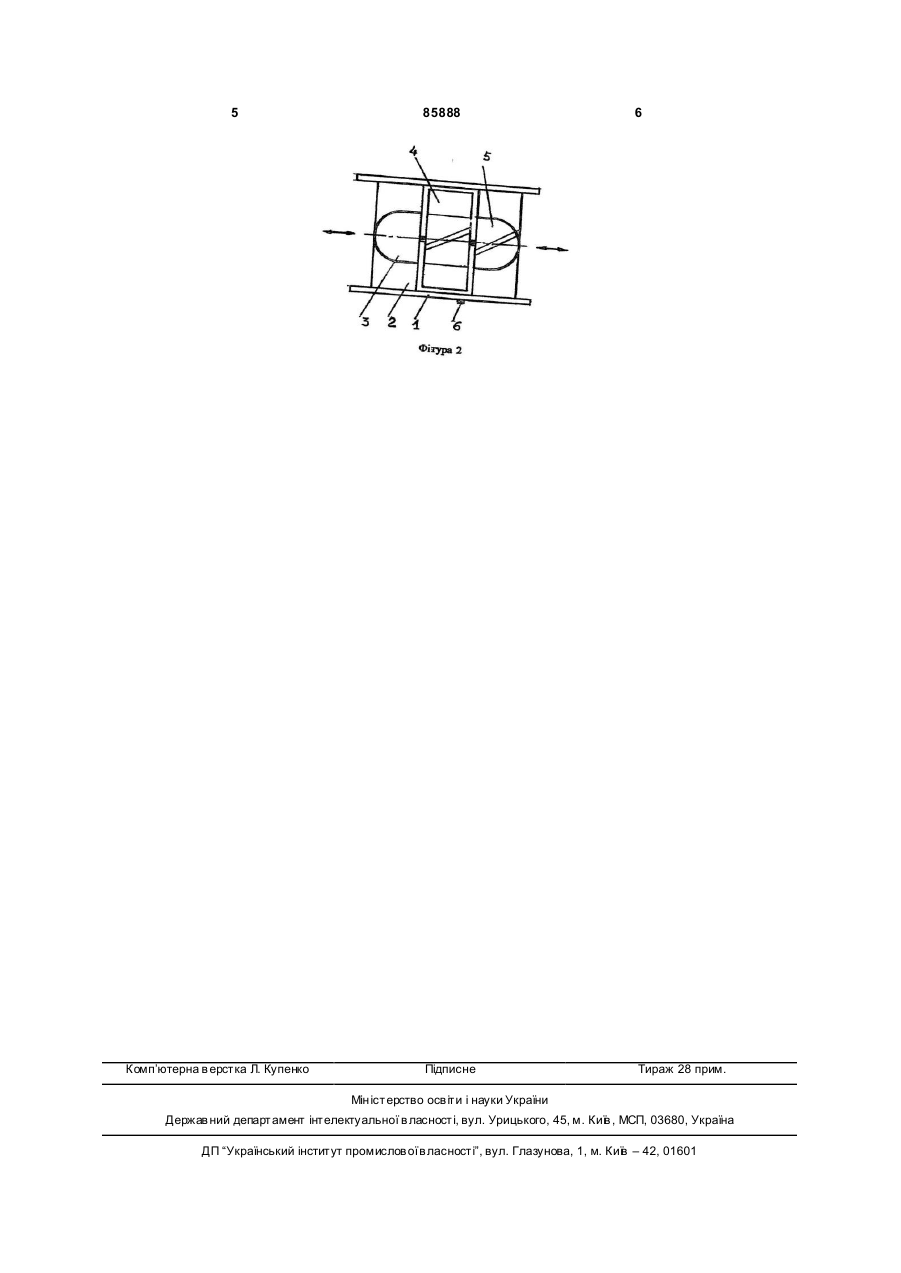

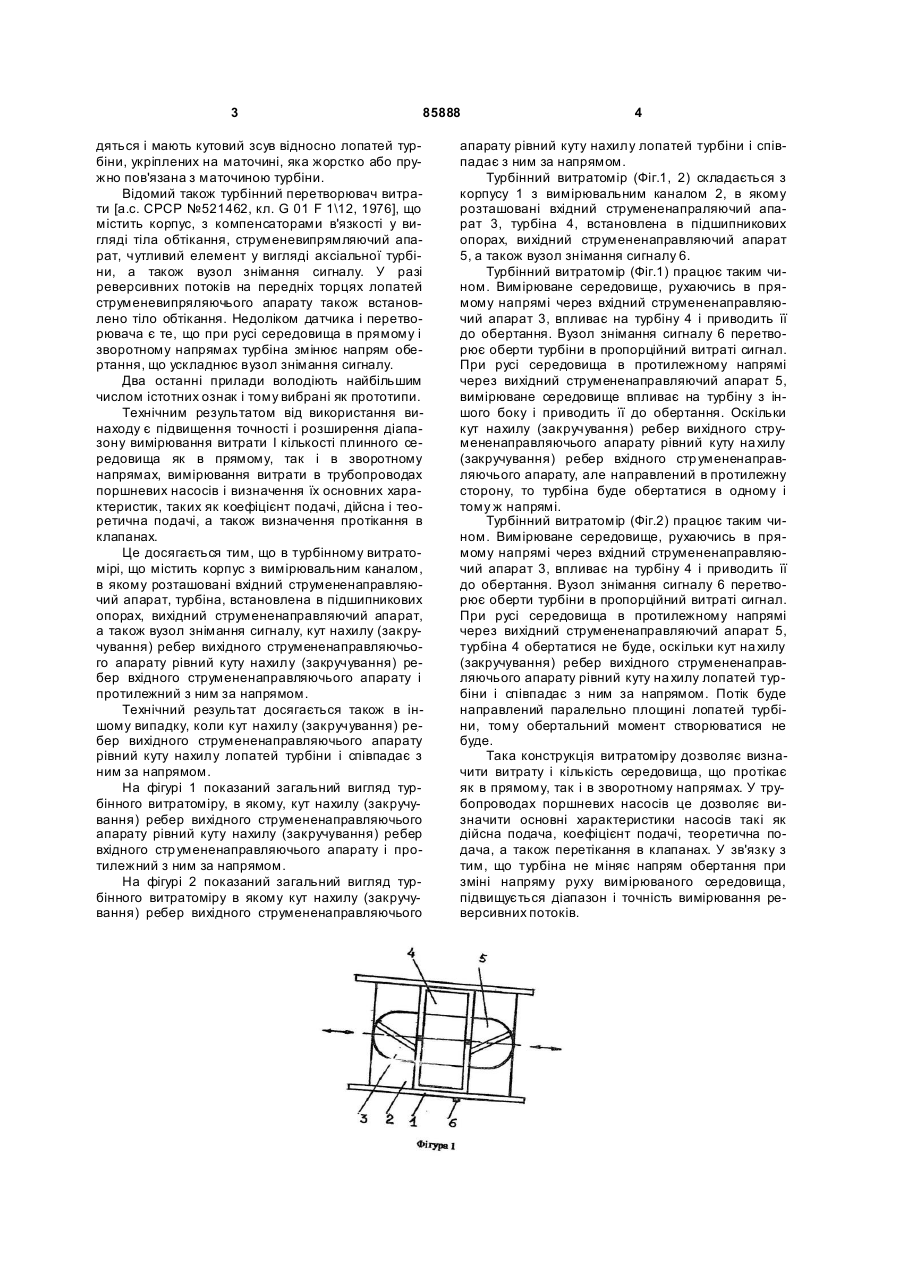

1. Турбінний витратомір, що містить корпус з вимірювальним каналом, в якому розташовані 3 85888 дяться і мають кутовий зсув відносно лопатей турбіни, укріплених на маточині, яка жорстко або пружно пов'язана з маточиною турбіни. Відомий також турбінний перетворювач витрати [а.с. СРСР №521462, кл. G 01 F 1\12, 1976], що містить корпус, з компенсаторами в'язкості у вигляді тіла обтікання, струменевипрямляючий апарат, чутливий елемент у вигляді аксіальної турбіни, а також вузол знімання сигналу. У разі реверсивних потоків на передніх торцях лопатей струменевипряляючього апарату також встановлено тіло обтікання. Недоліком датчика і перетворювача є те, що при русі середовища в прямому і зворотному напрямах турбіна змінює напрям обертання, що ускладнює вузол знімання сигналу. Два останні прилади володіють найбільшим числом істотних ознак і тому вибрані як прототипи. Технічним результатом від використання винаходу є підвищення точності і розширення діапазону вимірювання витрати І кількості плинного середовища як в прямому, так і в зворотному напрямах, вимірювання витрати в трубопроводах поршневих насосів і визначення їх основних характеристик, таких як коефіцієнт подачі, дійсна і теоретична подачі, а також визначення протікання в клапанах. Це досягається тим, що в турбінному витратомірі, що містить корпус з вимірювальним каналом, в якому розташовані вхідний струмененаправляючий апарат, турбіна, встановлена в підшипникових опорах, вихідний струмененаправляючий апарат, а також вузол знімання сигналу, кут нахилу (закручування) ребер вихідного струмененаправляючього апарату рівний куту нахилу (закручування) ребер вхідного струмененаправляючього апарату і протилежний з ним за напрямом. Технічний результат досягається також в іншому випадку, коли кут нахилу (закручування) ребер вихідного струмененаправляючього апарату рівний куту нахилу лопатей турбіни і співпадає з ним за напрямом. На фігурі 1 показаний загальний вигляд турбінного витратоміру, в якому, кут нахилу (закручування) ребер вихідного струмененаправляючього апарату рівний куту нахилу (закручування) ребер вхідного стр умененаправляючього апарату і протилежний з ним за напрямом. На фігурі 2 показаний загальний вигляд турбінного витратоміру в якому кут нахилу (закручування) ребер вихідного струмененаправляючього 4 апарату рівний куту нахилу лопатей турбіни і співпадає з ним за напрямом. Турбінний витратомір (Фіг.1, 2) складається з корпусу 1 з вимірювальним каналом 2, в якому розташовані вхідний струмененапраляючий апарат 3, турбіна 4, встановлена в підшипникових опорах, вихідний струмененаправляючий апарат 5, а також вузол знімання сигналу 6. Турбінний витратомір (Фіг.1) працює таким чином. Вимірюване середовище, рухаючись в прямому напрямі через вхідний струмененаправляючий апарат 3, впливає на турбіну 4 і приводить її до обертання. Вузол знімання сигналу 6 перетворює оберти турбіни в пропорційний витраті сигнал. При русі середовища в протилежному напрямі через вихідний струмененаправляючий апарат 5, вимірюване середовище впливає на турбіну з іншого боку і приводить її до обертання. Оскільки кут нахилу (закручування) ребер вихідного струмененаправляючього апарату рівний куту на хилу (закручування) ребер вхідного стр умененаправляючього апарату, але направлений в протилежну сторону, то турбіна буде обертатися в одному і тому ж напрямі. Турбінний витратомір (Фіг.2) працює таким чином. Вимірюване середовище, рухаючись в прямому напрямі через вхідний струмененаправляючий апарат 3, впливає на турбіну 4 і приводить її до обертання. Вузол знімання сигналу 6 перетворює оберти турбіни в пропорційний витраті сигнал. При русі середовища в протилежному напрямі через вихідний струмененаправляючий апарат 5, турбіна 4 обертатися не буде, оскільки кут на хилу (закручування) ребер вихідного струмененаправляючього апарату рівний куту на хилу лопатей турбіни і співпадає з ним за напрямом. Потік буде направлений паралельно площині лопатей турбіни, тому обертальний момент створюватися не буде. Така конструкція витратоміру дозволяє визначити витрату і кількість середовища, що протікає як в прямому, так і в зворотному напрямах. У трубопроводах поршневих насосів це дозволяє визначити основні характеристики насосів такі як дійсна подача, коефіцієнт подачі, теоретична подача, а також перетікання в клапанах. У зв'язку з тим, що турбіна не міняє напрям обертання при зміні напряму руху вимірюваного середовища, підвищується діапазон і точність вимірювання реверсивних потоків. 5 Комп’ютерна в ерстка Л. Купенко 85888 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Turbine flow rate meter

Автори англійською

Korotkov Petro Fedorovych

Назва патенту російською

Турбинный расходомер

Автори російською

Коротков Петр Федорович

МПК / Мітки

МПК: G01F 1/00

Мітки: турбінний, витратомір
