Різенарізний патрон

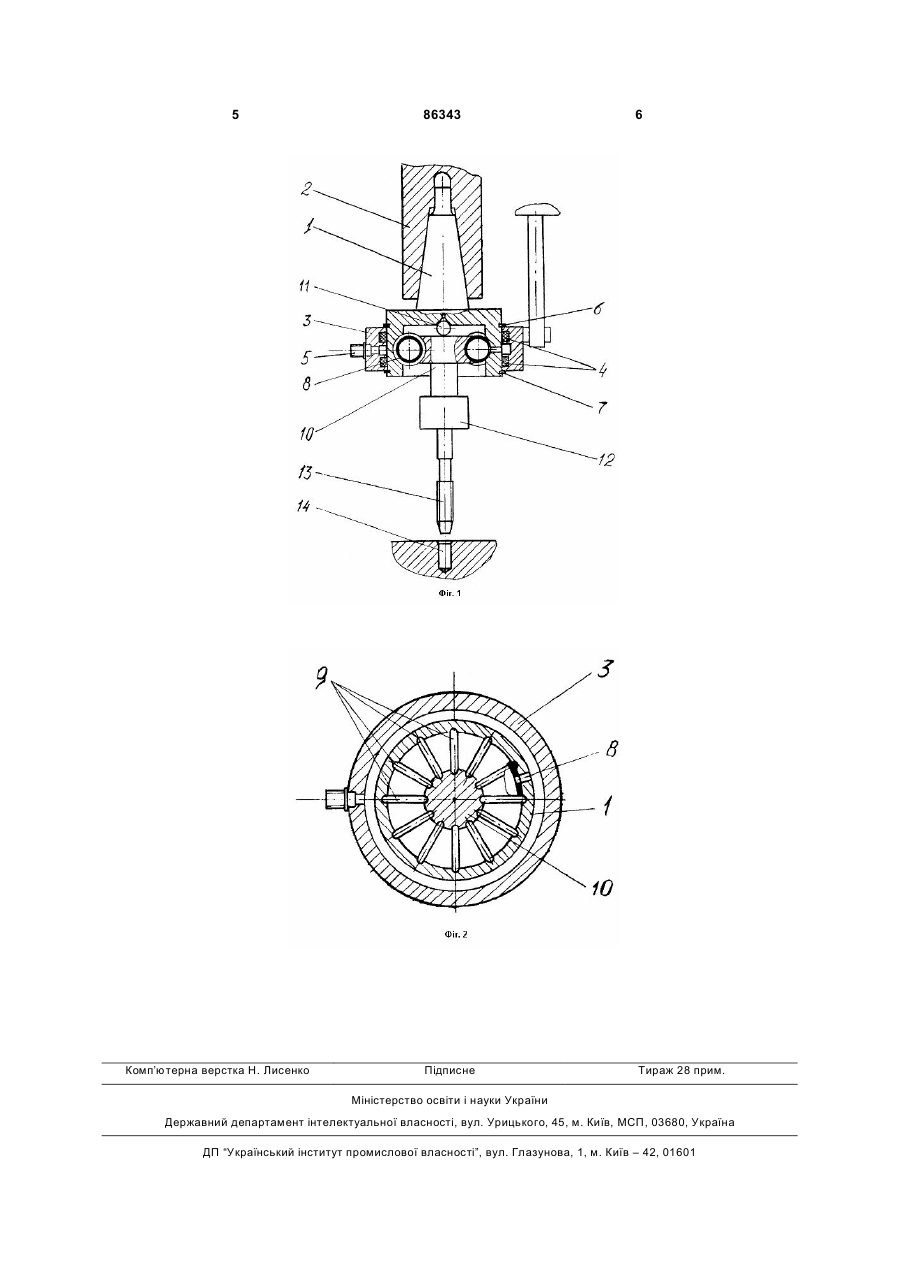

Різенарізний патрон, що містить ведучий елемент із хвостовиком, ведений елемент із мітчикотримачем, пружний елемент, розташований між ними, який відрізняється тим, що на цилінд 3 верхням яких в осьових площинах рівномірно розташовані канавки напівкруглого перерізу, з розміщеними в них ребрами жорсткості пружного елемента, виконаного у вигляді порожнистого тора, причому одна частина поверхні пружного елемента контактує з поверхнею сегментної канавки ведучого елемента, інша його частина - із поверхнею сегментної канавки відомого елемента, а внутрішня порожнина пружного елемента в діаметральній площині з'єднана через отвори пружного і ведучого елементів із повітропровідною муфтою, встановленою на зовнішній поверхні ведучого елемента що забезпечує підвищення якості різі і зменшення часу переналагодження патрона на нарізання інших типорозмірів різі. Підвищення якості нарізних різьби відбувається за рахунок врахування динамічної складової процесу різенарізання, вираженої в ударах зубів забірної ділянки мітчика, у момент заходу в оброблюваний отвір, а також коливань мітчика. Пружний елемент демпфує удари і коливання, що зменшує підрізання профілю різьби і поліпшує процес нарізання. Крім того, пружний тор компенсує неузгодженість між обертальним і поступальним рухом мітчика при "вигвинчуванні" з отвору, а також радіальний зсув мітчика відносно осі оброблюваного отвору. Зменшення часу переналагодження патрона на нарізання інших типорозмірів різі відбувається за рахунок використання одного пружного елемента, збільшення (зменшення) тиску у внутрішній порожнині якого приводить до збільшення (зменшення) жорсткості різенарізного патрона, що дозволяє нарізати різьби різних типорозмірів у різних оброблюваних матеріалах. Суть винаходу пояснюється графічними матеріалами, де на Фіг.1 зображений поздовжній розріз різенарізного патрона, а на Фіг.2 - поперечний переріз. Патрон складається із хвостовика 1, встановленого в шпинделі верстата 2. На циліндричну частину хвостовика 1 установлена муфта 3, що містить ущільнення 4 і штуцер 5. У муфті 3 виконана кільцева канавка, а в хвостовику радіальний отвір, що з'єднує штуцер 5 із внутрішньою порожниною пружного елемента 8. Від переміщень в осьовому напрямку муфту 3 утримують стопорні кільця 6 і 7. В отворі хвостовика 1 виконана сегментна канавка, а по поверхні останньої, в осьових рівномірно розташованих площинах, канавки із напівкруглим перетином в які встановлені ребра 86343 4 жорсткості 9 пружного елемента 8, що представляє собою порожнистій еластичний тор. Пружний елемент може бути виконаний з гуми. На зовнішній поверхні мітчикодержателя 10 виконана радіусна канавка, а на останньої радіальне розташовані канавки, профіль та розміри яких ідентичні профілю і розмірам канавок виконаних на хвостовику 1. Між хвостовиком 1 і мітчикодержателем 10 установлений пружний елемент 8, поверхні якого контактують з канавками хвостовика 1 і мітчикодержателя 10. Внутрішня порожнина пружного елемента 8 зєднана штуцером 5 через кільцеву канавку муфти 3 і радіальні отвори в хвостовику 11 і торі 9. Мітчикодержатель 10 фіксується в осьовому напрямку кулькою 11. На кінці мітчикодержателя знаходиться цанга 12 із установленим мітчиком 13 Оброблюваний отвір 14. Пристрій працює в такий спосіб. У залежності від типорозміру одержуваного різьблення в еластичний тор 8 через штуцер 5, муфту 3 і радіальний отвір хвостовика подається робоче тіло, наприклад, повітря, з визначеним тиском. Тор 8 розширюється, що приводить до зміни жорсткості патрона, необхідної для одержання даного типорозміру різьби. Потім шпинделю верстата 2 повідомляється обертання й осьове переміщення. У міру входження зубів забірної ділянки мітчика 13 в оброблюваний отвір 14 удари і коливання демпфуються і гасяться пружним елементом. Після того як оброблена необхідна довжина отвору, роблять реверсування рухів. Мітчик 13 "вигвинчується" з обробленого отвору 14. Повторюючи цикл описаних вище рухів, роблять нарізання різі в наступному отворі. Виготовлення різенарізного патрона даної конструкції, на інструментальних підприємствах працюючих у даній галузі, не повинне викликати ускладнень, тому що більшість елементів патрона є уніфікованими й стандартизованими, а виготовлення інших не складе великої трудомісткості. Джерела інформації: 1. А.с. 709266 СССР, МПК В23В31/04. Предохранительный патрон для резьбонарезного инструмента / А.П.Степанов (СССР). №2567290/25-08. Заявлено 06.01.78. Опубликовано 15.01.80. Бюл. №2. -2с.: ил. 2. А.с. 837581 СССР, МПК В23В31/04. Резьбонарезной патрон / В.В.Матвеев и др. (СССР). №2760542/25-08. Заявлено 03.05.79. Опубликовано 15.06.81. Бюл. №22. - 2с.: ил. 5 Комп’ютерна верстка Н. Лисенко 86343 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
