Опора шарошкового долота

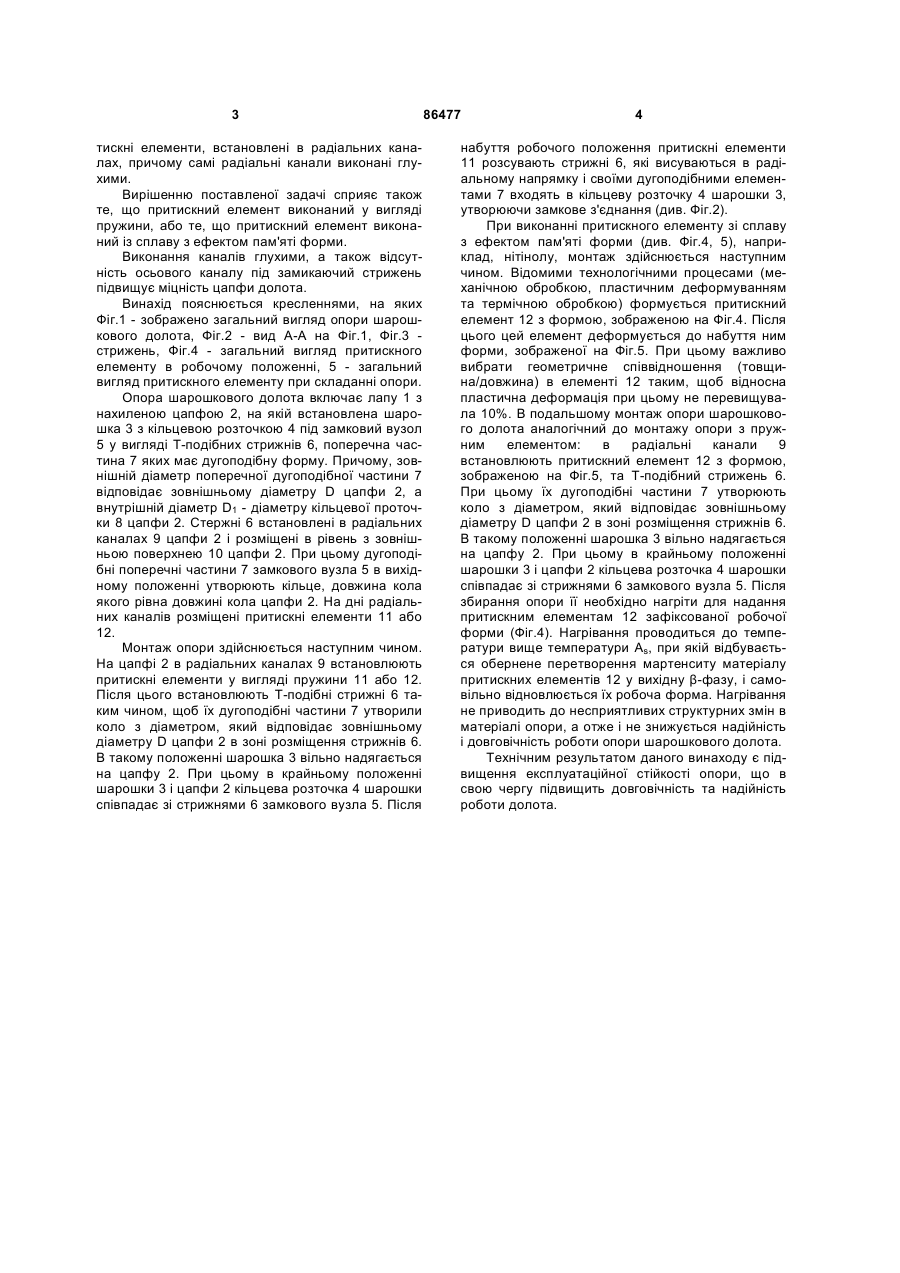

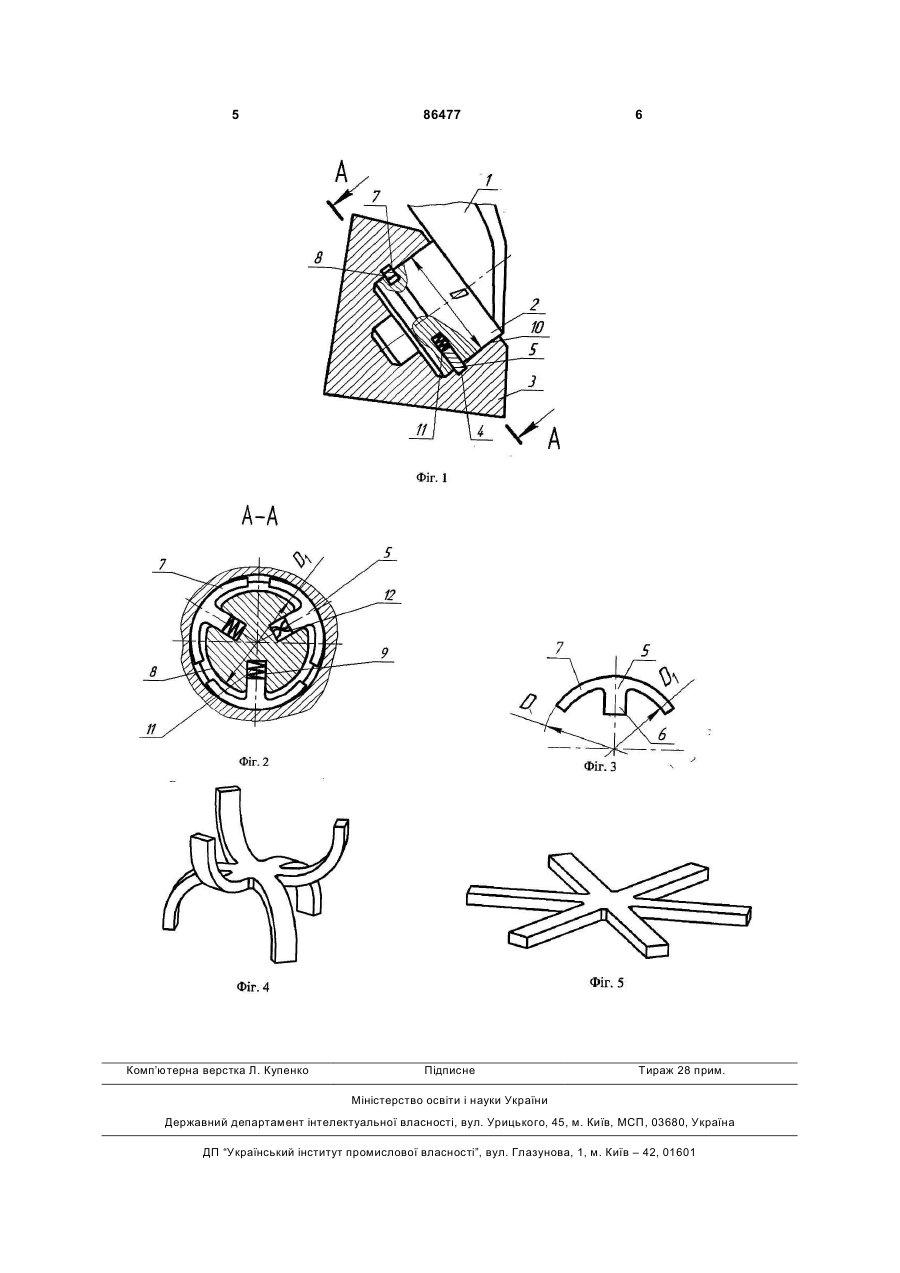

1. Опора шарошкового долота, яка містить лапу з нахиленою цапфою, встановлену на ній 3 тискні елементи, встановлені в радіальних каналах, причому самі радіальні канали виконані глухими. Вирішенню поставленої задачі сприяє також те, що притискний елемент виконаний у вигляді пружини, або те, що притискний елемент виконаний із сплаву з ефектом пам'яті форми. Виконання каналів глухими, а також відсутність осьового каналу під замикаючий стрижень підвищує міцність цапфи долота. Винахід пояснюється кресленнями, на яких Фіг.1 - зображено загальний вигляд опори шарошкового долота, Фіг.2 - вид А-А на Фіг.1, Фіг.3 стрижень, Фіг.4 - загальний вигляд притискного елементу в робочому положенні, 5 - загальний вигляд притискного елементу при складанні опори. Опора шарошкового долота включає лапу 1 з нахиленою цапфою 2, на якій встановлена шарошка 3 з кільцевою розточкою 4 під замковий вузол 5 у вигляді Т-подібних стрижнів 6, поперечна частина 7 яких має дугоподібну форму. Причому, зовнішній діаметр поперечної дугоподібної частини 7 відповідає зовнішньому діаметру D цапфи 2, а внутрішній діаметр D1 - діаметру кільцевої проточки 8 цапфи 2. Стержні 6 встановлені в радіальних каналах 9 цапфи 2 і розміщені в рівень з зовнішньою поверхнею 10 цапфи 2. При цьому дугоподібні поперечні частини 7 замкового вузла 5 в вихідному положенні утворюють кільце, довжина кола якого рівна довжині кола цапфи 2. На дні радіальних каналів розміщені притискні елементи 11 або 12. Монтаж опори здійснюється наступним чином. На цапфі 2 в радіальних каналах 9 встановлюють притискні елементи у вигляді пружини 11 або 12. Після цього встановлюють Т-подібні стрижні 6 таким чином, щоб їх дугоподібні частини 7 утворили коло з діаметром, який відповідає зовнішньому діаметру D цапфи 2 в зоні розміщення стрижнів 6. В такому положенні шарошка 3 вільно надягається на цапфу 2. При цьому в крайньому положенні шарошки 3 і цапфи 2 кільцева розточка 4 шарошки співпадає зі стрижнями 6 замкового вузла 5. Після 86477 4 набуття робочого положення притискні елементи 11 розсувають стрижні 6, які висуваються в радіальному напрямку і своїми дугоподібними елементами 7 входять в кільцеву розточку 4 шарошки 3, утворюючи замкове з'єднання (див. Фіг.2). При виконанні притискного елементу зі сплаву з ефектом пам'яті форми (див. Фіг.4, 5), наприклад, нітінолу, монтаж здійснюється наступним чином. Відомими технологічними процесами (механічною обробкою, пластичним деформуванням та термічною обробкою) формується притискний елемент 12 з формою, зображеною на Фіг.4. Після цього цей елемент деформується до набуття ним форми, зображеної на Фіг.5. При цьому важливо вибрати геометричне співвідношення (товщина/довжина) в елементі 12 таким, щоб відносна пластична деформація при цьому не перевищувала 10%. В подальшому монтаж опори шарошкового долота аналогічний до монтажу опори з пружним елементом: в радіальні канали 9 встановлюють притискний елемент 12 з формою, зображеною на Фіг.5, та Т-подібний стрижень 6. При цьому їх дугоподібні частини 7 утворюють коло з діаметром, який відповідає зовнішньому діаметру D цапфи 2 в зоні розміщення стрижнів 6. В такому положенні шарошка 3 вільно надягається на цапфу 2. При цьому в крайньому положенні шарошки 3 і цапфи 2 кільцева розточка 4 шарошки співпадає зі стрижнями 6 замкового вузла 5. Після збирання опори її необхідно нагріти для надання притискним елементам 12 зафіксованої робочої форми (Фіг.4). Нагрівання проводиться до температури вище температури As, при якій відбувається обернене перетворення мартенситу матеріалу притискних елементів 12 у вихідну β-фазу, і самовільно відновлюється їх робоча форма. Нагрівання не приводить до несприятливих структурних змін в матеріалі опори, а отже і не знижується надійність і довговічність роботи опори шарошкового долота. Технічним результатом даного винаходу є підвищення експлуатаційної стійкості опори, що в свою чергу підвищить довговічність та надійність роботи долота. 5 Комп’ютерна верстка Л. Купенко 86477 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
