Опора шарошки долота
Номер патенту: 76238
Опубліковано: 17.07.2006
Автори: Воробйов Вадим Миколайович, Квас Мирон Іванович, Воробйов Микола Степанович
Формула / Реферат
Опора шарошки долота, яка містить корпус шарошки, цапфу, кульки та ролики, яка відрізняється тим, що ролики виконані на периферійних частинах конічними з вершиною конуса на осі обертання шарошки і з фасонно-вгнутою поверхнею обертання в середній частині та розміщені між кульками з боку корпусу шарошки з можливістю контакту з кульками фасонно-вгнутою частиною в двох точках, рознесених вздовж осі ролика протилежно від меридіанного перерізу кульок таким чином, що радіуси ролика в цих точках в площині, перпендикулярній площині його обертання, більші за радіус кульки в 1,05-1,1 рази, а на буртиках цапфи виконані внутрішні проточки з можливістю взаємодії коченням з конічними частинами роликів з боку, протилежного точці взаємодії цапфи з кульками.
Текст

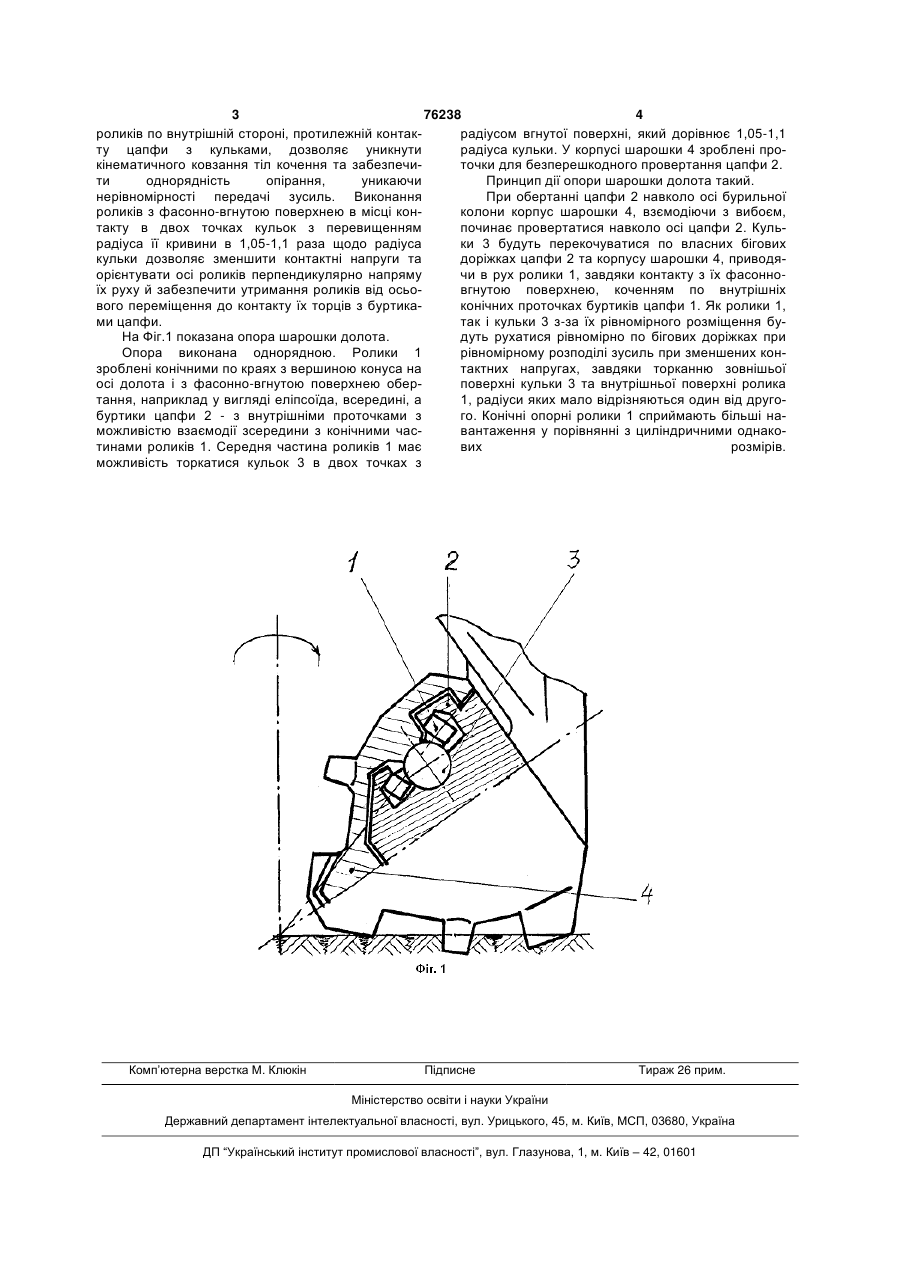

Опора шарошки долота, яка містить корпус шарошки, цапфу, кульки та ролики, яка відрізняється тим, що ролики виконані на периферійних 3 76238 4 роликів по внутрішній стороні, протилежній контакрадіусом вгнутої поверхні, який дорівнює 1,05-1,1 ту цапфи з кульками, дозволяє уникнути радіуса кульки. У корпусі шарошки 4 зроблені прокінематичного ковзання тіл кочення та забезпечиточки для безперешкодного провертання цапфи 2. ти однорядність опірання, уникаючи Принцип дії опори шарошки долота такий. нерівномірності передачі зусиль. Виконання При обертанні цапфи 2 навколо осі бурильної роликів з фасонно-вгнутою поверхнею в місці конколони корпус шарошки 4, взємодіючи з вибоєм, такту в двох точках кульок з перевищенням починає провертатися навколо осі цапфи 2. Кульрадіуса її кривини в 1,05-1,1 раза щодо радіуса ки 3 будуть перекочуватися по власних бігових кульки дозволяє зменшити контактні напруги та доріжках цапфи 2 та корпусу шарошки 4, приводяорієнтувати осі роликів перпендикулярно напряму чи в рух ролики 1, завдяки контакту з їх фасонноїх руху й забезпечити утримання роликів від осьовгнутою поверхнею, коченням по внутрішніх вого переміщення до контакту їх торців з буртикаконічних проточках буртиків цапфи 1. Як ролики 1, ми цапфи. так і кульки 3 з-за їх рівномірного розміщення буНа Фіг.1 показана опора шарошки долота. дуть рухатися рівномірно по бігових доріжках при Опора виконана однорядною. Ролики 1 рівномірному розподілі зусиль при зменшених конзроблені конічними по краях з вершиною конуса на тактних напругах, завдяки торканню зовнішьої осі долота і з фасонно-вгнутою поверхнею оберповерхні кульки 3 та внутрішньої поверхні ролика тання, наприклад у вигляді еліпсоїда, всередині, а 1, радіуси яких мало відрізняються один від другобуртики цапфи 2 - з внутрішніми проточками з го. Конічні опорні ролики 1 сприймають більші наможливістю взаємодії зсередини з конічними часвантаження у порівнянні з циліндричними однакотинами роликів 1. Середня частина роликів 1 має вих розмірів. можливість торкатися кульок 3 в двох точках з Комп’ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSupport of bit roller cutter
Автори англійськоюVorobiov Mykola Stepanovych, Kvas Myron Ivanovych
Назва патенту російськоюОпора шарошки долота
Автори російськоюВоробьев Николай Степанович, Квас Мирон Иванович
МПК / Мітки
МПК: F16C 19/49, E21B 10/22
Код посилання
<a href="https://ua.patents.su/2-76238-opora-sharoshki-dolota.html" target="_blank" rel="follow" title="База патентів України">Опора шарошки долота</a>
