Вібраційний екстрактор

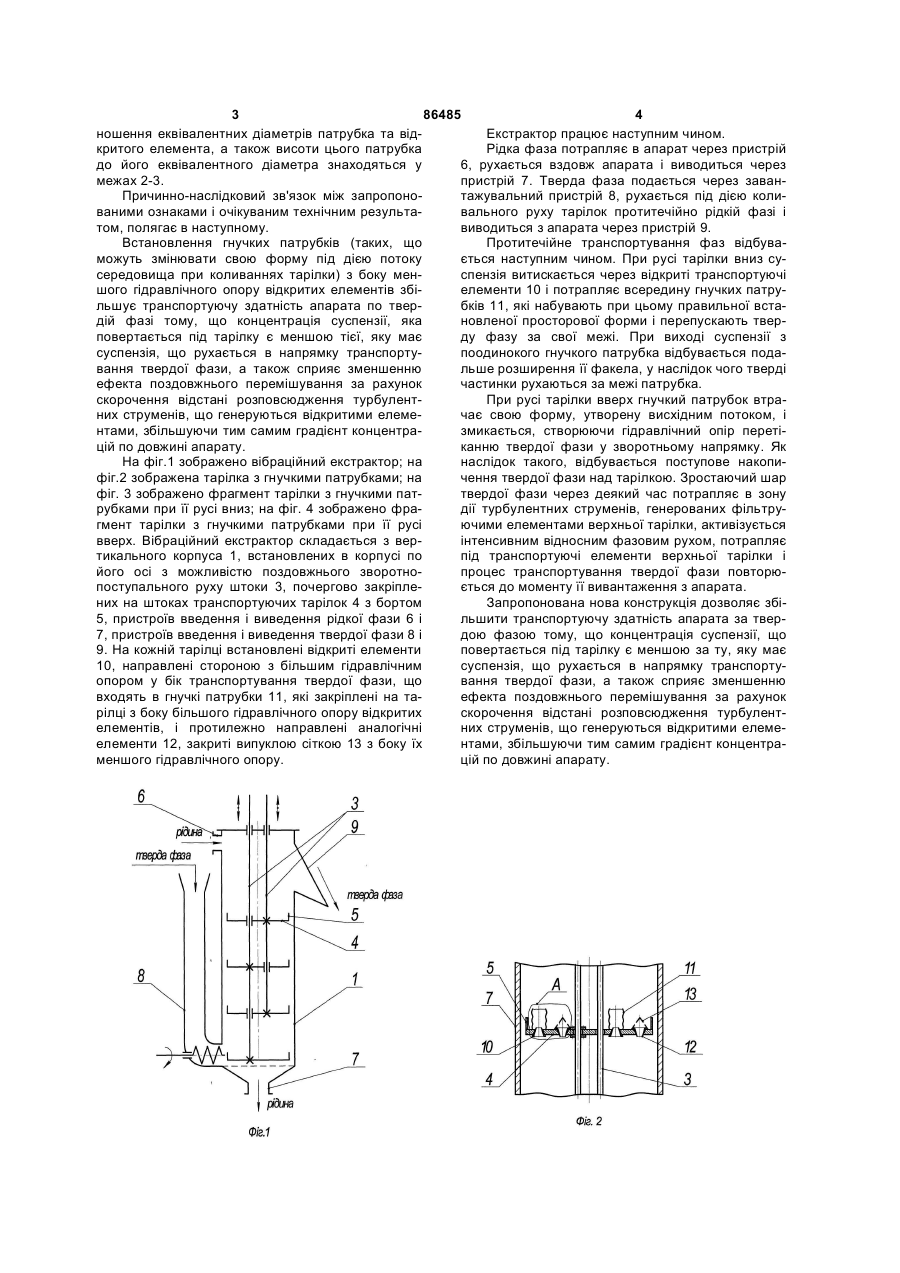

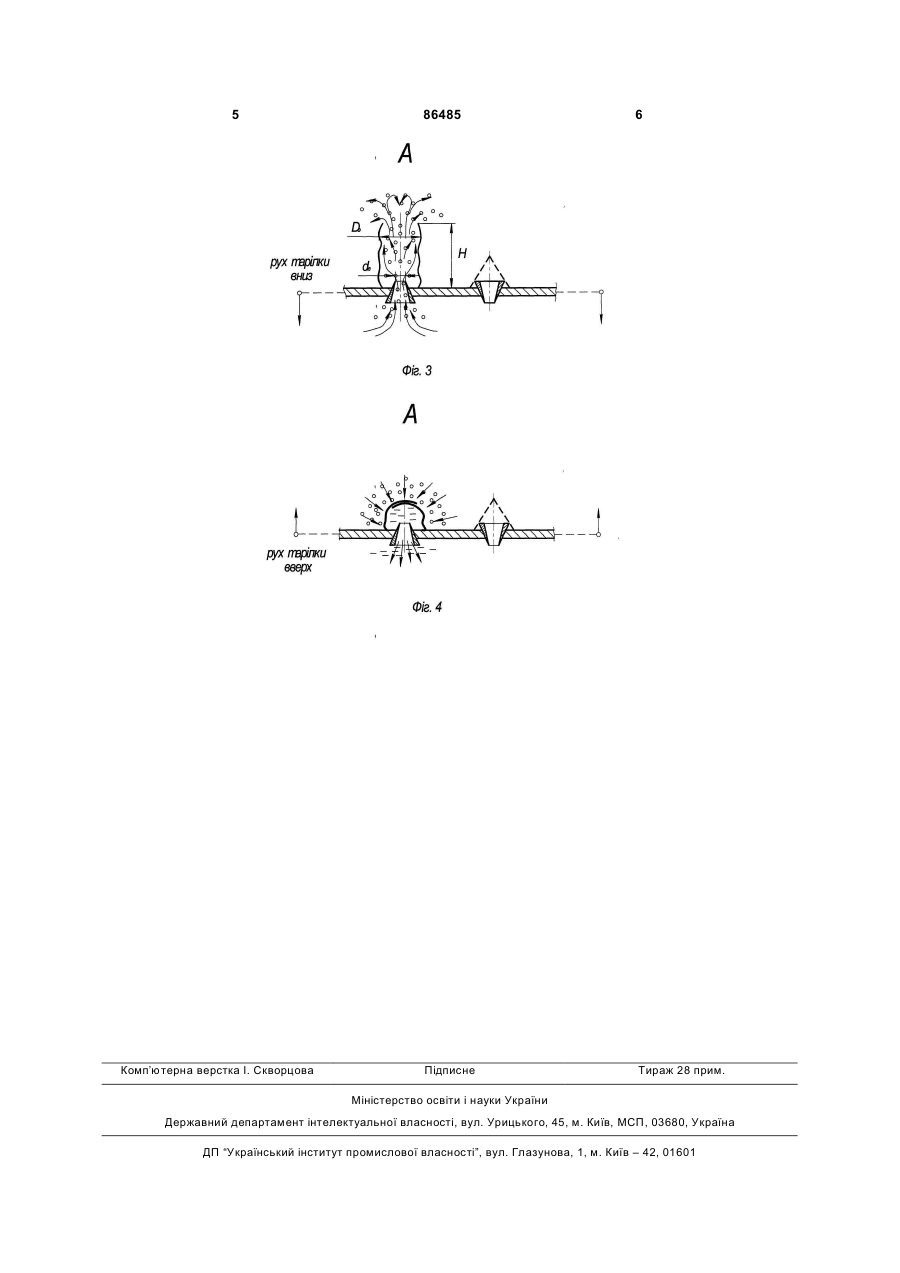

Вібраційний екстрактор, який має вертикальний корпус з пристроями введення та виведення фаз, встановлені в корпусі з можливістю поздовжнього зворотно-поступального переміщення штоки з закріпленими на них тарілками з бортом по пе 3 86485 4 ношення еквівалентних діаметрів патрубка та відЕкстрактор працює наступним чином. критого елемента, а також висоти цього патрубка Рідка фаза потрапляє в апарат через пристрій до його еквівалентного діаметра знаходяться у 6, рухається вздовж апарата і виводиться через межах 2-3. пристрій 7. Тверда фаза подається через заванПричинно-наслідковий зв'язок між запропонотажувальний пристрій 8, рухається під дією коливаними ознаками і очікуваним технічним результавального руху тарілок протитечійно рідкій фазі і том, полягає в наступному. виводиться з апарата через пристрій 9. Встановлення гнучких патрубків (таких, що Протитечійне транспортування фаз відбуваможуть змінювати свою форму під дією потоку ється наступним чином. При русі тарілки вниз сусередовища при коливаннях тарілки) з боку менспензія витискається через відкриті транспортуючі шого гідравлічного опору відкритих елементів збіелементи 10 і потрапляє всередину гнучких патрульшує транспортуючу здатність апарата по твербків 11, які набувають при цьому правильної встадій фазі тому, що концентрація суспензії, яка новленої просторової форми і перепускають тверповертається під тарілку є меншою тієї, яку має ду фазу за свої межі. При виході суспензії з суспензія, що рухається в напрямку транспортупоодинокого гнучкого патрубка відбувається подавання твердої фази, а також сприяє зменшенню льше розширення її факела, у наслідок чого тверді ефекта поздовжнього перемішування за рахунок частинки рухаються за межі патрубка. скорочення відстані розповсюдження турбулентПри русі тарілки вверх гнучкий патрубок втраних струменів, що генеруються відкритими елемечає свою форму, утворену висхідним потоком, і нтами, збільшуючи тим самим градієнт концентразмикається, створюючи гідравлічний опір перетіцій по довжині апарату. канню твердої фази у зворотньому напрямку. Як На фіг.1 зображено вібраційний екстрактор; на наслідок такого, відбувається поступове накопифіг.2 зображена тарілка з гнучкими патрубками; на чення твердої фази над тарілкою. Зростаючий шар фіг. 3 зображено фрагмент тарілки з гнучкими паттвердої фази через деякий час потрапляє в зону рубками при її русі вниз; на фіг. 4 зображено фрадії турбулентних струменів, генерованих фільтругмент тарілки з гнучкими патрубками при її русі ючими елементами верхньої тарілки, активізується вверх. Вібраційний екстрактор складається з верінтенсивним відносним фазовим рухом, потрапляє тикального корпуса 1, встановлених в корпусі по під транспортуючі елементи верхньої тарілки і його осi з можливістю поздовжнього зворотнопроцес транспортування твердої фази повторюпоступального руху штоки 3, почергово закріплеється до моменту її вивантаження з апарата. них на штоках транспортуючих тарілок 4 з бортом Запропонована нова конструкція дозволяє збі5, пристроїв введення і виведення рідкої фази 6 і льшити транспортуючу здатність апарата за твер7, пристроїв введення і виведення твердої фази 8 і дою фазою тому, що концентрація суспензії, що 9. На кожній тарілці встановлені відкриті елементи повертається під тарілку є меншою за ту, яку має 10, направлені стороною з більшим гідравлічним суспензія, що рухається в напрямку транспортуопором у бік транспортування твердої фази, що вання твердої фази, а також сприяє зменшенню входять в гнучкі патрубки 11, які закріплені на таефекта поздовжнього перемішування за рахунок рілці з боку більшого гідравлічного опору відкритих скорочення відстані розповсюдження турбулентелементів, і протилежно направлені аналогічні них струменів, що генеруються відкритими елемеелементи 12, закриті випуклою сіткою 13 з боку їх нтами, збільшуючи тим самим градієнт концентраменшого гідравлічного опору. цій по довжині апарату. 5 Комп’ютерна верстка І. Скворцова 86485 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
