Спосіб виявлення зони підвищеної фізичної активності у зерновому насипі

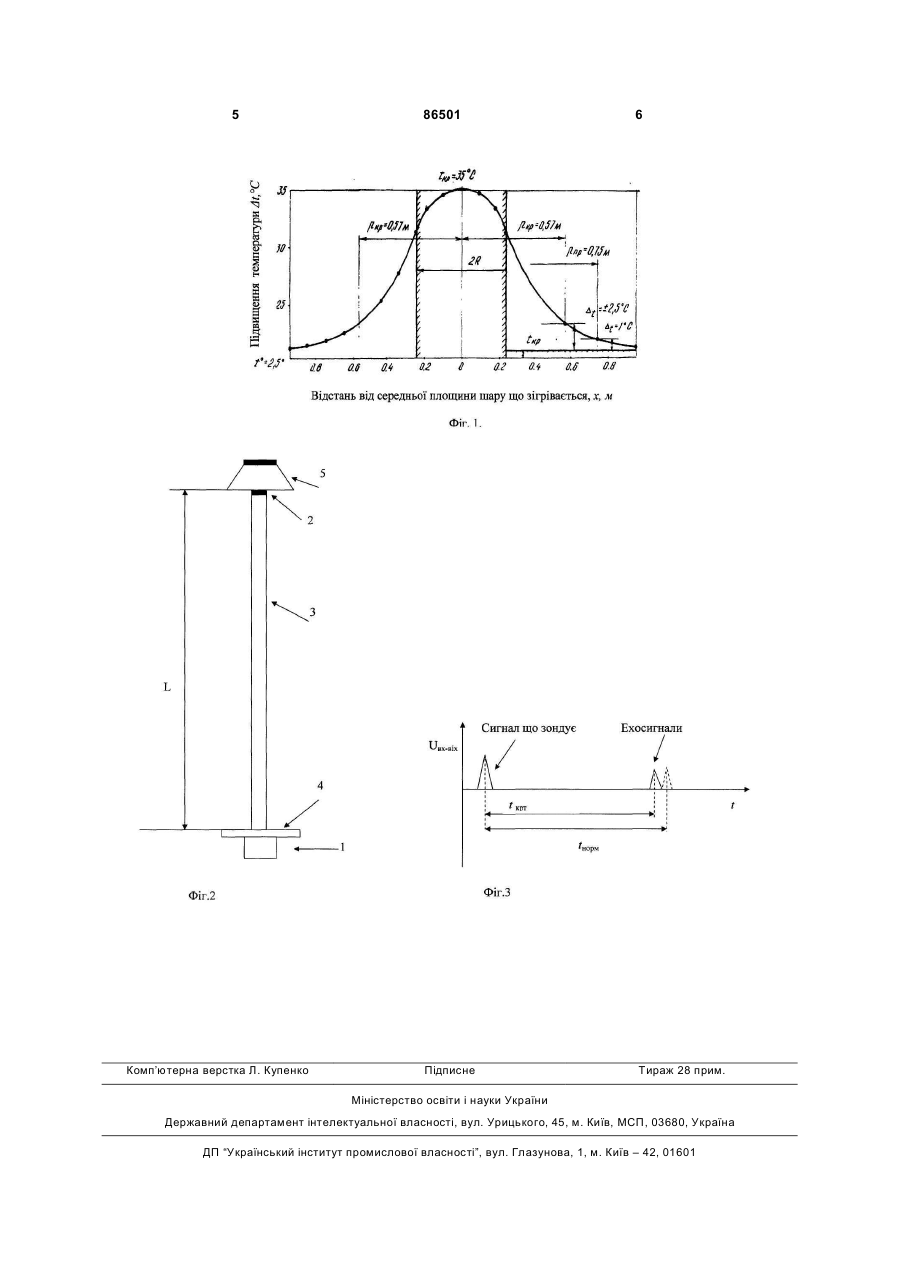

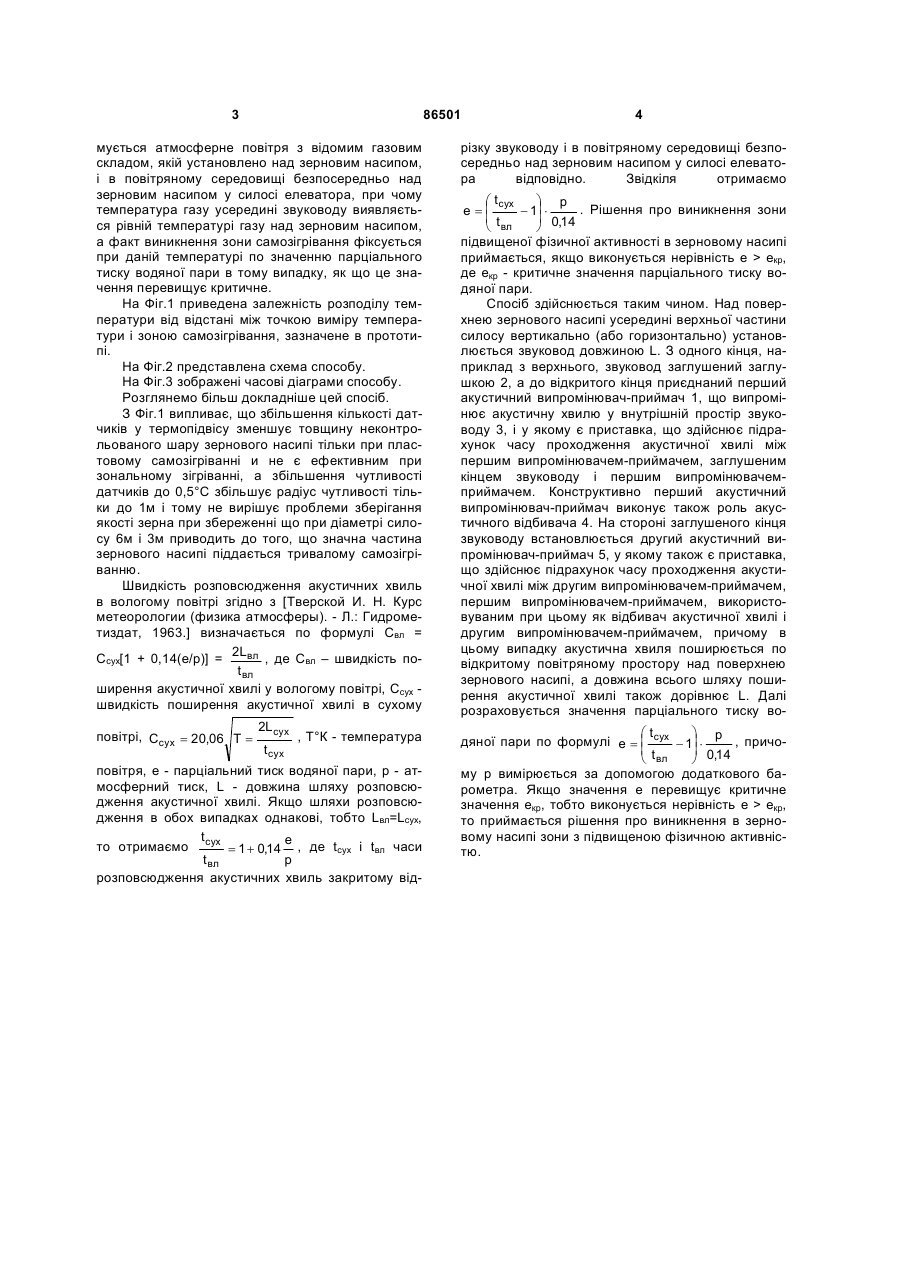

Спосіб виявлення зони підвищеної фізичної активності у зерновому насипі, що включає вимірювання температури зернового насипу, який відрізняється тим, що здійснюють вимірювання температури повітря безпосередньо над зерновим C2 1 3 86501 мується атмосферне повітря з відомим газовим складом, якій установлено над зерновим насипом, і в повітряному середовищі безпосередньо над зерновим насипом у силосі елеватора, при чому температура газу усередині звуководу виявляється рівній температурі газу над зерновим насипом, а факт виникнення зони самозігрівання фіксується при даній температурі по значенню парціального тиску водяної пари в тому випадку, як що це значення перевищує критичне. На Фіг.1 приведена залежність розподілу температури від відстані між точкою виміру температури і зоною самозігрівання, зазначене в прототипі. На Фіг.2 представлена схема способу. На Фіг.3 зображені часові діаграми способу. Розглянемо більш докладніше цей спосіб. З Фіг.1 випливає, що збільшення кількості датчиків у термопідвісу зменшує товщину неконтрольованого шару зернового насипі тільки при пластовому самозігріванні и не є ефективним при зональному зігріванні, а збільшення чутливості датчиків до 0,5°С збільшує радіус чутливості тільки до 1м і тому не вирішує проблеми зберігання якості зерна при збереженні що при діаметрі силосу 6м і 3м приводить до того, що значна частина зернового насипі піддається тривалому самозігріванню. Швидкість розповсюдження акустичних хвиль в вологому повітрі згідно з [Тверской И. Η. Курс метеорологии (физика атмосферы). - Л.: Гидрометиздат, 1963.] визначається по формулі Свл = 2Lвл Ссух[1 + 0,14(е/р)] = , де Свл – швидкість поt вл ширення акустичної хвилі у вологому повітрі, Ссух швидкість поширення акустичної хвилі в сухому повітрі, Ссух = 20,06 Т = 2Lсух t сух , Т°К - температура повітря, е - парціальний тиск водяної пари, p - атмосферний тиск, L - довжина шляху розповсюдження акустичної хвилі. Якщо шляхи розповсюдження в обох випадках однакові, тобто Lвл=Lсух, t е то отримаємо сух = 1 + 0,14 , де tсух і tвл часи р t вл розповсюдження акустичних хвиль закритому від 4 різку звуководу і в повітряному середовищі безпосередньо над зерновим насипом у силосі елеватора відповідно. Звідкіля отримаємо æ t сух ö р . Рішення про виникнення зони = ç - 1÷ × e ç ÷ 0,14 è t вл ø підвищеної фізичної активності в зерновому насипі приймається, якщо виконується нерівність e > екр, де екр - критичне значення парціального тиску водяної пари. Спосіб здійснюється таким чином. Над поверхнею зернового насипі усередині верхньої частини силосу вертикально (або горизонтально) установлюється звуковод довжиною L. З одного кінця, наприклад з верхнього, звуковод заглушений заглушкою 2, а до відкритого кінця приєднаний перший акустичний випромінювач-приймач 1, що випромінює акустичну хвилю у внутрішній простір звуководу 3, і у якому є приставка, що здійснює підрахунок часу проходження акустичної хвилі між першим випромінювачем-приймачем, заглушеним кінцем звуководу і першим випромінювачемприймачем. Конструктивно перший акустичний випромінювач-приймач виконує також роль акустичного відбивача 4. На стороні заглушеного кінця звуководу встановлюється другий акустичний випромінювач-приймач 5, у якому також є приставка, що здійснює підрахунок часу проходження акустичної хвилі між другим випромінювачем-приймачем, першим випромінювачем-приймачем, використовуваним при цьому як відбивач акустичної хвилі і другим випромінювачем-приймачем, причому в цьому випадку акустична хвиля поширюється по відкритому повітряному простору над поверхнею зернового насипі, а довжина всього шляху поширення акустичної хвилі також дорівнює L. Далі розраховується значення парціального тиску воæt ö р , причодяної пари по формулі e = ç сух - 1÷ × çt ÷ 0,14 è вл ø му р вимірюється за допомогою додаткового барометра. Якщо значення е перевищує критичне значення екр, тобто виконується нерівність е > екр, то приймається рішення про виникнення в зерновому насипі зони з підвищеною фізичною активністю. 5 Комп’ютерна верстка Л. Купенко 86501 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
