Муфта зубчаста

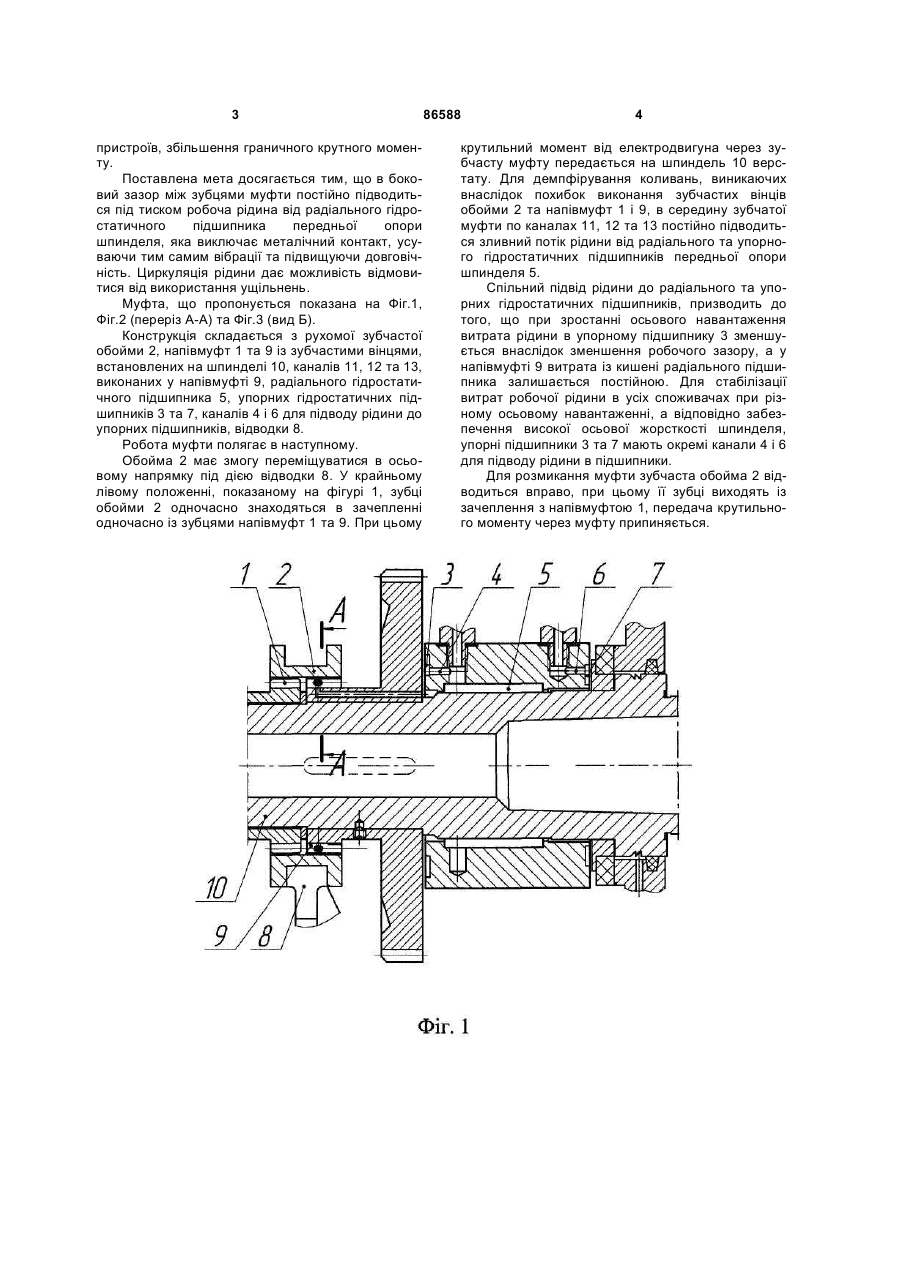

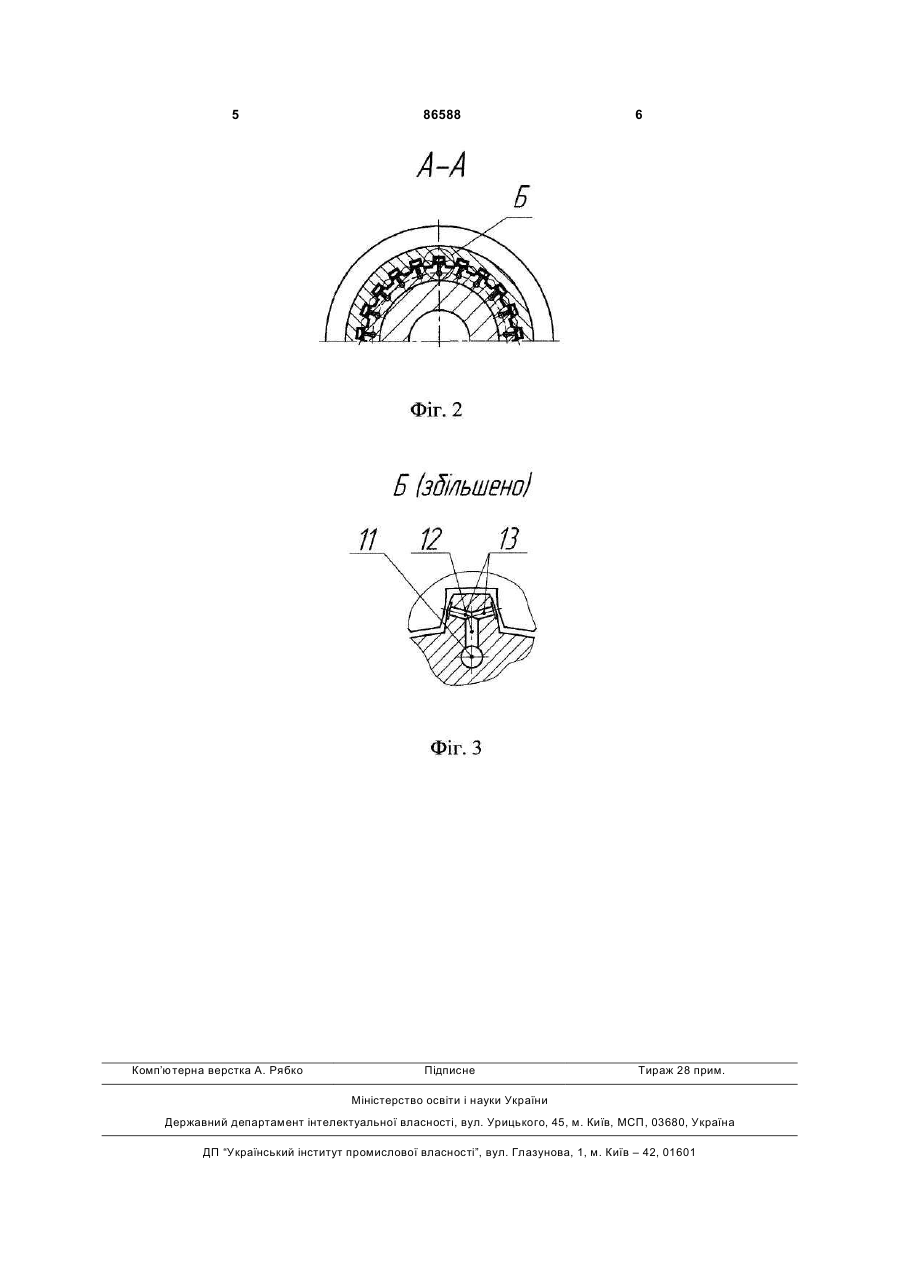

Муфта зубчаста, яка містить дві сталеві зубчасті півмуфти та сталеву зубчасту обойму, виконану з можливістю переміщення в осьовому напрямку та з можливістю одночасного зчеплення з обома півмуфтами, яка відрізняється тим, що згадані півмуфти встановлені на шпинделі, передня опора якого має радіальний та упорні гідростатичні підшипники, при цьому в одній із півмуфт виконані канали для постійної подачі під час роботи муфти робочої рідини від згаданих гідростатичних підшипників у боковий зазор між зчепленими зубцями. (19) (21) a200512229 (22) 19.12.2005 (24) 12.05.2009 (46) 12.05.2009, Бюл.№ 9, 2009 р. (72) САХНО ЮРІЙ ОЛЕКСІЙОВИЧ, UA, ФЕДОРИНЕНКО ДМИТРО ЮРІЙОВИЧ, UA, ВОЛИК ВІКТОР СЕРГІЙОВИЧ, UA (73) ЧЕРНІГІВСЬКИЙ ДЕРЖАВНИЙ ТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ, UA (56) Иванов Е.А. Муфты приводов. - М.: Машгиз, 1958. - С.137-140. SU 198380, 28.06.1967 JP 60168920 A, 02.09.1985 SU 618587, 05.08.1978 3 пристроїв, збільшення граничного крутного моменту. Поставлена мета досягається тим, що в боковий зазор між зубцями муфти постійно підводиться під тиском робоча рідина від радіального гідростатичного підшипника передньої опори шпинделя, яка виключає металічний контакт, усуваючи тим самим вібрації та підвищуючи довговічність. Циркуляція рідини дає можливість відмовитися від використання ущільнень. Муфта, що пропонується показана на Фіг.1, Фіг.2 (переріз А-А) та Фіг.3 (вид Б). Конструкція складається з рухомої зубчастої обойми 2, напівмуфт 1 та 9 із зубчастими вінцями, встановлених на шпинделі 10, каналів 11, 12 та 13, виконаних у напівмуфті 9, радіального гідростатичного підшипника 5, упорних гідростатичних підшипників 3 та 7, каналів 4 і 6 для підводу рідини до упорних підшипників, відводки 8. Робота муфти полягає в наступному. Обойма 2 має змогу переміщуватися в осьовому напрямку під дією відводки 8. У крайньому лівому положенні, показаному на фігурі 1, зубці обойми 2 одночасно знаходяться в зачепленні одночасно із зубцями напівмуфт 1 та 9. При цьому 86588 4 крутильний момент від електродвигуна через зубчасту муфту передається на шпиндель 10 верстату. Для демпфірування коливань, виникаючих внаслідок похибок виконання зубчастих вінців обойми 2 та напівмуфт 1 і 9, в середину зубчатої муфти по каналах 11, 12 та 13 постійно підводиться зливний потік рідини від радіального та упорного гідростатичних підшипників передньої опори шпинделя 5. Спільний підвід рідини до радіального та упорних гідростатичних підшипників, призводить до того, що при зростанні осьового навантаження витрата рідини в упорному підшипнику 3 зменшується внаслідок зменшення робочого зазору, а у напівмуфті 9 витрата із кишені радіального підшипника залишається постійною. Для стабілізації витрат робочої рідини в усіх споживачах при різному осьовому навантаженні, а відповідно забезпечення високої осьової жорсткості шпинделя, упорні підшипники 3 та 7 мають окремі канали 4 і 6 для підводу рідини в підшипники. Для розмикання муфти зубчаста обойма 2 відводиться вправо, при цьому її зубці виходять із зачеплення з напівмуфтою 1, передача крутильного моменту через муфту припиняється. 5 Комп’ютерна верстка А. Рябко 86588 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
