Зубчаста муфта

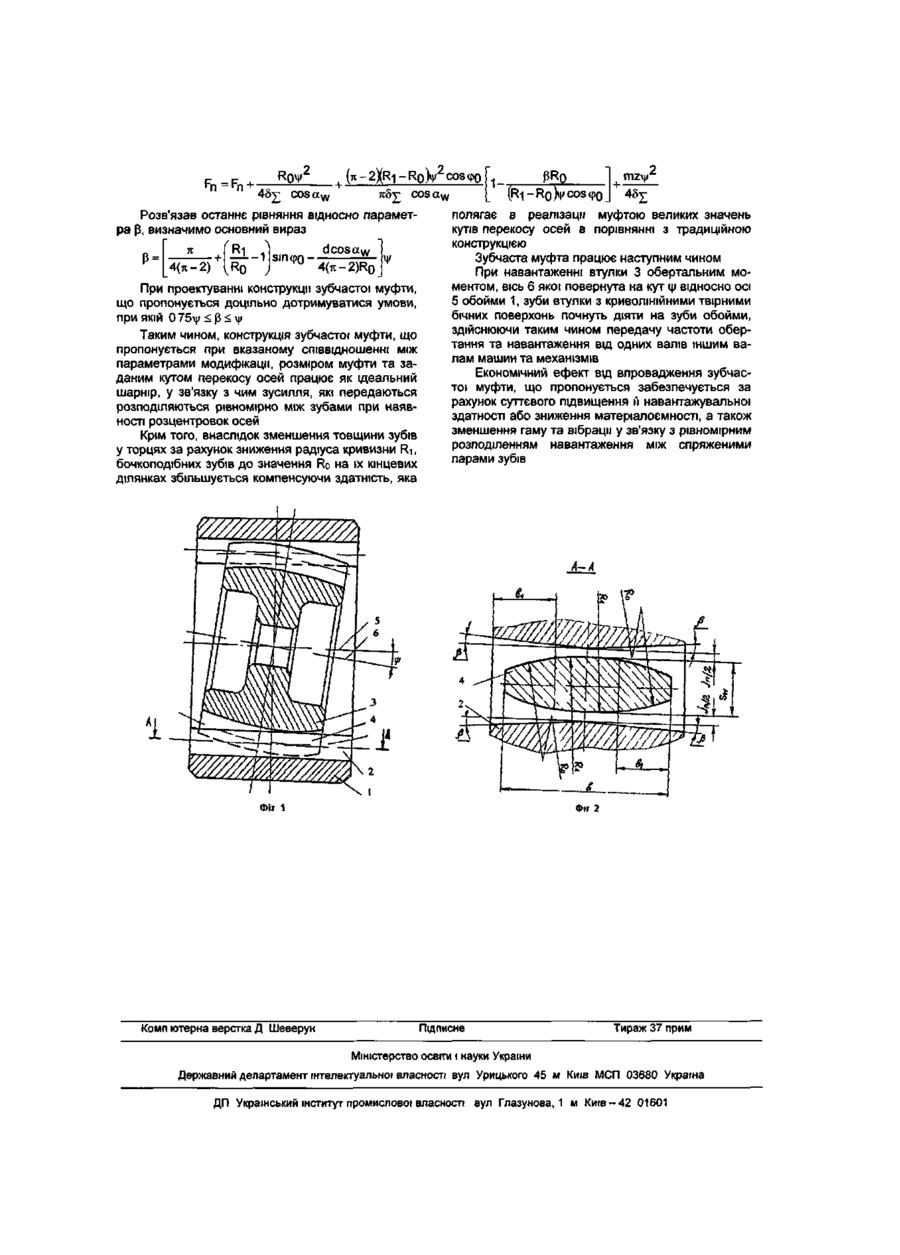

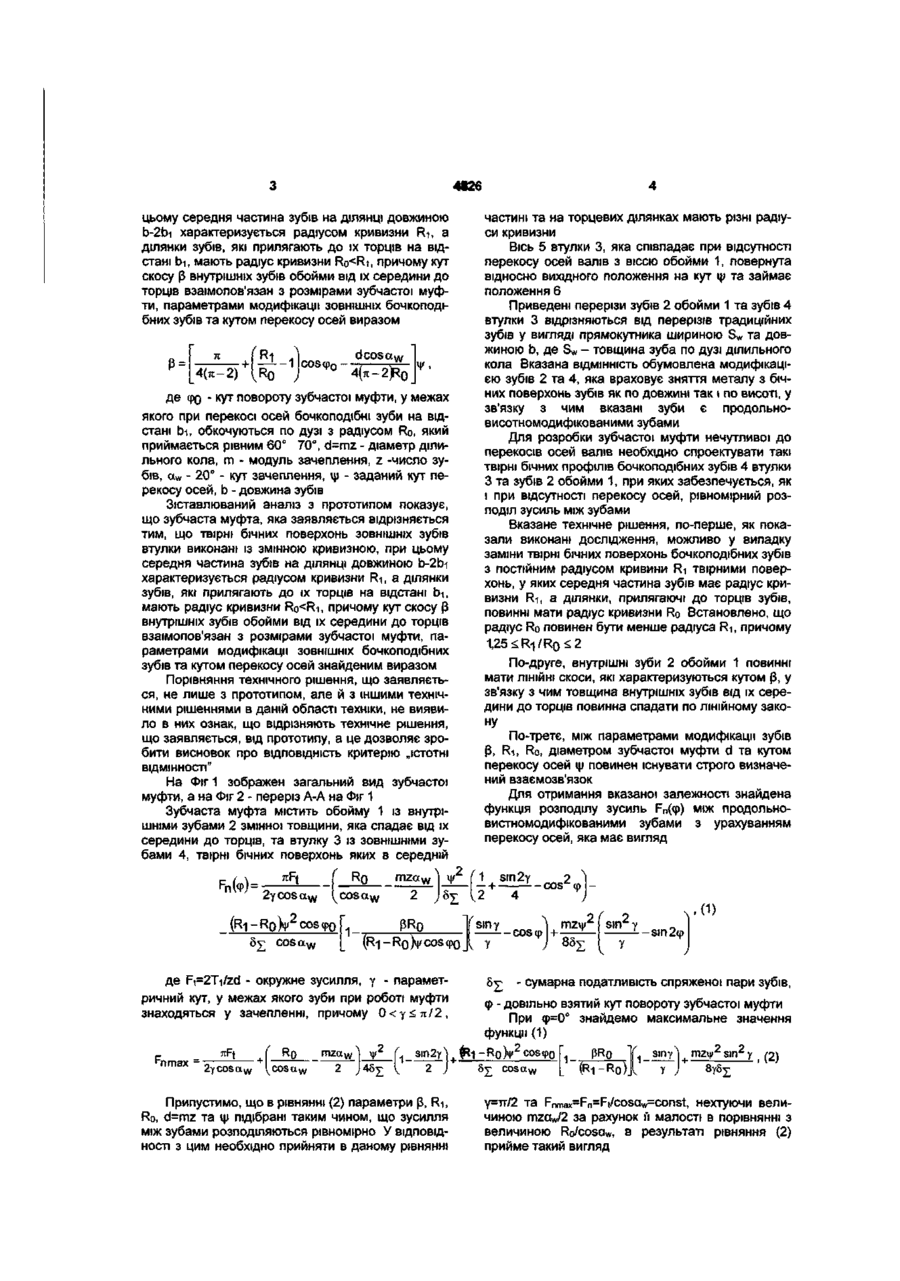

Зубчаста муфта, яка містить втулку із зовнішніми бочкоподібними зубами та обойму, якаїїохоплює з внутрішніми зубами змінної товщини, яка зменшується від середини зубів до торців по лінійному закону, які знаходяться в зачепленні між собою, яка відрізняється тим, що твірні бічних поверхонь зовнішніх зубів втулки виконані із змінною кривизною, при цьому середня частина зубів на ділянці довжиною b-2t>i характеризується радіусом кривизни R i , а ділянки зубів, які прилягають до їх торців на відстані bf, мають радіус кривизни Корисна модель відноситься до області машинобудування. Відома зубчаста муфта, яка містить втулку та обойму, яка її охоплює з розташованими на них евольвентними відповідно зовнішніми та внутрішніми зубами, які в процесі зачеплення один з одним здійснюють передачу обертання та навантаження від одних валів іншим валам машин та механізмів, компенсуючи при цьому перекоси валів за рахунок наявності гарантованих бічних та радіальних зазорів між зубами [1]: Попов А. П. Зубчатые муфты в судовых агрегатах. - Л.: Судостроение, 1985. -246с. Недоліком вказаної зубчастої муфти є невисока навантажувальна здатність, яка обумовлена перекосами осей валів. Найбільш близьким за технічною сутністю є прийнята за прототип зубчаста муфта, яка містить втулку із зовнішніми бочкоподібними зубами та обойму, яка її охоплює з внутрішніми зубами змінної товщини, яка спадає від середини зубів до торців по лінійному закону, які знаходяться в зачепленні між собою.у якої зовнішні зуби втулки виконані бочкоподібними з постійним радіусом кривизни твірних їх бічних профілів, а внутрішні зуби обойми - скошені від середини до торців [2]: А.С. 1504394 СССР. Зубчатая муфта / А. П. Попов (СССР). - 4089604/31-27; Заявлено 09.07.86; Опубл. 30.08.89. Бюл. №32. Недоліком вказаної зубчастої муфти є її чутливість до перекосу осей, яка призводить до нерівномірності розподілу зусиль між зубами та зниженню її навантажувальної здатності. Задача корисної моделі - створення зубчастої муфти, яка нечутлива до перекосу осей валів, підвищення її навантажувальної здатності до рівня навантажувальної здатності муфти, яка працює при відсутності перекосу осей валів, її ефективності та підвищення компенсуючої здатності. Для вирішення задачі в зубчастій муфті, яка містить втулку із зовнішніми бочкоподібними зубами та обойму, яка її охоплює з внутрішніми зубами змінної товщини, яка спадає від середини зубів до торців по лінійному закону, які знаходяться в зачепленні між собою, твірні бічних поверхонь зовнішніх зубів втулки виконані із змінною кривизною, при RQ < F?1, причому кут скосу р внутрішніх зубів обойми від їх середини до торців взаємопов'язаний з розмірами зубчастої муфти, параметрами модифікації зовнішніх бочкоподібних зубів та кутом перекосу осей виразом: 1 БІПфо d cos aw де фо - кут повороту зубчастої муфти, у межах якого при перекосі осей бочкоподібні зуби на відстані Ьі обкочуються по дузі з радіусом Rrj , який приймається рівним 60°... 70°; d = mz - діаметр ділильного кола; m - модуль зачеплення; z - число зубів; a w - 20° - кут зачеплення; у - заданий кут перекосу осей; b - довжина зубів. CO
