Зубчаста муфта

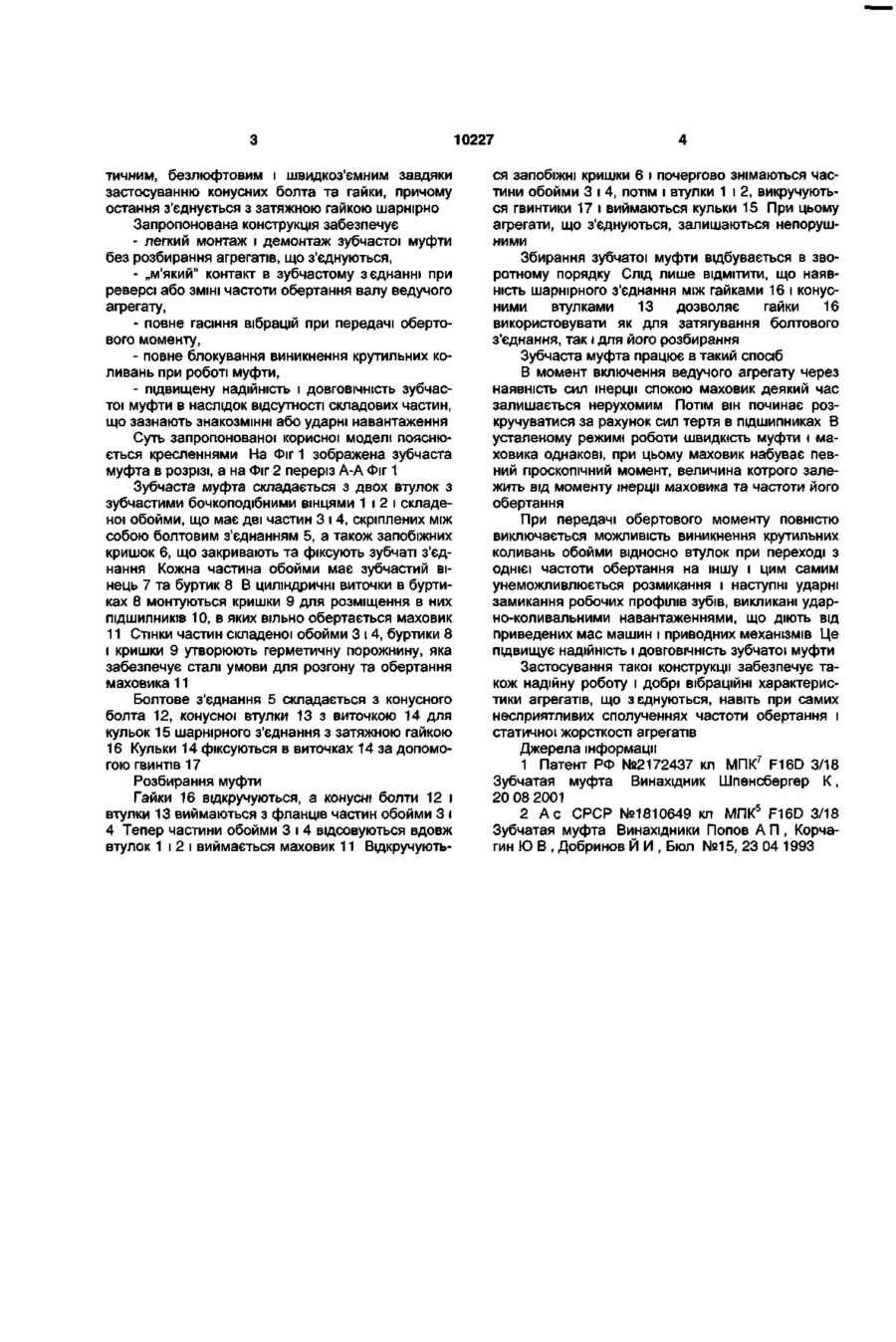

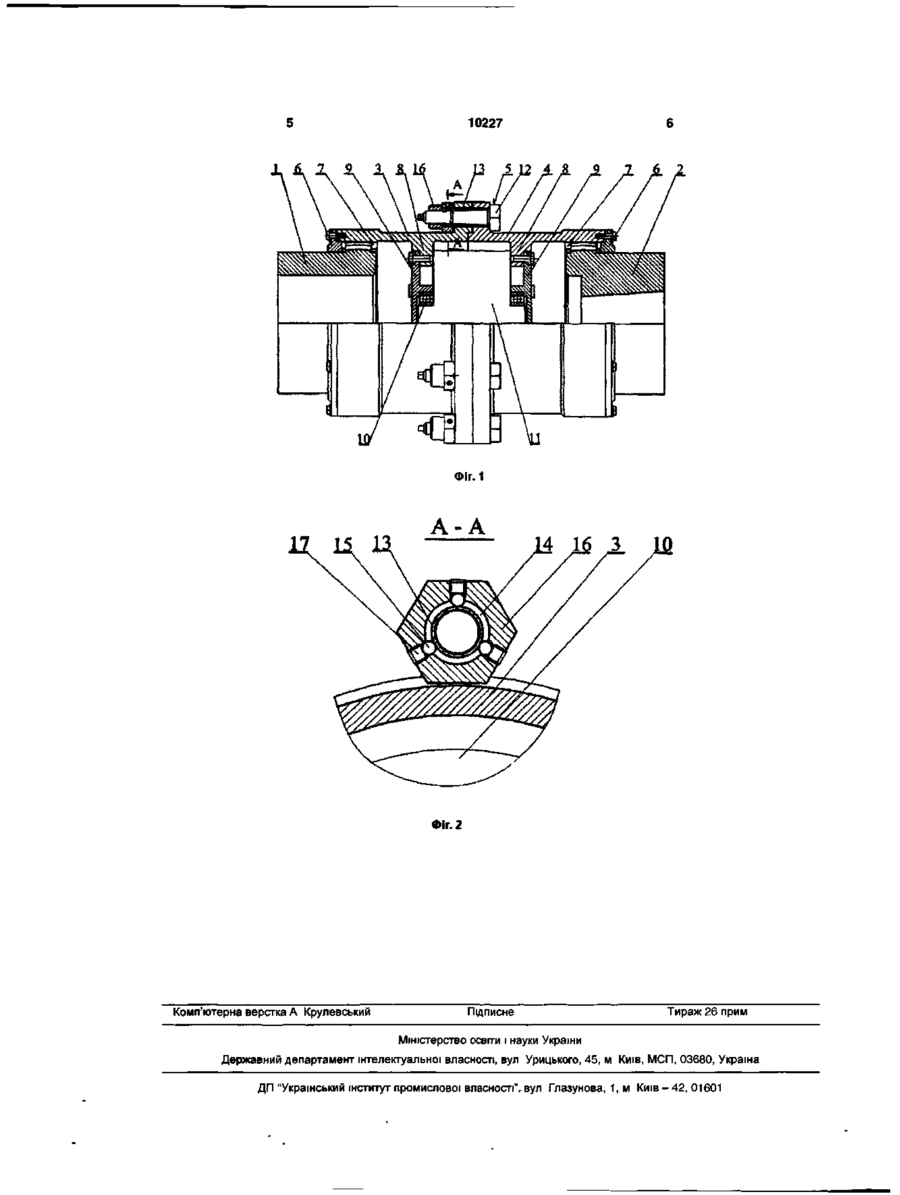

1. Зубчаста муфта, що містить складену зубчасту обойму, частини якої сполучені болтовим з'єднанням, і дві втулки з зубчастими вінцями, зубці яких знаходяться в зачепленні з зубцями обойми, запобіжні кришки, а також засіб гасіння коливань і вібрацій, яка відрізняється тим, що засіб гасіння коливань і вібрацій виконано у вигляді маховика, що вільно обертається на підшипниках котіння в ізольованій від зовнішнього середовища порожнині, утвореній стінками і буртиками обойми та кришками підшипників маховика. 2. Зубчаста муфта за п. 1, яка відрізняється тим, що болтове з'єднання частин складеної зубчастої обойми виконано герметичним, безлюфтовим і швидкознімним завдяки застосуванню конусних болта та втулки, причому остання з'єднується з затяжною гайкою шарнірно. Корисна модель відноситься до області машинобудування, зокрема до пристроїв для передачі обертового моменту і може бути використана в механізмах великої потужності, зокрема в насосній, турбобудівній, суднобудівній та інших галузях машинобудування. Відома зубчаста муфта, яка складається з складеної обойми, частини якої сполучені болтовим з'єднанням, і дві втулки з зубчастими вінцями, зубці яких знаходяться в зачепленні з зубцями обойми, а також засіб гасіння коливань і вібрацій у вигляді закріплених на втулках аксіальне спрямованих гофрованих труб, що підпружинюють положення втулок муфти. У результаті виключена можливість нерівності ходу, дисбаланс агрегатів, що з'єднуються. Недоліком відомої муфти є її надмірна конструктивна складність, незручність в експлуатації через утруднене її обслуговування при монтажідемонтажі, невисока надійність через постійну можливість втомленістного руйнування гофрованих труб. Найбільш близьким аналогом пристрою, що заявляється, вибраним як прототип, є зубчаста муфта, що містить складену зубчасту обойму, частини якої сполучені болтовим з'єднанням, і дві втулки з зубчастими вінцями, зубці яких знаходяться в зачепленні з зубцями обойми, а також засіб гасіння коливань і вібрацій, який складається з металевих стрижнів із фрикційними накладками на торцях і болтів з насічкою на торцях, болти за кріплені в обоймі в зоні кожної втулки рівномірно по колу і звернені торцями з насічкою до осі муфти, втулки виконані з розташованими співвісно з болтами радіальними отворами, металеві стрижні встановлені в радіальних отворах і підпружинені до торців болтів. Описана зубчаста муфта має ряд недоліків, що полягають в її конструктивній складності, знижену надійність через дуже проблемне контактування металевих стрижнів із фрикційними накладками на торцях і болтів з насічкою на торцях при високих обертах і наявності вібрацій. В основу корисної моделі поставлена задача підвищення надійності і довговічності зубчастої муфти шляхом виключення можливості виникнення в ній крутильних коливань і гасіння вібрацій за рахунок створення конструкції, в якій відсутній жорсткий механічний зв'язок між втулками і обоймою. Поставлена задача вирішується тим, що в зубчастій муфті, що містить складену зубчасту обойму, частини якої сполучені болтовим з'єднанням, і дві втулки з зубчастими вінцями, зубці яких знаходяться в зачепленні з зубцями обойми, запобіжні кришки, а також засіб гасіння коливань і вібрацій, згідно з винаходом засіб гасіння коливань і вібрацій виконано у вигляді маховика, що вільно обертається на підшипниках котіння в ізольованій від зовнішнього середовища порожнині, утвореній стінками і буртиками обойми та кришками підшипників маховика. Крім того, болтове з'єднання частин складеної зубчастої обойми виконано герме і CM CM О) 10227 тичним, безлюфтовим і швидкоз'ємним завдяки застосуванню конусних болта та гайки, причому остання з'єднується з затяжною гайкою шарнірно Запропонована конструкція забезпечує - легкий монтаж і демонтаж зубчастої муфти без розбирання агрегатів, що з'єднуються, - „м'який" контакт в зубчастому з єднанні при реверсі або ЗМІНІ частоти обертання валу ведучого агрегату, - повне гасіння вібрацій при передачі обертового моменту, - повне блокування виникнення крутильних коливань при роботі муфти, - підвищену надійність і ДОВГОВІЧНІСТЬ зубчастої муфти в наслідок відсутності складових частин, що зазнають знакозмінні або ударні навантаження Суть запропонованої корисної моделі пояснюється кресленнями На Фіг 1 зображена зубчаста муфта в розрізі, а на Фіг 2 переріз А-А Фіг 1 Зубчаста муфта складається з двох втулок з зубчастими бочкоподібними вінцями 1 і 2 і складеної обойми, що має дві частин 3 і 4, скріплених між собою болтовим з'єднанням 5, а також запобіжних кришок 6, що закривають та фіксують зубчаті з'єднання Кожна частина обойми має зубчастий вінець 7 та буртик 8 В циліндричні виточки в буртиках 8 монтуються кришки 9 для розміщення в них ПІДШИПНИКІВ 10, в яких вільно обертається маховик 11 Стінки частин складеної обойми 3 і 4, буртики 8 і кришки 9 утворюють герметичну порожнину, яка забезпечує сталі умови для розгону та обертання маховика 11 Болтове з'єднання 5 складається з конусного болта 12, конусної втулки 13 з виточкою 14 для кульок 15 шарнірного з'єднання з затяжною гайкою 16 Кульки 14 фіксуються в виточках 14 за допомогою гвинтів 17 Розбирання муфти Гайки 16 відкручуються, а конусні болти 12 і втулки 13 виймаються з фланців частин обойми 3 і 4 Тепер частини обойми 3 і 4 відсовуються вдовж втулок 1 і 2 і виймається маховик 11 Відкручують ся запобіжні кришки 6 і почергово знімаються частини обойми 3 і 4, потім і втулки 1 і 2, викручуються гвинтики 17 і виймаються кульки 15 При цьому агрегати, що з'єднуються, залишаються непорушними Збирання зубчатої муфти відбувається в зворотному порядку Слід лише ВІДМІТИТИ, ЩО наявність шарнірного з'єднання між гайками 16 і конусними втулками 13 дозволяє гайки 16 використовувати як для затягування болтового з'єднання, так і для його розбирання Зубчаста муфта працює в такий спосіб В момент включення ведучого агрегату через наявність сил інерції спокою маховик деякий час залишається нерухомим Потім він починає розкручуватися за рахунок сил тертя в підшипниках В усталеному режимі роботи швидкість муфти і маховика однакові, при цьому маховик набуває певний гіроскопічний момент, величина котрого залежить від моменту інерції маховика та частоти його обертання При передачі обертового моменту повністю виключається можливість виникнення крутильних коливань обойми відносно втулок при переході з однієї частоти обертання на іншу і цим самим унеможливлюється розмикання і наступні ударні замикання робочих профілів зубів, викликані ударно-коливальними навантаженнями, що діють від приведених мас машин і приводних механізмів Це підвищує надійність і ДОВГОВІЧНІСТЬ зубчатої муфти Застосування такої конструкції забезпечує також надійну роботу і добрі вібраційні характеристики агрегатів, що зєднуються, навіть при самих несприятливих сполученнях частоти обертання і статичної жорсткості агрегатів Джерела інформації 1 Патент РФ №2172437 кл МПК7 F16D 3/18 Зубчатая муфта Винахідник Шпенсбергер К, 20 08 2001 2 А с СРСР №1810649 кл МПК5 F16D 3/18 Зубчатая муфта Винахідники Попов А П , Корчагин Ю В , Добринов Й И , Бюл №15, 23 04 1993 10227 Фіг. 1 Фіг. 2 Комп'ютерна верстка А Крулевський Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності"г вул Глазунова, 1, м Київ - 4 2 , 01601
