Пролітний пінобетонний елемент з двостороннім вертикальним армуванням просічно-витяжною сіткою

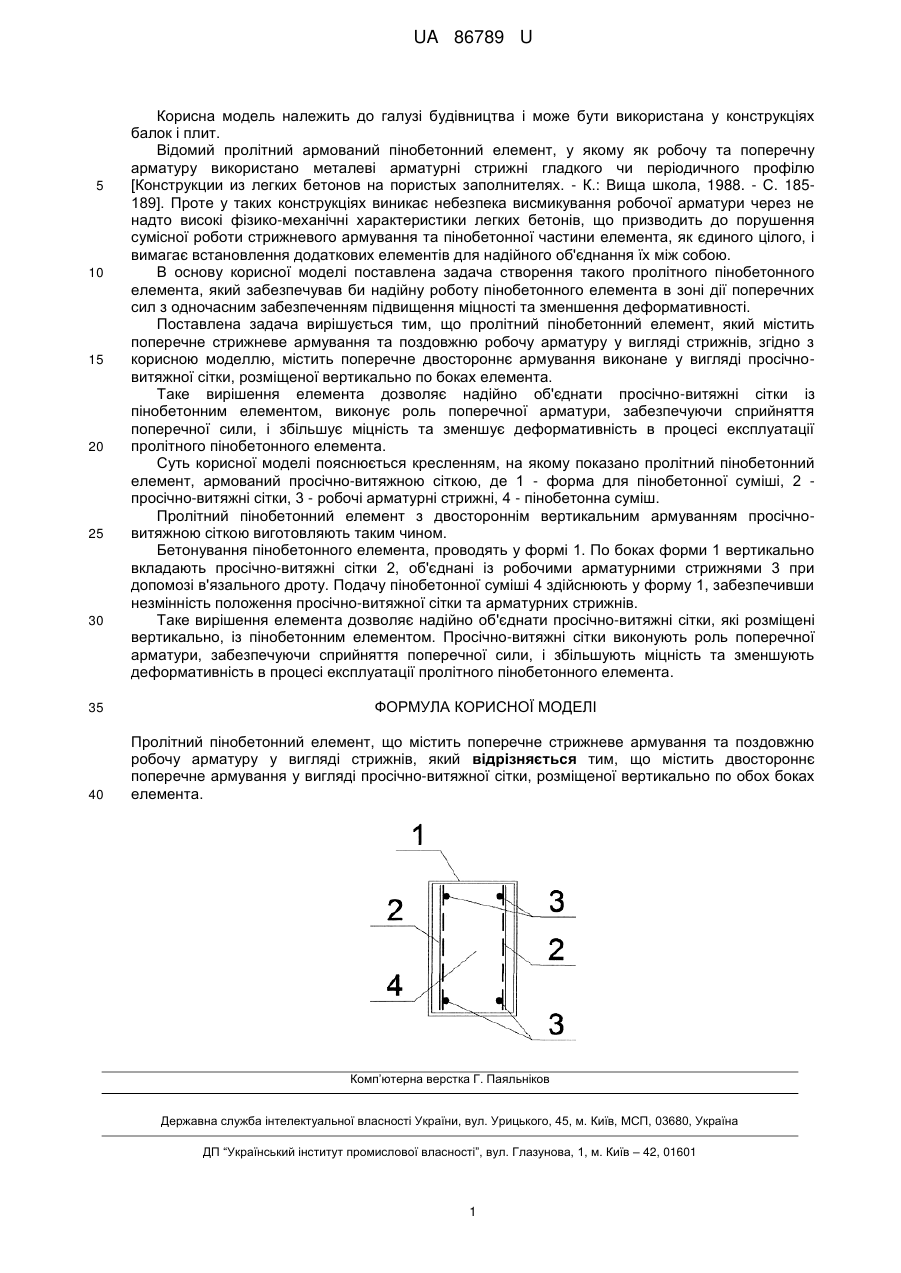

Реферат: UA 86789 U UA 86789 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі будівництва і може бути використана у конструкціях балок і плит. Відомий пролітний армований пінобетонний елемент, у якому як робочу та поперечну арматуру використано металеві арматурні стрижні гладкого чи періодичного профілю [Конструкции из легких бетонов на пористых заполнителях. - К.: Вища школа, 1988. - С. 185189]. Проте у таких конструкціях виникає небезпека висмикування робочої арматури через не надто високі фізико-механічні характеристики легких бетонів, що призводить до порушення сумісної роботи стрижневого армування та пінобетонної частини елемента, як єдиного цілого, і вимагає встановлення додаткових елементів для надійного об'єднання їх між собою. В основу корисної моделі поставлена задача створення такого пролітного пінобетонного елемента, який забезпечував би надійну роботу пінобетонного елемента в зоні дії поперечних сил з одночасним забезпеченням підвищення міцності та зменшення деформативності. Поставлена задача вирішується тим, що пролітний пінобетонний елемент, який містить поперечне стрижневе армування та поздовжню робочу арматуру у вигляді стрижнів, згідно з корисною моделлю, містить поперечне двостороннє армування виконане у вигляді просічновитяжної сітки, розміщеної вертикально по боках елемента. Таке вирішення елемента дозволяє надійно об'єднати просічно-витяжні сітки із пінобетонним елементом, виконує роль поперечної арматури, забезпечуючи сприйняття поперечної сили, і збільшує міцність та зменшує деформативність в процесі експлуатації пролітного пінобетонного елемента. Суть корисної моделі пояснюється кресленням, на якому показано пролітний пінобетонний елемент, армований просічно-витяжною сіткою, де 1 - форма для пінобетонної суміші, 2 просічно-витяжні сітки, 3 - робочі арматурні стрижні, 4 - пінобетонна суміш. Пролітний пінобетонний елемент з двостороннім вертикальним армуванням просічновитяжною сіткою виготовляють таким чином. Бетонування пінобетонного елемента, проводять у формі 1. По боках форми 1 вертикально вкладають просічно-витяжні сітки 2, об'єднані із робочими арматурними стрижнями 3 при допомозі в'язального дроту. Подачу пінобетонної суміші 4 здійснюють у форму 1, забезпечивши незмінність положення просічно-витяжної сітки та арматурних стрижнів. Таке вирішення елемента дозволяє надійно об'єднати просічно-витяжні сітки, які розміщені вертикально, із пінобетонним елементом. Просічно-витяжні сітки виконують роль поперечної арматури, забезпечуючи сприйняття поперечної сили, і збільшують міцність та зменшують деформативність в процесі експлуатації пролітного пінобетонного елемента. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пролітний пінобетонний елемент, що містить поперечне стрижневе армування та поздовжню робочу арматуру у вигляді стрижнів, який відрізняється тим, що містить двостороннє поперечне армування у вигляді просічно-витяжної сітки, розміщеної вертикально по обох боках елемента. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
