Стенд для випробування ходунків

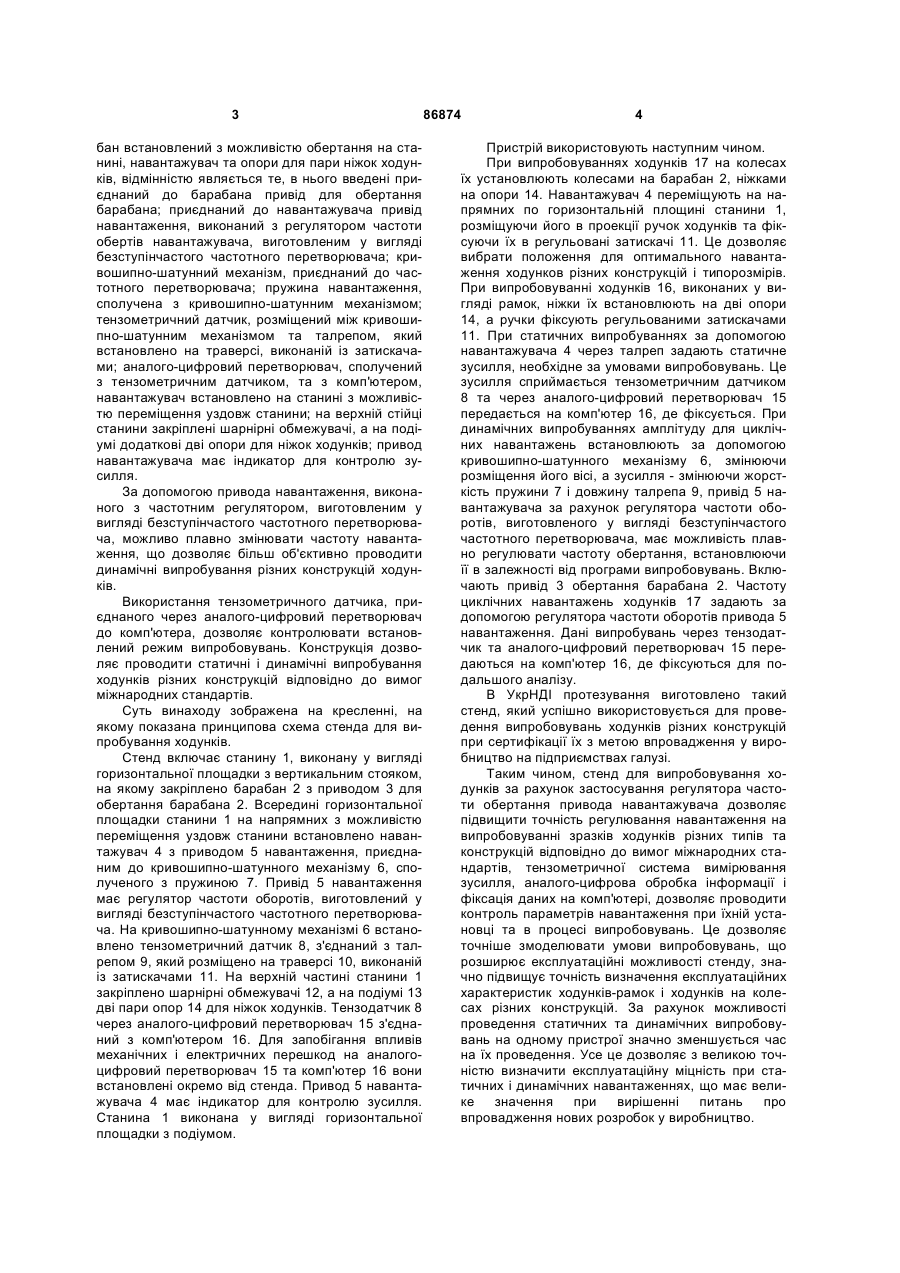

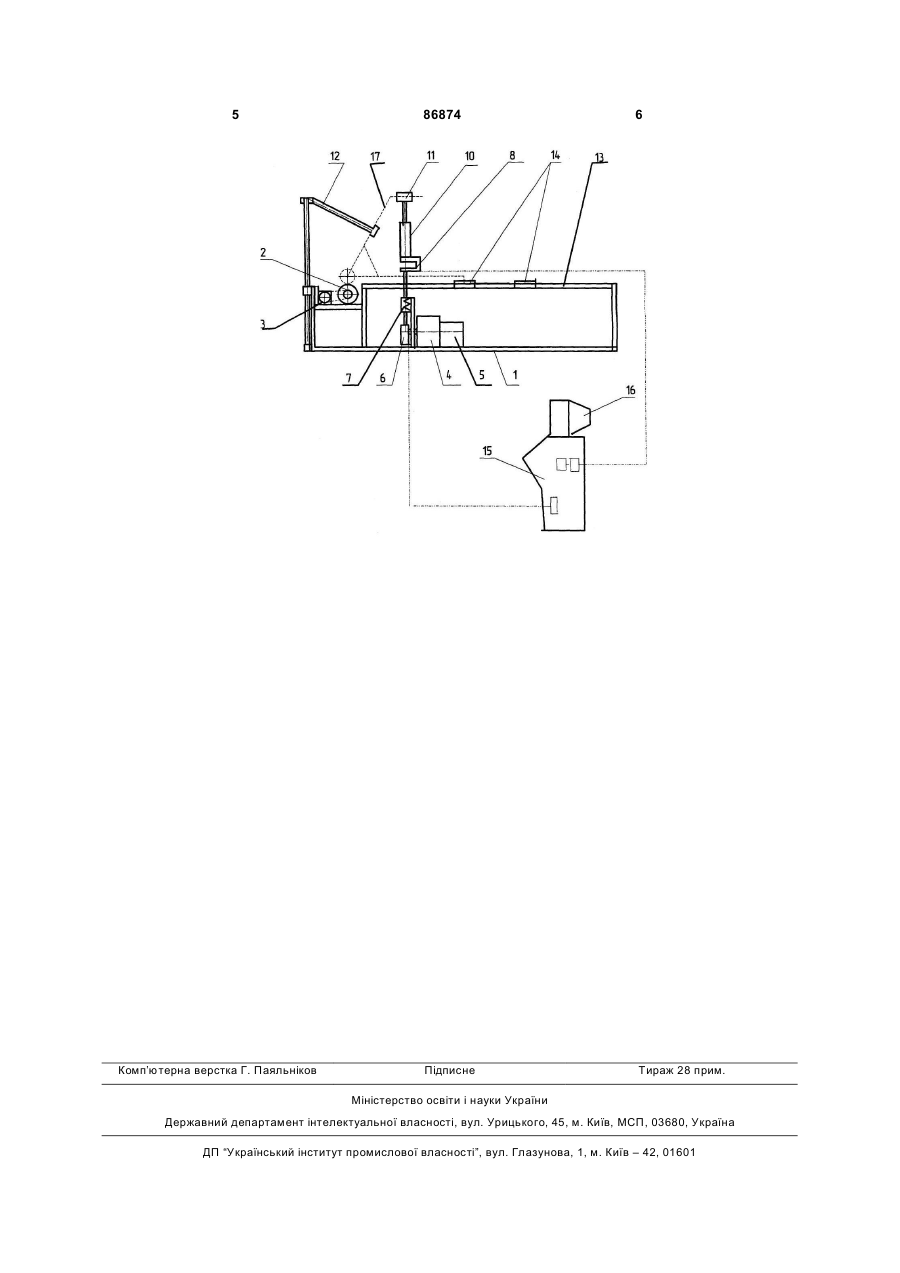

Стенд для випробовування ходунків, що містить станину, барабан, встановлений з можливістю обертання на станині, навантажувач та опори для пари ніжок ходунків, який відрізняється тим, C2 1 3 бан встановлений з можливістю обертання на станині, навантажувач та опори для пари ніжок ходунків, відмінністю являється те, в нього введені приєднаний до барабана привід для обертання барабана; приєднаний до навантажувача привід навантаження, виконаний з регулятором частоти обертів навантажувача, виготовленим у вигляді безступінчастого частотного перетворювача; кривошипно-шатунний механізм, приєднаний до частотного перетворювача; пружина навантаження, сполучена з кривошипно-шатунним механізмом; тензометричний датчик, розміщений між кривошипно-шатунним механізмом та талрепом, який встановлено на траверсі, виконаній із затискачами; аналого-цифровий перетворювач, сполучений з тензометричним датчиком, та з комп'ютером, навантажувач встановлено на станині з можливістю переміщення уздовж станини; на верхній стійці станини закріплені шарнірні обмежувачі, а на подіумі додаткові дві опори для ніжок ходунків; привод навантажувача має індикатор для контролю зусилля. За допомогою привода навантаження, виконаного з частотним регулятором, виготовленим у вигляді безступінчастого частотного перетворювача, можливо плавно змінювати частоту навантаження, що дозволяє більш об'єктивно проводити динамічні випробування різних конструкцій ходунків. Використання тензометричного датчика, приєднаного через аналого-цифровий перетворювач до комп'ютера, дозволяє контролювати встановлений режим випробовувань. Конструкція дозволяє проводити статичні і динамічні випробування ходунків різних конструкцій відповідно до вимог міжнародних стандартів. Суть винаходу зображена на кресленні, на якому показана принципова схема стенда для випробування ходунків. Стенд включає станину 1, виконану у вигляді горизонтальної площадки з вертикальним стояком, на якому закріплено барабан 2 з приводом 3 для обертання барабана 2. Всередині горизонтальної площадки станини 1 на напрямних з можливістю переміщення уздовж станини встановлено навантажувач 4 з приводом 5 навантаження, приєднаним до кривошипно-шатунного механізму 6, сполученого з пружиною 7. Привід 5 навантаження має регулятор частоти оборотів, виготовлений у вигляді безступінчастого частотного перетворювача. На кривошипно-шатунному механізмі 6 встановлено тензометричний датчик 8, з'єднаний з талрепом 9, який розміщено на траверсі 10, виконаній із затискачами 11. На верхній частині станини 1 закріплено шарнірні обмежувачі 12, а на подіумі 13 дві пари опор 14 для ніжок ходунків. Тензодатчик 8 через аналого-цифровий перетворювач 15 з'єднаний з комп'ютером 16. Для запобігання впливів механічних і електричних перешкод на аналогоцифровий перетворювач 15 та комп'ютер 16 вони встановлені окремо від стенда. Привод 5 навантажувача 4 має індикатор для контролю зусилля. Станина 1 виконана у вигляді горизонтальної площадки з подіумом. 86874 4 Пристрій використовують наступним чином. При випробовуваннях ходунків 17 на колесах їх установлюють колесами на барабан 2, ніжками на опори 14. Навантажувач 4 переміщують на напрямних по горизонтальній площині станини 1, розміщуючи його в проекції ручок ходунків та фіксуючи їх в регульовані затискачі 11. Це дозволяє вибрати положення для оптимального навантаження ходунков різних конструкцій і типорозмірів. При випробовуванні ходунків 16, виконаних у вигляді рамок, ніжки їх встановлюють на дві опори 14, а ручки фіксують регульованими затискачами 11. При статичних випробуваннях за допомогою навантажувача 4 через талреп задають статичне зусилля, необхідне за умовами випробовувань. Це зусилля сприймається тензометричним датчиком 8 та через аналого-цифровий перетворювач 15 передається на комп'ютер 16, де фіксується. При динамічних випробуваннях амплітуду для циклічних навантажень встановлюють за допомогою кривошипно-шатунного механізму 6, змінюючи розміщення його вісі, а зусилля - змінюючи жорсткість пружини 7 і довжину талрепа 9, привід 5 навантажувача за рахунок регулятора частоти оборотів, виготовленого у вигляді безступінчастого частотного перетворювача, має можливість плавно регулювати частоту обертання, встановлюючи її в залежності від програми випробовувань. Включають привід 3 обертання барабана 2. Частоту циклічних навантажень ходунків 17 задають за допомогою регулятора частоти оборотів привода 5 навантаження. Дані випробувань через тензодатчик та аналого-цифровий перетворювач 15 передаються на комп'ютер 16, де фіксуються для подальшого аналізу. В УкрНДІ протезування виготовлено такий стенд, який успішно використовується для проведення випробовувань ходунків різних конструкцій при сертифікації їх з метою впровадження у виробництво на підприємствах галузі. Таким чином, стенд для випробовування ходунків за рахунок застосування регулятора частоти обертання привода навантажувача дозволяє підвищити точність регулювання навантаження на випробовуванні зразків ходунків різних типів та конструкцій відповідно до вимог міжнародних стандартів, тензометричної система вимірювання зусилля, аналого-цифрова обробка інформації і фіксація даних на комп'ютері, дозволяє проводити контроль параметрів навантаження при їхній установці та в процесі випробовувань. Це дозволяє точніше змоделювати умови випробовувань, що розширює експлуатаційні можливості стенду, значно підвищує точність визначення експлуатаційних характеристик ходунків-рамок і ходунків на колесах різних конструкцій. За рахунок можливості проведення статичних та динамічних випробовувань на одному пристрої значно зменшується час на їх проведення. Усе це дозволяє з великою точністю визначити експлуатаційну міцність при статичних і динамічних навантаженнях, що має велике значення при вирішенні питань про впровадження нових розробок у виробництво. 5 Комп’ютерна верстка Г. Паяльніков 86874 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
