Теплогенератор піролізний газоканальний

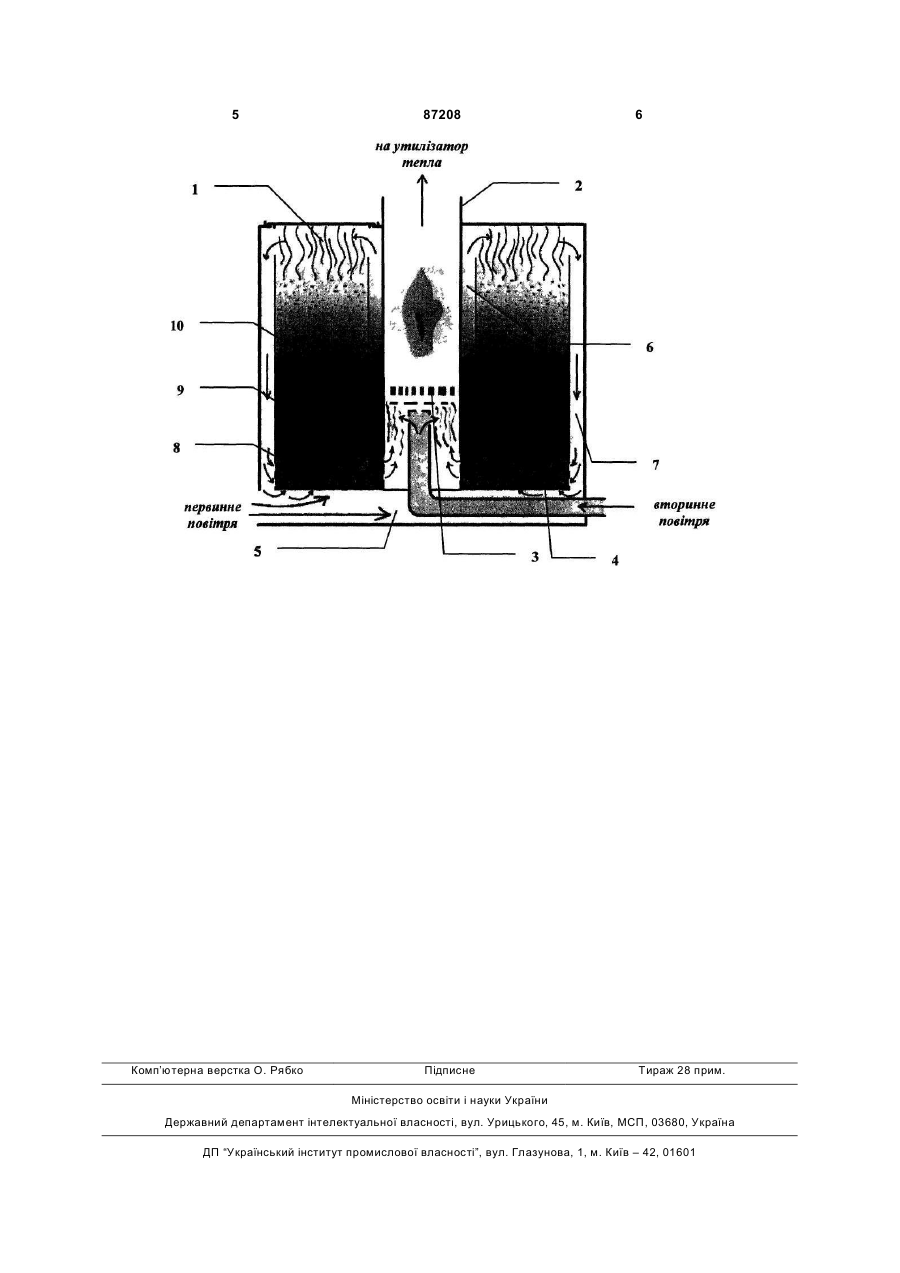

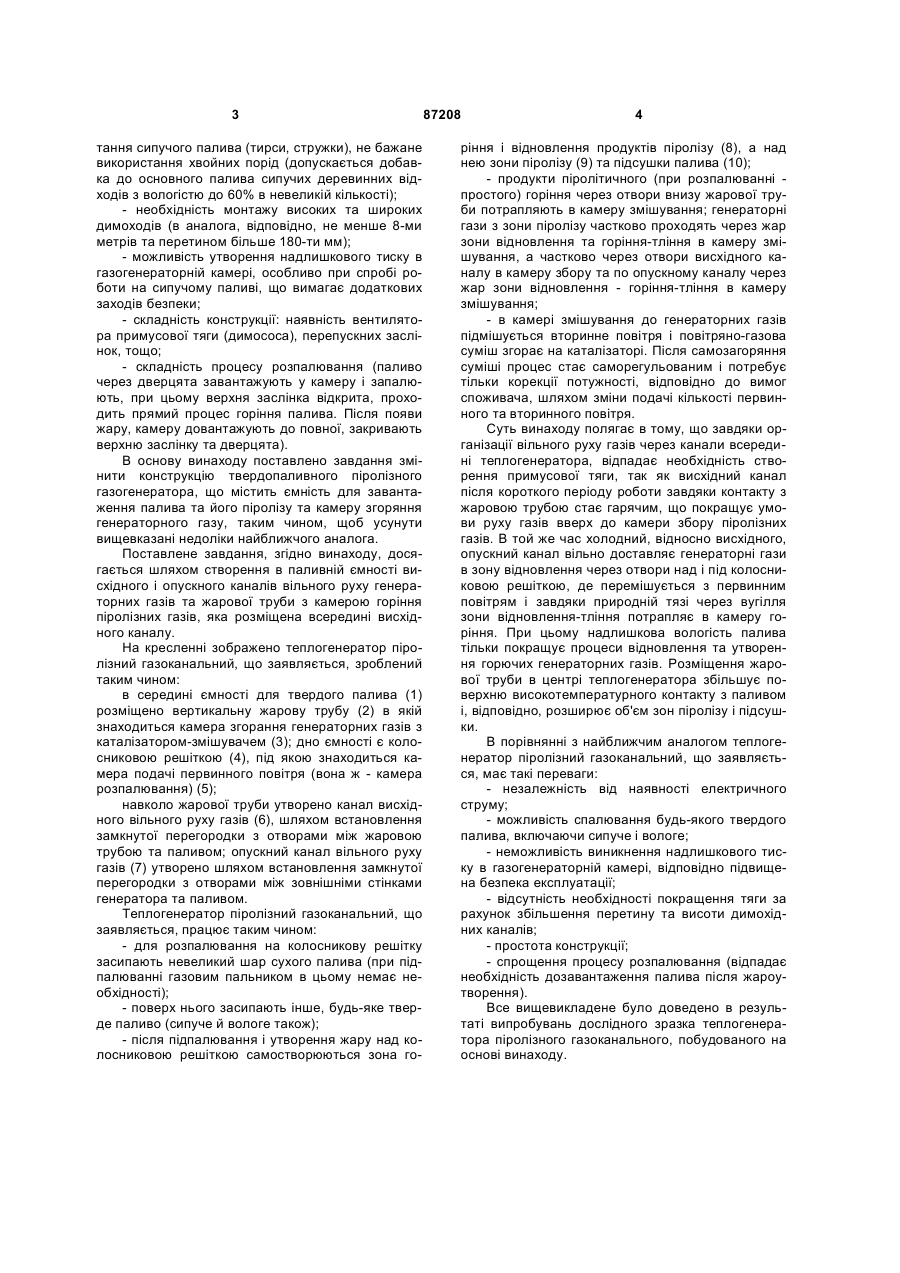

Теплогенератор піролізний газоканальний, що містить ємність (1) для завантаження палива і його піролізу та зону (8) горіння і відновлення продуктів піролізу, який відрізняється тим, що у паливній ємності (1) виконані висхідний (6) і опускний (7) канали вільного руху піролізних газів, а вертикальна жарова труба (2) з камерою (3) горіння піролізних газів оточена висхідним каналом (6). (19) (21) a200711606 (22) 22.10.2007 (24) 25.06.2009 (46) 25.06.2009, Бюл.№ 12, 2009 р. (72) КОРЕЙБА ВАЛЕРІЙ ЛЕОНІДОВИЧ (73) КОРЕЙБА ВАЛЕРІЙ ЛЕОНІДОВИЧ (56) UA 17695 A, F23B1/12, 31.10.1997 UA 24070 U, F23G5/027, 25.06.2007 DE 19806257 A1, F24B1/02, 20.08.1998 EP 0156363 A2, F23H9/02, 02.10.1985 3 тання сипучого палива (тирси, стружки), не бажане використання хвойних порід (допускається добавка до основного палива сипучих деревинних відходів з вологістю до 60% в невеликій кількості); - необхідність монтажу високих та широких димоходів (в аналога, відповідно, не менше 8-ми метрів та перетином більше 180-ти мм); - можливість утворення надлишкового тиску в газогенераторній камері, особливо при спробі роботи на сипучому паливі, що вимагає додаткових заходів безпеки; - складність конструкції: наявність вентилятора примусової тяги (димососа), перепускних заслінок, тощо; - складність процесу розпалювання (паливо через дверцята завантажують у камеру і запалюють, при цьому верхня заслінка відкрита, проходить прямий процес горіння палива. Після появи жару, камеру довантажують до повної, закривають верхню заслінку та дверцята). В основу винаходу поставлено завдання змінити конструкцію твердопаливного піролізного газогенератора, що містить ємність для завантаження палива та його піролізу та камеру згоряння генераторного газу, таким чином, щоб усунути вищевказані недоліки найближчого аналога. Поставлене завдання, згідно винаходу, досягається шляхом створення в паливній ємності висхідного і опускного каналів вільного руху генераторних газів та жарової труби з камерою горіння піролізних газів, яка розміщена всередині висхідного каналу. На кресленні зображено теплогенератор піролізний газоканальний, що заявляється, зроблений таким чином: в середині ємності для твердого палива (1) розміщено вертикальну жарову трубу (2) в якій знаходиться камера згорання генераторних газів з каталізатором-змішувачем (3); дно ємності є колосниковою решіткою (4), під якою знаходиться камера подачі первинного повітря (вона ж - камера розпалювання) (5); навколо жарової труби утворено канал висхідного вільного руху газів (6), шляхом встановлення замкнутої перегородки з отворами між жаровою трубою та паливом; опускний канал вільного руху газів (7) утворено шляхом встановлення замкнутої перегородки з отворами між зовнішніми стінками генератора та паливом. Теплогенератор піролізний газоканальний, що заявляється, працює таким чином: - для розпалювання на колосникову решітку засипають невеликий шар сухого палива (при підпалюванні газовим пальником в цьому немає необхідності); - поверх нього засипають інше, будь-яке тверде паливо (сипуче й вологе також); - після підпалювання і утворення жару над колосниковою решіткою самостворюються зона го 87208 4 ріння і відновлення продуктів піролізу (8), а над нею зони піролізу (9) та підсушки палива (10); - продукти піролітичного (при розпалюванні простого) горіння через отвори внизу жарової труби потрапляють в камеру змішування; генераторні гази з зони піролізу частково проходять через жар зони відновлення та горіння-тління в камеру змішування, а частково через отвори висхідного каналу в камеру збору та по опускному каналу через жар зони відновлення - горіння-тління в камеру змішування; - в камері змішування до генераторних газів підмішується вторинне повітря і повітряно-газова суміш згорає на каталізаторі. Після самозагоряння суміші процес стає саморегульованим і потребує тільки корекції потужності, відповідно до вимог споживача, шляхом зміни подачі кількості первинного та вторинного повітря. Суть винаходу полягає в тому, що завдяки організації вільного руху газів через канали всередині теплогенератора, відпадає необхідність створення примусової тяги, так як висхідний канал після короткого періоду роботи завдяки контакту з жаровою трубою стає гарячим, що покращує умови руху газів вверх до камери збору піролізних газів. В той же час холодний, відносно висхідного, опускний канал вільно доставляє генераторні гази в зону відновлення через отвори над і під колосниковою решіткою, де перемішується з первинним повітрям і завдяки природній тязі через вугілля зони відновлення-тління потрапляє в камеру горіння. При цьому надлишкова вологість палива тільки покращує процеси відновлення та утворення горючих генераторних газів. Розміщення жарової труби в центрі теплогенератора збільшує поверхню високотемпературного контакту з паливом і, відповідно, розширює об'єм зон піролізу і підсушки. В порівнянні з найближчим аналогом теплогенератор піролізний газоканальний, що заявляється, має такі переваги: - незалежність від наявності електричного струму; - можливість спалювання будь-якого твердого палива, включаючи сипуче і вологе; - неможливість виникнення надлишкового тиску в газогенераторній камері, відповідно підвищена безпека експлуатації; - відсутність необхідності покращення тяги за рахунок збільшення перетину та висоти димохідних каналів; - простота конструкції; - спрощення процесу розпалювання (відпадає необхідність дозавантаження палива після жароутворення). Все вищевикладене було доведено в результаті випробувань дослідного зразка теплогенератора піролізного газоканального, побудованого на основі винаходу. 5 Комп’ютерна верстка О. Рябко 87208 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
