Колінний шарнір для ортезів на нижню кінцівку

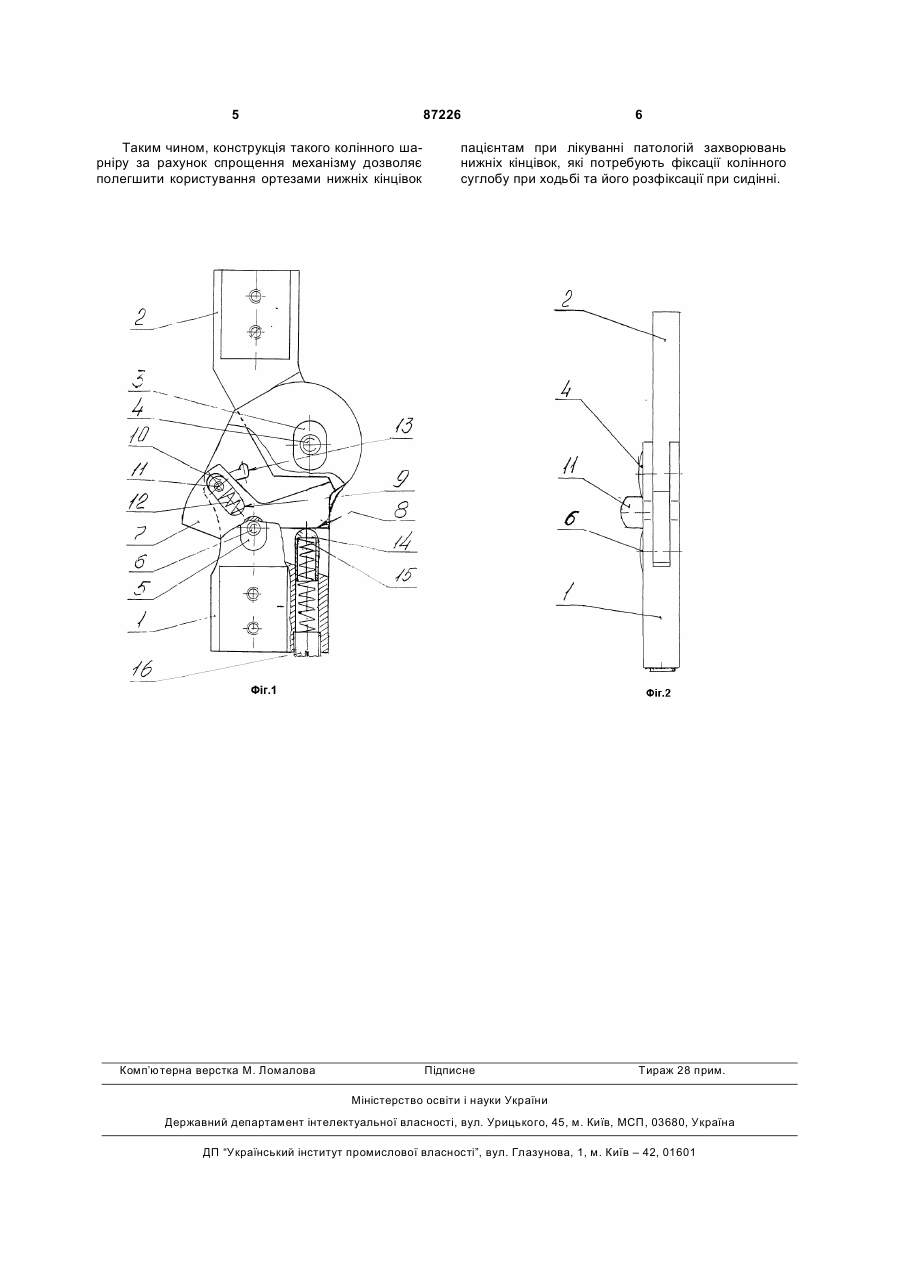

Колінний шарнір для ортезів на нижню кінцівку, що включає шарнірно сполучені вилку з упором 3 Недоліки його полягають у складності конструкції через наявність ексцентрика та шарикопідшипника, що потребує високої точності при його виготовленні, крім того механізм неможливо розбирати, що не дозволяє при необхідності проводити його ремонт. Г-подібна пластина з ексцентриком туго замикає шарнір, утворюючи короткий важіль, тому для його розмикання до пластини необхідно приложити значне зусилля, що практично неможливо. Тобто, така конструкція потребує подовження важеля, що ускладнює та затруднює користування ортезом або протезом з таким шарніром. Відомий колінний шарнір за патентом ЕР0016268, 1980 для шини протезу включає наступні ознаки: - першу або упор (10) та другу або вилку (11) деталі, виконані з упорними поверхням, та шарнірно сполучені між собою. В заявленому пристрої це аналогічні шарнірно сполучені вилка 1 та упор 2. При цьому вилка 1 виконана без упорних поверхонь. - упор (10) відомого пристрою приєднано до нижньої гомілкової шини протезу. В заявленому рішенні упор (2), приєднано до верхньої стегнової шини протезу, а вилка відповідно до стегнової шини ортезу. - фіксатор відомого пристрою виконаний у вигляді рухливого підпружиненого (19) стопора (20), розміщеного в пазу верхньої деталі або вилки (11), та роз'єднувача (26) фіксатора. Під дією пружини стопор (20) входить в зачеплення з виступом упора (10) та фіксує колінний шарнір. Для розфіксування шарніру пацієнт піднімає роз'єднувач (26) вгору в результаті гвинт (27) попадає в паз стопора та утримує його в цьому положенні до того часу, поки викручуванням гвинт (27) не виведуть з пазу стопора (10) Це створює незручності для пацієнта, через те, що він повинен керувати роз'єднувачем та гвинтом, що в деяких випадках потребує сторонньої допомоги. Цей пристрій прийнято за прототип. Технічною задачею винаходу являється спрощення конструкції та полегшення користування ортезом з колінним шарніром. Ця задача вирішена тим, що в колінному шарнірі для ортезів на нижню кінцівку, який включає вилку, сполучену з шиною ортезу, та фіксатор, відмінністю являється те, що в нього введено упор, жорстко сполучений з верхньою шиною ортезу та повзун; упор, виконано у вигляді фігурної пластини шарнірно сполученої з вилкою, яка виконана з Г-подібним пазом; фіксатор виконано у вигляді фігурної пластини з упорною площадкою та з пазом, в якому розміщено підпружинений повзун з важелем на одному кінці; другий повзун виконано у вигляді підпружиненого стакана контактно сполученого з упорною площадкою фіксатора з одної сторони та з гвинтом з другої сторони, встановленим в наскрізному різьбовому отворі вилки, жорстко сполученої з нижньою шиною ортезу. Таке конструктивне рішення дозволяє спростити конструкцію за рахунок виключення високото 87226 4 чних елементів. За рахунок використання підпружинених елементів відпадає необхідність подовження важеля для управління фіксацією та розфіксацією колінного шарніру тобто полегшується використання такої конструкції. Суть винаходу пояснюється кресленням, на якому приведено загальний вигляд колінного шарніру для протезно-ортопедичних виробів. Колінний шарнір для ортезів на нижню кінцівку виконано у вигляді вилки 1, жорстко сполученої з нижньою шиною, та упора 2, жорстко сполученого з верхньою шиною ортеза або протеза. Вилка 1 та упор 2 з можливістю кутового переміщення сполучені між собою за допомогою осі 3, виконаної у вигляді гвинта та гайки 4. Всередині вилки 1 за допомогою осі 5 та гайки 6 встановлено фіксатор 7, який виконано у вигляді фігурної пластини з упорною площадкою 8, пазом 9, в якому з можливістю переміщення розміщено повзун 10 з встановленим на його кінці важелем 11. Повзун 10 сполучений з пружиною 12, а важіль 11 розміщений в Г-подібному пазу 13 вилки 1. Упорна площадка 8 фіксатора контактно сполучена з другим повзуном 14, виконаним у вигляді стакана, всередині якого розміщено пружину 15. Повзун 14 контактно сполучений з гвинтом 16, встановленим в різьбовому отворі вилки 1. Колінний шарнір для ортезів на нижню кінцівку працює наступним чином. Для розмикання колінного шарніру натискають на виступаючу частину фіксатора 7. При цьому повзун 10 від дії сили натискання переміщується в пазу 9, а важіль 11 переміщується в крайнє верхнє положення Г-подібного пазу 13 та виводить фіксатор 7 із контакту з упором 2. Підпружинений повзун 10 при цьому утримує важіль 11 в пазу 13. При цьому при повороті фіксатор 7 натискує на другий повзун 14, який стискує пружину 15, і за рахунок цього упор 2 здобуває можливість кутового переміщення, що забезпечує кут згинання колінного шарніру ортеза необхідний, наприклад, при сидінні. Для замикання (фіксації) колінного шарніру необхідно натиснути на важіль 11 та вивести його із заглиблення пазу 8. При цьому повзун 10 переміщується в крайнє нижнє положення, а другий повзун 13 під дією пружини 15 діє на упорну площадку 8 фіксатора 7, який, переміщуючись, входить в контакт з упором 2 та замикає колінний шарнір. Тобто, натиснувши на важіль 11 або фіксатор 7, автоматично здійснюють розфіксацію або фіксацію ортеза. Це дозволяє зафіксувати колінний суглоб пацієнта та виключити його згинання при ходьбі, що необхідно при лікуванні патологій або травм колінного суглобу, які супроводжуються гострими больовими відчуттями. При цьому управління фіксацією-розфіксацією зручне, цьому процесу на заважає одяг. В УкрНДІпротезування виготовлено 3 комплекта колінних шарнірів для ортезів нижніх кінцівок, які були використанні при ортезуванні пацієнтів з різними патологіями. Експериментальні випробування таких ортезів дали позитивні результати. 5 87226 Таким чином, конструкція такого колінного шарніру за рахунок спрощення механізму дозволяє полегшити користування ортезами нижніх кінцівок Комп’ютерна верстка М. Ломалова 6 пацієнтам при лікуванні патологій захворювань нижніх кінцівок, які потребують фіксації колінного суглобу при ходьбі та його розфіксації при сидінні. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
