Пристрій для транспортування і очистки коренебульбоплодів

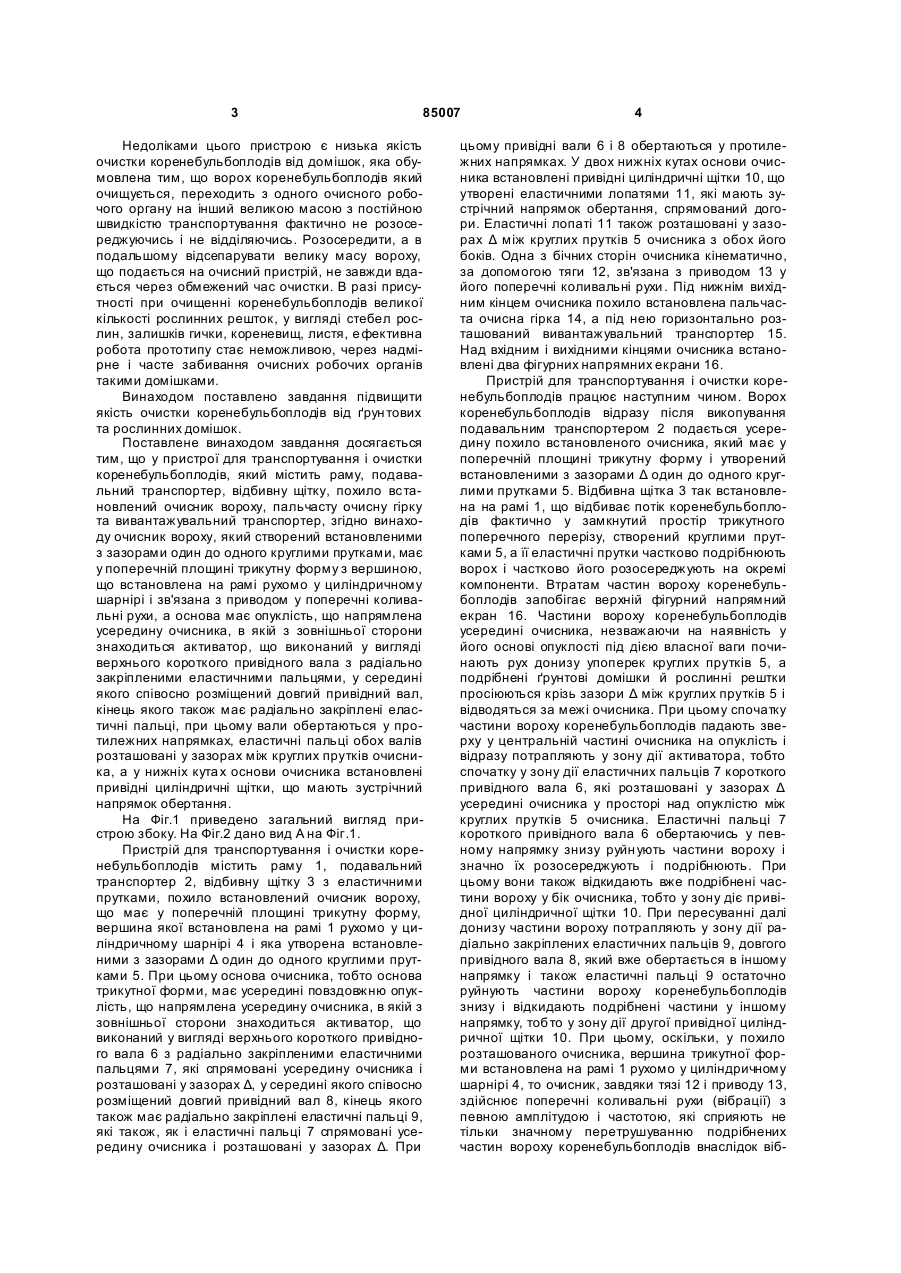

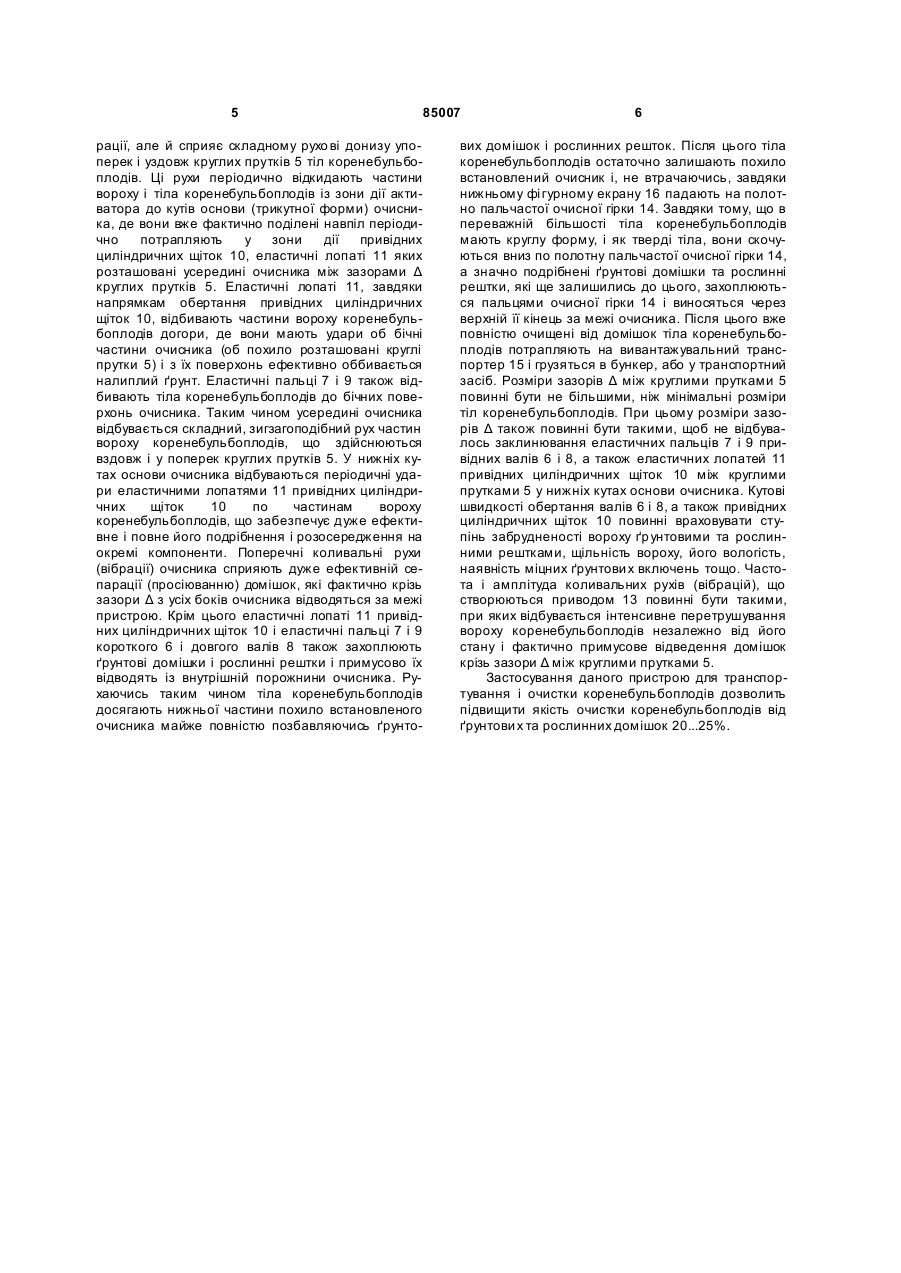

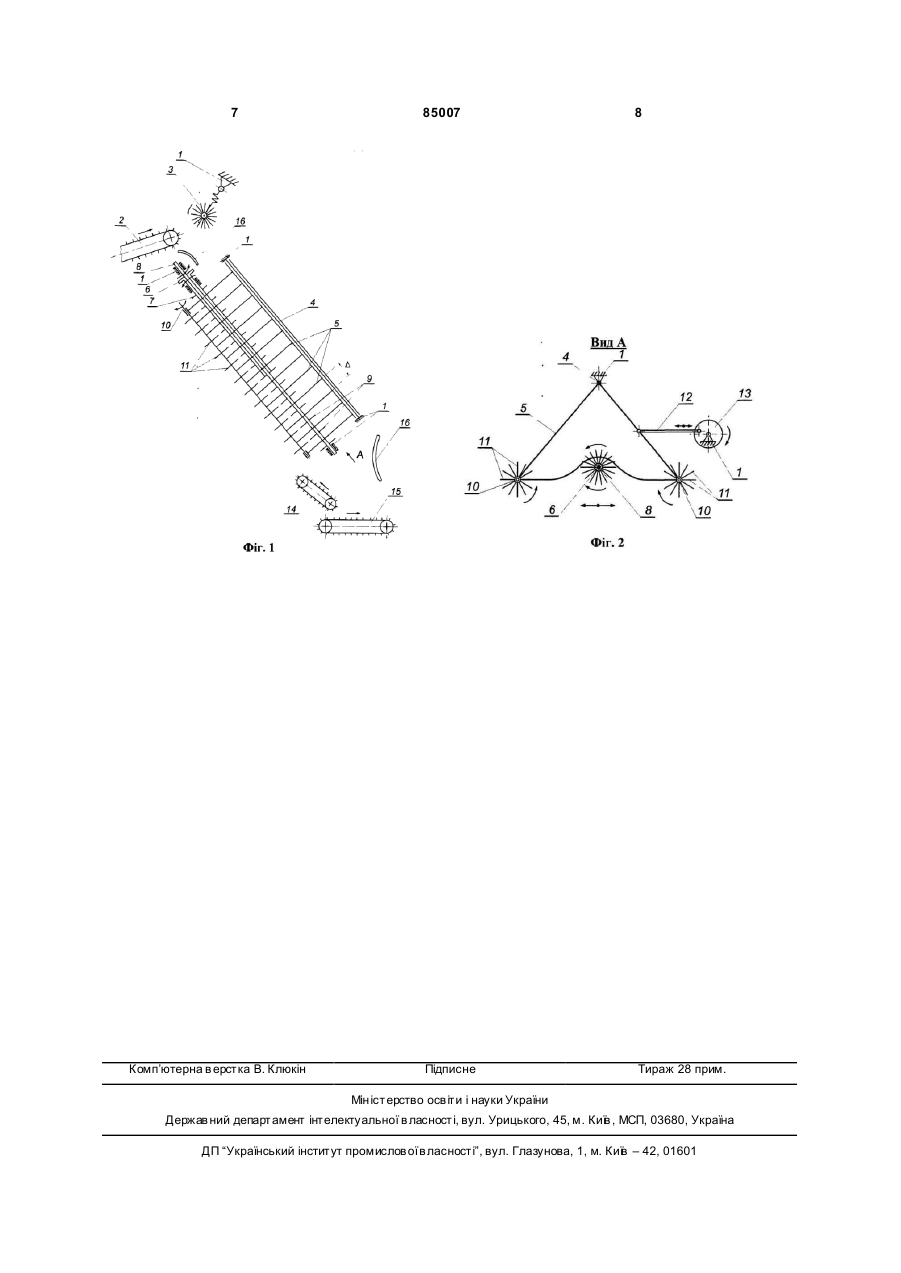

Пристрій для транспортування та очистки коренебульбоплодів, який містить раму, подаваль C2 2 (19) 1 3 85007 Недоліками цього пристрою є низька якість очистки коренебульбоплодів від домішок, яка обумовлена тим, що ворох коренебульбоплодів який очищується, переходить з одного очисного робочого органу на інший великою масою з постійною швидкістю транспортування фактично не розосереджуючись і не відділяючись. Розосередити, а в подальшому відсепарувати велику масу вороху, що подається на очисний пристрій, не завжди вдається через обмежений час очистки. В разі присутності при очищенні коренебульбоплодів великої кількості рослинних решток, у вигляді стебел рослин, залишків гички, кореневищ, листя, е фективна робота прототипу стає неможливою, через надмірне і часте забивання очисних робочих органів такими домішками. Винаходом поставлено завдання підвищити якість очистки коренебульбоплодів від ґрун тових та рослинних домішок. Поставлене винаходом завдання досягається тим, що у пристрої для транспортування і очистки коренебульбоплодів, який містить раму, подавальний транспортер, відбивну щітку, похило встановлений очисник вороху, пальчасту очисну гірку та вивантажувальний транспортер, згідно винаходу очисник вороху, який створений встановленими з зазорами один до одного круглими прутками, має у поперечній площині трикутну форму з вершиною, що встановлена на рамі рухомо у циліндричному шарнірі і зв'язана з приводом у поперечні коливальні рухи, а основа має опуклість, що напрямлена усередину очисника, в якій з зовнішньої сторони знаходиться активатор, що виконаний у вигляді верхнього короткого привідного вала з радіально закріпленими еластичними пальцями, у середині якого співосно розміщений довгий привідний вал, кінець якого також має радіально закріплені еластичні пальці, при цьому вали обертаються у протилежних напрямках, еластичні пальці обох валів розташовані у зазорах між круглих прутків очисника, а у нижніх кута х основи очисника встановлені привідні циліндричні щітки, що мають зустрічний напрямок обертання. На Фіг.1 приведено загальний вигляд пристрою збоку. На Фіг.2 дано вид А на Фіг.1. Пристрій для транспортування і очистки коренебульбоплодів містить раму 1, подавальний транспортер 2, відбивну щітку 3 з еластичними прутками, похило встановлений очисник вороху, що має у поперечній площині трикутну форму, вершина якої встановлена на рамі 1 рухомо у циліндричному шарнірі 4 і яка утворена встановленими з зазорами Δ один до одного круглими прутками 5. При цьому основа очисника, тобто основа трикутної форми, має усередині повздовжню опуклість, що напрямлена усередину очисника, в якій з зовнішньої сторони знаходиться активатор, що виконаний у вигляді верхнього короткого привідного вала 6 з радіально закріпленими еластичними пальцями 7, які спрямовані усередину очисника і розташовані у зазорах Δ, у середині якого співосно розміщений довгий привідний вал 8, кінець якого також має радіально закріплені еластичні пальці 9, які також, як і еластичні пальці 7 спрямовані усередину очисника і розташовані у зазорах Δ. При 4 цьому привідні вали 6 і 8 обертаються у протилежних напрямках. У двох нижніх кутах основи очисника встановлені привідні циліндричні щітки 10, що утворені еластичними лопатями 11, які мають зустрічний напрямок обертання, спрямований догори. Еластичні лопаті 11 також розташовані у зазорах Δ між круглих прутків 5 очисника з обох його боків. Одна з бічних сторін очисника кінематично, за допомогою тяги 12, зв'язана з приводом 13 у його поперечні коливальні рухи . Під нижнім вихідним кінцем очисника похило встановлена пальчаста очисна гірка 14, а під нею горизонтально розташований вивантажувальний транспортер 15. Над вхідним і вихідними кінцями очисника встановлені два фігурних напрямних екрани 16. Пристрій для транспортування і очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів відразу після викопування подавальним транспортером 2 подається усередину похило встановленого очисника, який має у поперечній площині трикутну форму і утворений встановленими з зазорами Δ один до одного круглими прутками 5. Відбивна щітка 3 так встановлена на рамі 1, що відбиває потік коренебульбоплодів фактично у замкнутий простір трикутного поперечного перерізу, створений круглими прутками 5, а її еластичні прутки частково подрібнюють ворох і частково його розосереджують на окремі компоненти. Втратам частин вороху коренебульбоплодів запобігає верхній фігурний напрямний екран 16. Частини вороху коренебульбоплодів усередині очисника, незважаючи на наявність у його основі опуклості під дією власної ваги починають рух донизу упоперек круглих прутків 5, а подрібнені ґрунтові домішки й рослинні рештки просіюються крізь зазори Δ між круглих прутків 5 і відводяться за межі очисника. При цьому спочатку частини вороху коренебульбоплодів падають зверху у центральній частині очисника на опуклість і відразу потрапляють у зону дії активатора, тобто спочатку у зону дії еластичних пальців 7 короткого привідного вала 6, які розташовані у зазорах Δ усередині очисника у просторі над опуклістю між круглих прутків 5 очисника. Еластичні пальці 7 короткого привідного вала 6 обертаючись у певному напрямку знизу руйн ують частини вороху і значно їх розосереджують і подрібнюють. При цьому вони також відкидають вже подрібнені частини вороху у бік очисника, тобто у зону діє привідної циліндричної щітки 10. При пересуванні далі донизу частини вороху потрапляють у зону дії радіально закріплених еластичних пальців 9, довгого привідного вала 8, який вже обертається в іншому напрямку і також еластичні пальці 9 остаточно руйнують частини вороху коренебульбоплодів знизу і відкидають подрібнені частини у іншому напрямку, тобто у зону дії другої привідної циліндричної щітки 10. При цьому, оскільки, у похило розташованого очисника, вершина трикутної форми встановлена на рамі 1 рухомо у циліндричному шарнірі 4, то очисник, завдяки тязі 12 і приводу 13, здійснює поперечні коливальні рухи (вібрації) з певною амплітудою і частотою, які сприяють не тільки значному перетрушуванню подрібнених частин вороху коренебульбоплодів внаслідок віб 5 85007 рації, але й сприяє складному рухо ві донизу упоперек і уздовж круглих прутків 5 тіл коренебульбоплодів. Ці рухи періодично відкидають частини вороху і тіла коренебульбоплодів із зони дії активатора до кутів основи (трикутної форми) очисника, де вони вже фактично поділені навпіл періодично потрапляють у зони дії привідних циліндричних щіток 10, еластичні лопаті 11 яких розташовані усередині очисника між зазорами Δ круглих прутків 5. Еластичні лопаті 11, завдяки напрямкам обертання привідних циліндричних щіток 10, відбивають частини вороху коренебульбоплодів догори, де вони мають удари об бічні частини очисника (об похило розташовані круглі прутки 5) і з їх поверхонь ефективно оббивається налиплий ґрунт. Еластичні пальці 7 і 9 також відбивають тіла коренебульбоплодів до бічних поверхонь очисника. Таким чином усередині очисника відбувається складний, зигзагоподібний рух частин вороху коренебульбоплодів, що здійснюються вздовж і у поперек круглих прутків 5. У нижніх кутах основи очисника відбуваються періодичні удари еластичними лопатями 11 привідних циліндричних щіток 10 по частинам вороху коренебульбоплодів, що забезпечує дуже ефективне і повне його подрібнення і розосередження на окремі компоненти. Поперечні коливальні рухи (вібрації) очисника сприяють дуже ефективній сепарації (просіюванню) домішок, які фактично крізь зазори Δ з усіх боків очисника відводяться за межі пристрою. Крім цього еластичні лопаті 11 привідних циліндричних щіток 10 і еластичні пальці 7 і 9 короткого 6 і довгого валів 8 також захоплюють ґрунтові домішки і рослинні рештки і примусово їх відводять із внутрішній порожнини очисника. Рухаючись таким чином тіла коренебульбоплодів досягають нижньої частини похило встановленого очисника майже повністю позбавляючись ґрунто 6 вих домішок і рослинних решток. Після цього тіла коренебульбоплодів остаточно залишають похило встановлений очисник і, не втрачаючись, завдяки нижньому фі гурному екрану 16 падають на полотно пальчастої очисної гірки 14. Завдяки тому, що в переважній більшості тіла коренебульбоплодів мають круглу форму, і як тверді тіла, вони скочуються вниз по полотну пальчастої очисної гірки 14, а значно подрібнені ґрунтові домішки та рослинні рештки, які ще залишились до цього, захоплюються пальцями очисної гірки 14 і виносяться через верхній її кінець за межі очисника. Після цього вже повністю очищені від домішок тіла коренебульбоплодів потрапляють на вивантажувальний транспортер 15 і грузяться в бункер, або у транспортний засіб. Розміри зазорів Δ між круглими прутками 5 повинні бути не більшими, ніж мінімальні розміри тіл коренебульбоплодів. При цьому розміри зазорів Δ також повинні бути такими, щоб не відбувалось заклинювання еластичних пальців 7 і 9 привідних валів 6 і 8, а також еластичних лопатей 11 привідних циліндричних щіток 10 між круглими прутками 5 у нижніх кутах основи очисника. Кутові швидкості обертання валів 6 і 8, а також привідних циліндричних щіток 10 повинні враховувати ступінь забрудненості вороху ґр унтовими та рослинними рештками, щільність вороху, його вологість, наявність міцних ґрунтови х включень тощо. Частота і амплітуда коливальних рухів (вібрацій), що створюються приводом 13 повинні бути такими, при яких відбувається інтенсивне перетрушування вороху коренебульбоплодів незалежно від його стану і фактично примусове відведення домішок крізь зазори Δ між круглими прутками 5. Застосування даного пристрою для транспортування і очистки коренебульбоплодів дозволить підвищити якість очистки коренебульбоплодів від ґрунтови х та рослинних домішок 20...25%. 7 Комп’ютерна в ерстка В. Клюкін 85007 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
