Спосіб спалювання органічного палива в паливні котельної установки під час розвантажень

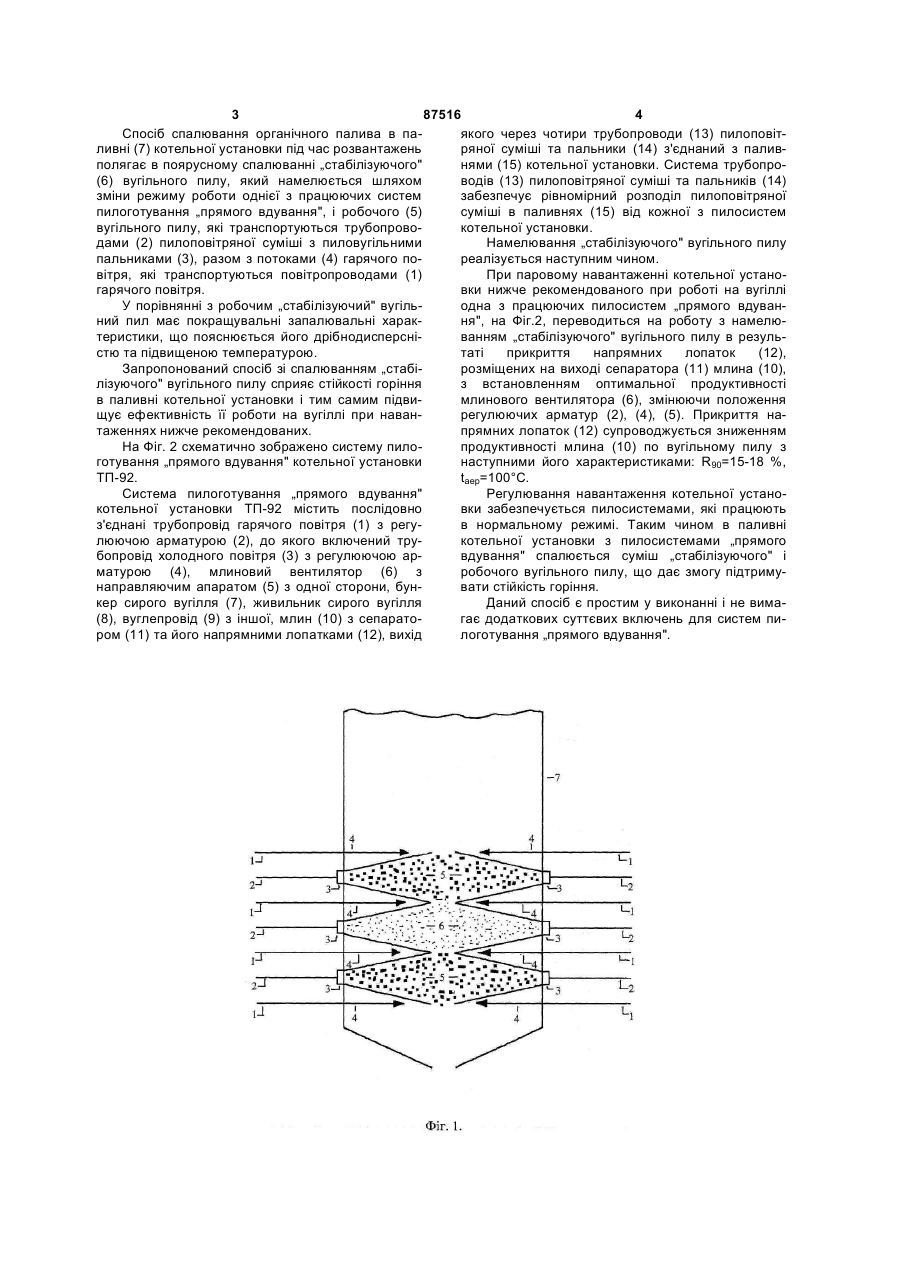

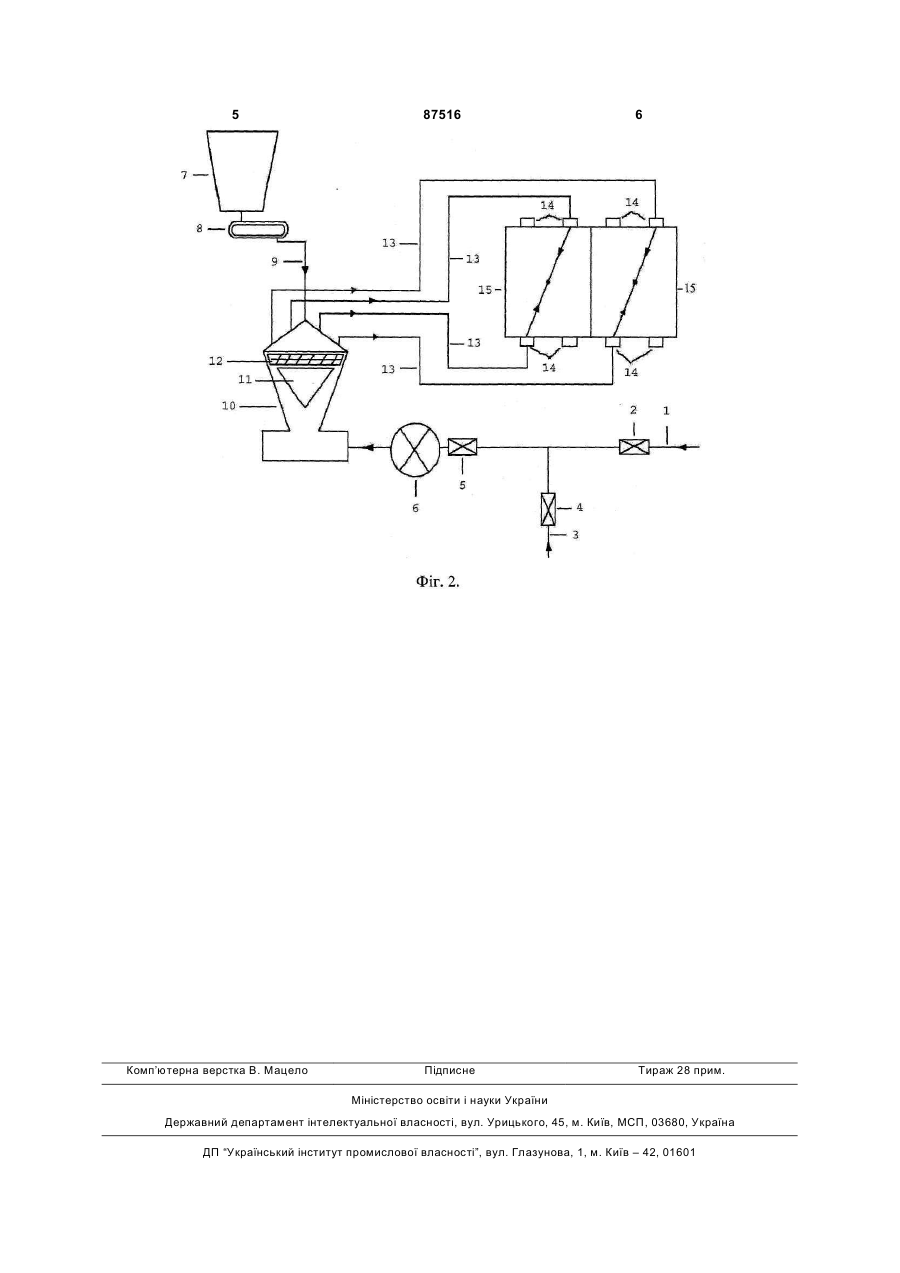

Спосіб спалювання органічного палива в котельній установці під час розвантажень шляхом поярусного подавання в паливню вугільного пилу і повітря з відповідним його надлишком та температурою, який відрізняється тим, що в нижніцентральні яруси пальників подається "стабілізуючий" вугільний пил з температурою і тонкістю помелу, вищою за проектну при даному тепловому навантаженні. (19) (21) a200703266 (22) 27.03.2007 (24) 27.07.2009 (46) 27.07.2009, Бюл.№ 14, 2009 р. (72) БРИКАЙЛО РОМАН ВОЛОДИМИРОВИЧ, МИСАК ЙОСИФ СТЕПАНОВИЧ (73) ДОБРОТВІРСЬКА ТЕПЛОВА ЕЛЕКТРИЧНА СТАНЦІЯ ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ЗАХІДЕНЕРГО", НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ "ЛЬВІВСЬКА ПОЛІТЕХНІКА" (56) SU 1774131 A1, 07.11.1992 SU 920319, 15.04.1982 3 87516 4 Спосіб спалювання органічного палива в паякого через чотири трубопроводи (13) пилоповітливні (7) котельної установки під час розвантажень ряної суміші та пальники (14) з'єднаний з паливполягає в поярусному спалюванні „стабілізуючого" нями (15) котельної установки. Система трубопро(6) вугільного пилу, який намелюється шляхом водів (13) пилоповітряної суміші та пальників (14) зміни режиму роботи однієї з працюючих систем забезпечує рівномірний розподіл пилоповітряної пилоготування „прямого вдування", і робочого (5) суміші в паливнях (15) від кожної з пилосистем вугільного пилу, які транспортуються трубопровокотельної установки. дами (2) пилоповітряної суміші з пиловугільними Намелювання „стабілізуючого" вугільного пилу пальниками (3), разом з потоками (4) гарячого пореалізується наступним чином. вітря, які транспортуються повітропроводами (1) При паровому навантаженні котельної устаногарячого повітря. вки нижче рекомендованого при роботі на вугіллі У порівнянні з робочим „стабілізуючий" вугільодна з працюючих пилосистем „прямого вдуванний пил має покращувальні запалювальні харакня", на Фіг.2, переводиться на роботу з намелютеристики, що пояснюється його дрібнодисперсніванням „стабілізуючого" вугільного пилу в резульстю та підвищеною температурою. таті прикриття напрямних лопаток (12), Запропонований спосіб зі спалюванням „стабірозміщених на виході сепаратора (11) млина (10), лізуючого" вугільного пилу сприяє стійкості горіння з встановленням оптимальної продуктивності в паливні котельної установки і тим самим підвимлинового вентилятора (6), змінюючи положення щує ефективність її роботи на вугіллі при наванрегулюючих арматур (2), (4), (5). Прикриття натаженнях нижче рекомендованих. прямних лопаток (12) супроводжується зниженням На Фіг. 2 схематично зображено систему пилопродуктивності млина (10) по вугільному пилу з готування „прямого вдування" котельної установки наступними його характеристиками: R90=15-18 %, ТП-92. taep=100°С. Система пилоготування „прямого вдування" Регулювання навантаження котельної устанокотельної установки ТП-92 містить послідовно вки забезпечується пилосистемами, які працюють з'єднані трубопровід гарячого повітря (1) з регув нормальному режимі. Таким чином в паливні люючою арматурою (2), до якого включений трукотельної установки з пилосистемами „прямого бопровід холодного повітря (3) з регулюючою арвдування" спалюється суміш „стабілізуючого" і матурою (4), млиновий вентилятор (6) з робочого вугільного пилу, що дає змогу підтримунаправляючим апаратом (5) з одної сторони, бунвати стійкість горіння. кер сирого вугілля (7), живильник сирого вугілля Даний спосіб є простим у виконанні і не вима(8), вуглепровід (9) з іншої, млин (10) з сепаратогає додаткових суттєвих включень для систем пиром (11) та його напрямними лопатками (12), вихід логотування „прямого вдування". 5 Комп’ютерна верстка В. Мацело 87516 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
