Знаряддя для обробітку ґрунту

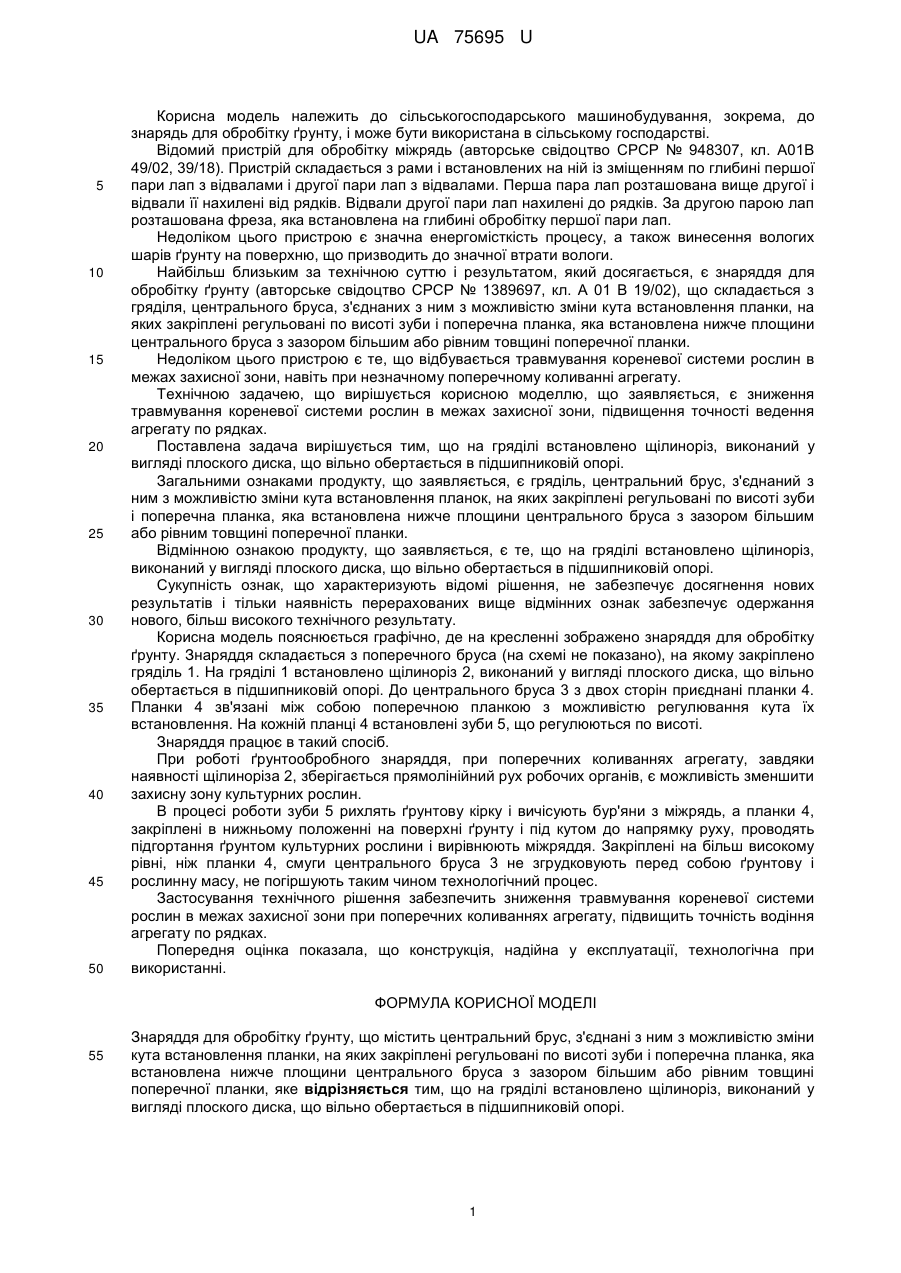

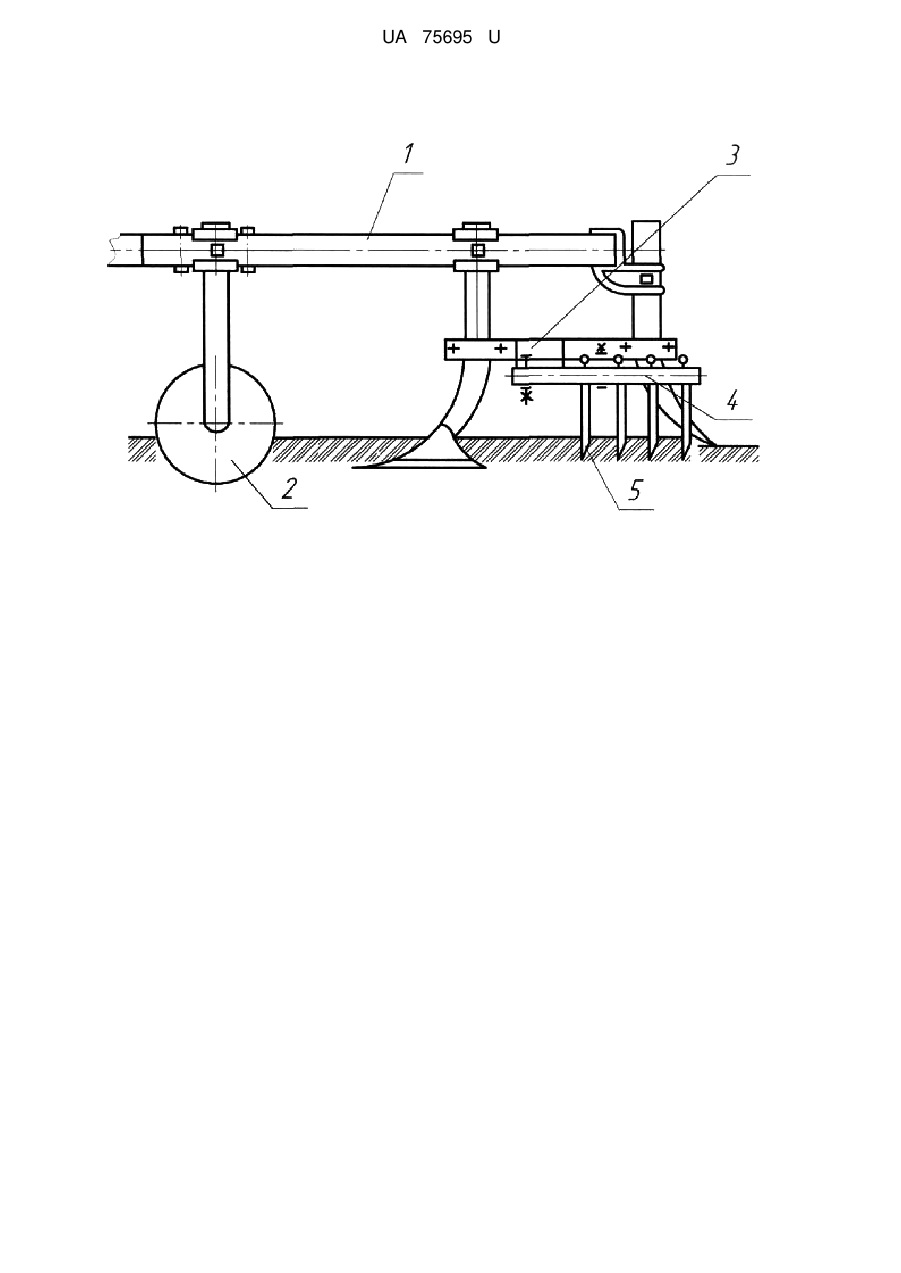

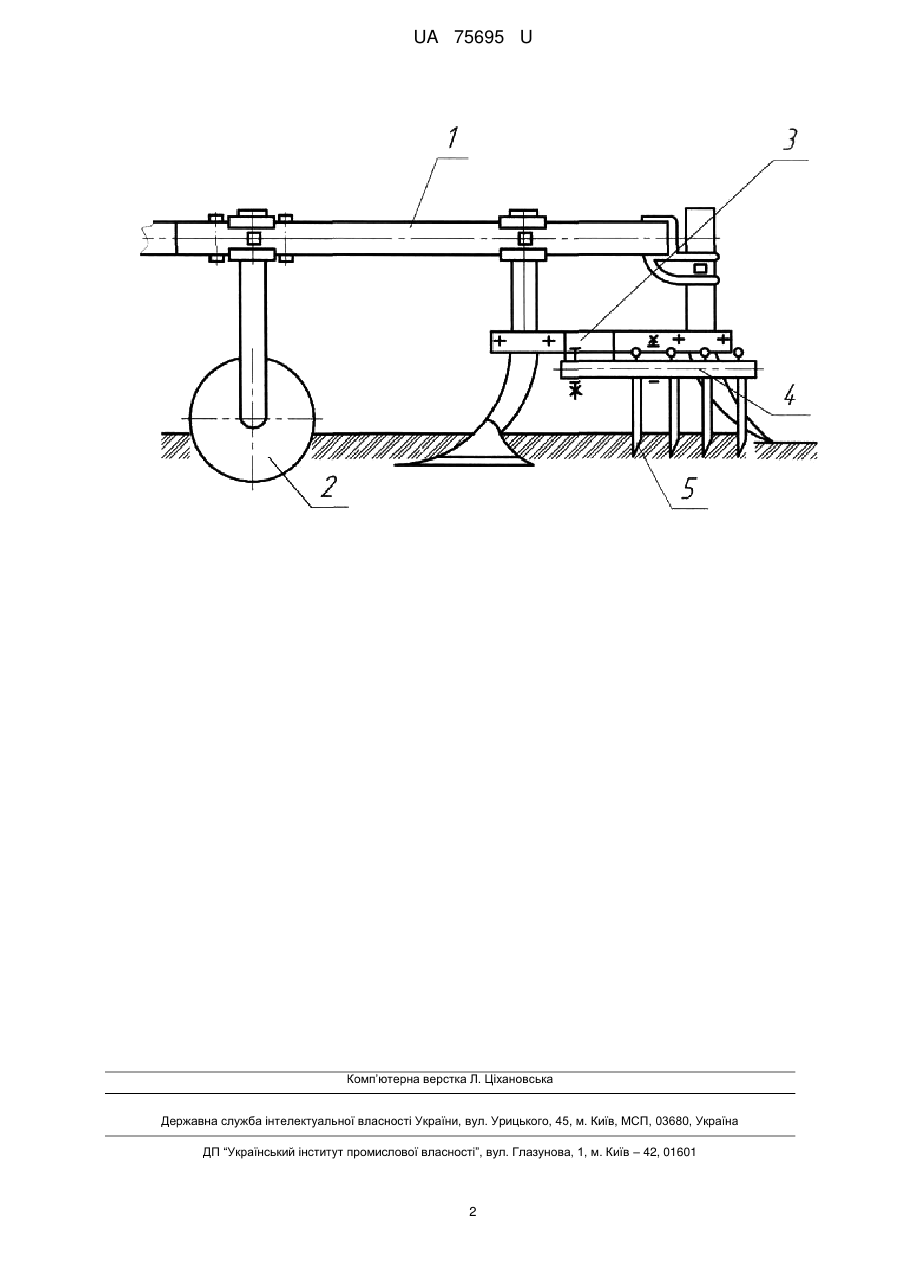

Реферат: Знаряддя для обробітку ґрунту містить центральний брус, планку, зуби, щілиноріз, виконаний у вигляді плоского диска, підшипникову опору. UA 75695 U (54) ЗНАРЯДДЯ ДЛЯ ОБРОБІТКУ ҐРУНТУ UA 75695 U UA 75695 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільськогосподарського машинобудування, зокрема, до знарядь для обробітку ґрунту, і може бути використана в сільському господарстві. Відомий пристрій для обробітку міжрядь (авторське свідоцтво СРСР № 948307, кл. А01В 49/02, 39/18). Пристрій складається з рами і встановлених на ній із зміщенням по глибині першої пари лап з відвалами і другої пари лап з відвалами. Перша пара лап розташована вище другої і відвали її нахилені від рядків. Відвали другої пари лап нахилені до рядків. За другою парою лап розташована фреза, яка встановлена на глибині обробітку першої пари лап. Недоліком цього пристрою є значна енергомісткість процесу, а також винесення вологих шарів ґрунту на поверхню, що призводить до значної втрати вологи. Найбільш близьким за технічною суттю і результатом, який досягається, є знаряддя для обробітку ґрунту (авторське свідоцтво СРСР № 1389697, кл. А 01 В 19/02), що складається з гряділя, центрального бруса, з'єднаних з ним з можливістю зміни кута встановлення планки, на яких закріплені регульовані по висоті зуби і поперечна планка, яка встановлена нижче площини центрального бруса з зазором більшим або рівним товщині поперечної планки. Недоліком цього пристрою є те, що відбувається травмування кореневої системи рослин в межах захисної зони, навіть при незначному поперечному коливанні агрегату. Технічною задачею, що вирішується корисною моделлю, що заявляється, є зниження травмування кореневої системи рослин в межах захисної зони, підвищення точності ведення агрегату по рядках. Поставлена задача вирішується тим, що на гряділі встановлено щілиноріз, виконаний у вигляді плоского диска, що вільно обертається в підшипниковій опорі. Загальними ознаками продукту, що заявляється, є гряділь, центральний брус, з'єднаний з ним з можливістю зміни кута встановлення планок, на яких закріплені регульовані по висоті зуби і поперечна планка, яка встановлена нижче площини центрального бруса з зазором більшим або рівним товщині поперечної планки. Відмінною ознакою продукту, що заявляється, є те, що на гряділі встановлено щілиноріз, виконаний у вигляді плоского диска, що вільно обертається в підшипниковій опорі. Сукупність ознак, що характеризують відомі рішення, не забезпечує досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого технічного результату. Корисна модель пояснюється графічно, де на кресленні зображено знаряддя для обробітку ґрунту. Знаряддя складається з поперечного бруса (на схемі не показано), на якому закріплено гряділь 1. На гряділі 1 встановлено щілиноріз 2, виконаний у вигляді плоского диска, що вільно обертається в підшипниковій опорі. До центрального бруса 3 з двох сторін приєднані планки 4. Планки 4 зв'язані між собою поперечною планкою з можливістю регулювання кута їх встановлення. На кожній планці 4 встановлені зуби 5, що регулюються по висоті. Знаряддя працює в такий спосіб. При роботі ґрунтообробного знаряддя, при поперечних коливаннях агрегату, завдяки наявності щілиноріза 2, зберігається прямолінійний рух робочих органів, є можливість зменшити захисну зону культурних рослин. В процесі роботи зуби 5 рихлять ґрунтову кірку і вичісують бур'яни з міжрядь, а планки 4, закріплені в нижньому положенні на поверхні ґрунту і під кутом до напрямку руху, проводять підгортання ґрунтом культурних рослини і вирівнюють міжряддя. Закріплені на більш високому рівні, ніж планки 4, смуги центрального бруса 3 не згрудковують перед собою ґрунтову і рослинну масу, не погіршують таким чином технологічний процес. Застосування технічного рішення забезпечить зниження травмування кореневої системи рослин в межах захисної зони при поперечних коливаннях агрегату, підвищить точність водіння агрегату по рядках. Попередня оцінка показала, що конструкція, надійна у експлуатації, технологічна при використанні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Знаряддя для обробітку ґрунту, що містить центральний брус, з'єднані з ним з можливістю зміни кута встановлення планки, на яких закріплені регульовані по висоті зуби і поперечна планка, яка встановлена нижче площини центрального бруса з зазором більшим або рівним товщині поперечної планки, яке відрізняється тим, що на гряділі встановлено щілиноріз, виконаний у вигляді плоского диска, що вільно обертається в підшипниковій опорі. 1 UA 75695 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
