Штучна стопа для протезів нижніх кінцівок

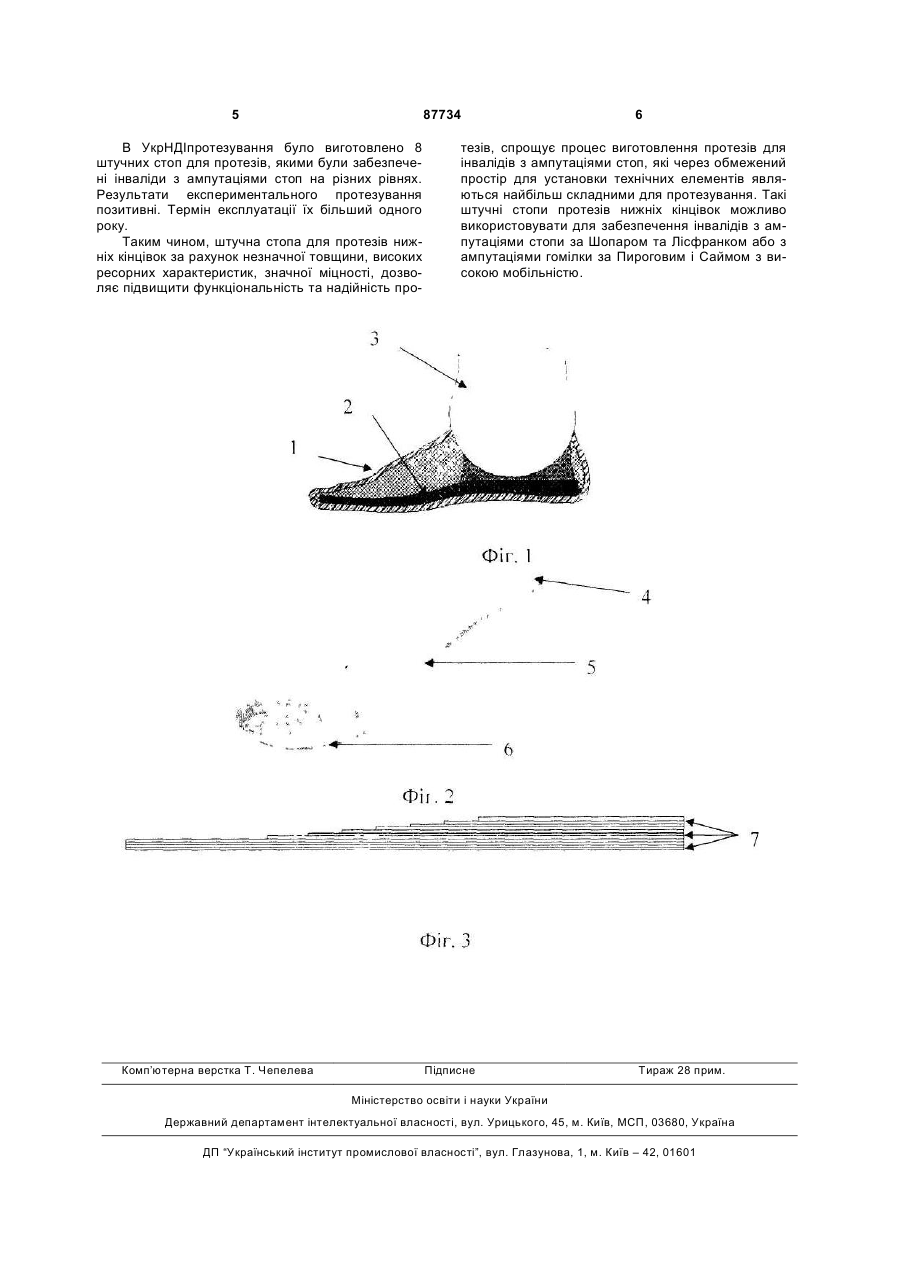

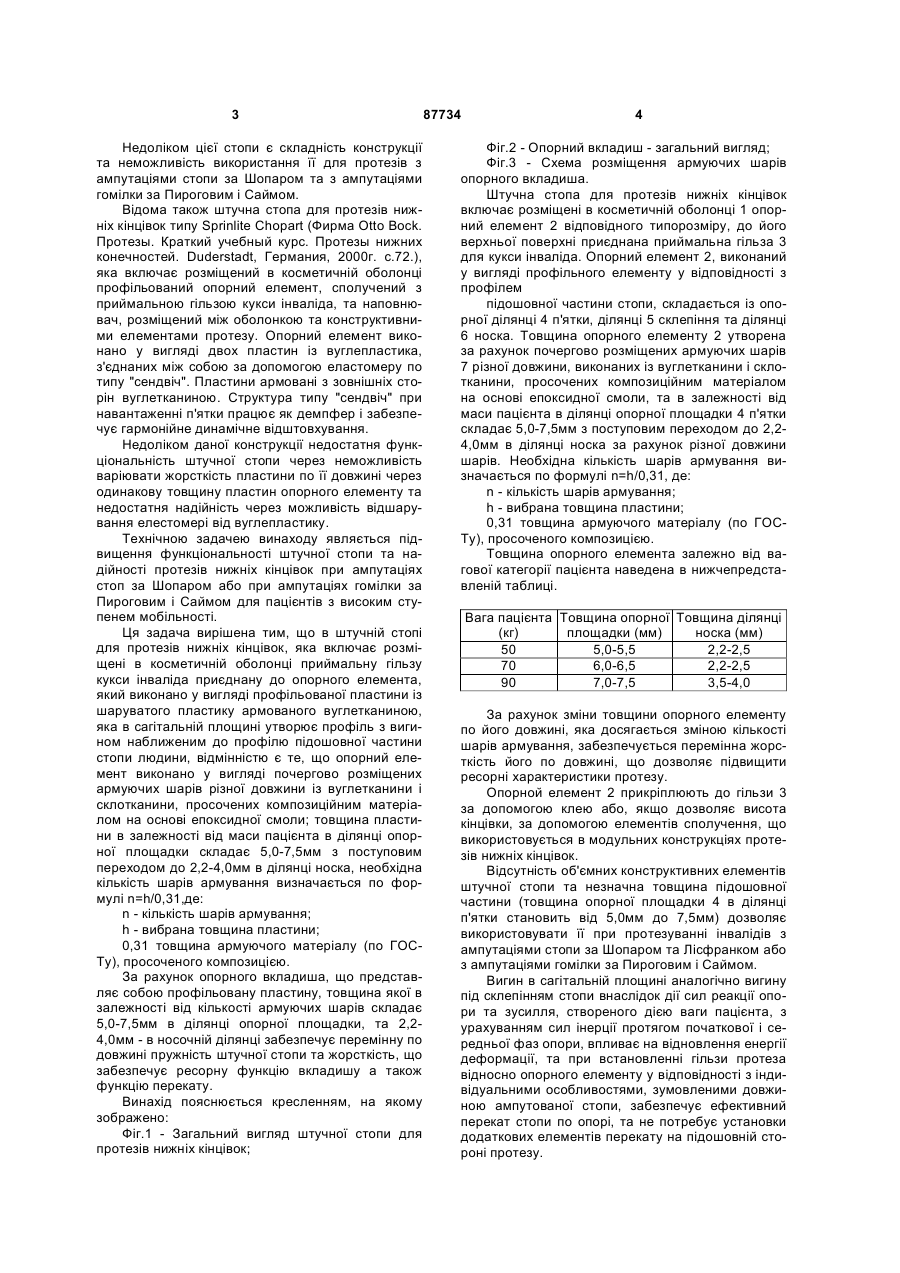

Штучна стопа для протезів нижніх кінцівок, що включає розміщені в косметичній оболонці приймальну гільзу кукси інваліда, до якої приєднано C2 1 3 Недоліком цієї стопи є складність конструкції та неможливість використання її для протезів з ампутаціями стопи за Шопаром та з ампутаціями гомілки за Пироговим і Саймом. Відома також штучна стопа для протезів нижніх кінцівок типу Sprinlite Chopart (Фирма Otto Bock. Протезы. Краткий учебный курс. Протезы нижних конечностей. Duderstadt, Германия, 2000г. с.72.), яка включає розміщений в косметичній оболонці профільований опорний елемент, сполучений з приймальною гільзою кукси інваліда, та наповнювач, розміщений між оболонкою та конструктивними елементами протезу. Опорний елемент виконано у вигляді двох пластин із вуглепластика, з'єднаних між собою за допомогою еластомеру по типу "сендвіч". Пластини армовані з зовнішніх сторін вуглетканиною. Структура типу "сендвіч" при навантаженні п'ятки працює як демпфер і забезпечує гармонійне динамічне відштовхування. Недоліком даної конструкції недостатня функціональність штучної стопи через неможливість варіювати жорсткість пластини по її довжині через одинакову товщину пластин опорного елементу та недостатня надійність через можливість відшарування елестомері від вуглепластику. Технічною задачею винаходу являється підвищення функціональності штучної стопи та надійності протезів нижніх кінцівок при ампутаціях стоп за Шопаром або при ампутаціях гомілки за Пироговим і Саймом для пацієнтів з високим ступенем мобільності. Ця задача вирішена тим, що в штучній стопі для протезів нижніх кінцівок, яка включає розміщені в косметичній оболонці приймальну гільзу кукси інваліда приєднану до опорного елемента, який виконано у вигляді профільованої пластини із шаруватого пластику армованого вуглетканиною, яка в сагітальній площині утворює профіль з вигином наближеним до профілю підошовної частини стопи людини, відмінністю є те, що опорний елемент виконано у вигляді почергово розміщених армуючих шарів різної довжини із вуглетканини і склотканини, просочених композиційним матеріалом на основі епоксидної смоли; товщина пластини в залежності від маси пацієнта в ділянці опорної площадки складає 5,0-7,5мм з поступовим переходом до 2,2-4,0мм в ділянці носка, необхідна кількість шарів армування визначається по формулі n=h/0,31,де: n - кількість шарів армування; h - вибрана товщина пластини; 0,31 товщина армуючого матеріалу (по ГОСТу), просоченого композицією. За рахунок опорного вкладиша, що представляє собою профільовану пластину, товщина якої в залежності від кількості армуючих шарів складає 5,0-7,5мм в ділянці опорної площадки, та 2,24,0мм - в носочній ділянці забезпечує перемінну по довжині пружність штучної стопи та жорсткість, що забезпечує ресорну функцію вкладишу а також функцію перекату. Винахід пояснюється кресленням, на якому зображено: Фіг.1 - Загальний вигляд штучної стопи для протезів нижніх кінцівок; 87734 4 Фіг.2 - Опорний вкладиш - загальний вигляд; Фіг.3 - Схема розміщення армуючих шарів опорного вкладиша. Штучна стопа для протезів нижніх кінцівок включає розміщені в косметичній оболонці 1 опорний елемент 2 відповідного типорозміру, до його верхньої поверхні приєднана приймальна гільза 3 для кукси інваліда. Опорний елемент 2, виконаний у вигляді профільного елементу у відповідності з профілем підошовної частини стопи, складається із опорної ділянці 4 п'ятки, ділянці 5 склепіння та ділянці 6 носка. Товщина опорного елементу 2 утворена за рахунок почергово розміщених армуючих шарів 7 різної довжини, виконаних із вуглетканини і склотканини, просочених композиційним матеріалом на основі епоксидної смоли, та в залежності від маси пацієнта в ділянці опорної площадки 4 п'ятки складає 5,0-7,5мм з поступовим переходом до 2,24,0мм в ділянці носка за рахунок різної довжини шарів. Необхідна кількість шарів армування визначається по формулі n=h/0,31, де: n - кількість шарів армування; h - вибрана товщина пластини; 0,31 товщина армуючого матеріалу (по ГОСТу), просоченого композицією. Товщина опорного елемента залежно від вагової категорії пацієнта наведена в нижчепредставленій таблиці. Вага пацієнта Товщина опорної Товщина ділянці (кг) площадки (мм) носка (мм) 50 5,0-5,5 2,2-2,5 70 6,0-6,5 2,2-2,5 90 7,0-7,5 3,5-4,0 За рахунок зміни товщини опорного елементу по його довжині, яка досягається зміною кількості шарів армування, забезпечується перемінна жорсткість його по довжині, що дозволяє підвищити ресорні характеристики протезу. Опорной елемент 2 прикріплюють до гільзи 3 за допомогою клею або, якщо дозволяє висота кінцівки, за допомогою елементів сполучення, що використовується в модульних конструкціях протезів нижніх кінцівок. Відсутність об'ємних конструктивних елементів штучної стопи та незначна товщина підошовної частини (товщина опорної площадки 4 в ділянці п'ятки становить від 5,0мм до 7,5мм) дозволяє використовувати її при протезуванні інвалідів з ампутаціями стопи за Шопаром та Лісфранком або з ампутаціями гомілки за Пироговим і Саймом. Вигин в сагітальній площині аналогічно вигину під склепінням стопи внаслідок дії сил реакції опори та зусилля, створеного дією ваги пацієнта, з урахуванням сил інерції протягом початкової і середньої фаз опори, впливає на відновлення енергії деформації, та при встановленні гільзи протеза відносно опорного елементу у відповідності з індивідуальними особливостями, зумовленими довжиною ампутованої стопи, забезпечує ефективний перекат стопи по опорі, та не потребує установки додаткових елементів перекату на підошовній стороні протезу. 5 87734 В УкрНДІпротезування було виготовлено 8 штучних стоп для протезів, якими були забезпечені інваліди з ампутаціями стоп на різних рівнях. Результати експериментального протезування позитивні. Термін експлуатації їх більший одного року. Таким чином, штучна стопа для протезів нижніх кінцівок за рахунок незначної товщини, високих ресорних характеристик, значної міцності, дозволяє підвищити функціональність та надійність про Комп’ютерна верстка Т. Чепелева 6 тезів, спрощує процес виготовлення протезів для інвалідів з ампутаціями стоп, які через обмежений простір для установки технічних елементів являються найбільш складними для протезування. Такі штучні стопи протезів нижніх кінцівок можливо використовувати для забезпечення інвалідів з ампутаціями стопи за Шопаром та Лісфранком або з ампутаціями гомілки за Пироговим і Саймом з високою мобільністю. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
