Широкосмугова лінійна антенна решітка з похилою поляризацією

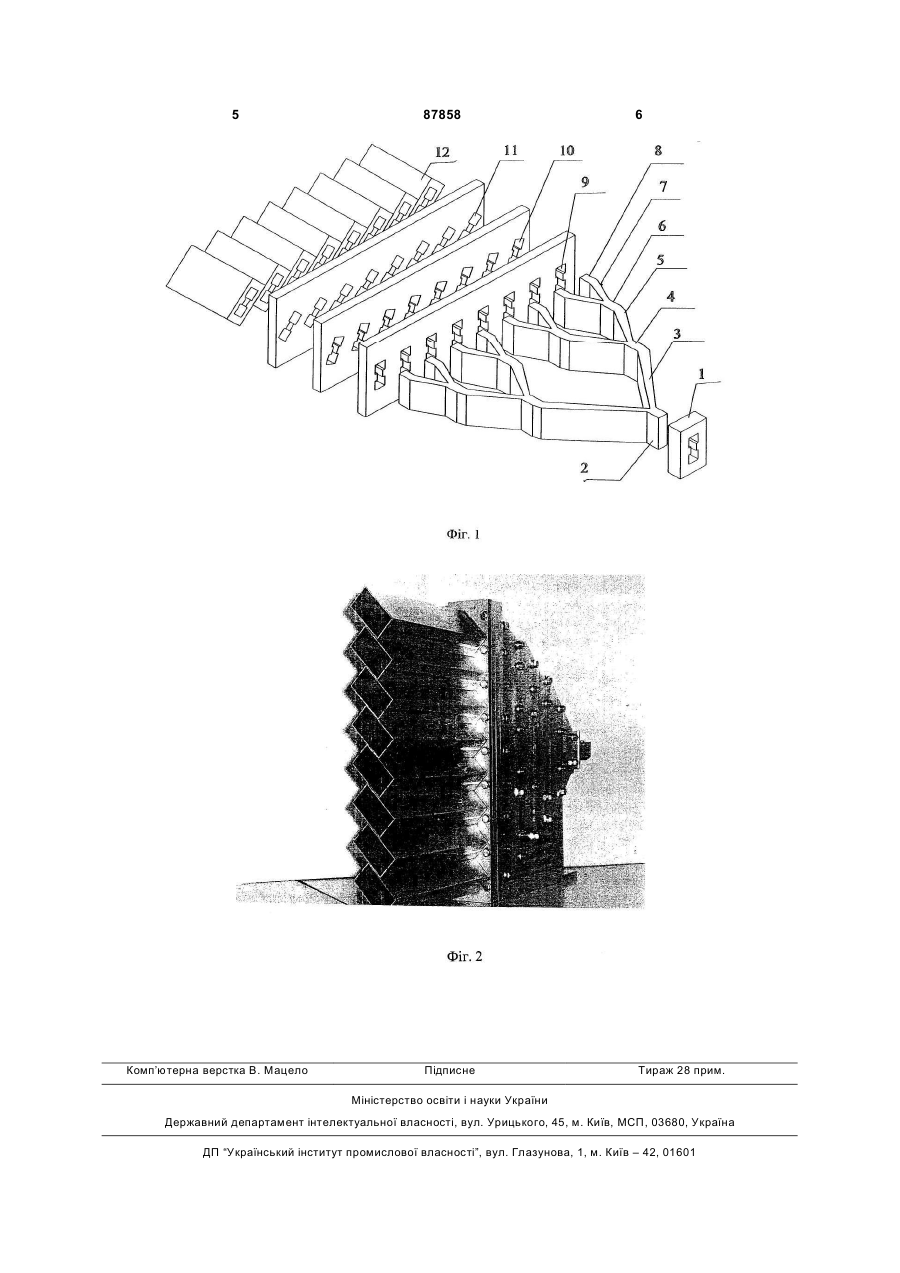

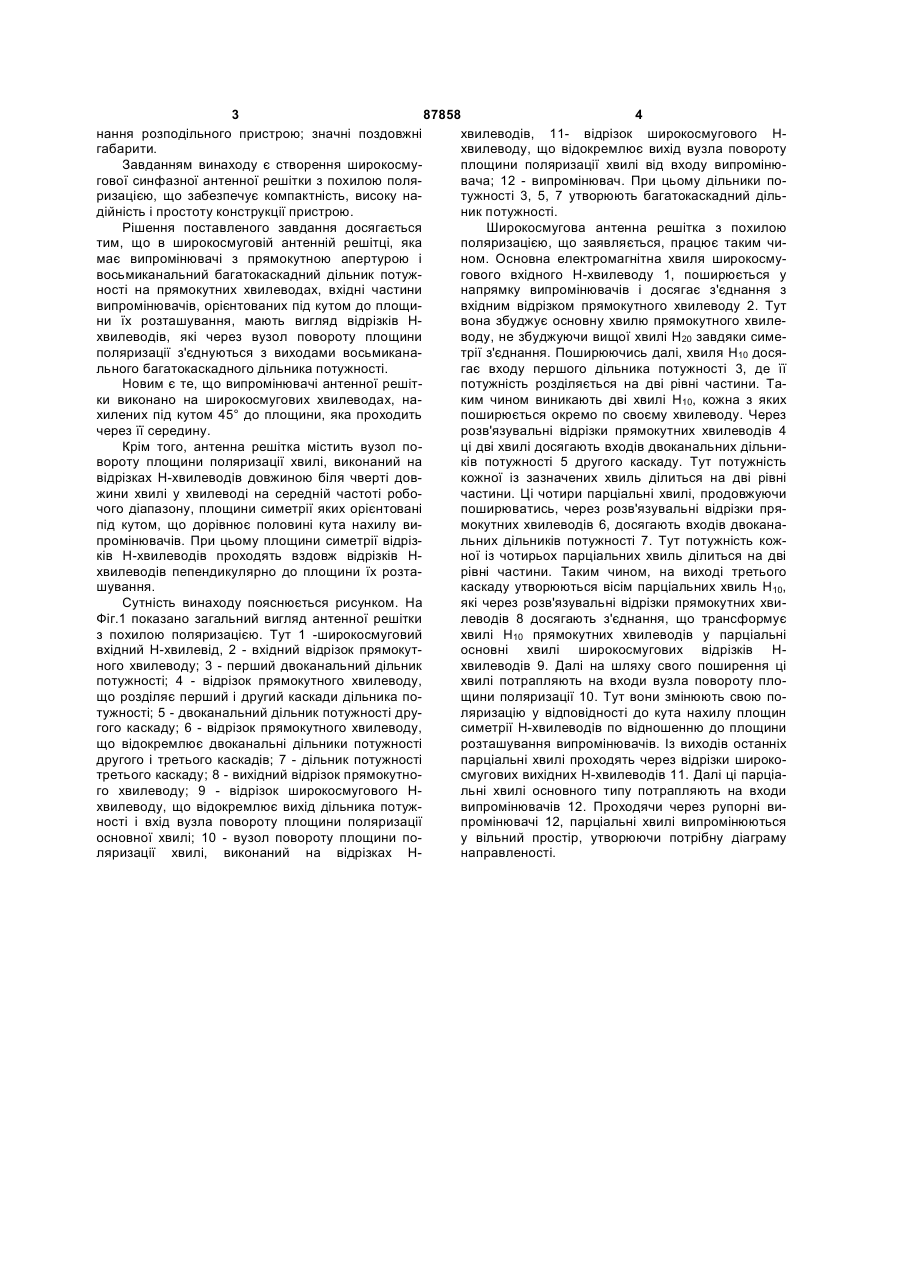

1. Широкосмугова лінійна антенна решітка з похилою поляризацією, яка має випромінювачі з прямокутною апертурою і багатокаскадний дільник потужності на прямокутних хвилеводах, яка відрізняється тим, що вхідні частини випромінювачів, орієнтованих під кутом 45° у площині їх розташування до площини, яка проходить через її середину, мають вигляд відрізків Н-хвилеводів, які через вузол повороту площини поляризації хвилі з'єднуються з виходами восьмиканального багатокаскадного дільника потужності. 2. Широкосмугова антенна решітка за п. 1, яка відрізняється тим, що вузол повороту площини поляризації складається із відрізків Н-хвилеводів, площини симетрії яких орієнтовані під кутом, який дорівнює половині кута нахилу випромінювачів у площині їх розташування, при цьому площини симетрії відрізків Н-хвилеводів проходять вздовж відрізків Н-хвилеводів перпендикулярно до площини їх розташування. 3. Широкосмугова антенна решітка за п. 1, яка відрізняється тим, що на вході і виході дільника потужності розташовані відрізки Н-хвилеводів. UA (21) a200700996 (22) 31.01.2007 (24) 25.08.2009 (46) 25.08.2009, Бюл.№ 16, 2009 р. (72) ДУБРОВКА ФЕДІР ФЕДОРОВИЧ, МАРЧЕНКО ВАСИЛЬ ВАСИЛЬОВИЧ, МАРТИНЮК СЕРГІЙ ЄВСТАФІЙОВИЧ, РЯБКІН ЮРІЙ ВІКТОРОВИЧ, СТЕПАНЕНКО ПЕТРО ЯКОВИЧ, НЕМЧИН ОЛЕКСАНДР ФЕДОРОВИЧ (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "КОМПАНІЯ "ІНВЕСТИЦІЇ І ТЕХНОЛОГІЇ" (56) Bakhvalov V.N., Burmasov V. A., Klonova Yu. V., Kolosova Yu. V. Linear phased antenna array with low level of side radiation // Proc. IV ICATT, Sevastopol, Ukraine, September 9-12, 2003, p.320322 RU 2256263 C1, 10.07.2005 UA 40135 A, 16.07.2001 RU 2237954 C1, 10.10.2004 US 3977006 A, 24.08.1976 US 2006092078 A1, 04.05.2006 EP 0509214 A2, 21.10.1992 C2 2 (19) 1 3 87858 4 нання розподільного пристрою; значні поздовжні хвилеводів, 11- відрізок широкосмугового Нгабарити. хвилеводу, що відокремлює вихід вузла повороту Завданням винаходу є створення широкосмуплощини поляризації хвилі від входу випромінюгової синфазної антенної решітки з похилою полявача; 12 - випромінювач. При цьому дільники поризацією, що забезпечує компактність, високу натужності 3, 5, 7 утворюють багатокаскадний дільдійність і простоту конструкції пристрою. ник потужності. Рішення поставленого завдання досягається Широкосмугова антенна решітка з похилою тим, що в широкосмуговій антенній решітці, яка поляризацією, що заявляється, працює таким чимає випромінювачі з прямокутною апертурою і ном. Основна електромагнітна хвиля широкосмувосьмиканальний багатокаскадний дільник потужгового вхідного Н-хвилеводу 1, поширюється у ності на прямокутних хвилеводах, вхідні частини напрямку випромінювачів і досягає з'єднання з випромінювачів, орієнтованих під кутом до площивхідним відрізком прямокутного хвилеводу 2. Тут ни їх розташування, мають вигляд відрізків Нвона збуджує основну хвилю прямокутного хвилехвилеводів, які через вузол повороту площини воду, не збуджуючи вищої хвилі Н20 завдяки симеполяризації з'єднуються з виходами восьмиканатрії з'єднання. Поширюючись далі, хвиля Н10 досяльного багатокаскадного дільника потужності. гає входу першого дільника потужності 3, де її Новим є те, що випромінювачі антенної решітпотужність розділяється на дві рівні частини. Таки виконано на широкосмугових хвилеводах, наким чином виникають дві хвилі Н10, кожна з яких хилених під кутом 45° до площини, яка проходить поширюється окремо по своєму хвилеводу. Через через її середину. розв'язувальні відрізки прямокутних хвилеводів 4 Крім того, антенна решітка містить вузол поці дві хвилі досягають входів двоканальних дільнивороту площини поляризації хвилі, виконаний на ків потужності 5 другого каскаду. Тут потужність відрізках Н-хвилеводів довжиною біля чверті довкожної із зазначених хвиль ділиться на дві рівні жини хвилі у хвилеводі на середній частоті робочастини. Ці чотири парціальні хвилі, продовжуючи чого діапазону, площини симетрії яких орієнтовані поширюватись, через розв'язувальні відрізки пряпід кутом, що дорівнює половині кута нахилу вимокутних хвилеводів 6, досягають входів двоканапромінювачів. При цьому площини симетрії відрізльних дільників потужності 7. Тут потужність кожків Н-хвилеводів проходять вздовж відрізків Нної із чотирьох парціальних хвиль ділиться на дві хвилеводів пепендикулярно до площини їх розтарівні частини. Таким чином, на виході третього шування. каскаду утворюються вісім парціальних хвиль Н10, Сутність винаходу пояснюється рисунком. На які через розв'язувальні відрізки прямокутних хвиФіг.1 показано загальний вигляд антенної решітки леводів 8 досягають з'єднання, що трансформує з похилою поляризацією. Тут 1 -широкосмуговий хвилі Н10 прямокутних хвилеводів у парціальні вхідний Н-хвилевід, 2 - вхідний відрізок прямокутосновні хвилі широкосмугових відрізків Нного хвилеводу; 3 - перший двоканальний дільник хвилеводів 9. Далі на шляху свого поширення ці потужності; 4 - відрізок прямокутного хвилеводу, хвилі потрапляють на входи вузла повороту площо розділяє перший і другий каскади дільника пощини поляризації 10. Тут вони змінюють свою потужності; 5 - двоканальний дільник потужності друляризацію у відповідності до кута нахилу площин гого каскаду; 6 - відрізок прямокутного хвилеводу, симетрії Н-хвилеводів по відношенню до площини що відокремлює двоканальні дільники потужності розташування випромінювачів. Із виходів останніх другого і третього каскадів; 7 - дільник потужності парціальні хвилі проходять через відрізки широкотретього каскаду; 8 - вихідний відрізок прямокутносмугових вихідних Н-хвилеводів 11. Далі ці парціаго хвилеводу; 9 - відрізок широкосмугового Нльні хвилі основного типу потрапляють на входи хвилеводу, що відокремлює вихід дільника потужвипромінювачів 12. Проходячи через рупорні виності і вхід вузла повороту площини поляризації промінювачі 12, парціальні хвилі випромінюються основної хвилі; 10 - вузол повороту площини поу вільний простір, утворюючи потрібну діаграму ляризації хвилі, виконаний на відрізках Ннаправленості. 5 Комп’ютерна верстка В. Мацело 87858 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
