Пристрій для транспортування і очистки коренебульбоплодів

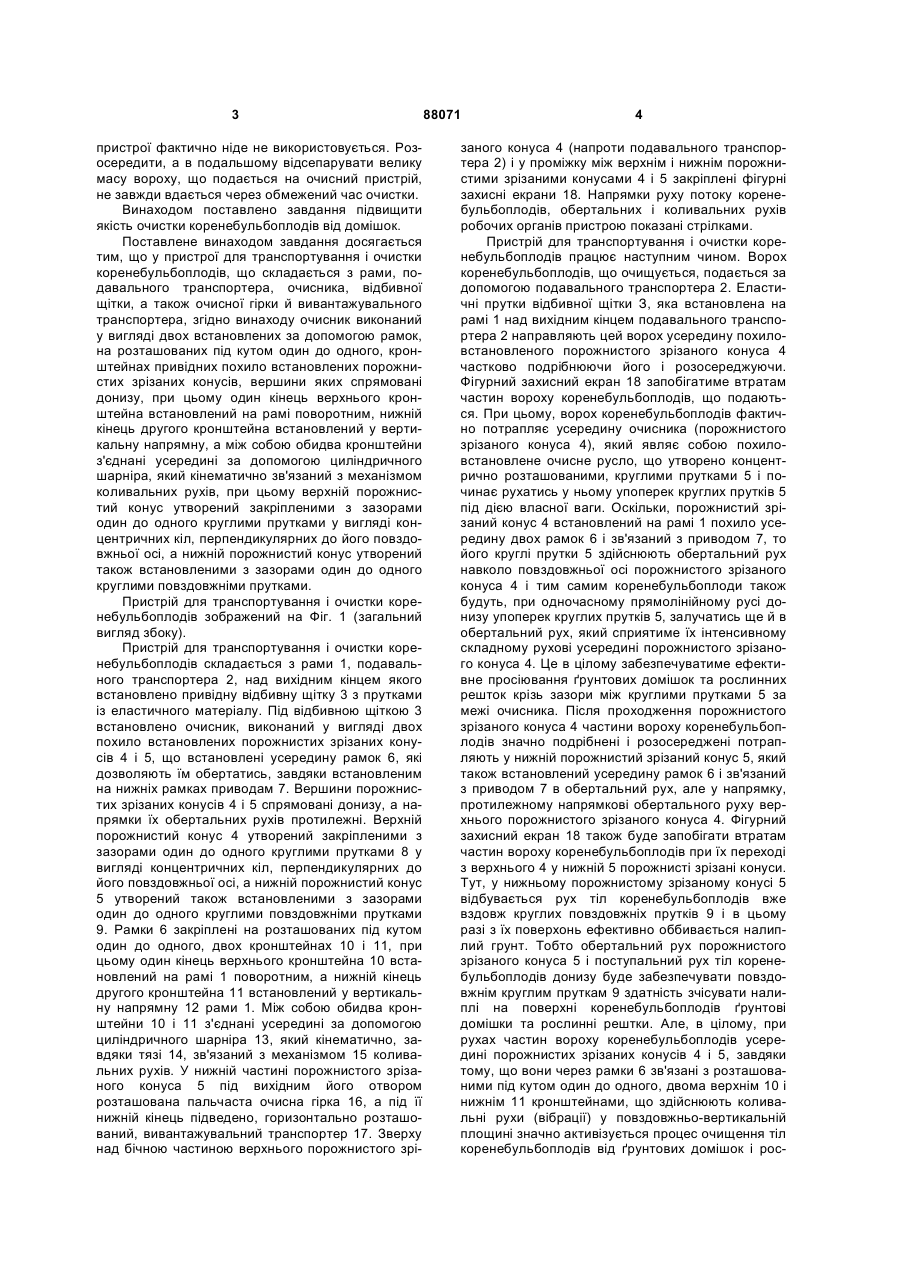

Пристрій для транспортування і очистки коренебульбоплодів, що містить раму, подавальний C2 1 3 пристрої фактично ніде не використовується. Розосередити, а в подальшому відсепарувати велику масу вороху, що подається на очисний пристрій, не завжди вдається через обмежений час очистки. Винаходом поставлено завдання підвищити якість очистки коренебульбоплодів від домішок. Поставлене винаходом завдання досягається тим, що у пристрої для транспортування і очистки коренебульбоплодів, що складається з рами, подавального транспортера, очисника, відбивної щітки, а також очисної гірки й вивантажувального транспортера, згідно винаходу очисник виконаний у вигляді двох встановлених за допомогою рамок, на розташованих під кутом один до одного, кронштейнах привідних похило встановлених порожнистих зрізаних конусів, вершини яких спрямовані донизу, при цьому один кінець верхнього кронштейна встановлений на рамі поворотним, нижній кінець другого кронштейна встановлений у вертикальну напрямну, а між собою обидва кронштейни з'єднані усередині за допомогою циліндричного шарніра, який кінематично зв'язаний з механізмом коливальних рухів, при цьому верхній порожнистий конус утворений закріпленими з зазорами один до одного круглими прутками у вигляді концентричних кіл, перпендикулярних до його повздовжньої осі, а нижній порожнистий конус утворений також встановленими з зазорами один до одного круглими повздовжніми прутками. Пристрій для транспортування і очистки коренебульбоплодів зображений на Фіг. 1 (загальний вигляд збоку). Пристрій для транспортування і очистки коренебульбоплодів складається з рами 1, подавального транспортера 2, над вихідним кінцем якого встановлено привідну відбивну щітку 3 з прутками із еластичного матеріалу. Під відбивною щіткою 3 встановлено очисник, виконаний у вигляді двох похило встановлених порожнистих зрізаних конусів 4 і 5, що встановлені усередину рамок 6, які дозволяють їм обертатись, завдяки встановленим на нижніх рамках приводам 7. Вершини порожнистих зрізаних конусів 4 і 5 спрямовані донизу, а напрямки їх обертальних рухів протилежні. Верхній порожнистий конус 4 утворений закріпленими з зазорами один до одного круглими прутками 8 у вигляді концентричних кіл, перпендикулярних до його повздовжньої осі, а нижній порожнистий конус 5 утворений також встановленими з зазорами один до одного круглими повздовжніми прутками 9. Рамки 6 закріплені на розташованих під кутом один до одного, двох кронштейнах 10 і 11, при цьому один кінець верхнього кронштейна 10 встановлений на рамі 1 поворотним, а нижній кінець другого кронштейна 11 встановлений у вертикальну напрямну 12 рами 1. Між собою обидва кронштейни 10 і 11 з'єднані усередині за допомогою циліндричного шарніра 13, який кінематично, завдяки тязі 14, зв'язаний з механізмом 15 коливальних рухів. У нижній частині порожнистого зрізаного конуса 5 під вихідним його отвором розташована пальчаста очисна гірка 16, а під її нижній кінець підведено, горизонтально розташований, вивантажувальний транспортер 17. Зверху над бічною частиною верхнього порожнистого зрі 88071 4 заного конуса 4 (напроти подавального транспортера 2) і у проміжку між верхнім і нижнім порожнистими зрізаними конусами 4 і 5 закріплені фігурні захисні екрани 18. Напрямки руху потоку коренебульбоплодів, обертальних і коливальних рухів робочих органів пристрою показані стрілками. Пристрій для транспортування і очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, подається за допомогою подавального транспортера 2. Еластичні прутки відбивної щітки З, яка встановлена на рамі 1 над вихідним кінцем подавального транспортера 2 направляють цей ворох усередину похиловстановленого порожнистого зрізаного конуса 4 частково подрібнюючи його і розосереджуючи. Фігурний захисний екран 18 запобігатиме втратам частин вороху коренебульбоплодів, що подаються. При цьому, ворох коренебульбоплодів фактично потрапляє усередину очисника (порожнистого зрізаного конуса 4), який являє собою похиловстановлене очисне русло, що утворено концентрично розташованими, круглими прутками 5 і починає рухатись у ньому упоперек круглих прутків 5 під дією власної ваги. Оскільки, порожнистий зрізаний конус 4 встановлений на рамі 1 похило усередину двох рамок 6 і зв'язаний з приводом 7, то його круглі прутки 5 здійснюють обертальний рух навколо повздовжньої осі порожнистого зрізаного конуса 4 і тим самим коренебульбоплоди також будуть, при одночасному прямолінійному русі донизу упоперек круглих прутків 5, залучатись ще й в обертальний рух, який сприятиме їх інтенсивному складному рухові усередині порожнистого зрізаного конуса 4. Це в цілому забезпечуватиме ефективне просіювання ґрунтових домішок та рослинних решток крізь зазори між круглими прутками 5 за межі очисника. Після проходження порожнистого зрізаного конуса 4 частини вороху коренебульбоплодів значно подрібнені і розосереджені потрапляють у нижній порожнистий зрізаний конус 5, який також встановлений усередину рамок 6 і зв'язаний з приводом 7 в обертальний рух, але у напрямку, протилежному напрямкові обертального руху верхнього порожнистого зрізаного конуса 4. Фігурний захисний екран 18 також буде запобігати втратам частин вороху коренебульбоплодів при їх переході з верхнього 4 у нижній 5 порожнисті зрізані конуси. Тут, у нижньому порожнистому зрізаному конусі 5 відбувається рух тіл коренебульбоплодів вже вздовж круглих повздовжніх прутків 9 і в цьому разі з їх поверхонь ефективно оббивається налиплий грунт. Тобто обертальний рух порожнистого зрізаного конуса 5 і поступальний рух тіл коренебульбоплодів донизу буде забезпечувати повздовжнім круглим пруткам 9 здатність зчісувати налиплі на поверхні коренебульбоплодів ґрунтові домішки та рослинні рештки. Але, в цілому, при рухах частин вороху коренебульбоплодів усередині порожнистих зрізаних конусів 4 і 5, завдяки тому, що вони через рамки 6 зв'язані з розташованими під кутом один до одного, двома верхнім 10 і нижнім 11 кронштейнами, що здійснюють коливальні рухи (вібрації) у повздовжньо-вертикальній площині значно активізується процес очищення тіл коренебульбоплодів від ґрунтових домішок і рос 5 88071 линних решток. Відбувається це завдяки тому, що один кінець верхнього кронштейна 10 встановлений на рамі 1 поворотним, а нижній кінець другого кронштейна 11 встановлений у вертикальну напрямну 12, а між собою обидва кронштейни 10 і 11 з'єднані усередині за допомогою циліндричного шарніра 13, який кінематично тягою 14, зв'язаний з механізмом 15, що й надає кронштейнам 10 і 11 вказані коливальні рухи (вібрації). Це також значно активізує процес просіювання ґрунтових домішок і рослинних решток крізь зазори між круглими поперечними 8 і повздовжніми 9 прутками. Поєднання обертальних рухів порожнистих зрізаних конусів 4 і 5 і одночасне надання їм коливальних рухів завдяки приводу 15 забезпечує майже повне руйнування міцних ґрунтових утворень, повне подрібнення вороху коренебульбоплодів і відведення домішок за межі очисника. Завдяки вібраціям відбувається дуже ефективне перетрушування вороху коренебульбоплодів. Рухаючись таким чином коренебульбоплоди досягають вихідного отвору нижнього Комп’ютерна верстка Д. Шеверун 6 порожнистого зрізаного конуса 5 і падають на полотно пальчастої очисної гірки 16, де вони повністю очищені скочуються донизу і потрапляють на вивантажувальний транспортер 17, а домішки, які ще залишились, полотном пальчастої очисної гірки 16 виносяться крізь її верхню частину за межі очисника. Кутові швидкості обертальних рухів верхнього 4 і нижнього 5 порожнистих зрізаних конусів повинні враховувати кількість вороху коренебульбоплодів, що подається на очистку, його стан, наявність домішок тощо. Розміри зазорів між круглими прутками 8 і між повздовжніми прутками 9 повинні бути не більшими ніж середні розміри тіл коренебульбоплодів. Частота та амплітуда коливальних рухів (вібрацій), що створюються приводом 15, також повинні враховувати вказані умови. Застосування даного пристрою для транспортування і очистки коренебульбоплодів дозволить підвищити якість очистки коренебульбоплодів від домішок на 35...40%. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
