Доїльний зал з поворотною круглою платформою

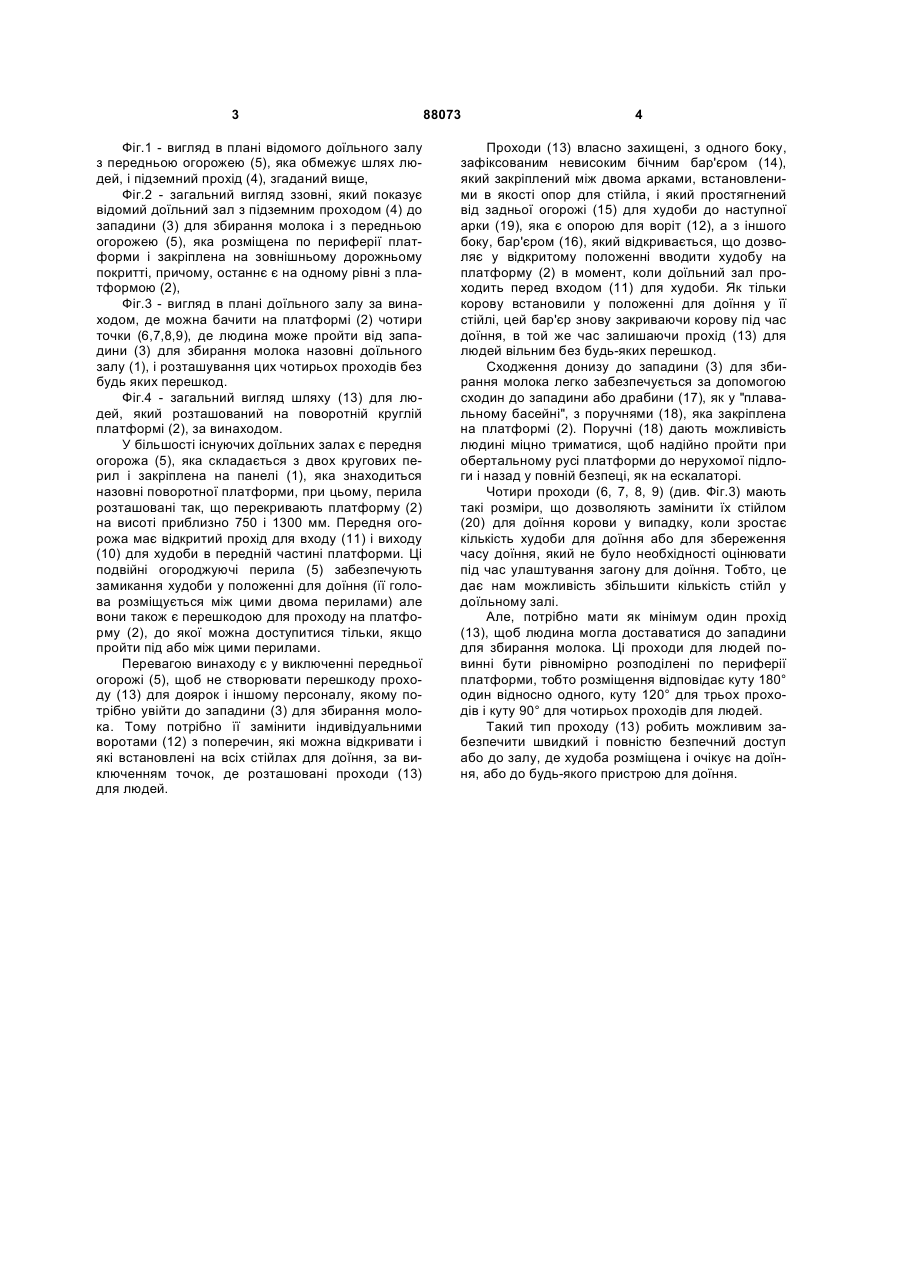

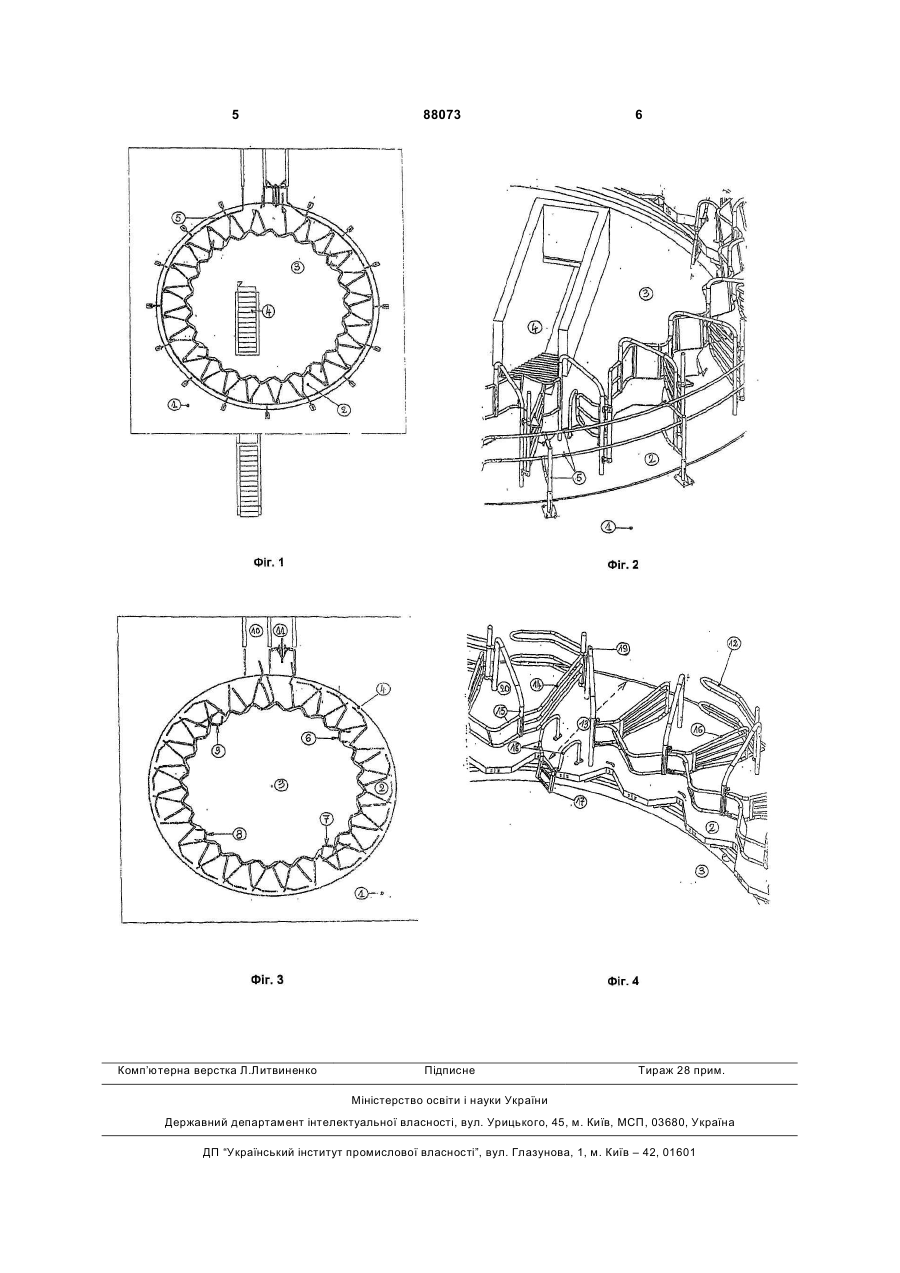

1. Доїльний зал з поворотною круглою платформою (2) для доїння усередині цієї платформи, яка має стійла (20), які дозволяють доїння збоку або ззаду корів, який відрізняється тим, що кожне стійло (20) має ворота (12) з поперечин, які відкриваються індивідуально, принаймні один прохід (13) для людей, який розміщений на платформі замість стійла, має розмір, що дорівнює розміру стійла, C2 2 (19) 1 3 Фіг.1 - вигляд в плані відомого доїльного залу з передньою огорожею (5), яка обмежує шлях людей, і підземний прохід (4), згаданий вище, Фіг.2 - загальний вигляд ззовні, який показує відомий доїльний зал з підземним проходом (4) до западини (3) для збирання молока і з передньою огорожею (5), яка розміщена по периферії платформи і закріплена на зовнішньому дорожньому покритті, причому, останнє є на одному рівні з платформою (2), Фіг.3 - вигляд в плані доїльного залу за винаходом, де можна бачити на платформі (2) чотири точки (6,7,8,9), де людина може пройти від западини (3) для збирання молока назовні доїльного залу (1), і розташування цих чотирьох проходів без будь яких перешкод. Фіг.4 - загальний вигляд шляху (13) для людей, який розташований на поворотній круглій платформі (2), за винаходом. У більшості існуючих доїльних залах є передня огорожа (5), яка складається з двох кругових перил і закріплена на панелі (1), яка знаходиться назовні поворотної платформи, при цьому, перила розташовані так, що перекривають платформу (2) на висоті приблизно 750 і 1300 мм. Передня огорожа має відкритий прохід для входу (11) і виходу (10) для худоби в передній частині платформи. Ці подвійні огороджуючі перила (5) забезпечують замикання худоби у положенні для доїння (її голова розміщується між цими двома перилами) але вони також є перешкодою для проходу на платформу (2), до якої можна доступитися тільки, якщо пройти під або між цими перилами. Перевагою винаходу є у виключенні передньої огорожі (5), щоб не створювати перешкоду проходу (13) для доярок і іншому персоналу, якому потрібно увійти до западини (3) для збирання молока. Тому потрібно її замінити індивідуальними воротами (12) з поперечин, які можна відкривати і які встановлені на всіх стійлах для доїння, за виключенням точок, де розташовані проходи (13) для людей. 88073 4 Проходи (13) власно захищені, з одного боку, зафіксованим невисоким бічним бар'єром (14), який закріплений між двома арками, встановленими в якості опор для стійла, і який простягнений від задньої огорожі (15) для худоби до наступної арки (19), яка є опорою для воріт (12), а з іншого боку, бар'єром (16), який відкривається, що дозволяє у відкритому положенні вводити худобу на платформу (2) в момент, коли доїльний зал проходить перед входом (11) для худоби. Як тільки корову встановили у положенні для доїння у її стійлі, цей бар'єр знову закриваючи корову під час доїння, в той же час залишаючи прохід (13) для людей вільним без будь-яких перешкод. Сходження донизу до западини (3) для збирання молока легко забезпечується за допомогою сходин до западини або драбини (17), як у "плавальному басейні", з поручнями (18), яка закріплена на платформі (2). Поручні (18) дають можливість людині міцно триматися, щоб надійно пройти при обертальному русі платформи до нерухомої підлоги і назад у повній безпеці, як на ескалаторі. Чотири проходи (6, 7, 8, 9) (див. Фіг.3) мають такі розміри, що дозволяють замінити їх стійлом (20) для доїння корови у випадку, коли зростає кількість худоби для доїння або для збереження часу доїння, який не було необхідності оцінювати під час улаштування загону для доїння. Тобто, це дає нам можливість збільшити кількість стійл у доїльному залі. Але, потрібно мати як мінімум один прохід (13), щоб людина могла доставатися до западини для збирання молока. Ці проходи для людей повинні бути рівномірно розподілені по периферії платформи, тобто розміщення відповідає куту 180° один відносно одного, куту 120° для трьох проходів і куту 90° для чотирьох проходів для людей. Такий тип проходу (13) робить можливим забезпечити швидкий і повністю безпечний доступ або до залу, де худоба розміщена і очікує на доїння, або до будь-якого пристрою для доїння. 5 Комп’ютерна верстка Л.Литвиненко 88073 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
