Пристрій для визначення кількості зрідженого газу в ємності

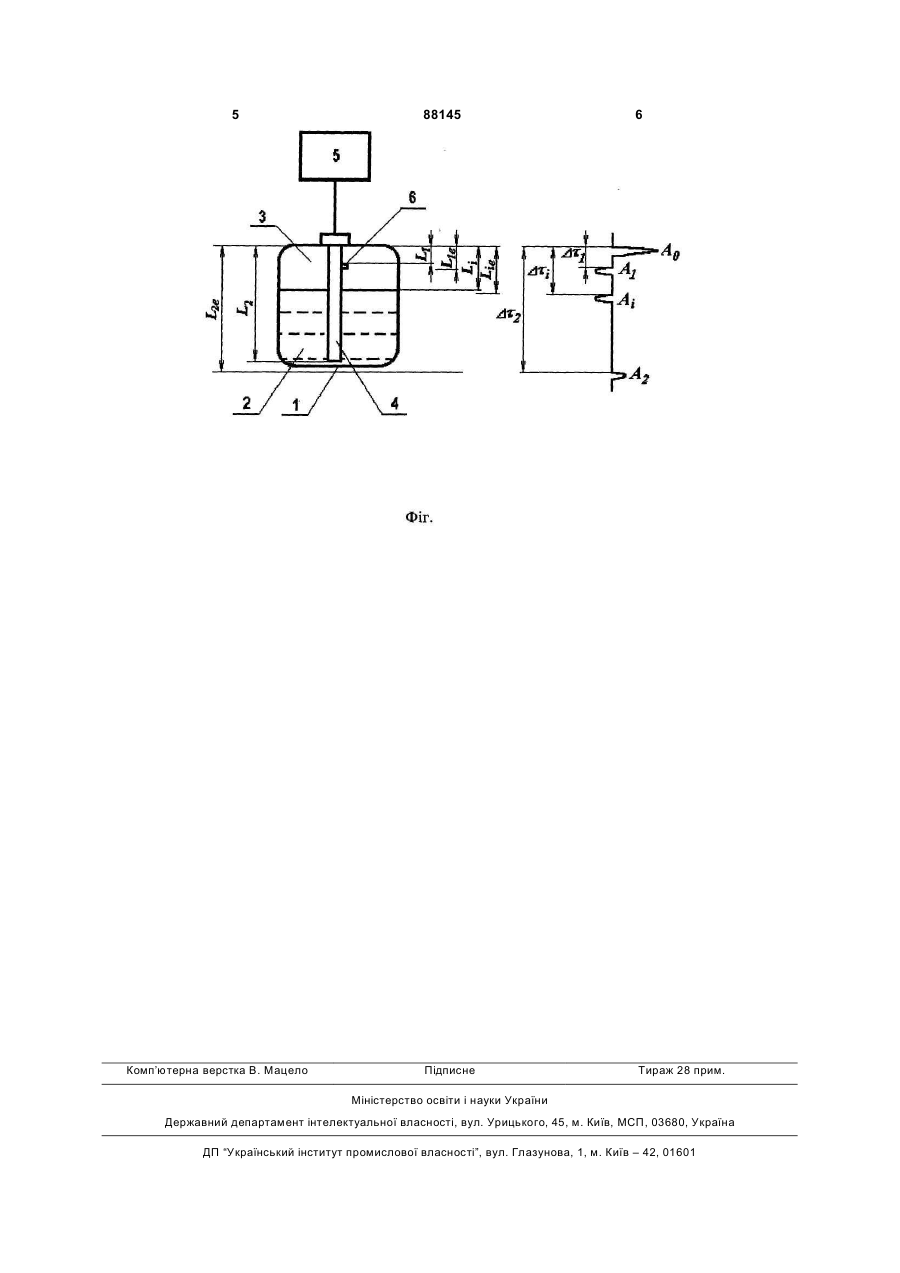

Пристрій для визначення кількості зрідженого газу в ємності, який має приєднаний до системи генерування електромагнітного сигналу та приймання та обробляння прийнятого від датчика сигналу розташований вертикально в ємності датчик, довжина якого відповідає висоті ємності, який відрізняється тим, що датчик виконано у вигляді хвилеводу, що має неоднорідність, розташовану від початку хвилеводу на відомій відстані, яка забезпечує знаходження цієї неоднорідності в області, зайнятій газовою фазою. Винахід стосується вимірювальної техніки і може бути застосований для визначення кількості зрідженого газу в ємності. Відомий пристрій для визначення кількості зрідженого газу в ємності, який має розташований вертикально в ємності датчик, довжина якого відповідає висоті ємності, та ще два датчики меншої довжини, один з яких розташований в рідкій, а інший в газовій фазах зрідженого газу; кожний з датчиків підключений вторинного перетворювача, призначеного для генерування електромагнітного сигналу та приймання та обробляння прийнятих від датчиків сигналу [Патент Російської Федерації №2246702, МПК7 G01F23/26, 20.02.2005]. Відомий пристрій має три датчики, кожний з яких підключений до відповідного автогенератора, що входить до складу вторинного перетворювача, що ускладнює конструкцію пристрою для визначення кількості зрідженого газу в ємності та сприяє появі зайвих похибок. Технічна задача винаходу полягає в удосконаленні пристрою для визначення кількості зрідженого газу в ємності, який має приєднаний до системи генерування електромагнітного сигналу та приймання та обробляння прийнятого від датчика сигналу розташований вертикально в ємності датчик, довжина якого відповідає висоті ємності, шляхом виконання датчика у вигляді хвилеводу, що має неоднорідність, відомо розташовану в області, зайнятій газовою фазою, що дозволяє спростити конструкцію пристрою для визначення кількості зрідженого газу в ємності і уникнути зайвих похибок, сприяючи підвищенню точності вимірювань і надійності отриманих результатів. Пристрій для визначення кількості зрідженого газу в ємності має приєднаний до системи генерування електромагнітного сигналу та приймання та обробляння прийнятого від датчика сигналу розташований вертикально в ємності датчик, довжина якого відповідає висоті ємності; датчик виконано у вигляді хвилеводу, що має неоднорідність, відомо розташовану в області, зайнятій газовою фазою. На Фіг. показано схему пристрою для визначення кількості зрідженого газу в ємності. Пристрій для визначення кількості зрідженого газу в ємності 1, представленого в рідкій фазі 2 та в газовій фазі 3, розташований вертикально в ємності 1 датчик - хвилевід 4, довжина LI якого відповідає висоті ємності 1. Хвилевід 4 приєднано до системи генерування зондувального імпульсного (19) UA (11) 88145 (13) C2 (21) a200511848 (22) 12.12.2005 (24) 25.09.2009 (46) 25.09.2009, Бюл.№ 18, 2009 р. (72) ГОРДЄЄВ БОРИС МИКОЛАЙОВИЧ, ЖУКОВ ЮРІЙ ДАНИЇЛОВИЧ, ГОЛУБНІЧЕНКО ЮРІЙ ГРИГОРОВИЧ (73) ГОРДЄЄВ БОРИС МИКОЛАЙОВИЧ, ЖУКОВ ЮРІЙ ДАНИЇЛОВИЧ, ГОЛУБНІЧЕНКО ЮРІЙ ГРИГОРОВИЧ (56) UA 11758, 16.01.2006 RU 2246702, 20.02.2005 UA 6630, 16.05.2005 UA 11006, 25.12.1996 3 88145 4 електромагнітного сигналу та приймання та оброна винахід №58755, G01F23/28, G01K3/06, бляння прийнятого від датчика сигналу 5. Хвиле08.10.2002], виходячи з температури t1 та визнавід 4 має неоднорідність 6, відомо розташовану в ченої діелектричної проникності e1 визначають області, зайнятій газовою фазою 3. Хвилевід 4 густину r1 газової фази 3 зрідженого газу в ємності може складатися з одного провідника [наприклад, 1 [наприклад, способом, відомим за: Сквоцов Б.В., як за патентом України №65761, G01F23/28, Конюхов Н.Е., Астапов В.Н. Приборы и системы 15.04.2004] або складатися з двох ізольованих контроля качества углеводородных топлив - М., провідників [наприклад, як за патентом України Энергоатомиздат, 2000, с.213 – 217]. №11006, G01F23/28, 25.12.1996], систему генеруЗа затримкою Dti сигналу Аі, відбитого від межі вання зондувального імпульсного електромагнітподілу газової 3 та рідкої 2 фаз зрідженого газу, ного сигналу та приймання та обробляння прийнявизначають електромагнітну довжину Lie відстані того від датчика сигналу 5 може бути виконано, межі поділу газової 3 та рідкої 2 фаз зрідженого наприклад, як за патентом України №11006, газу від початку хвилеводу 4 і за допомогою навеG01F23/28, 25.12.1996. Неоднорідністю 6 хвиледеного вище співвідношення, виходячи з відомої воду 4 може бути установлений в хвилеводі 4 діелектричної проникності газової фази 3 зріджештифт або гвинт, розташований на відомій відстаного газу в ємності 1, визначають фізичну довжину ні від початку хвилеводу 4 в області, яка відомо відстані межі поділу газової 3 та рідкої 2 фаз зрідбуде зайнятою газовою фазою 3 зрідженого газу женого газу від початку хвилеводу 4Li. виходячи з нормативних документів з безпечної Діелектрична проникність e2 та густина r2 рідексплуатації ємностей. кої фази 2 зрідженого газу в ємності 1 можуть бути Під час роботи пристрою для визначення кільвідомими. Діелектричну проникність e2 рідкої фази кості зрідженого газу в ємності 1 за допомогою 2 зрідженого газу в ємності 1 можна також визнахвилеводу 4 у газову 3 та рідку 2 фази зрідженого чити за допомогою наведеного вище співвідногазу посилають наданий системою 5 зондувальний шення, виходячи з відомої фізичної довжини L2 імпульсний електромагнітний сигнал А0 [наприхвилеводу 4 та електромагнітної довжини L2e хвиклад, як описано за патентом України №11006, леводу 4 з урахуванням газової 3 та рідкої 2 фаз, G01F23/28, 25.12.1996] і приймають відбиті сигнавизначеної за затримкою Dt2 сигналу А2, відбитого ли: АI - від неоднорідності 6, Аі - від межі поділу від кінця хвилеводу 4, і виходячи з відомої або газової 3 та рідкої 2 фаз зрідженого газу та А2 - від визначеної відомим способом температури t2 рідкінця хвилеводу 4. кої фази 2, відомим способом визначають густину За затримкою Dt1 відбитого від неоднорідності r2 рідкої фази 2 зрідженого газу в ємності 1. 6 сигналу А1 визначають електромагнітну довжину За відомих розмірів ємності 1, розташування Lle відстані від початку хвилеводу 4 до неоднорідмежі поділу газової 3 та рідкої 2 фаз зрідженого ності 6 за формулою, відомою, наприклад, з дегазу в ємності 1 визначають об'єми газової 3 та клараційного патенту України на корисну модель рідкої 2 фаз, і за відомих густин r1 газової фази 3 7 №6630 [МПК G01B15/02, G01F23/28, заявка та r2 рідкої фази 2 визначають масу зрідженого №20041008535 від 20.10.2004]. Знаючи фізичну газу в ємності 1. довжину L1e відстані від початку хвилеводу 4 до Всі обчислювання можуть виконуватися обчинеоднорідності 6, визначають діелектричну пронислювальним пристроєм, який є складовою частину кність e1 газової фази 3 зрідженого газу в ємності 1 системи генерування зондувального імпульсного як квадрат частки від ділення електромагнітної L1e електромагнітного сигналу та приймання та обродовжини відстані від початку хвилеводу 4 до неодбляння прийнятого від датчика сигналу 5. 2 норідності 6 на її фізичну довжину L1: e1=(L1e/L1) Запропонований пристрій для визначення кі[подібно до способу, що описаний в заявці на вилькості зрідженого газу в ємності за умови застодачу деклараційного патенту України на корисну сування сучасної обчислювальної техніки дозвомодель №u200505401 від 06.06.2005, МПК7 ляє швидко і точно визначити показники якості G01B15/02, G01F23/28, G01N33/22]; а визначивши (діелектричну проникність, густину) та кількість будь-яким відомим способом температуру t1 газо(масу) зрідженого газу в ємності. вої фази 3 зрідженого газу в ємності 1 [наприклад, за допомогою датчика, відомого з патенту України 5 Комп’ютерна верстка В. Мацело 88145 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
