Пристрій для спалювання відходів

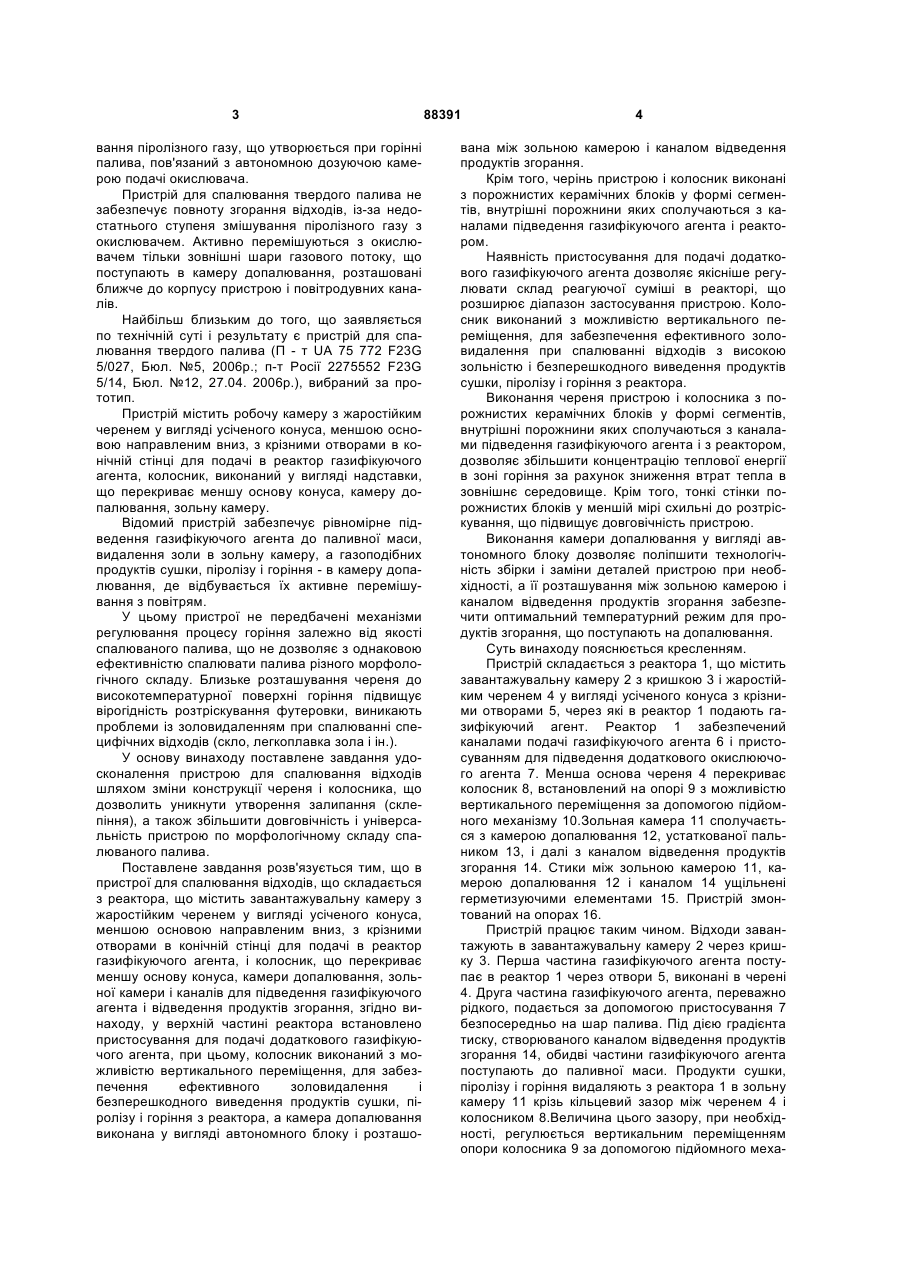

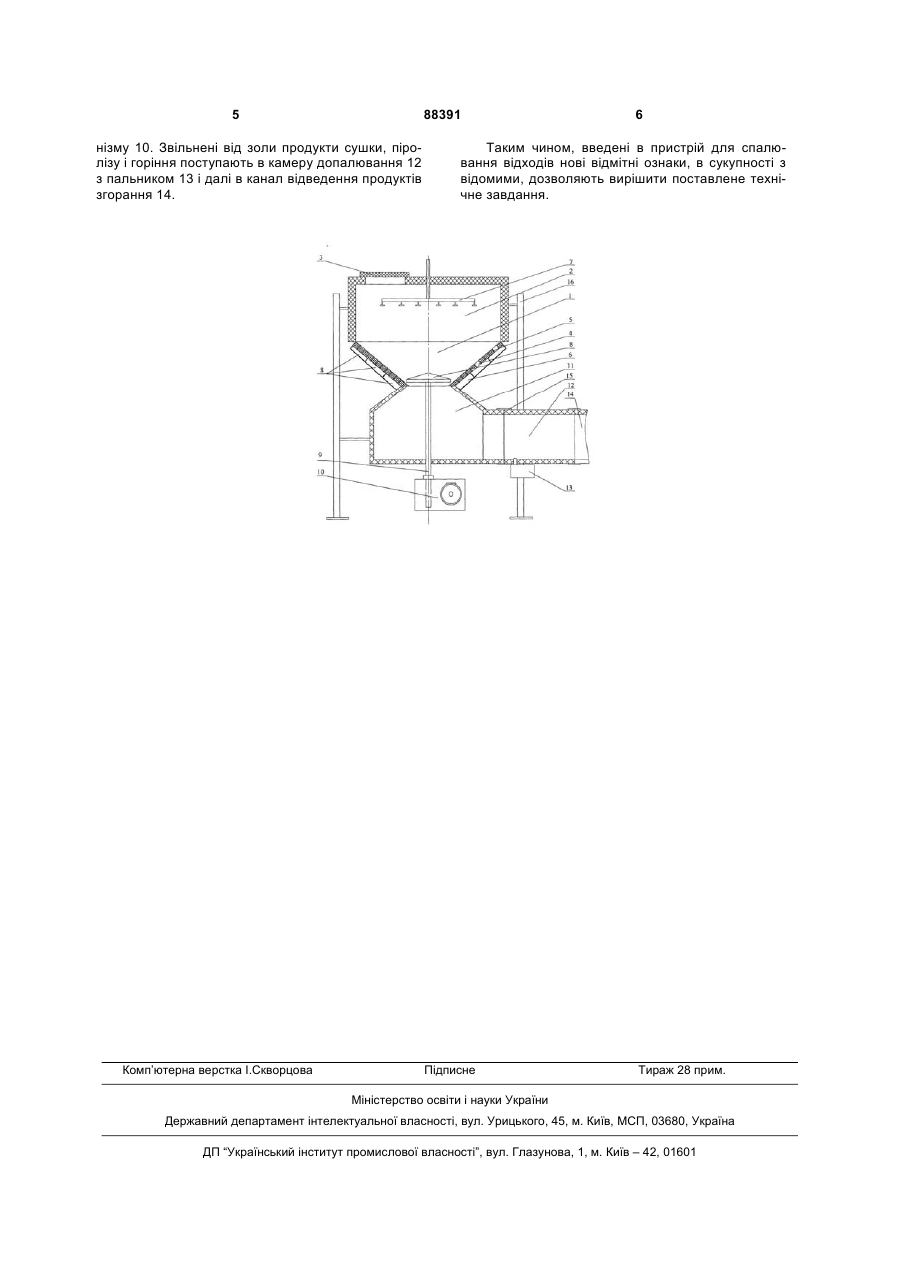

1. Пристрій для спалювання відходів, що складається з реактора, що містить завантажувальну камеру з жаростійким черенем у вигляді зрізаного конуса, меншою основою направленим вниз, з крізними отворами в конічній стінці для C2 2 (19) 1 3 вання піролізного газу, що утворюється при горінні палива, пов'язаний з автономною дозуючою камерою подачі окислювача. Пристрій для спалювання твердого палива не забезпечує повноту згорання відходів, із-за недостатнього ступеня змішування піролізного газу з окислювачем. Активно перемішуються з окислювачем тільки зовнішні шари газового потоку, що поступають в камеру допалювання, розташовані ближче до корпусу пристрою і повітродувних каналів. Найбільш близьким до того, що заявляється по технічній суті і результату є пристрій для спалювання твердого палива (П - т UA 75 772 F23G 5/027, Бюл. №5, 2006р.; п-т Росії 2275552 F23G 5/14, Бюл. №12, 27.04. 2006р.), вибраний за прототип. Пристрій містить робочу камеру з жаростійким черенем у вигляді усіченого конуса, меншою основою направленим вниз, з крізними отворами в конічній стінці для подачі в реактор газифікуючого агента, колосник, виконаний у вигляді надставки, що перекриває меншу основу конуса, камеру допалювання, зольну камеру. Відомий пристрій забезпечує рівномірне підведення газифікуючого агента до паливної маси, видалення золи в зольну камеру, а газоподібних продуктів сушки, піролізу і горіння - в камеру допалювання, де відбувається їх активне перемішування з повітрям. У цьому пристрої не передбачені механізми регулювання процесу горіння залежно від якості спалюваного палива, що не дозволяє з однаковою ефективністю спалювати палива різного морфологічного складу. Близьке розташування череня до високотемпературної поверхні горіння підвищує вірогідність розтріскування футеровки, виникають проблеми із золовидаленням при спалюванні специфічних відходів (скло, легкоплавка зола і ін.). У основу винаходу поставлене завдання удосконалення пристрою для спалювання відходів шляхом зміни конструкції череня і колосника, що дозволить уникнути утворення залипання (склепіння), а також збільшити довговічність і універсальність пристрою по морфологічному складу спалюваного палива. Поставлене завдання розв'язується тим, що в пристрої для спалювання відходів, що складається з реактора, що містить завантажувальну камеру з жаростійким черенем у вигляді усіченого конуса, меншою основою направленим вниз, з крізними отворами в конічній стінці для подачі в реактор газифікуючого агента, і колосник, що перекриває меншу основу конуса, камери допалювання, зольної камери і каналів для підведення газифікуючого агента і відведення продуктів згорання, згідно винаходу, у верхній частині реактора встановлено пристосування для подачі додаткового газифікуючого агента, при цьому, колосник виконаний з можливістю вертикального переміщення, для забезпечення ефективного золовидалення і безперешкодного виведення продуктів сушки, піролізу і горіння з реактора, а камера допалювання виконана у вигляді автономного блоку і розташо 88391 4 вана між зольною камерою і каналом відведення продуктів згорання. Крім того, черінь пристрою і колосник виконані з порожнистих керамічних блоків у формі сегментів, внутрішні порожнини яких сполучаються з каналами підведення газифікуючого агента і реактором. Наявність пристосування для подачі додаткового газифікуючого агента дозволяє якісніше регулювати склад реагуючої суміші в реакторі, що розширює діапазон застосування пристрою. Колосник виконаний з можливістю вертикального переміщення, для забезпечення ефективного золовидалення при спалюванні відходів з високою зольністю і безперешкодного виведення продуктів сушки, піролізу і горіння з реактора. Виконання череня пристрою і колосника з порожнистих керамічних блоків у формі сегментів, внутрішні порожнини яких сполучаються з каналами підведення газифікуючого агента і з реактором, дозволяє збільшити концентрацію теплової енергії в зоні горіння за рахунок зниження втрат тепла в зовнішнє середовище. Крім того, тонкі стінки порожнистих блоків у меншій мірі схильні до розтріскування, що підвищує довговічність пристрою. Виконання камери допалювання у вигляді автономного блоку дозволяє поліпшити технологічність збірки і заміни деталей пристрою при необхідності, а її розташування між зольною камерою і каналом відведення продуктів згорання забезпечити оптимальний температурний режим для продуктів згорання, що поступають на допалювання. Суть винаходу пояснюється кресленням. Пристрій складається з реактора 1, що містить завантажувальну камеру 2 з кришкою 3 і жаростійким черенем 4 у вигляді усіченого конуса з крізними отворами 5, через які в реактор 1 подають газифікуючий агент. Реактор 1 забезпечений каналами подачі газифікуючого агента 6 і пристосуванням для підведення додаткового окислюючого агента 7. Менша основа череня 4 перекриває колосник 8, встановлений на опорі 9 з можливістю вертикального переміщення за допомогою підйомного механізму 10.Зольная камера 11 сполучається з камерою допалювання 12, устаткованої пальником 13, і далі з каналом відведення продуктів згорання 14. Стики між зольною камерою 11, камерою допалювання 12 і каналом 14 ущільнені герметизуючими елементами 15. Пристрій змонтований на опорах 16. Пристрій працює таким чином. Відходи завантажують в завантажувальну камеру 2 через кришку 3. Перша частина газифікуючого агента поступає в реактор 1 через отвори 5, виконані в черені 4. Друга частина газифікуючого агента, переважно рідкого, подається за допомогою пристосування 7 безпосередньо на шар палива. Під дією градієнта тиску, створюваного каналом відведення продуктів згорання 14, обидві частини газифікуючого агента поступають до паливної маси. Продукти сушки, піролізу і горіння видаляють з реактора 1 в зольну камеру 11 крізь кільцевий зазор між черенем 4 і колосником 8.Величина цього зазору, при необхідності, регулюється вертикальним переміщенням опори колосника 9 за допомогою підйомного меха 5 88391 нізму 10. Звільнені від золи продукти сушки, піролізу і горіння поступають в камеру допалювання 12 з пальником 13 і далі в канал відведення продуктів згорання 14. Комп’ютерна верстка І.Скворцова 6 Таким чином, введені в пристрій для спалювання відходів нові відмітні ознаки, в сукупності з відомими, дозволяють вирішити поставлене технічне завдання. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
