Сировинна суміш для виготовлення керамічних виробів

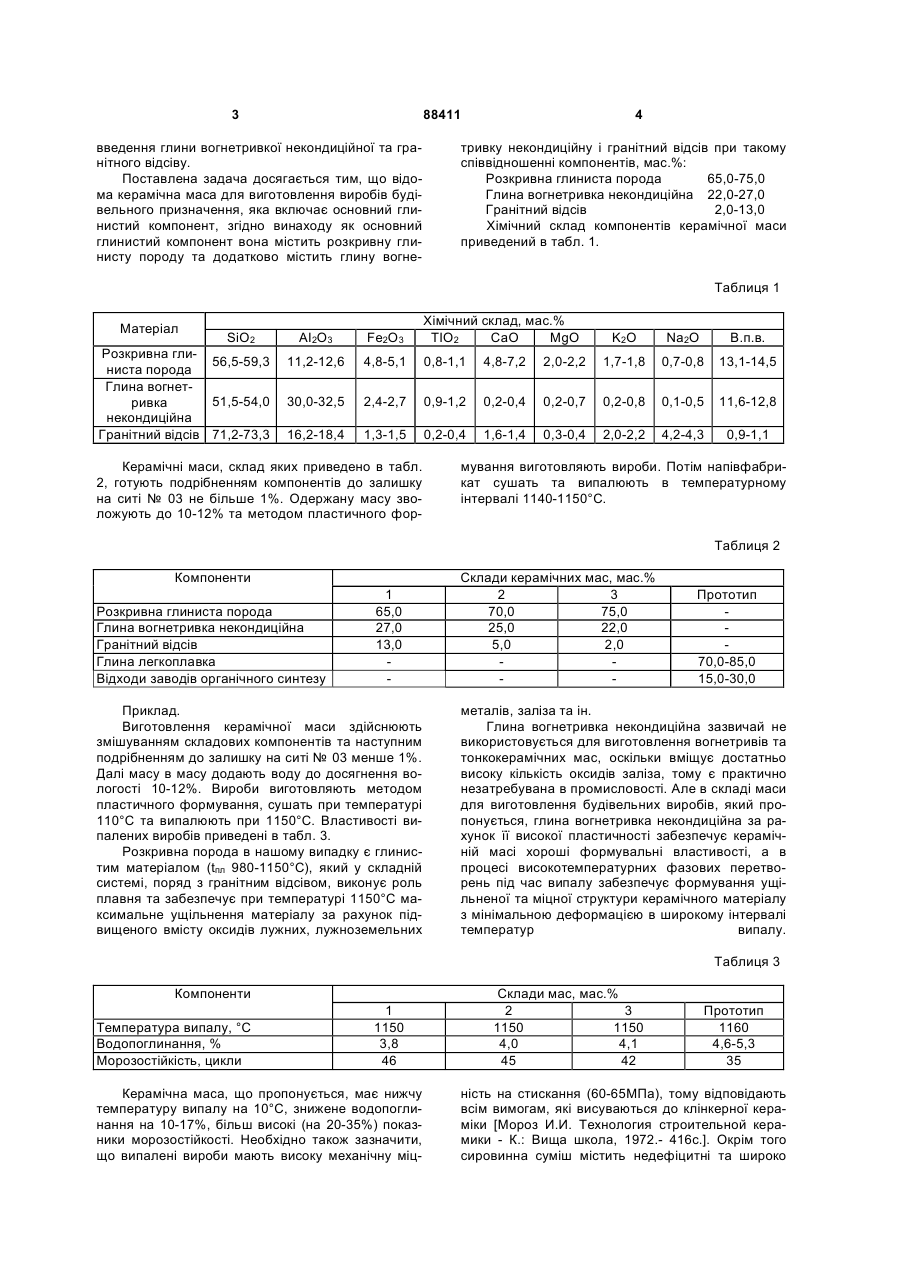

Сировинна суміш для виготовлення керамічних виробів, зокрема клінкерної цегли, що включає основний глинистий компонент, яка відрізняється тим, що як основний глинистий компонент вона містить розкривну глинисту породу та додатково містить глину вогнетривку некондиційну і гранітний відсів при такому співвідношенні компонентів, мас. %: розкривна глиниста порода 65-75 глина вогнетривка некондиційна 22-27 гранітний відсів 2-13. (19) (21) a200806906 (22) 19.05.2008 (24) 12.10.2009 (46) 12.10.2009, Бюл.№ 19, 2009 р. (72) КОЛЄДА ВОЛОДИМИР ВАСИЛЬОВИЧ, АЛЕКСЄЄВ ЄВГЕН ВІССАРІОНОВИЧ, МИХАЙЛЮТА ОЛЕНА СЕРГІЇВНА, ЦИБУЛЬКО ЕДУАРД СТАНІСЛАВОВИЧ (73) ДЕРЖАВНИЙ ВИЩИЙ НАВЧАЛЬНИЙ ЗАКЛАД "УКРАЇНСЬКИЙ ДЕРЖАВНИЙ ХІМІКОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ" (56) UA 83421, C2, 10.07.2008 (з. а 200610613, опубл.10.04.2008) SU 1058932, A1, 07.12.1983 RU 2137731, C1, 20.09.1999 RU 2272798, C2, 27.03.2006 3 88411 введення глини вогнетривкої некондиційної та гранітного відсіву. Поставлена задача досягається тим, що відома керамічна маса для виготовлення виробів будівельного призначення, яка включає основний глинистий компонент, згідно винаходу як основний глинистий компонент вона містить розкривну глинисту породу та додатково містить глину вогне 4 тривку некондиційну і гранітний відсів при такому співвідношенні компонентів, мас.%: Розкривна глиниста порода 65,0-75,0 Глина вогнетривка некондиційна 22,0-27,0 Гранітний відсів 2,0-13,0 Хімічний склад компонентів керамічної маси приведений в табл. 1. Таблиця 1 Матеріал SiO2 Розкривна гли56,5-59,3 ниста порода Глина вогнет51,5-54,0 ривка некондиційна Гранітний відсів 71,2-73,3 АІ2O3 Fe2O3 Хімічний склад, мас.% ТІO2 CaO MgO 11,2-12,6 4,8-5,1 0,8-1,1 4,8-7,2 30,0-32,5 2,4-2,7 0,9-1,2 16,2-18,4 1,3-1,5 0,2-0,4 Керамічні маси, склад яких приведено в табл. 2, готують подрібненням компонентів до залишку на ситі № 03 не більше 1%. Одержану масу зволожують до 10-12% та методом пластичного фор K2O Na2O В.п.в. 2,0-2,2 1,7-1,8 0,7-0,8 13,1-14,5 0,2-0,4 0,2-0,7 0,2-0,8 0,1-0,5 11,6-12,8 1,6-1,4 0,3-0,4 2,0-2,2 4,2-4,3 0,9-1,1 мування виготовляють вироби. Потім напівфабрикат сушать та випалюють в температурному інтервалі 1140-1150°С. Таблиця 2 Компоненти Розкривна глиниста порода Глина вогнетривка некондиційна Гранітний відсів Глина легкоплавка Відходи заводів органічного синтезу 1 65,0 27,0 13,0 Приклад. Виготовлення керамічної маси здійснюють змішуванням складових компонентів та наступним подрібненням до залишку на ситі № 03 менше 1%. Далі масу в масу додають воду до досягнення вологості 10-12%. Вироби виготовляють методом пластичного формування, сушать при температурі 110°С та випалюють при 1150°С. Властивості випалених виробів приведені в табл. 3. Розкривна порода в нашому випадку є глинистим матеріалом (tпл 980-1150°С), який у складній системі, поряд з гранітним відсівом, виконує роль плавня та забезпечує при температурі 1150°С максимальне ущільнення матеріалу за рахунок підвищеного вмісту оксидів лужних, лужноземельних Склади керамічних мас, мас.% 2 3 70,0 75,0 25,0 22,0 5,0 2,0 Прототип 70,0-85,0 15,0-30,0 металів, заліза та ін. Глина вогнетривка некондиційна зазвичай не використовується для виготовлення вогнетривів та тонкокерамічних мас, оскільки вміщує достатньо високу кількість оксидів заліза, тому є практично незатребувана в промисловості. Але в складі маси для виготовлення будівельних виробів, який пропонується, глина вогнетривка некондиційна за рахунок її високої пластичності забезпечує керамічній масі хороші формувальні властивості, а в процесі високотемпературних фазових перетворень під час випалу забезпечує формування ущільненої та міцної структури керамічного матеріалу з мінімальною деформацією в широкому інтервалі температур випалу. Таблиця 3 Компоненти Температура випалу, °С Водопоглинання, % Морозостійкість, цикли 1 1150 3,8 46 Керамічна маса, що пропонується, має нижчу температуру випалу на 10°С, знижене водопоглинання на 10-17%, більш високі (на 20-35%) показники морозостійкості. Необхідно також зазначити, що випалені вироби мають високу механічну міц Склади мас, мас.% 2 3 1150 1150 4,0 4,1 45 42 Прототип 1160 4,6-5,3 35 ність на стискання (60-65МПа), тому відповідають всім вимогам, які висуваються до клінкерної кераміки [Мороз И.И. Технология строительной керамики - К.: Вища школа, 1972.- 416с.]. Окрім того сировинна суміш містить недефіцитні та широко 5 88411 розповсюджені сировинні матеріали, тому придат Комп’ютерна верстка Д. Шеверун 6 на для багатотоннажного випуску клінкерної цегли. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
