Ангоб

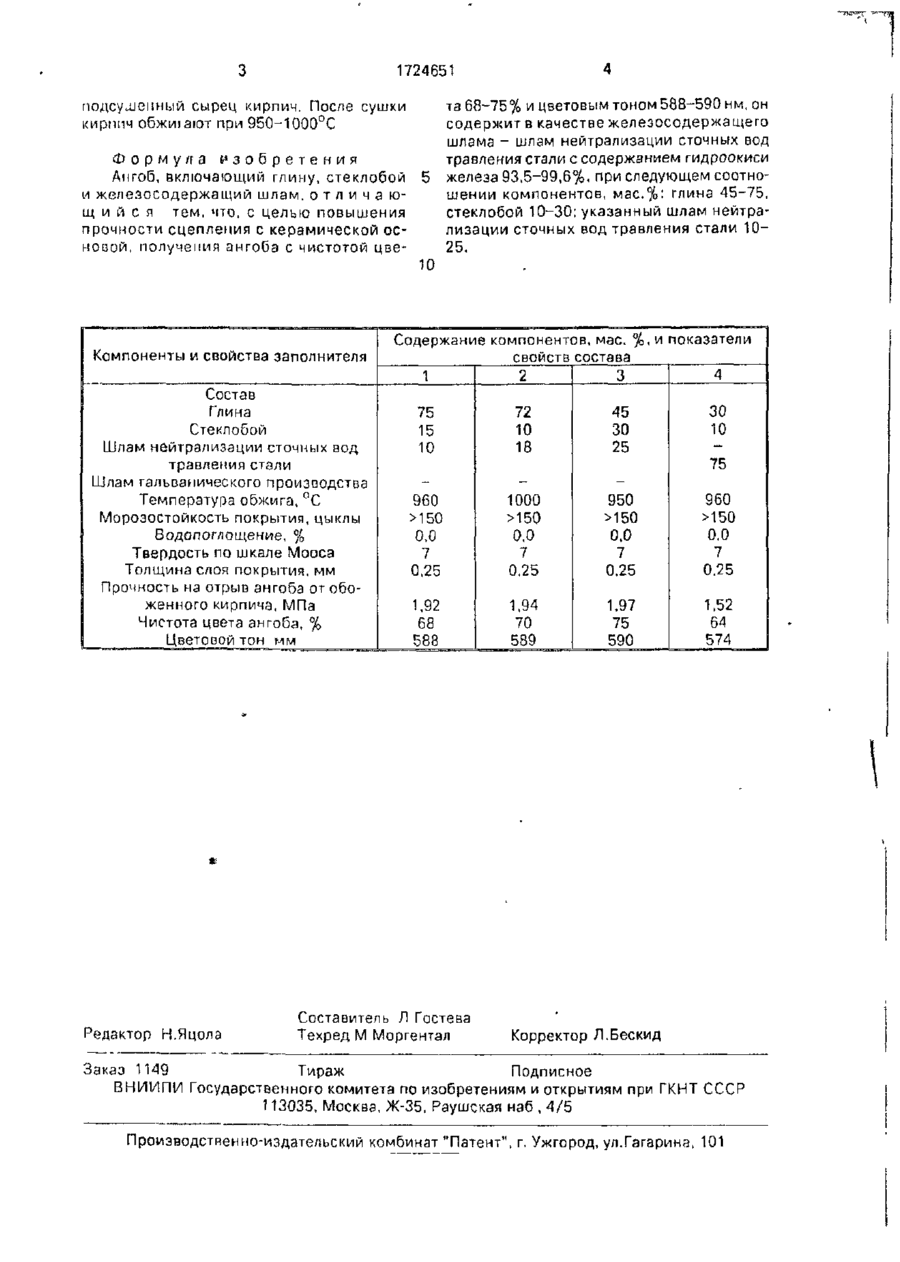

Изобретение относится к производству строительных материалов, преимущественно кирпича и керамических лицевых камней Сущность изобретения ангоб содержит, мас.%; глина 45-75, стеклобой 10-30; шлам нейтрализации сточных вод травления стали (с содержанием гидроокиси железа 93.5-99.6) 10-25 Исходные компоненты ангоба измельчают в шаровой мельнице мокрого помола до остатка на сите 1000 отв / с м 2 не более 1,5%. Суспензию плотностью 1 35 - 1 4 г/см методом полива наносят на предварительно подсушенный сырец кирпича После сушки кирпич обжигают при 950-1000°С Характеристики ангоба толщина слоя покрытия 0,25 мм, прочность на отрыв ангоба от обожженного кирпича 1,92-1,97 МПа чистота цвета ангоба 68-75%, цветовой тон 588-590 нм. 1 табл. Изобретение относится к производству строительных материалов, преимущественно керамических, и может быть использовано для изготовления лицевого кирпича Известен ангоб включающий следующие компоненты мае % глина 15-27, стеклобой 65-75. бура 0,1-3 глинозем 5-Ю, триполифосфат натрия 0,1-1 Наиболее близким к предлагаемому является ангоб, включающий, мае % глина 10-30: стеклобой 5-15 железосодержащий шлам гальванического производства60-80. Недостатком указанных ангобов является невысокая прочность сцепления ангоба с керамической основой Цель изобретения- повышение прочности сцепления с керамической основой Указанная цель достигается тем, что ангоб, включающий глину, стеклобой и железосодержащий шлам, содержит шлам нейтрализации сточных вод травления стали с содержанием гидроокиси железа 93 699,6% при следующем соотношении компонентов, мае % глина 45-75, стеклобой 10-30 указанный шлам нейірализации 10-25. Шлам нейтрализации сточных вод травления стали имеет следующий состав, мас.%: Fe{OH)3 93.5-99,6; Сг(ОН)з 0 4-6,5 Исходные компоненты ангоба составов, приведенных в таблице, измельчают в шаровой мельнице мокрого помола до остатка насите 10000 отв/см 2 не более 1,5% Суспензию плонтостыо 1,35-1,4 г/см методом полива наносят на предварительно (22) 30 07 90 (46)07 04 92 Бюл № 13 (71) Львовский политехнический институт им Ленинского комсомола (72) И.В Солоха, И Ю Пыриг. Р И Семеген М В Бек, О.И Кунтый. С И Козак и А А Морушко 1724651 та 68-75% и цветовым тоном 588-590 нм, он содержит в качестве железосодержащего шлама - шлам нейтрализации сточных вод травления стали с содержанием гидроокиси железа 93,5-99,6%. при следующем соотношении компонентов, мас.%: глина 45-75, стеклобой 10-30; указанный шлам нейтрализации сточных вод травления стали 1025. подсушенный сырец кирпич. После сушки кирпич обжиіают при 950~1000°С Форм уяа изобретения Ангоб, включающий глину, стеклобой и железосодержащий шлам, о т л и ч а ю щийся тем, что, с целью повышения прочности сцепления с керамической основой, получения ангоба с чистотой цве10 Компоненты и свойства заполнителя Состав Глина Стеклобой Шлам нейтрализации сточных вод травления стали Шлам гальванического производства Температура обжига, °С Морозостойкость покрытия, цыклы Водопоглощение, % Твердость по шкале Мооса Толщина слоя покрытия, мм Прочность на отрыв ангоба от обоженного кирпича, МПа Чистота цвета ангоба, % Цветовой тон мм Редактор Н.Яцола Содержание компонентов, мае. %, и показатели свойств состава 4 2 1 3 30 10 75 75 15 10 72 10 18 45 30 25 960 >150 0.0 7 0,25 1000 >150 0.0 7 0,25 950 >150 0.0 7 0.25 960 >150 0.0 7 0.25 1,92 68 588 1.94 70 589 1.97 75 590 1.52 64 574 Составитель Л Гостева Техред М Моргентал Корректор Л.Бескид Заказ 1149 Тираж Подписное ВНИ1ЛПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб , 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101
