Пристрій для дозування пухкого матеріалу

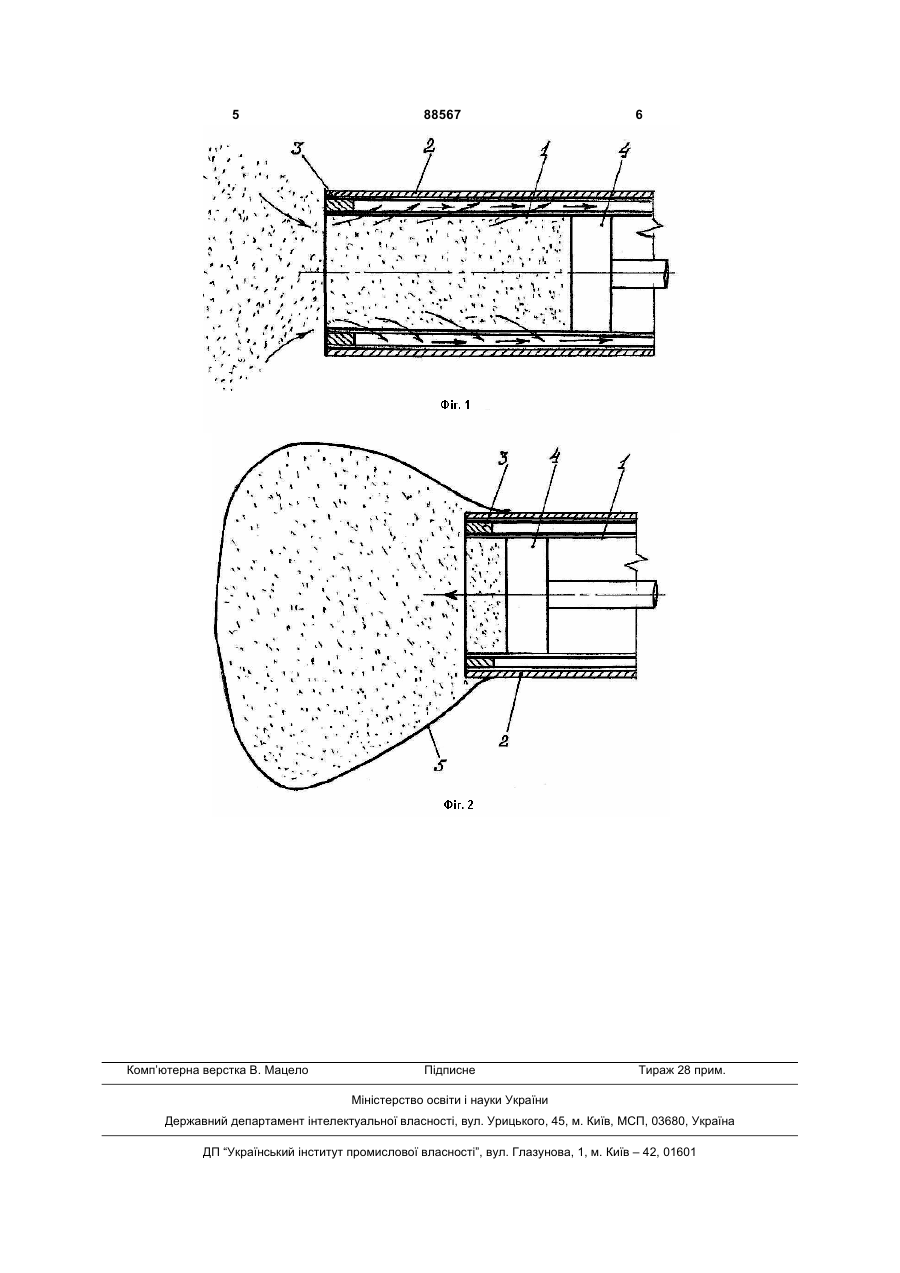

1. Пристрій для дозування пухкого матеріалу, який містить камеру-дозатор та пневмотранспортну систему, який відрізняється тим, що камерадозатор розташована в циліндричному корпусі і виготовлена з металевої сітки або перфорованого циліндра, між камерою-дозатором та корпусом коаксіально розташована проміжна вставка цилін C2 1 3 88567 4 циліндричної форми, і в циліндричному корпусі ють через камеру-дозатор 1. Потік повітря може якої утворено наскрізні отвори будь якої форми забезпечувати вентилятор, пилосос, компресор, так, щоб забезпечувати потрібну швидкість потоку або будь який інший пристрій, здатний забирати та повітря між зовнішньою поверхнею камери - дозатранспортувати повітря. Повітряний потік на Фіг.1 тора та циліндричним корпусом пристрою для довказаний суцільними стрілками. Пухкий матеріал, зування пухкого матеріалу, і крім цього в камері що на Фіг.1 вказаний крапками, рухаючись у повітдозаторі розташований поршень для видалення ряному потоці, попадає в камеру-дозатор 1 і там пухкого матеріалу з камери – дозатора. накопичується, заповнюючи об'єм камери 2. Новим по п.1 є те, що загальна площа поведозатора 1. Пухким матеріалом може бути шерсть, рхні наскрізних отворів в проміжній вставці прибавовна, пташиний пух, та інші пухкі матеріали як строю для дозування пухкого матеріалу, не повирослинного так і штучного походження. Потік повінна бути меншою двадцяти відсотків від тря проходить через отвори камери - дозатора 1 зовнішньої циліндричної поверхні проміжної вставта через отвори проміжної вставки 3 і виходить за ки. межі корпусу пристрою 2. Дозування пухкого мате3. Новим по п.1,2 є також те, що товщина стінріалу здійснюють не вимірюючи його вагу, а викоки циліндра проміжної вставки не повинна переристовуючи встановлений об'єм камери - дозатора вищувати 10 міліметрів. 1. Це забезпечує точність дозування пухкого мате4. Новим по п.1 - 3 є те, що розмір чарунки сітріалу. Накопичений в камері - дозаторі 1 і віддозоки камери-дозатора чи максимальний розмір або ваний пухкий матеріал, видаляють з камери - домаксимальна площина наскрізного отвору камеризатора 1 за допомогою поршня 4, котрий дозатора, повинна бути такою, щоб забезпечити приводять в рух зусиллям людини або прикладаюповне затримування в камері-дозаторі пухкого мачи силу будь яких механічних чи електромеханічтеріалу. них пристроїв (Фіг.2). На Фіг.2 напрямок рухання На Фіг.1 схематично зображено пристрій для поршня вказаний суцільною стрілкою. Віддозовадозування пухкого матеріалу, під час забирання та ний пухкий матеріал видаляють в матерчату обонакопичення ним пухкого матеріалу в камері - долонку 5. Після видалення віддозованого пухкого заторі. Суцільними стрілками вказано напрямок матеріалу в матерчату оболонку 5, вказаний поряпотоків повітря в пристрої. Крапками зображено док операцій повторюють до повного заповнення пухкий матеріал, що надходить до камери - дозам'якого виробу, що виготовляється, пухким матетора з потоками повітря. ріалом. Вказаний пристрій є дуже простим, оскільНа Фіг.2 схематично зображено пристрій для ки містить всього чотири деталі. дозування пухкого матеріалу, під час видалення з Загальна площа поверхні наскрізних отворів в нього накопиченого пухкого матеріалу за допомопроміжній вставці 3 пристрою для дозування пухгою поршня в матерчату оболонку. Напрямок рукого матеріалу, не повинна бути меншою двадцяти хання поршня вказаний суцільною стрілкою. Крапвідсотків від зовнішньої циліндричної поверхні ками зображено пухкий матеріал, що видаляється проміжної вставки. Інакше, потрібно буде, невиз камери-дозатора. правдано збільшити потужність агрегату, що заПристрій для дозування пухкого матеріалу мібезпечує забирання та транспортування повітря. стить камеру-дозатор 1, яка виготовлена з метаТовщина стінки циліндра проміжної вставки 3 левої сітки чи з циліндра з багатьма отворами. не повинна перевищувати 10 міліметрів. Інакше, Камера-дозатор 1 розташована в циліндричному це невиправдано збільшить матеріаломісткість корпусі пристрою для дозування пухкого матеріалу проміжної вставки 3. 2. Між камерою - дозатором 1 та циліндричним Розмір чарунки сітки камери - дозатора 1 чи корпусом пристрою для дозування пухкого матерімаксимальний розмір або максимальна площина алу 2, коаксіально розташована проміжна вставка наскрізного отвору камери-дозатора 1, повинна 3, теж циліндричної форми, і в циліндричному корбути такою, щоб забезпечити повне затримування пусі якої утворено наскрізні отвори будь якої форв камері - дозаторі 1 пухкого матеріалу. Проникми так, щоб забезпечувати потрібну швидкість нення пухкого матеріалу до агрегату, що забезпепотоку повітря між зовнішньою поверхнею камери чує забирання та транспортування повітря, може -дозатора та циліндричним корпусом пристрою вивести з ладу сам агрегат. для дозування пухкого матеріалу. Окрім цього в Таким чином вказаний пристрій для дозування камері - дозаторі 1 розташований поршень 4 для пухкого матеріалу є дуже простим, і разом з тим видалення пухкого матеріалу з камери - дозатора забезпечує високу точність дозування пухкого ма1 (Фіг.1). теріалу. Видалення пухкого матеріалу з камери - дозаДжерела інформації тора 1 здійснюють у матерчату оболонку 5 (Фіг.2). 1. Авторське свідоцтво СРСР №554204, Пристрій працює наступним чином. Повітряний B68G7/06, бюл. №14, 25.08.77р. потік, котрий забезпечує забирання, транспорту2. Авторське свідоцтво СРСР №701931, вання, та дозування пухкого матеріалу, спрямовуB68G7/06, бюл. №45, 05.12.79р. 5 Комп’ютерна верстка В. Мацело 88567 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
