Навіска плуга

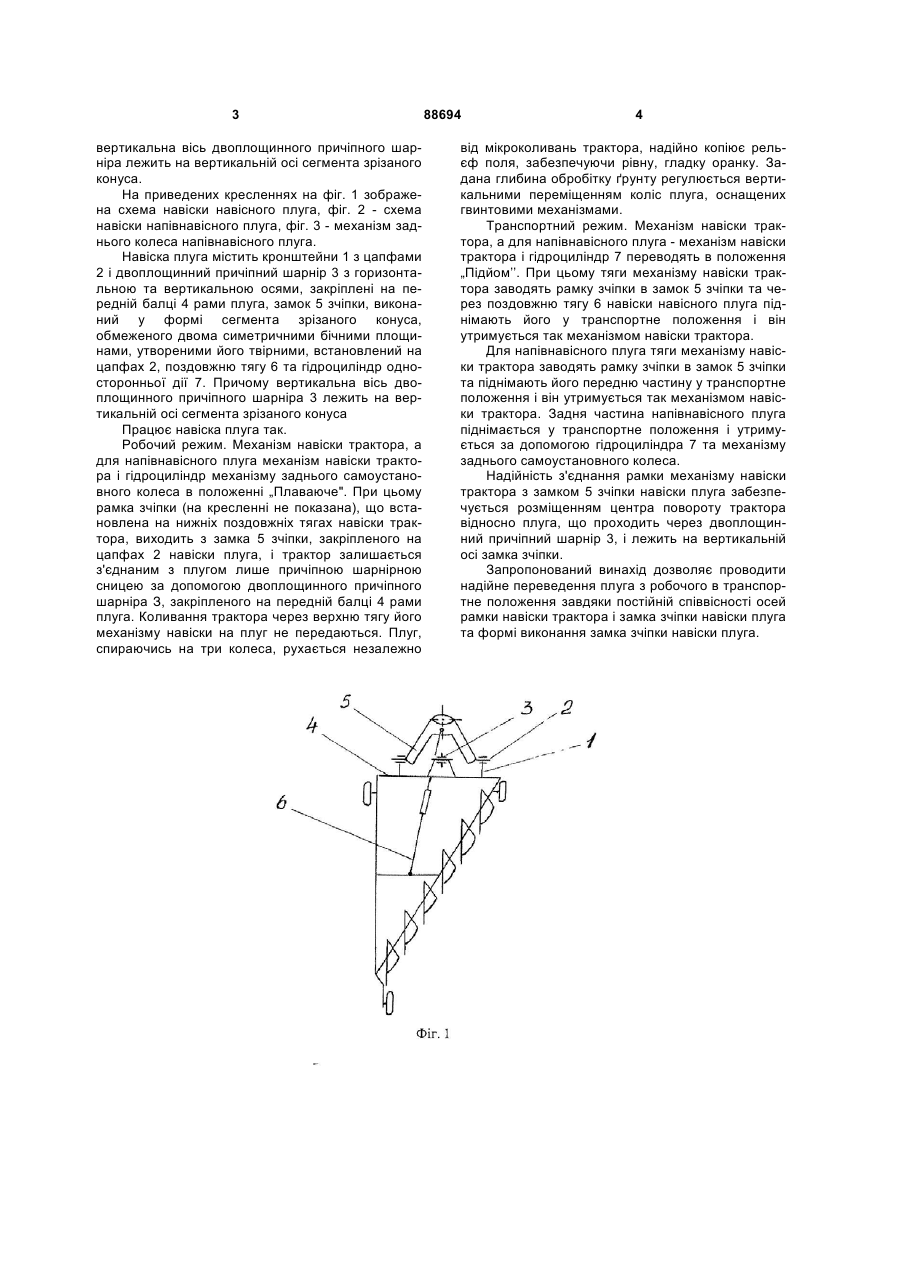

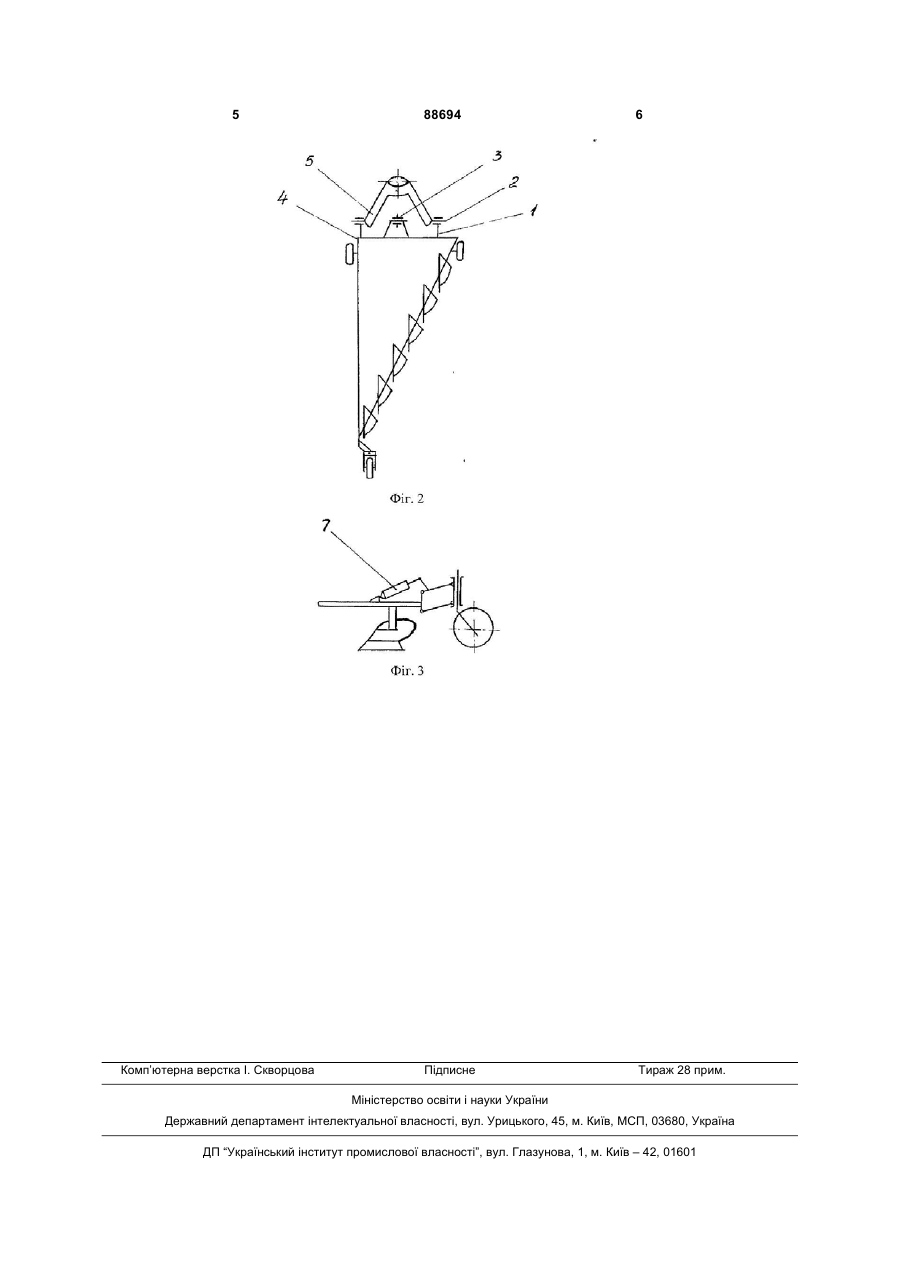

Навіска плуга, що містить кронштейни з цапфами, закріпленими на передній балці рами плуга, і поздовжню тягу, обладнану гідроциліндром односторонньої дії, яка відрізняється тим, що передня балка рами плуга оснащена двоплощинним причіпним шарніром з горизонтальною та вертикальною осями, а на цапфах встановлений замок зчіпки, виконаний у формі сегмента зрізаного конуса, обмеженого двома симетричними бічними площинами, утвореними його твірними, причому вертикальна вісь двоплощинного причіпного шарніра лежить на вертикальній осі сегмента зрізаного конуса. (19) (21) a200713522 (22) 03.12.2007 (24) 10.11.2009 (46) 10.11.2009, Бюл.№ 21, 2009 р. (72) ПОПКО ВОЛОДИМИР ЙОСИПОВИЧ, ЛУКАШЕВИЧ МИКОЛА ГРИГОРОВИЧ, ЛУНГОВ ПЕТРО ІВАНОВИЧ, ЦИЗЬ ІГОР ЄВГЕНОВИЧ, ДІДУХ ВОЛОДИМИР ФЕДОРОВИЧ (73) ЛУЦЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ (56) UA 19282 U, 15.12.2006 UA 20332 U, 15.01.2007 UA 20330 U, 15.01.2007 RU 2245008 C2, 27.01.2005 SU 305836 A, 21.09.1971 SU 454864 A, 17.02.1975 SU 468605 A, 24.07.1975 SU 604527 A, 26.04.1978 3 вертикальна вісь двоплощинного причіпного шарніра лежить на вертикальній осі сегмента зрізаного конуса. На приведених кресленнях на фіг. 1 зображена схема навіски навісного плуга, фіг. 2 - схема навіски напівнавісного плуга, фіг. 3 - механізм заднього колеса напівнавісного плуга. Навіска плуга містить кронштейни 1 з цапфами 2 і двоплощинний причіпний шарнір 3 з горизонтальною та вертикальною осями, закріплені на передній балці 4 рами плуга, замок 5 зчіпки, виконаний у формі сегмента зрізаного конуса, обмеженого двома симетричними бічними площинами, утвореними його твірними, встановлений на цапфах 2, поздовжню тягу 6 та гідроциліндр односторонньої дії 7. Причому вертикальна вісь двоплощинного причіпного шарніра 3 лежить на вертикальній осі сегмента зрізаного конуса Працює навіска плуга так. Робочий режим. Механізм навіски трактора, а для напівнавісного плуга механізм навіски трактора і гідроциліндр механізму заднього самоустановного колеса в положенні „Плаваюче". При цьому рамка зчіпки (на кресленні не показана), що встановлена на нижніх поздовжніх тягах навіски трактора, виходить з замка 5 зчіпки, закріпленого на цапфах 2 навіски плуга, і трактор залишається з'єднаним з плугом лише причіпною шарнірною сницею за допомогою двоплощинного причіпного шарніра З, закріпленого на передній балці 4 рами плуга. Коливання трактора через верхню тягу його механізму навіски на плуг не передаються. Плуг, спираючись на три колеса, рухається незалежно 88694 4 від мікроколивань трактора, надійно копіює рельєф поля, забезпечуючи рівну, гладку оранку. Задана глибина обробітку ґрунту регулюється вертикальними переміщенням коліс плуга, оснащених гвинтовими механізмами. Транспортний режим. Механізм навіски трактора, а для напівнавісного плуга - механізм навіски трактора і гідроциліндр 7 переводять в положення „Підйом’’. При цьому тяги механізму навіски трактора заводять рамку зчіпки в замок 5 зчіпки та через поздовжню тягу 6 навіски навісного плуга піднімають його у транспортне положення і він утримується так механізмом навіски трактора. Для напівнавісного плуга тяги механізму навіски трактора заводять рамку зчіпки в замок 5 зчіпки та піднімають його передню частину у транспортне положення і він утримується так механізмом навіски трактора. Задня частина напівнавісного плуга піднімається у транспортне положення і утримується за допомогою гідроциліндра 7 та механізму заднього самоустановного колеса. Надійність з'єднання рамки механізму навіски трактора з замком 5 зчіпки навіски плуга забезпечується розміщенням центра повороту трактора відносно плуга, що проходить через двоплощинний причіпний шарнір 3, і лежить на вертикальній осі замка зчіпки. Запропонований винахід дозволяє проводити надійне переведення плуга з робочого в транспортне положення завдяки постійній співвісності осей рамки навіски трактора і замка зчіпки навіски плуга та формі виконання замка зчіпки навіски плуга. 5 Комп’ютерна верстка І. Скворцова 88694 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
