Установка для опресування обладнання

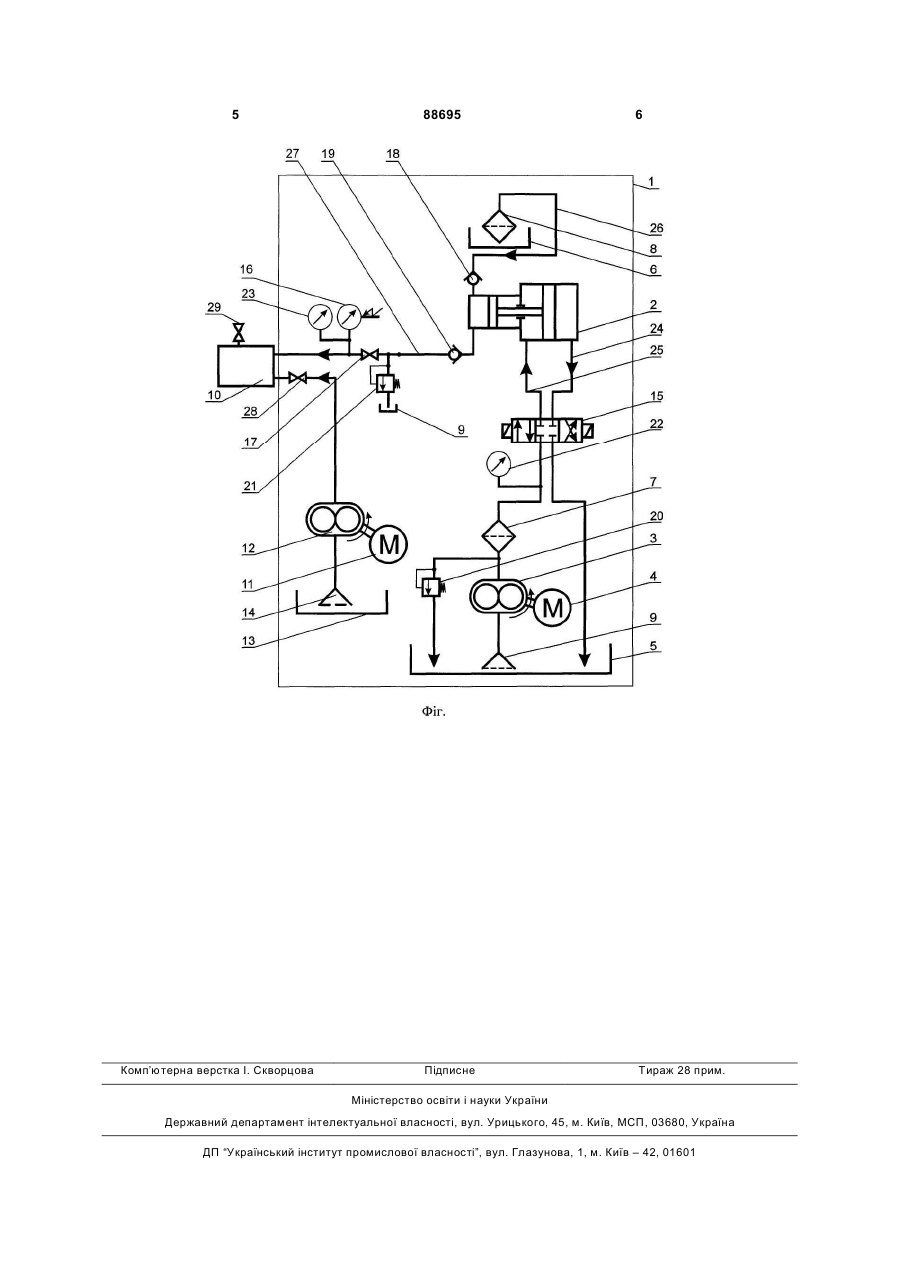

Установка для опресування обладнання, що містить корпус, розміщені в ньому мультиплікатор 3 Максимальний тиск опресування при використанні даної установки - 40 МПа. В основу винаходу поставлена задача вдосконалення установки для опресування обладнання, в якій шляхом введення блока заповнення об'єкта випробувань і розділення гідросистеми прототипу на робочу і опресувальну системи, доповнивши її баком для опресувальної рідини із фільтром тонкої очистки, використовуючи робочою рідиною для приводу мультиплікатора мінеральне масло, а рідиною для заповнення об'єкта випробування і опресувальною рідиною - емульсію, забезпечується захист обладнання робочої і опресувальної гідросистем установки від корозії та забруднення. За рахунок цього підвищується надійність, збільшується термін експлуатації установки та її економічність, підвищуються культура виробництва і екологічна безпека. Крім того вказані вдосконалення дадуть можливість підвищити тиск опресування до 105 МПа. Поставлена задача вирішується наступним чином. Установка для опресування обладнання, що містить корпус, розміщені в ньому мультиплікатор тиску, привод, бак, фільтри, колектор, систему керування установкою, контрольно-вимірювальну апаратуру і трубопроводи, додатково містить блок наповнення, який включає електродвигун, насос і гідробак, гідросистема установки розділена на робочу і опресувальну системи, яка додатково містить бак для опресувальної рідини і фільтр тонкої очистки. Причому, робочою рідиною для приводу мультиплікатора тиску є мінеральне масло, а опресувальною рідиною - емульсія, мультиплікатор тиску камерою меншого діаметра під'єднаний магістраллю до бака з опресувальною рідиною, а нагнітальною магістраллю - до колектора, який з'єднаний із блоком наповнення. Застосування блока наповнення, який включає насос, електродвигун і гідробак, дозволяє заповнювати порожнину об'єкта випробувань рідиною, обминаючи магістраллю робочу і опресувальну гідросистеми, що дозволяє застосовувати дешеву рідину - емульсію і використовувати її багаторазово без фільтрування для гідровипробувань. Розділення гідросистеми установки на робочу і опресувальну системи з магістралями відповідно низького та високого тисків, а також доповнення останньої баком для опресувальної рідини і фільтром тонкої очистки, дозволяє в якості робочої рідини для приводу мультиплікатора тиску використовувати мінеральне масло, а для опресування емульсію, яка поступає профільтрованою невеликими порціями в камеру меншого діаметра мультиплікатора тиску через магістраль із бака для опресувальної рідини, що дозволяє підвищити тиск опресування до 105 МПа при високій надійності установки та збільшити термін її експлуатації. 88695 4 Суть запропонованого винаходу пояснюється кресленням, на якому зображена гідравлічна схема установки для опресування обладнання. Установка містить корпус 1, розміщені в ньому мультиплікатор тиску 2, привод , що містить насос 3 та електродвигун 4, масляний бак 5, бак для опресувальної рідини 6, фільтри тонкої очистки 7 і 8 та грубої очистки 9, колектор 10, блок наповнення, який включає електродвигун 11, насос 12, емульсійний бак 13, фільтр грубої очистки 14, систему управління установкою і контрольно-вимірювальну апаратуру. Система управління установкою містить гідророзподільник 15, електроконтактний манометр 16, вентиль 17, зворотні клапани 18 і 19. Контрольно-вимірювальна апаратура містить запобіжні клапани 20 і 21, манометри 22 і 23. Мультиплікатор тиску 2 являє собою диференціальний циліндр, який призначений для збільшення тиску опресувальної рідини. Приведення в дію мультиплікатора здійснюється шляхом подачі масла до камери більшого діаметра через гідророзподільник 15 від насоса 3 магістралями 24 і 25. Опресувальна рідина із бака 6 поступає в камеру меншого діаметра через магістраль низького тиску 26 при переміщенні диференціального поршня вправо, при переміщенні його вліво здійснюється нагнітання рідини в об'єкт випробування через магістраль 27. Колектор 10 являє собою корпус із різьбою для під'єднання до випробувального об'єкта і містить вентиль 28 для підводу рідини із блока наповнення, вентиль 29 для випуску повітря при заповненні об'єкта випробування випробовувальною рідиною. Установка для опресування обладнання може містити додатково відомі засоби контролю, як наприклад, засоби реєстрації тиску опресування та кількості проведених опресувань. Установка працює таким чином. Опресувальна рідина (емульсія), поступаючи із блоканаповнення при включенні насоса 12 через колектор 10, який з'єднаний із об'єктом випробування (на фіг. не показано), заповнює його порожнину, про що свідчить витікання рідини через вентиль 29 колектора. Після цього виключається насос 12, перекриваються вентилі 28 і 29 колектора. Включенням насоса З мультиплікатором тиску 2 збільшується тиск опресувальної рідини у порожнині випробувального об'єкта. При досягненні певного опресувального тиску електроконтактний манометр 16 виключає привод насоса 3, закривається вентиль 17 і система витримується під цим тиском на протязі певного часу. Після проведення випробування, скидаємо тиск, відкриваючи вентиль 28, знижуємо опресувальний тиск до атмосферного. Опресувальну рідину від об'єкта випробування відводимо шляхом реверсування насоса 12 в емульсійний бак 13 блока наповнення. 5 Комп’ютерна верстка І. Скворцова 88695 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
