Пакет для алкогольних напоїв

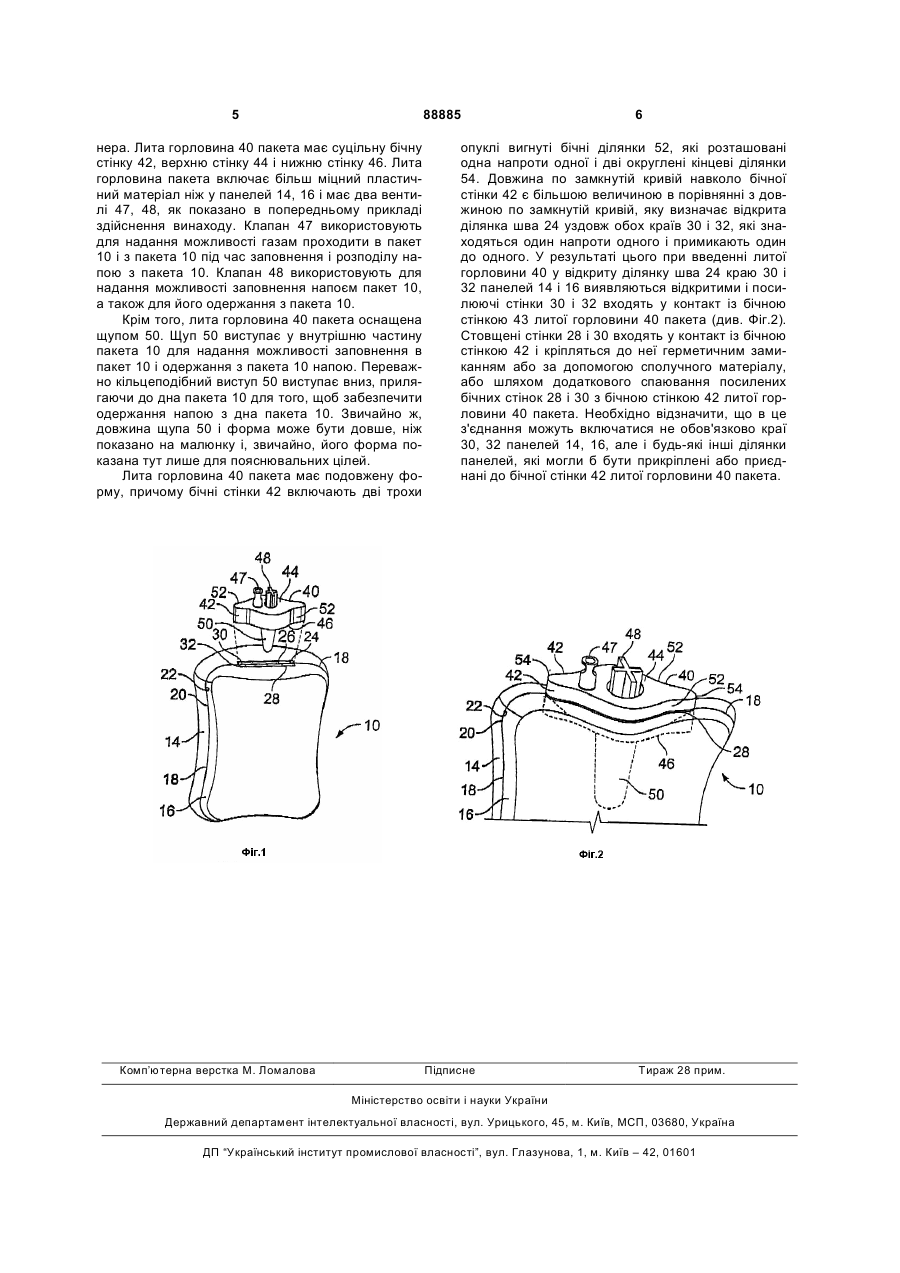

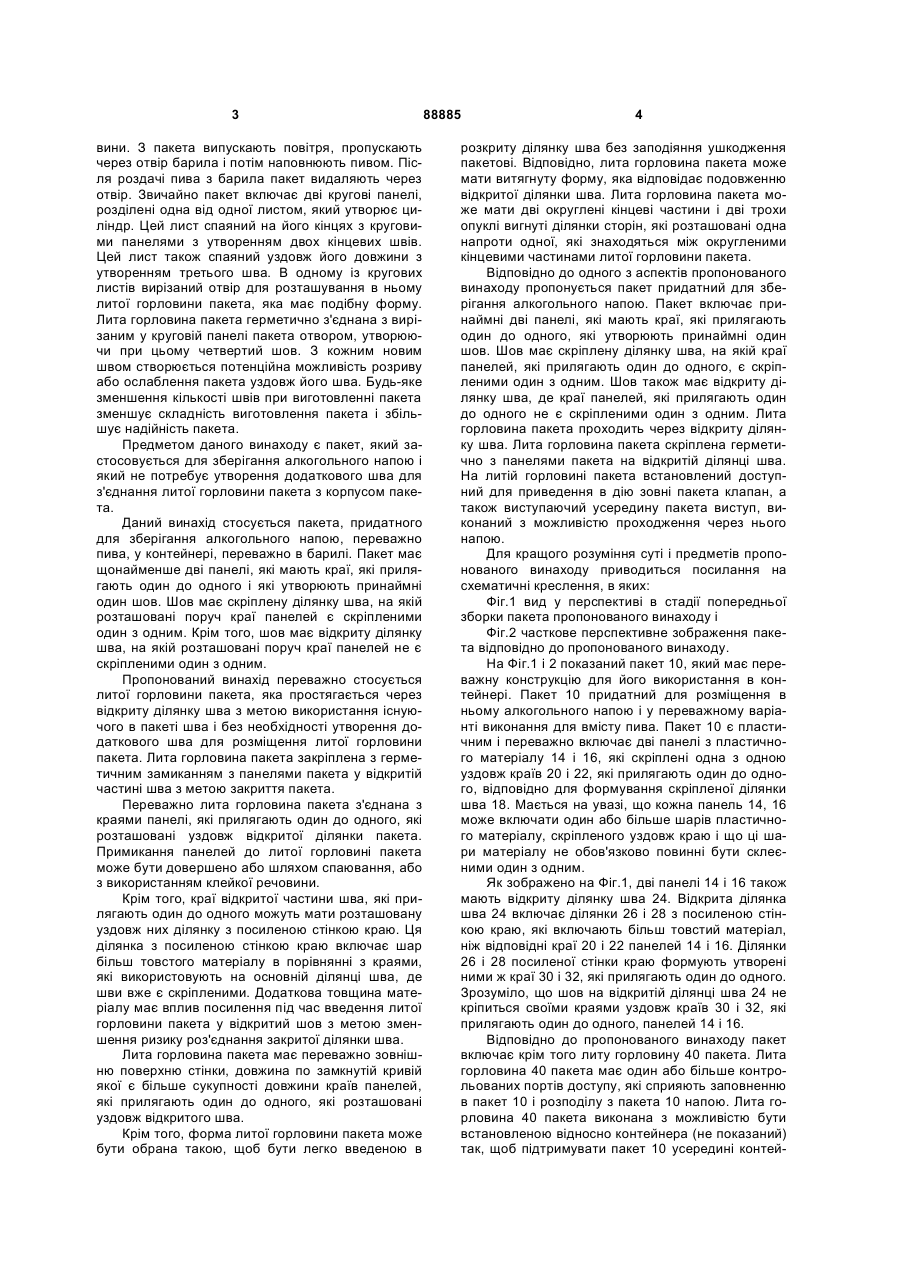

1. Пакет (10) для алкогольних напоїв, який містить: принаймні дві панелі (14, 16) з прилеглими один до одного краями (20, 22, 30, 32), які утворюють принаймні один шов, причому шов має скріплену ділянку шва (18), на якій прилеглі один до одного краї (20, 22, 30, 32) панелей є скріпленими один з одним, і відкриту ділянку шва (24), на якій прилеглі один до одного краї (20, 22, 30, 32) панелей (14, 16) не є скріпленими один з одним; і литу горловину пакета (40), що розташована у відкритій ділянці шва (24); лита горловина пакета (40) герметично з'єднана з панелями (14, 16) пакета у відкритій ділянці шва (24); причому лита горловина (40) пакета, що підтримує клапан (47, 48), який розташований з можливістю для застосування ззовні пакета, та трубку, яка розташована всередині пакета (10) та крізь яку може проходити напій, який відрізняється тим, що лита горловина пакета (40) має зовнішню бокову стінку (42), яка має довжину кола більшу, ніж довжина прилеглих один до одного країв (30, 32) панелей, що проходять уздовж відкритої ділянки шва (24). C2 2 UA 1 3 вини. З пакета випускають повітря, пропускають через отвір барила і потім наповнюють пивом. Після роздачі пива з барила пакет видаляють через отвір. Звичайно пакет включає дві кругові панелі, розділені одна від одної листом, який утворює циліндр. Цей лист спаяний на його кінцях з круговими панелями з утворенням двох кінцевих швів. Цей лист також спаяний уздовж його довжини з утворенням третього шва. В одному із кругових листів вирізаний отвір для розташування в ньому литої горловини пакета, яка має подібну форму. Лита горловина пакета герметично з'єднана з вирізаним у круговій панелі пакета отвором, утворюючи при цьому четвертий шов. З кожним новим швом створюється потенційна можливість розриву або ослаблення пакета уздовж його шва. Будь-яке зменшення кількості швів при виготовленні пакета зменшує складність виготовлення пакета і збільшує надійність пакета. Предметом даного винаходу є пакет, який застосовується для зберігання алкогольного напою і який не потребує утворення додаткового шва для з'єднання литої горловини пакета з корпусом пакета. Даний винахід стосується пакета, придатного для зберігання алкогольного напою, переважно пива, у контейнері, переважно в барилі. Пакет має щонайменше дві панелі, які мають краї, які прилягають один до одного і які утворюють принаймні один шов. Шов має скріплену ділянку шва, на якій розташовані поруч краї панелей є скріпленими один з одним. Крім того, шов має відкриту ділянку шва, на якій розташовані поруч краї панелей не є скріпленими один з одним. Пропонований винахід переважно стосується литої горловини пакета, яка простягається через відкриту ділянку шва з метою використання існуючого в пакеті шва і без необхідності утворення додаткового шва для розміщення литої горловини пакета. Лита горловина пакета закріплена з герметичним замиканням з панелями пакета у відкритій частині шва з метою закриття пакета. Переважно лита горловина пакета з'єднана з краями панелі, які прилягають один до одного, які розташовані уздовж відкритої ділянки пакета. Примикання панелей до литої горловині пакета може бути довершено або шляхом спаювання, або з використанням клейкої речовини. Крім того, краї відкритої частини шва, які прилягають один до одного можуть мати розташовану уздовж них ділянку з посиленою стінкою краю. Ця ділянка з посиленою стінкою краю включає шар більш товстого матеріалу в порівнянні з краями, які використовують на основній ділянці шва, де шви вже є скріпленими. Додаткова товщина матеріалу має вплив посилення під час введення литої горловини пакета у відкритий шов з метою зменшення ризику роз'єднання закритої ділянки шва. Лита горловина пакета має переважно зовнішню поверхню стінки, довжина по замкнутій кривій якої є більше сукупності довжини країв панелей, які прилягають один до одного, які розташовані уздовж відкритого шва. Крім того, форма литої горловини пакета може бути обрана такою, щоб бути легко введеною в 88885 4 розкриту ділянку шва без заподіяння ушкодження пакетові. Відповідно, лита горловина пакета може мати витягнуту форму, яка відповідає подовженню відкритої ділянки шва. Лита горловина пакета може мати дві округлені кінцеві частини і дві трохи опуклі вигнуті ділянки сторін, які розташовані одна напроти одної, які знаходяться між округленими кінцевими частинами литої горловини пакета. Відповідно до одного з аспектів пропонованого винаходу пропонується пакет придатний для зберігання алкогольного напою. Пакет включає принаймні дві панелі, які мають краї, які прилягають один до одного, які утворюють принаймні один шов. Шов має скріплену ділянку шва, на якій краї панелей, які прилягають один до одного, є скріпленими один з одним. Шов також має відкриту ділянку шва, де краї панелей, які прилягають один до одного не є скріпленими один з одним. Лита горловина пакета проходить через відкриту ділянку шва. Лита горловина пакета скріплена герметично з панелями пакета на відкритій ділянці шва. На литій горловині пакета встановлений доступний для приведення в дію зовні пакета клапан, а також виступаючий усередину пакета виступ, виконаний з можливістю проходження через нього напою. Для кращого розуміння суті і предметів пропонованого винаходу приводиться посилання на схематичні креслення, в яких: Фіг.1 вид у перспективі в стадії попередньої зборки пакета пропонованого винаходу і Фіг.2 часткове перспективне зображення пакета відповідно до пропонованого винаходу. На Фіг.1 і 2 показаний пакет 10, який має переважну конструкцію для його використання в контейнері. Пакет 10 придатний для розміщення в ньому алкогольного напою і у переважному варіанті виконання для вмісту пива. Пакет 10 є пластичним і переважно включає дві панелі з пластичного матеріалу 14 і 16, які скріплені одна з одною уздовж країв 20 і 22, які прилягають один до одного, відповідно для формування скріпленої ділянки шва 18. Мається на увазі, що кожна панель 14, 16 може включати один або більше шарів пластичного матеріалу, скріпленого уздовж краю і що ці шари матеріалу не обов'язково повинні бути склеєними один з одним. Як зображено на Фіг.1, дві панелі 14 і 16 також мають відкриту ділянку шва 24. Відкрита ділянка шва 24 включає ділянки 26 і 28 з посиленою стінкою краю, які включають більш товстий матеріал, ніж відповідні краї 20 і 22 панелей 14 і 16. Ділянки 26 і 28 посиленої стінки краю формують утворені ними ж краї 30 і 32, які прилягають один до одного. Зрозуміло, що шов на відкритій ділянці шва 24 не кріпиться своїми краями уздовж країв 30 і 32, які прилягають один до одного, панелей 14 і 16. Відповідно до пропонованого винаходу пакет включає крім того литу горловину 40 пакета. Лита горловина 40 пакета має один або більше контрольованих портів доступу, які сприяють заповненню в пакет 10 і розподілу з пакета 10 напою. Лита горловина 40 пакета виконана з можливістю бути встановленою відносно контейнера (не показаний) так, щоб підтримувати пакет 10 усередині контей 5 88885 нера. Лита горловина 40 пакета має суцільну бічну стінку 42, верхню стінку 44 і нижню стінку 46. Лита горловина пакета включає більш міцний пластичний матеріал ніж у панелей 14, 16 і має два вентилі 47, 48, як показано в попередньому прикладі здійснення винаходу. Клапан 47 використовують для надання можливості газам проходити в пакет 10 і з пакета 10 під час заповнення і розподілу напою з пакета 10. Клапан 48 використовують для надання можливості заповнення напоєм пакет 10, а також для його одержання з пакета 10. Крім того, лита горловина 40 пакета оснащена щупом 50. Щуп 50 виступає у внутрішню частину пакета 10 для надання можливості заповнення в пакет 10 і одержання з пакета 10 напою. Переважно кільцеподібний виступ 50 виступає вниз, прилягаючи до дна пакета 10 для того, щоб забезпечити одержання напою з дна пакета 10. Звичайно ж, довжина щупа 50 і форма може бути довше, ніж показано на малюнку і, звичайно, його форма показана тут лише для пояснювальних цілей. Лита горловина 40 пакета має подовжену форму, причому бічні стінки 42 включають дві трохи Комп’ютерна верстка М. Ломалова 6 опуклі вигнуті бічні ділянки 52, які розташовані одна напроти одної і дві округлені кінцеві ділянки 54. Довжина по замкнутій кривій навколо бічної стінки 42 є більшою величиною в порівнянні з довжиною по замкнутій кривій, яку визначає відкрита ділянка шва 24 уздовж обох країв 30 і 32, які знаходяться один напроти одного і примикають один до одного. У результаті цього при введенні литої горловини 40 у відкриту ділянку шва 24 краю 30 і 32 панелей 14 і 16 виявляються відкритими і посилюючі стінки 30 і 32 входять у контакт із бічною стінкою 43 литої горловини 40 пакета (див. Фіг.2). Стовщені стінки 28 і 30 входять у контакт із бічною стінкою 42 і кріпляться до неї герметичним замиканням або за допомогою сполучного матеріалу, або шляхом додаткового спаювання посилених бічних стінок 28 і 30 з бічною стінкою 42 литої горловини 40 пакета. Необхідно відзначити, що в це з'єднання можуть включатися не обов'язково краї 30, 32 панелей 14, 16, але і будь-які інші ділянки панелей, які могли б бути прикріплені або приєднані до бічної стінки 42 литої горловини 40 пакета. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
