Інжекційна градирня

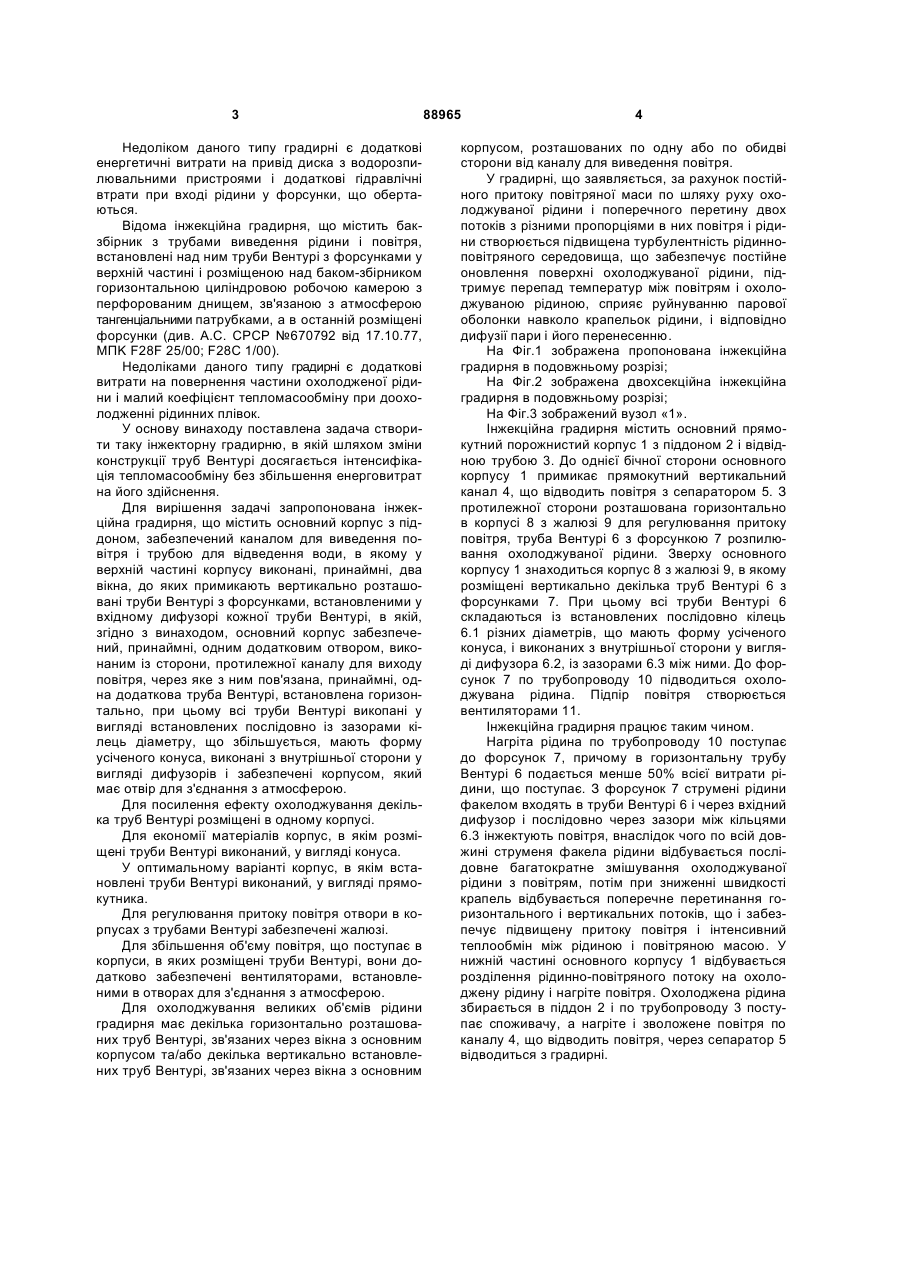

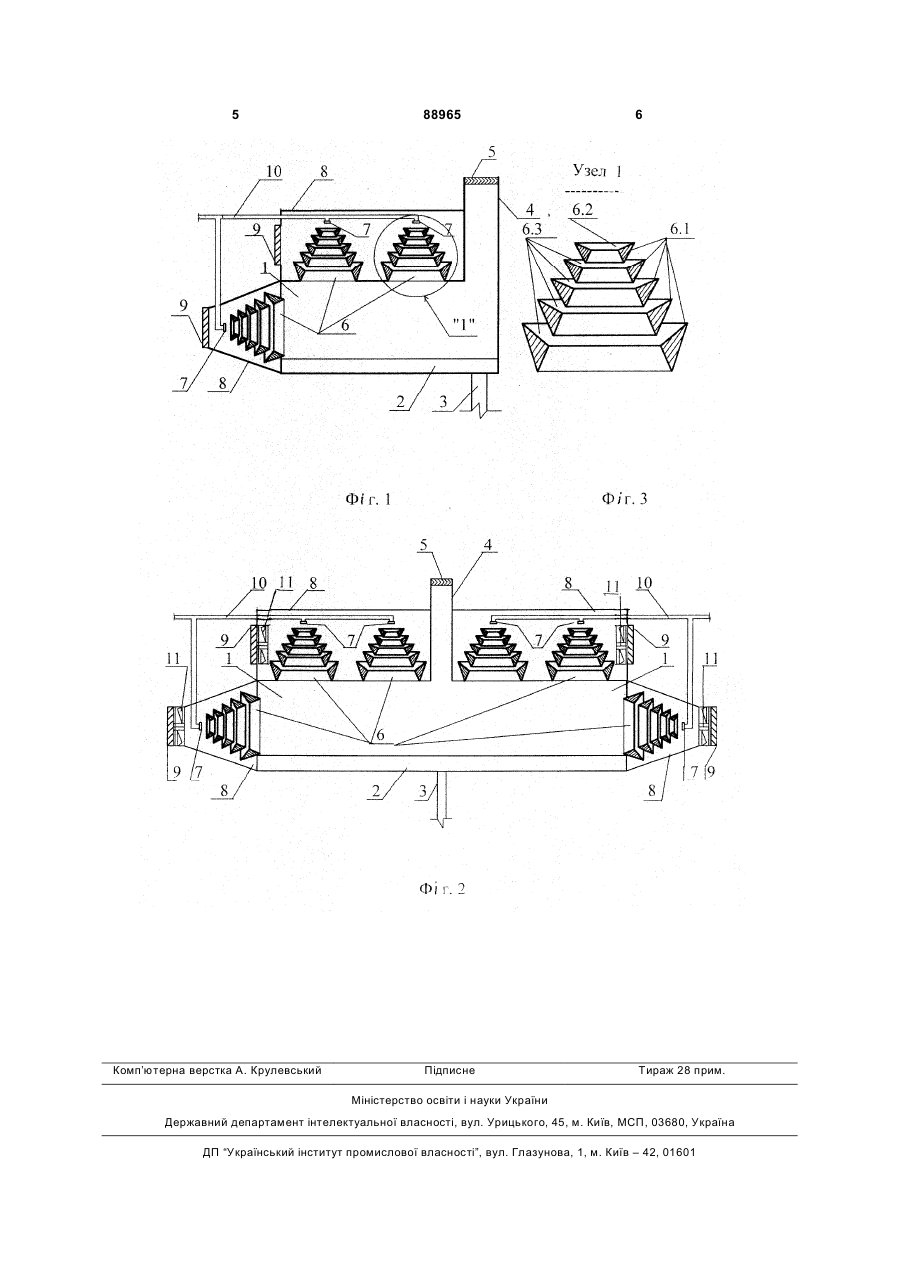

1. Інжекційна градирня, що містить основний корпус з піддоном, оснащений каналом для виведення повітря і трубою для відведення води, в верхній частині корпусу виконані щонайменше два вікна, до яких примикають вертикально розташовані труби Вентурі з форсунками, встановленими у вхідному дифузорі кожної труби Вентурі, яка відрізняється тим, що основний корпус оснащений щонайменше одним додатковим отвором, виконаним з сторони, протилежної каналу для виходу повітря, через який з ним пов'язана щонайменше одна додаткова труба Вентурі, що встановлена горизонтально, при цьому всі труби Вентурі виконані у вигляді встановлених послідовно із зазорами кілець діаметра, що збільшується, які мають C2 2 88965 1 3 Недоліком даного типу градирні є додаткові енергетичні витрати на привід диска з водорозпилювальними пристроями і додаткові гідравлічні втрати при вході рідини у форсунки, що обертаються. Відома інжекційна градирня, що містить бакзбірник з трубами виведення рідини і повітря, встановлені над ним труби Вентурі з форсунками у верхній частині і розміщеною над баком-збірником горизонтальною циліндровою робочою камерою з перфорованим днищем, зв'язаною з атмосферою тангенціальними патрубками, а в останній розміщені форсунки (див. А.С. CPCP №670792 від 17.10.77, MПK F28F 25/00; F28C 1/00). Недоліками даного типу градирні є додаткові витрати на повернення частини охолодженої рідини і малий коефіцієнт тепломасообміну при доохолодженні рідинних плівок. У основу винаходу поставлена задача створити таку інжекторну градирню, в якій шляхом зміни конструкції труб Вентурі досягається інтенсифікація тепломасообміну без збільшення енерговитрат на його здійснення. Для вирішення задачі запропонована інжекційна градирня, що містить основний корпус з піддоном, забезпечений каналом для виведення повітря і трубою для відведення води, в якому у верхній частині корпусу виконані, принаймні, два вікна, до яких примикають вертикально розташовані труби Вентурі з форсунками, встановленими у вхідному дифузорі кожної труби Вентурі, в якій, згідно з винаходом, основний корпус забезпечений, принаймні, одним додатковим отвором, виконаним із сторони, протилежної каналу для виходу повітря, через яке з ним пов'язана, принаймні, одна додаткова труба Вентурі, встановлена горизонтально, при цьому всі труби Вентурі викопані у вигляді встановлених послідовно із зазорами кілець діаметру, що збільшується, мають форму усіченого конуса, виконані з внутрішньої сторони у вигляді дифузорів і забезпечені корпусом, який має отвір для з'єднання з атмосферою. Для посилення ефекту охолоджування декілька труб Вентурі розміщені в одному корпусі. Для економії матеріалів корпус, в якім розміщені труби Вентурі виконаний, у вигляді конуса. У оптимальному варіанті корпус, в якім встановлені труби Вентурі виконаний, у вигляді прямокутника. Для регулювання притоку повітря отвори в корпусах з трубами Вентурі забезпечені жалюзі. Для збільшення об'єму повітря, що поступає в корпуси, в яких розміщені труби Вентурі, вони додатково забезпечені вентиляторами, встановленими в отворах для з'єднання з атмосферою. Для охолоджування великих об'ємів рідини градирня має декілька горизонтально розташованих труб Вентурі, зв'язаних через вікна з основним корпусом та/або декілька вертикально встановлених труб Вентурі, зв'язаних через вікна з основним 88965 4 корпусом, розташованих по одну або по обидві сторони від каналу для виведення повітря. У градирні, що заявляється, за рахунок постійного притоку повітряної маси по шляху руху охолоджуваної рідини і поперечного перетину двох потоків з різними пропорціями в них повітря і рідини створюється підвищена турбулентність рідинноповітряного середовища, що забезпечує постійне оновлення поверхні охолоджуваної рідини, підтримує перепад температур між повітрям і охолоджуваною рідиною, сприяє руйнуванню парової оболонки навколо крапельок рідини, і відповідно дифузії пари і його перенесенню. На Фіг.1 зображена пропонована інжекційна градирня в подовжньому розрізі; На Фіг.2 зображена двохсекційна інжекційна градирня в подовжньому розрізі; На Фіг.3 зображений вузол «1». Інжекційна градирня містить основний прямокутний порожнистий корпус 1 з піддоном 2 і відвідною трубою 3. До однієї бічної сторони основного корпусу 1 примикає прямокутний вертикальний канал 4, що відводить повітря з сепаратором 5. З протилежної сторони розташована горизонтально в корпусі 8 з жалюзі 9 для регулювання притоку повітря, труба Вентурі 6 з форсункою 7 розпилювання охолоджуваної рідини. Зверху основного корпусу 1 знаходиться корпус 8 з жалюзі 9, в якому розміщені вертикально декілька труб Вентурі 6 з форсунками 7. При цьому всі труби Вентурі 6 складаються із встановлених послідовно кілець 6.1 різних діаметрів, що мають форму усіченого конуса, і виконаних з внутрішньої сторони у вигляді дифузора 6.2, із зазорами 6.3 між ними. До форсунок 7 по трубопроводу 10 підводиться охолоджувана рідина. Підпір повітря створюється вентиляторами 11. Інжекційна градирня працює таким чином. Нагріта рідина по трубопроводу 10 поступає до форсунок 7, причому в горизонтальну трубу Вентурі 6 подається менше 50% всієї витрати рідини, що поступає. З форсунок 7 струмені рідини факелом входять в труби Вентурі 6 і через вхідний дифузор і послідовно через зазори між кільцями 6.3 інжектують повітря, внаслідок чого по всій довжині струменя факела рідини відбувається послідовне багатократне змішування охолоджуваної рідини з повітрям, потім при зниженні швидкості крапель відбувається поперечне перетинання горизонтального і вертикальних потоків, що і забезпечує підвищену притоку повітря і інтенсивний теплообмін між рідиною і повітряною масою. У нижній частині основного корпусу 1 відбувається розділення рідинно-повітряного потоку на охолоджену рідину і нагріте повітря. Охолоджена рідина збирається в піддон 2 і по трубопроводу 3 поступає споживачу, а нагріте і зволожене повітря по каналу 4, що відводить повітря, через сепаратор 5 відводиться з градирні. 5 Комп’ютерна верстка А. Крулевський 88965 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
