Бризкальна градирня

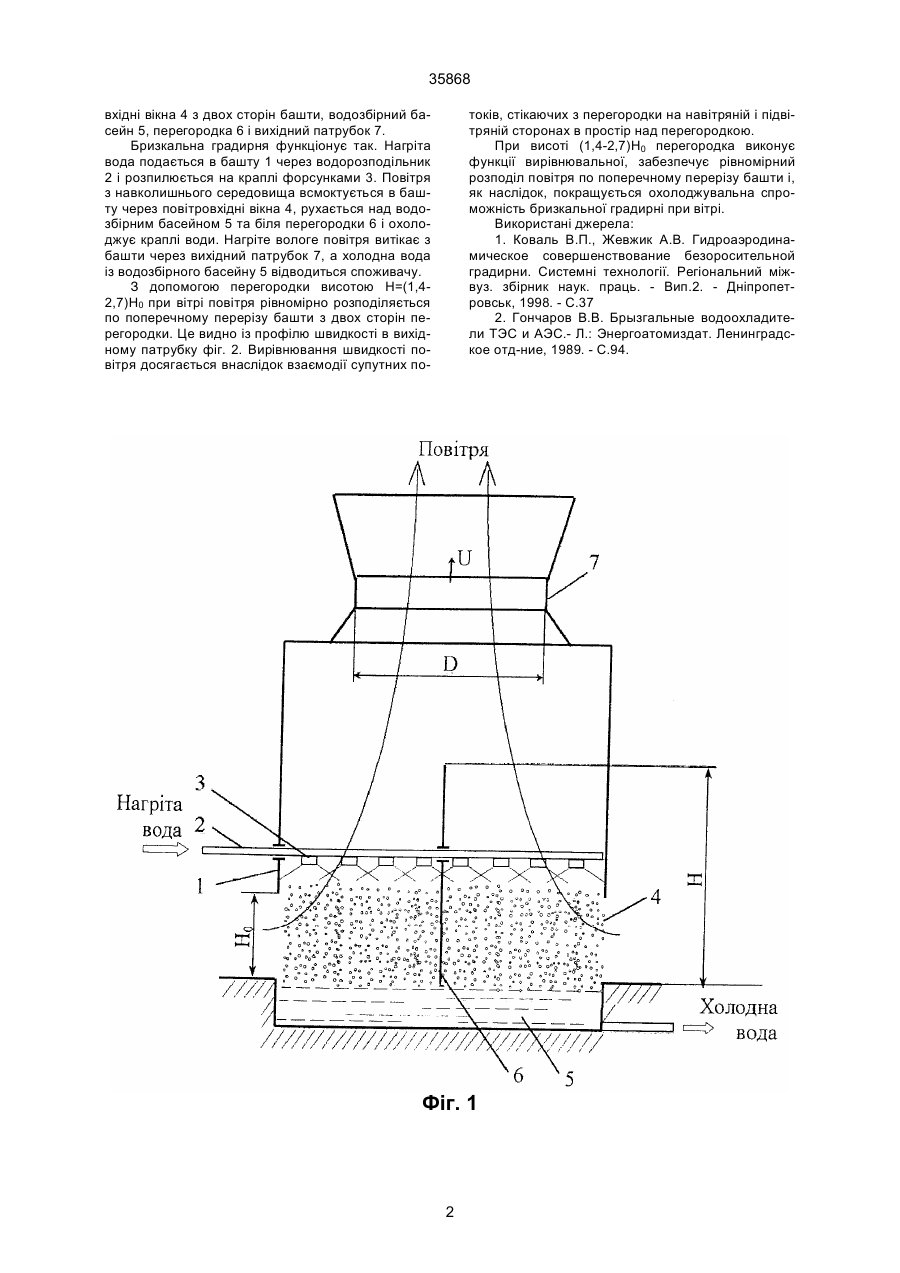

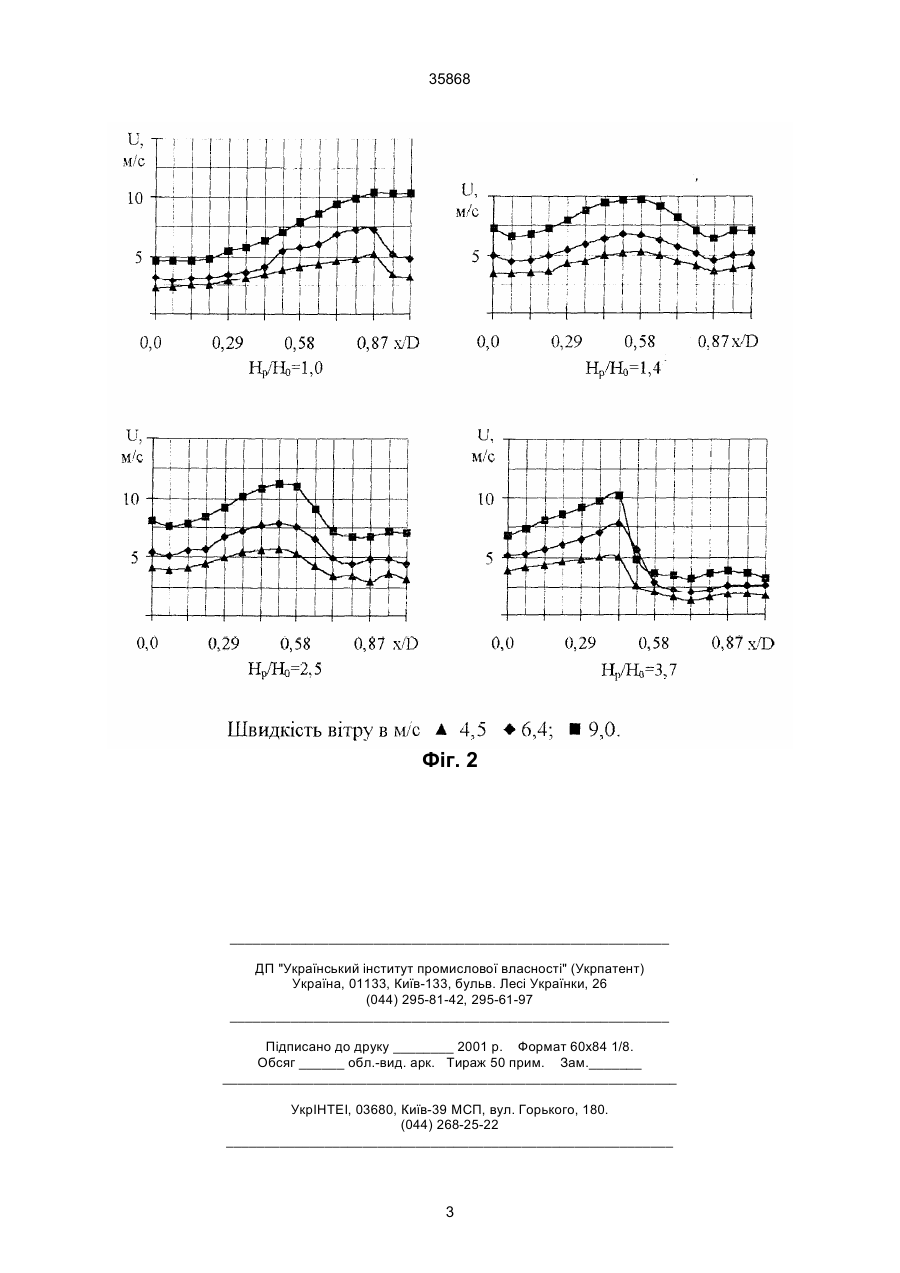

Брязкальна градирня, що складається з башти з повітровхідними вікнами і вихідним патрубком, водорозподільника з форсунками, водозбірного басейну, яка відрізняється тим, що вона облаштована розміщеною над водозбірним басейном, огюзитно повітровхідним вікнам, перегородкою висотою (1,4-2,7)Н0, де H0 - висота повітровхідного вікна. (19) (21) 99010382 (22) 26.01.1999 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Коваль Володимир Павлович, Жевжик Олександр Владиславович, Привалов Дмитро Олександрович (73) Коваль Володимир Павлович, Жевжик Олександр Владиславович, Привалов Дмитро Олександрович 35868 вхідні вікна 4 з двох сторін башти, водозбірний басейн 5, перегородка 6 і вихідний патрубок 7. Бризкальна градирня функціонує так. Нагріта вода подається в башту 1 через водорозподільник 2 і розпилюється на краплі форсунками 3. Повітря з навколишнього середовища всмоктується в башту через повітровхідні вікна 4, рухається над водозбірним басейном 5 та біля перегородки 6 і охолоджує краплі води. Нагріте вологе повітря витікає з башти через вихідний патрубок 7, а холодна вода із водозбірного басейну 5 відводиться споживачу. З допомогою перегородки висотою Н=(1,42,7)Н0 при вітрі повітря рівномірно розподіляється по поперечному перерізу башти з двох сторін перегородки. Це видно із профілю швидкості в вихідному патрубку фіг. 2. Вирівнювання швидкості повітря досягається внаслідок взаємодії супутних по токів, стікаючих з перегородки на навітряній і підвітряній сторонах в простір над перегородкою. При висоті (1,4-2,7)Н0 перегородка виконує функції вирівнювальної, забезпечує рівномірний розподіл повітря по поперечному перерізу башти і, як наслідок, покращується охолоджувальна спроможність бризкальної градирні при вітрі. Використані джерела: 1. Коваль В.П., Жевжик А.В. Гидроаэродинамическое совершенствование безоросительной градирни. Системні технології. Регіональний міжвуз. збірник наук. праць. - Вип.2. - Дніпропетровськ, 1998. - С.37 2. Гончаров В.В. Брызгальные водоохладители ТЭС и АЭС.- Л.: Энергоатомиздат. Ленинградское отд-ние, 1989. - С.94. Фіг. 1 2 35868 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
