Зливна посудина для вивчення законів фізики

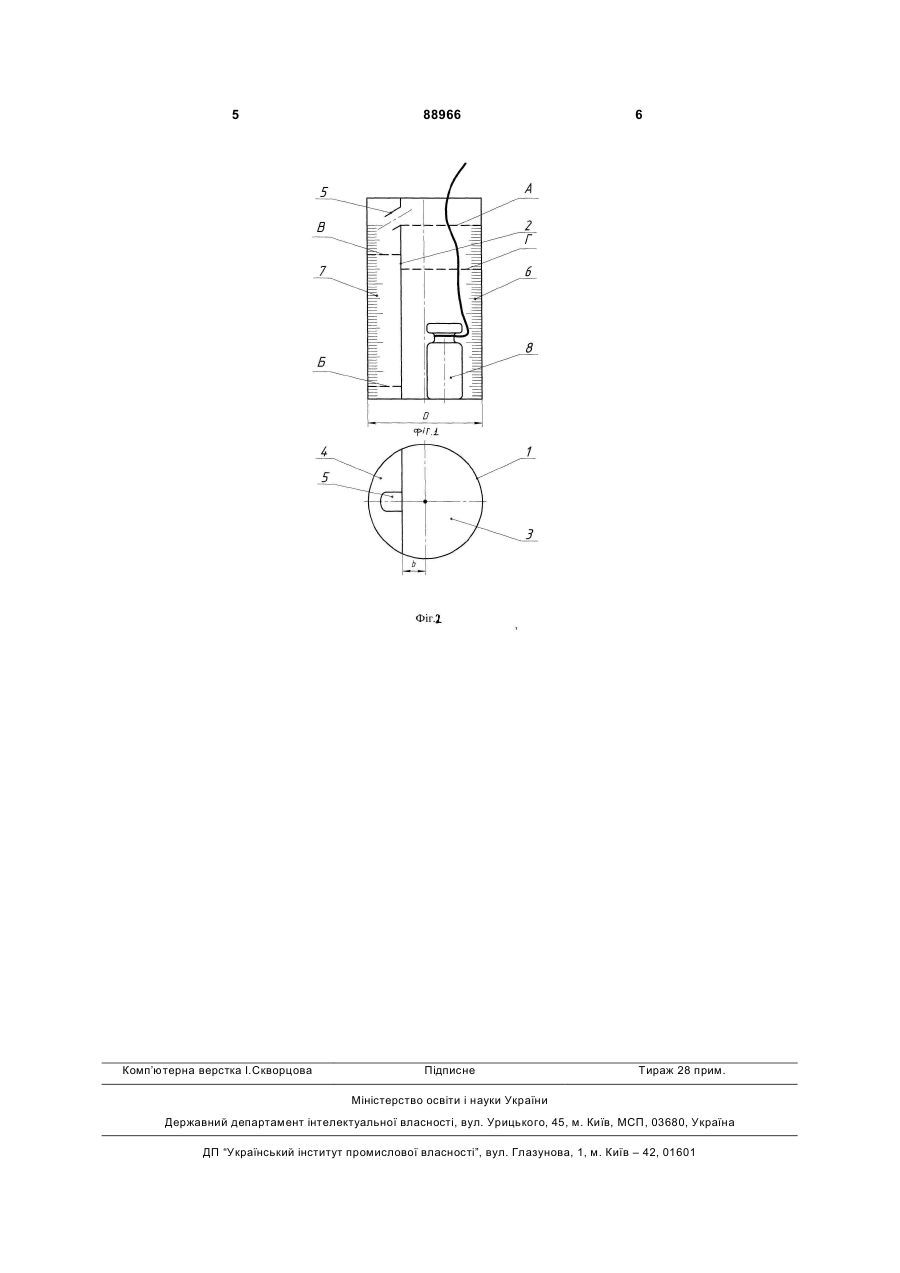

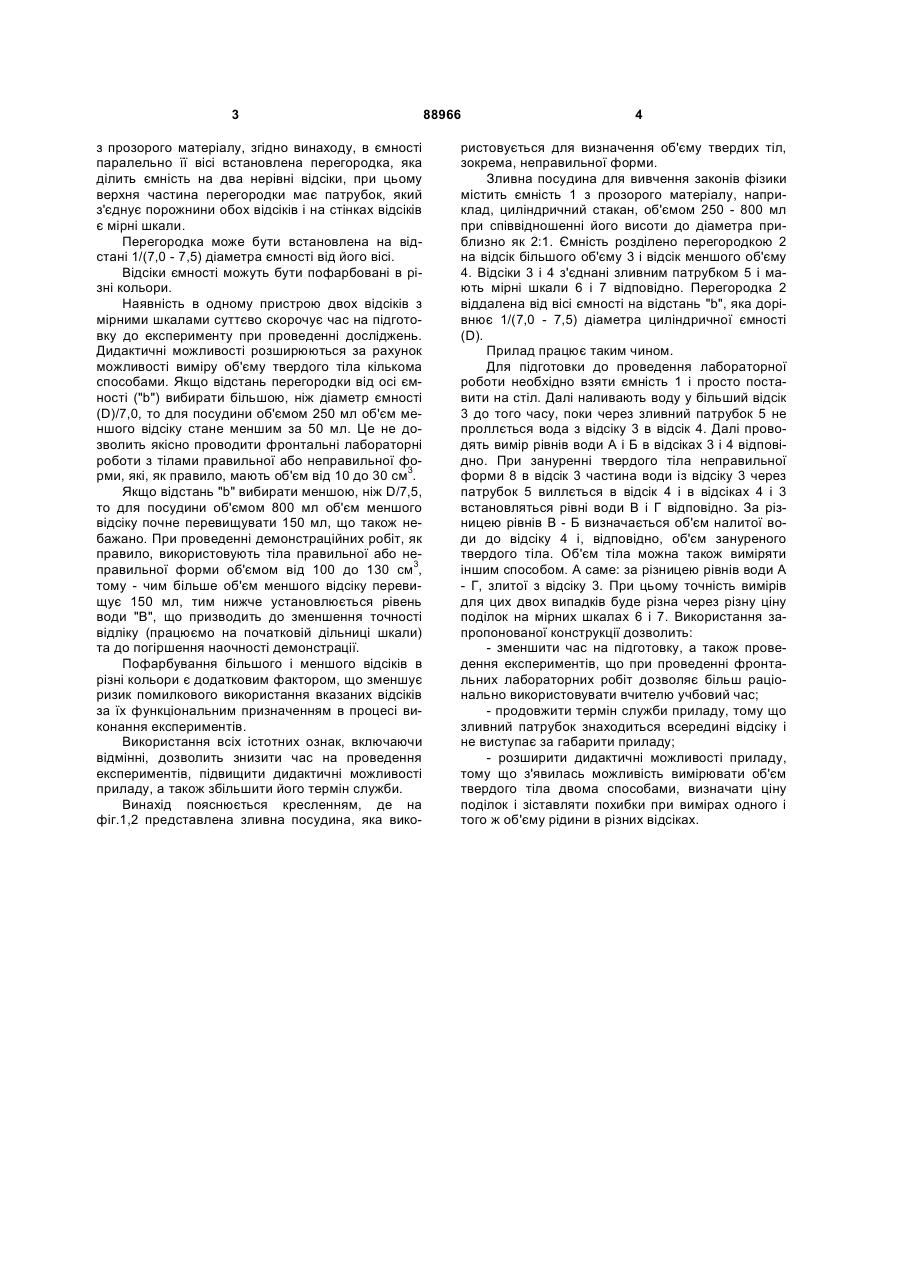

1. Зливна посудина для вивчення законів фізики, яка містить циліндричну ємність з прозорого матеріалу, яка відрізняється тим, що в ємності паралельно її осі встановлена перегородка, яка ділить ємність на два нерівні відсіки, при цьому верхня частина перегородки має патрубок, який з'єднує порожнини обох відсіків, і на стінках відсіків є мірні шкали. 2. Зливна посудина за п. 1, яка відрізняється тим, що перегородка встановлена на відстані 1/(7,0-7,5) діаметра ємності від її осі. 3. Зливна посудина за будь-яким з пп. 1, 2, яка відрізняється тим, що відсіки ємності пофарбовані в різні кольори. (19) (21) a200801387 (22) 04.02.2008 (24) 10.12.2009 (46) 10.12.2009, Бюл.№ 23, 2009 р. (72) ЛОПАТКІН РОМАН ЮРІЙОВИЧ, СОБКО ЛЕОНІД АНДРІЙОВИЧ, ПАВЛЕНКО ЮРІЙ АНАТОЛІЙОВИЧ, ЧИЖОВ ІГОР ГРИГОРОВИЧ (73) ІНСТИТУТ ПРИКЛАДНОЇ ФІЗИКИ НАН УКРАЇНИ (56) RU 2204865, 20.05.2003 WO 03/089319, 30.10.2003 US 3831453, 27.08.1974 US 4109530, 29.08.1978 DE 865810, 05.02.1953 3 з прозорого матеріалу, згідно винаходу, в ємності паралельно її вісі встановлена перегородка, яка ділить ємність на два нерівні відсіки, при цьому верхня частина перегородки має патрубок, який з'єднує порожнини обох відсіків і на стінках відсіків є мірні шкали. Перегородка може бути встановлена на відстані 1/(7,0 - 7,5) діаметра ємності від його вісі. Відсіки ємності можуть бути пофарбовані в різні кольори. Наявність в одному пристрою двох відсіків з мірними шкалами суттєво скорочує час на підготовку до експерименту при проведенні досліджень. Дидактичні можливості розширюються за рахунок можливості виміру об'єму твердого тіла кількома способами. Якщо відстань перегородки від осі ємності ("b") вибирати більшою, ніж діаметр ємності (D)/7,0, то для посудини об'ємом 250 мл об'єм меншого відсіку стане меншим за 50 мл. Це не дозволить якісно проводити фронтальні лабораторні роботи з тілами правильної або неправильної форми, які, як правило, мають об'єм від 10 до 30 см3. Якщо відстань "b" вибирати меншою, ніж D/7,5, то для посудини об'ємом 800 мл об'єм меншого відсіку почне перевищувати 150 мл, що також небажано. При проведенні демонстраційних робіт, як правило, використовують тіла правильної або неправильної форми об'ємом від 100 до 130 см3, тому - чим більше об'єм меншого відсіку перевищує 150 мл, тим нижче установлюється рівень води "В", що призводить до зменшення точності відліку (працюємо на початковій дільниці шкали) та до погіршення наочності демонстрації. Пофарбування більшого і меншого відсіків в різні кольори є додатковим фактором, що зменшує ризик помилкового використання вказаних відсіків за їх функціональним призначенням в процесі виконання експериментів. Використання всіх істотних ознак, включаючи відмінні, дозволить знизити час на проведення експериментів, підвищити дидактичні можливості приладу, а також збільшити його термін служби. Винахід пояснюється кресленням, де на фіг.1,2 представлена зливна посудина, яка вико 88966 4 ристовується для визначення об'єму твердих тіл, зокрема, неправильної форми. Зливна посудина для вивчення законів фізики містить ємність 1 з прозорого матеріалу, наприклад, циліндричний стакан, об'ємом 250 - 800 мл при співвідношенні його висоти до діаметра приблизно як 2:1. Ємність розділено перегородкою 2 на відсік більшого об'єму 3 і відсік меншого об'єму 4. Відсіки 3 і 4 з'єднані зливним патрубком 5 і мають мірні шкали 6 і 7 відповідно. Перегородка 2 віддалена від вісі ємності на відстань "b", яка дорівнює 1/(7,0 - 7,5) діаметра циліндричної ємності (D). Прилад працює таким чином. Для підготовки до проведення лабораторної роботи необхідно взяти ємність 1 і просто поставити на стіл. Далі наливають воду у більший відсік 3 до того часу, поки через зливний патрубок 5 не проллється вода з відсіку 3 в відсік 4. Далі проводять вимір рівнів води А і Б в відсіках 3 і 4 відповідно. При зануренні твердого тіла неправильної форми 8 в відсік 3 частина води із відсіку 3 через патрубок 5 виллється в відсік 4 і в відсіках 4 і 3 встановляться рівні води В і Γ відповідно. За різницею рівнів В - Б визначається об'єм налитої води до відсіку 4 і, відповідно, об'єм зануреного твердого тіла. Об'єм тіла можна також виміряти іншим способом. А саме: за різницею рівнів води А - Г, злитої з відсіку 3. При цьому точність вимірів для цих двох випадків буде різна через різну ціну поділок на мірних шкалах 6 і 7. Використання запропонованої конструкції дозволить: - зменшити час на підготовку, а також проведення експериментів, що при проведенні фронтальних лабораторних робіт дозволяє більш раціонально використовувати вчителю учбовий час; - продовжити термін служби приладу, тому що зливний патрубок знаходиться всередині відсіку і не виступає за габарити приладу; - розширити дидактичні можливості приладу, тому що з'явилась можливість вимірювати об'єм твердого тіла двома способами, визначати ціну поділок і зіставляти похибки при вимірах одного і того ж об'єму рідини в різних відсіках. 5 Комп’ютерна верстка І.Скворцова 88966 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
